Номер по Госреестру СИ: 32517-12
32517-12 Датчики облаков лазерные
(ДОЛ-2)
Назначение средства измерений:
Датчики облаков лазерные ДОЛ-2 (далее - ДОЛ-2) предназначены для измерения и регистрации высоты нижней границы облаков (далее - ВНГО).
Программное обеспечение
Программное обеспечение (ПО) ДОЛ-2 включает:
-
- ПО «Программа датчика облаков лазерного ДОЛ-2» РОФ.МЕСП.00005-01, встроенное в УПП, обеспечивающее проведение и обработку измерений, обмен информацией УПП с БУ по двухпроводной линии связи;
-
- ПО «Программа блока управления ДОЛ-2» РОФ.МЕСП.00006-01, встроенное в БУ, обеспечивающее взаимодействие с УПП, индикацию состояния УПП и результатов измерений, архивацию и передачу информации в автоматизированные информационно-измерительные комплексы.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
«Программа датчика облаков лазерного ДОЛ-2» |
РОФ.МЕСП.00005-01 |
2EF75F36 |
CRC32 |
«Программа блока управления ДОЛ-2» |
РОФ.МЕСП.00006-01 |
2900A0C7 |
CRC32 |

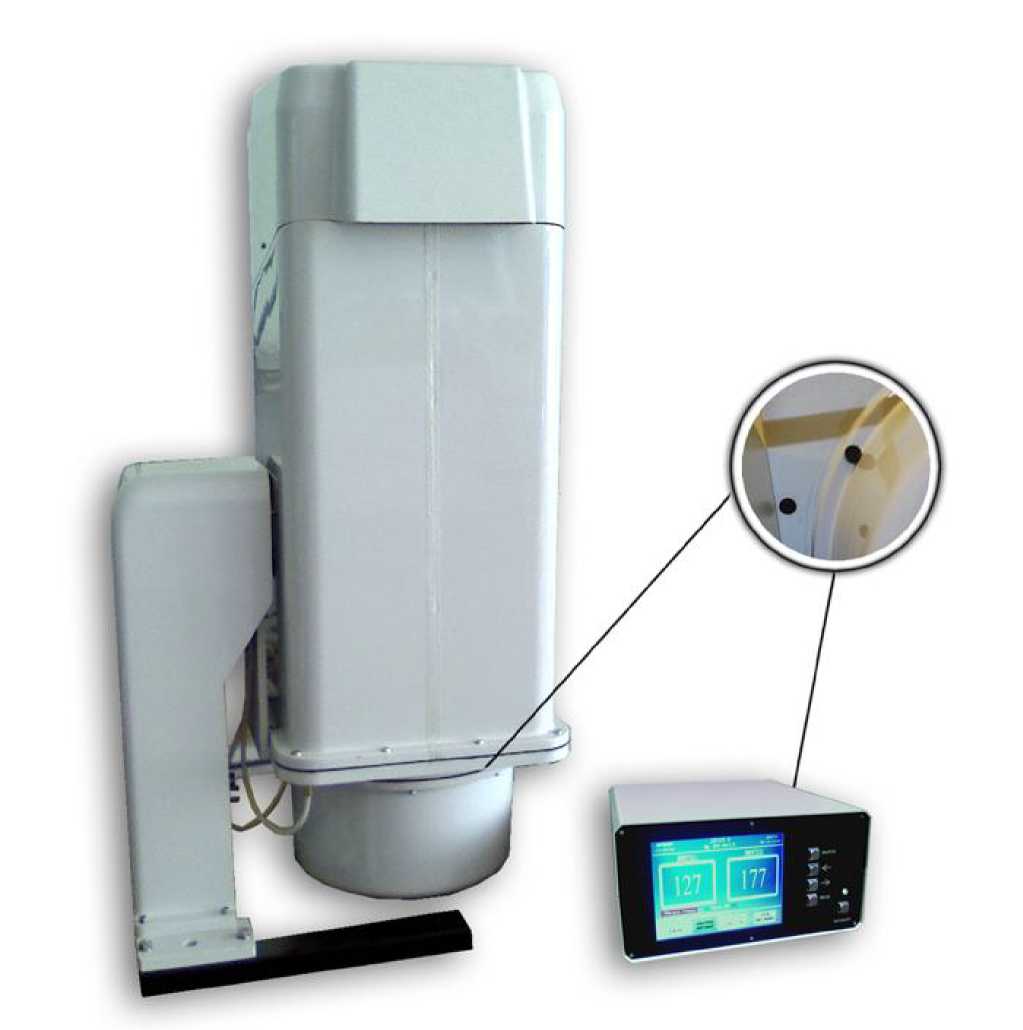

Рисунок 1. Общий вид и места пломбирования датчика облаков лазерного ДОЛ-2
Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на фланец корпуса УПП рядом с наименованием изделия и его заводским номером, а также типографским способом на титульные листы Руководства по эксплуатации МЕСП.416141.001 РЭ и Формуляра МЕСП.416141.001 ФО датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2.3 документа МЕСП.416141.001 РЭ. «Датчик облаков лазерный ДОЛ-2 Руководство по эксплуатации».Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчику облаков лазерному ДОЛ-2-
1 ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 24 75000 м.
-
2 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 50 м и длин волн в диапазоне 0,2 50 мкм.
-
3 Руководство по метеорологическим приборам и методам наблюдений. ВМО, 2000 г., Женева, Швейцария. Приложение 1.В, с. 11-17. Требования к оперативной точности данных наблюдений.
-
4 Авиационные правила. Часть 170, том II. Сертификационные требования к оборудованию аэродромов. Глава 8. Метеорологическое оборудование. Раздел 8.3 Измерители высоты нижней границы облаков. Издание второе. М., 2003 г., с. 114.
-
5 Методические указания. Основные технические требования к дистанционным средствам измерений наземной сети наблюдений. С-П., 1997 г., с. 25-31.
-
6 Датчик облаков лазерный ДОЛ-2. Технические условия. МЕСП.416141.001 ТУ.
Поверка
Поверка осуществляется в соответствии с документом МП 254-0019-2011 «Датчик облаков лазерный ДОЛ-2. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2012 г.Основные средства поверки:
- рулетка измерительная металлическая Р50 УЗК длиной 50 м с пределами допускаемой погрешности ± 0,3 мм по ГОСТ 7502-98;
- дальномер лазерный ЛДИ-3 по 1.430.004 ТУ ;
- мишень плоская светоотражающая (щит плоский, размером 2х2 м).
Изготовитель
Общество с ограниченной ответственностью «ЛОМО МЕТЕО»
(ООО «ЛОМО МЕТЕО»)
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д.20
Телефон: (812) 292-51-49 Факс: (812) 542-73-95.
E-mail: sales@lomo-meteo.ru
Принцип действия ДОЛ-2 заключается в посылке в направлении цели (облака) серии импульсов в инфракрасном диапазоне частот и измерении на временном интервале интенсивности отраженного сигнала обратного рассевания (далее - эхо-сигнала).
Приемное и передающее устройства ДОЛ-2 конструктивно объединены в единое приемно-передающее устройство (УПП), устанавливаемое на открытой площадке для проведения измерений.
Блок управления ДОЛ-2 (БУ) устанавливается в помещении на расстояние до 8 км от УПП (длина линии связи) и обеспечивает взаимодействие с УПП, индикацию состояния УПП и результатов измерений, архивацию и передачу информации в автоматизированные информационно-измерительные комплексы.
Алгоритм обработки эхо-сигнала процессором УПП, позволяет выделить отраженный сигнал не менее чем от двух слоев облаков (при наличии), оценить поглощение излучения атмосферными аэрозолями (туман, дымка), а также частицами жидких и твердых осадков и определить высоты нижних границ слоев облачности или оценить значение вертикальной видимости.
В качестве излучателя в УПП используется полупроводниковый импульсный лазер с длиной волны 915 нм, выходной мощностью (среднее значение) 9 мВт, длительностью импульса 100 нс и частотой следования импульсов 0,25 кГц.
УПП построен по оптической схеме с совмещенными оптическими осями излучающего телескопа (диаметр 300 мм) и приемного телескопа (диаметр 70 мм), в фокусе которого установлен фотодиод.
Фотография общего вида, места пломбировки составных частей ДОЛ-2, места для нанесения оттисков клейм и места размещения наклеек приведены на рисунке 1.
- датчик облаков лазерный ДОЛ-2;
- комплект ЗИП;
- формуляр МЕСП.416141.001 ФО;
- руководство по эксплуатации МЕСП.416141.001 РЭ;
- методика поверки МП 254-0019-2011.
Таблица 2
Наименование характеристики |
Значение характеристики |
1 Диапазон измерений высоты нижней границы облаков (ВНГО), м |
от 0 до 7500 |
2 Пределы допускаемой погрешности измерений ВНГО (H):
|
± 7,5 ± 1 |
3 Дальность передачи информации между УПП и БУ по проводной линии связи, км |
8 |
Наименование характеристики |
Значение характеристики |
4 Время установления рабочего режима, не более: - при температуре окружающего воздуха выше 0 °С, мин |
4 |
- при температуре окружающего воздуха минус 35 °С, ч |
1,5 |
5 Напряжение питания сети однофазного тока частотой (50 ± 1) Гц, В |
187 - 242 |
6 Потребляемая мощность, ВА: - без обогрева |
100 |
- с обогревом |
500 |
7 Габаритные размеры (длинахширинахвысота), мм: - устройство приёмно-передающее |
360х510х960 |
- блок управления |
330x260x140 |
8 Масса, кг: - устройство приёмно-передающее |
41 |
- блок управления |
4,5 |
9 Условия эксплуатации: температура окружающего воздуха, °С - устройство приёмно-передающее |
от минус 50 до 50 |
- блок управления |
от 5 до 40 |
относительная влажность воздуха при T = 35 °С, % - устройство приёмно-передающее |
100 |
- блок управления |
80 |
атмосферное давление, гПа |
от 600 до 1100 |
10 Средняя наработка на отказ, ч |
15000 |
12 Средний срок службы, лет |
8 |
