Номер по Госреестру СИ: 50729-12
50729-12 Станции метеорологические
(АМС "ЛОМО-МЕТЕО")
Назначение средства измерений:
Станции метеорологические АМС «ЛОМО-МЕТЕО» (далее - станции) предназначены для измерений следующих физических и физико-химических параметров приземного слоя атмосферы:
- скорости и направления ветра, температуры и относительной влажности воздуха, атмосферного давления, высоты нижней границы облаков (ВНГО), метеорологической (оптической) дальности видимости (МДВ), яркости фона, количества атмосферных осадков (физические параметры);
- объемной доли кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота и диоксида серы, а также метана и предельных углеводородов (£С2-С10) на уровне предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны (физикохимические параметры).

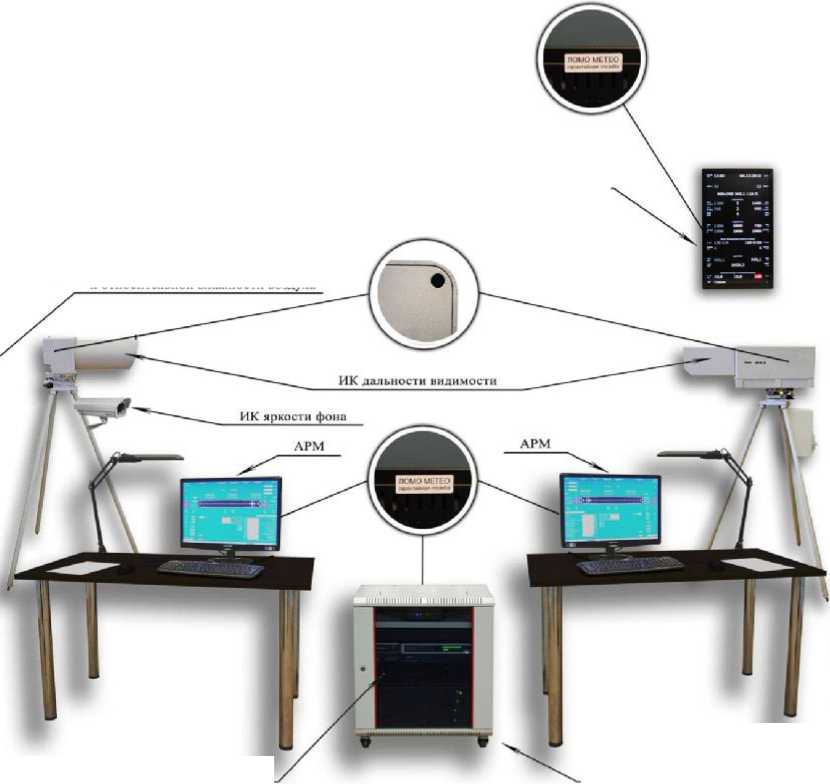

Внешний вид.
Станции метеорологические
Рисунок № 1

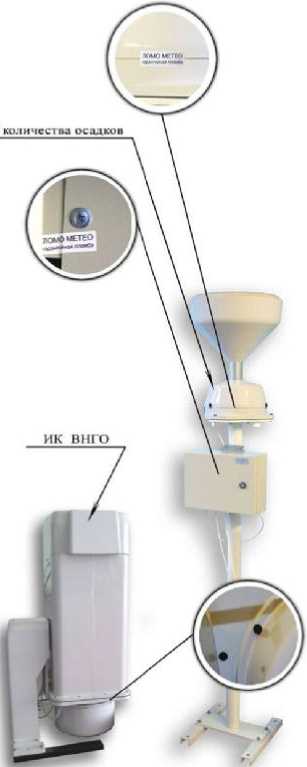

Внешний вид.
Станции метеорологические
Рисунок № 2
Программное обеспечение
В станции используется ПО, работающее совместно с ОС Windows XP/VISTA/7. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра ПО |
«Программа станции метеорологической АМС «ЛОМО- МЕТЕО-01» |
РОФ. МЕСП.00009- 01 |
01 |
419DDF4052FEFEE5 2B812B29217AE06D |
MD5 |
«Программа станции метеорологической АМС «ЛОМО- МЕТЕО-02» |
ПСМ. 643.561958.89 01 |
02 |
E363E55EC69E4311 AB925A3B476B1907 |
MD5 |
«Программа станции метеорологической АМС «ЛОМО- МЕТЕО-03» |
РОФ. МЕСП.00010- 01 |
03 |
49C459D918E6287D 3FED8C8D57F19292 |
MD5 |
Программное обеспечение не влияет на метрологические характеристики станции. Вклад ПО в погрешность ИК не выходит за пределы допускаемой погрешности, нормируемой в технической документации на станцию.
Программное обеспечение станции и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом, тиснением или другими способами нанесения маркировки на лицевую панель центрального устройства и на поверхности корпусов датчиков, входящих в ИК станции (в местах, предусмотренных конструкторской документацией), а также типографским способом на титульные листы Руководства по эксплуатации МЕСП.416318.000 РЭ и Формуляра МЕСП.416318.000 ФО станции.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в разделе 2.3 «Порядок работы» документа МЕСП.416318.000 РЭ «Станция метеорологическая АМС «ЛОМО-МЕТЕО». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к станции метеорологической АМС «ЛОМО-МЕТЕО»
-
1 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
-
2 ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 270 до 400000 Па».
-
4 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
-
5 ГОСТ 8.547-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
-
6 ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24 + 75000 м».
-
7 ГОСТ 8.557- 2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 + 50,0 мкм, диффузного и зеркального отражений диапазоне длин волн 0,2 + 20 мкм».
-
8 ГОСТ 8.023-2003 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
-
9 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
10 МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 + 50 м и длин волн в диапазоне 0,2 + 50,0 мкм».
-
11 ТУ МЕСП.416318.001 «Станция метеорологическая АМС «ЛОМО-МЕТЕО». Технические условия».
лист № 12 всего листов 12
Поверка
Поверкаосуществляется по документу МП 254-0014-2010 «Станция метеорологическая АМС «ЛО-МО-МЕТЕО». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2010 г.
Основные средства поверки:
- аэродинамический стенд АДС 700/100 из состава Государственного специального эталона (ГСЭ) единицы скорости воздушного потока ГЭТ 150-85 по ГОСТ 8.542-86; диапазон воспроизведения скоростей от 0,1 до 100 м/с, СКО = 0,2 %, НСП = 0,2 %;
- стол координатный из состава ГСЭ единицы скорости воздушного потока, диапазон воспроизведения угла от 0 до 360°, пределы допускаемой погрешности измерений ± 0,5°;
- барометр образцовый переносной БОП-1, диапазон измерений от 600 до 1100 гПа, пределы допускаемой погрешности ±10 Па, с устройством для создания и поддержания абсолютного давления в диапазоне от 600 до 1100 гПа, 6Г2.832.031 ТУ;
- термометр сопротивления эталонный ЭТС -100 3- го разряда по ГОСТ 8.558-93, доверитель -ная погрешность 0,02 °С в диапазоне температур от минус 100 °С до 100 °С;
- лента землемерная ЛЗ-20 П , ТУ 68-53-82, длина 20 м, пределы допускаемой погрешности ±1мм;
- дальномер лазерный импульсный ЛДИ-3, АШПК 433.720.007 ТУ, пределы допускаемой погрешности ± 0,2 м;
- комплект нейтральных светофильтров КС-102, номинальные значения СКНП: (92,0±3,0) %; (70,0 ±5,0) %; (50,0±10,0) %; (18,0±4,0) %; (7,0±1,5) %;
- источник яркости, размер выходного окна не менее 90 мм, погрешность воспроизведения яркости не более ±2 %;
- климатическая камера КТК-3000, диапазоны задаваемых температур от минус 70 °С до 70 °С и влажностей от 10 до 100 %;
- термогигрометр ИВА-6Б2, диапазон измерений от 10 до 100 %, пределы допускаемой погрешности ±1 %;
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 (с извещением о продлении № 1 от 01.04.98);
- генератор термодиффузионный ТДГ-01 по ШДЕК.418319.001 ТУ в комплекте с источниками микропотоков ИМ газов и паров по ИБЯЛ.418319.013 ТУ (№ 15075-01 в Госреестре РФ).
Изготовитель
Общество с ограниченной ответственностью «ЛОМО МЕТЕО» (ООО «ЛОМО МЕТЕО»),Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д.20
Тел. (812) 292-51-49, факс (812) 542-73-95, sales@lomo-meteo.ru
Принцип действия станции, представляющей собой измерительную систему с общим для всех измерительных каналов центральным устройством, основан на преобразовании физических и физико-химических параметров приземного слоя атмосферы в электрические сигналы и далее - в цифровые коды, подлежащие дальнейшей обработке, хранению и визуализации на мониторе автоматизированного рабочего места и мониторах средств отображения метеорологической информации (контрольном и выносных).
Станции обеспечивают обработку, отображение, архивацию, хранение и передачу результатов измерений в автоматизированные информационно-измерительные комплексы.
Результаты измерений могут распечатываться периферийными устройствами, входящими в состав станции.
Конструктивно станция содержит:
-
- измерительные каналы (ИК), состоящие из первичных измерительных преобразователей (датчиков), размещаемых на открытом воздухе (за исключением датчиков атмосферного давления, располагаемых в устройстве центральном);
-
- центральное устройство (ЦУ), общее для всех ИК, размещаемое в отапливаемом помещении, осуществляющее коммутацию входных сигналов от датчиков и содержащее блоки обработки, выполненные на основе стандартных ПЭВМ. В состав ЦУ входят также периферийные устройства обработки и отображения результатов измерений - основное и резервное автоматизированное место оператора (АРМ), контрольное средство отображения метеорологической информации;
-
- вспомогательные устройства и принадлежности - дополнительные выносные средства отображения измерительной информации, мачты, кронштейны для крепления датчиков, источники бесперебойного питания (ИБП).
Станция имеет три модификации: АМС «ЛОМО-МЕТЕО-01», АМС «ЛОМО-МЕТЕО-02» и АМС «ЛОМО-МЕТЕО-03», отличающиеся комплектностью и программным обеспечением, используемым в блоках обработки ЦУ станции.
Измерительными каналами физико-химических параметров атмосферы (газоанализаторами) комплектуется только модификация станции АМС «ЛОМО-МЕТЕО-03».
В зависимости от условий развертывания станции, ИК МДВ могут комплектоваться измерителями дальности видимости типа ФИ-3 с измерительными базами 50, 70 или 100 м или типа ФИ-4 с измерительными базами 35 или 100 м.
В зависимости от модификации, в станции используются соответствующие рабочие программы, входящие в состав программного обеспечения (ПО) станции, обеспечивающие автоматизацию процесса отображения, обработки, хранения и передачи результатов измерений измерительным системам верхнего уровня.
Интерфейс пользователя обеспечивает на мониторе АРМ:
- отображение текущих значений всех измеряемых метеорологических параметров (ос -редненных и округленных, а также мгновенных в сервисном окне);
- вывод сообщений о неисправностях составных частей станции (оборудования связи, первичных измерительных преобразователей);
- отображение параметров, определенных и рассчитываемых по измеряемым значениям текущих метеорологических параметров: температуры точки росы, давления приведенные к уровню порогов взлетно-посадочной полосы (ВПП) (QFE) и к уровню морю по стандартной атмосфере (QNH), максимальную скорость ветра (порывы) за последние 10 минут значение перпендикулярной составляющей к ВПП максимальной скорости ветра, барическая тенденция (за 3 часа), и метеорологической дальности видимости на ВПП;
- ввод метеорологических и других параметров определяемых оператором, таких как количество и тип облаков, явления погоды, рабочий курс ВПП, коэффициент сцепления с ВПП, сила света (ступень яркости) огней ВПП и др.;
- формирование метеорологических сводок MET REPORT/SPECIAL (для средств отображения метеорологической информации), METAR, АТИС и др. (для передачи в информационные в информационные системы верхнего уровня).
Наименования ИК станции, в состав которых входят средства измерений (СИ) и датчики утвержденных типов, а так же наименования ИК, входящих и используемых в составе станции, в том числе - ИК метеорологической (оптической) дальности видимости, высоты нижней границы облаков, яркости фона и количества осадков, приведены в таблице 1.
Таблица 1
Наименование ИК |
Наименование датчиков |
Номер в Г осреестре СИ РФ |
ИК метеорологической (оптической)дальности видимости (МДВ) |
Измеритель дальности видимости ФИ-3 |
25813 |
Измеритель дальности видимости ФИ-4 |
в составе АМС | |
ИК яркости фона |
Датчик яркости фона ДФ-1 |
в составе АМС |
ИК высоты нижней границы облаков (ВНГО) |
Датчик облаков лазерный ДОЛ-2 |
в составе АМС |
ИК параметров ветра |
Измеритель параметров ветра ультразвуковой ИПВ-У |
42845 |
Комплекс метеорологический с анемометром акустическим МК-15 |
24316 | |
ИК атмосферного давления |
Термогигробарометр ТГБА-1 |
44721 |
Комплекс метеорологический с анемометром акустическим МК-15 |
24316 | |
ИК температуры и относительной влажности воздуха |
Термогигробарометр ТГБА-1 |
44721 |
Комплекс метеорологический с анемометром акустическим МК-15 |
24316 | |
ИК количества осадков |
Измеритель количества осадков ИКО-1 |
в составе АМС |
ИК концентрации газов |
Г азоанализаторы МСП-Сигма |
40509 |
Фотография общего вида, схема и места пломбировки составных частей станции и места для нанесения оттисков клейм и размещения наклеек приведены на рисунке 1.
и относительной вл аж ноет и воздуха
Выносное средство отображения метеорологической информации ПИ-02
ПК атмосферного давления
Стойка приборная
ик
Рис. 1. Общий вид, схема и места пломбировок составных частей станций АМС «АОМО-МЕТЕО»
лист № 3
всего листов 12
лист № 4 всего листов 12
Комплектность станции представлена в таблице 6.
Таблица 6
Обозначение конструкторского документа |
Наименование составной части |
Количество на модификацию, шт | ||
АМС «ЛОМО-МЕТЕО-01» |
АМС «ЛОМО-МЕТЕО-02» |
АМС «ЛОМО-МЕТЕО-03» | ||
МЕСП.416318.105 |
Центральное устройство в составе: |
1 |
- |
- |
МЕСП.416318.102 |
- |
1 |
- | |
МЕСП.416318.106 |
- |
- |
1 | |
МЕСП.416318.104 |
Стойка приборная |
1 |
- |
- |
МЕСП.416318.101 |
- |
1 |
- | |
МЕСП.416318.107 |
- |
- |
1 | |
МЕСП.433814.103 |
АРМ оператора |
- |
1 или 2 |
- |
МЕСП.433814.101 |
1 или 2 |
- |
1 или 2 | |
ИКШЮ.416142.001 |
Датчик яркости фона ДФ-1 |
до 2 |
- |
до 2 |
Измеритель метеорологической | ||||
ИКШЮ.201112.002 |
дальности видимости ФИ-3* |
до 6 |
до 6 |
до 6 |
ИКШЮ.411618.001 |
- блок фотометрический |
+ |
+ |
+ |
ИКШЮ.203615.001 |
- блок отражательный |
+ |
+ |
+ |
ИКШЮ.411711.001 |
- блок индикации |
- |
+ |
- |
ИКШЮ.671112.005 |
- щит сетевой |
+ |
+ |
+ |
ИКШЮ.301554.001 |
- тренога |
+ |
+ |
+ |
ИКШЮ.301318.001 |
- подставка |
+ |
+ |
+ |
Измеритель метеорологической | ||||
ИКШЮ.416141.003 |
дальности видимости ФИ-4* |
до 6 |
до 6 | |
ИКШЮ.411618.009 |
- блок фотометрический |
+ |
+ | |
ИКШЮ.203615.014 |
- блок отражательный |
+ |
+ | |
МЕСП.421457.002 |
- блок управления |
- |
- | |
ИКШЮ.301421.032 |
- стойка |
+ |
+ | |
ИКШЮ.301421.031 |
- стойка блока отражательного |
+ |
+ | |
ИКШЮ.301318.019 |
- подставка |
+ |
+ | |
МЕСП.416141.001 |
Датчик облаков лазерный ДОЛ-2: |
до 5 |
до 5 |
до 5 |
МЕСП.411618.003 |
- устройство приёмо-передающее |
+ |
+ |
+ |
МЕСП.421457.001 |
- блок управления |
- |
+ |
- |
Комплекс метеорологический | ||||
МАЕК.416311.005 |
МК-15 |
- |
до 3 |
- |
Измеритель параметров ветра уль- | ||||
МЕСП.416136.001 |
тразвуковой ИПВ-У: |
до 5 |
до 5 |
до 5 |
МЕСП.416136.011 |
- устройство измерительное |
+ |
+ |
+ |
МЕСП.421457.001 |
- блок управления |
- |
+ |
- |
МЕСП.436534.001 |
- блок питания |
+ |
+ |
+ |
МЕСП.416311.001 |
Термогигробарометр ТГБА-1 |
до 5 |
до 3 |
до 5 |
МЕСП.416311.205 |
- блок измерительный |
+ |
+ |
+ |
МЕСП.436534.001-01 |
- блок питания |
+ |
+ |
+ |
МЕСП.421457.001-01 |
- блок управления |
- |
+ |
- |
МЕСП.406231.101 |
- измеритель давления |
+ |
- |
+ |
Измеритель количества осадков | ||||
МЕСП.416131.001 |
ИКО-1 |
до 2 |
- |
до 2 |
Окончание таблицы 6
Обозначение конструкторского документа |
Наименование составной части |
Количество на модификацию, шт | ||
АМС «ЛОМО-МЕТЕО-01» |
АМС «ЛОМО-МЕТЕО-02» |
АМС «ЛОМО-МЕТЕО-03» | ||
МАДР.413311.001 |
Газоанализаторы: МСП-Сигма-12 (O2) МСП-Сигма-11 (H2S) |
1 | ||
МСП-Сигма-10 (SO2) |
комплект | |||
МСП-Сигма-9 (NO2) |
(состав - | |||
МСП-Сигма-8 (СО) МСП-Сигма-1 (CH4) МСП-Сигма-1 ДСз-Сю) |
по заказу) | |||
ИЛАН.301317.004 |
Мачта метеорологическая М-82 |
до 5 |
до 5 |
до 5 |
Средства отображения метеорологической информации: | ||||
МЕСП.203349.001 |
- компьютер управления; |
- |
1 |
- |
МЕСП.416318.040-01 |
- панель индикации ПИ-02 |
- |
до 10 |
- |
МЕСП.433814.102-01 |
- контрольное средство отображе- |
1 |
- |
1 |
ния | ||||
МЕСП.433814.102 |
- панель индикации ПИ-01 |
до 10 |
- |
до 10 |
МЕСП.305658.101-01 |
Комплект запасных частей и при- |
1 |
- |
- |
МЕСП.305658.101 |
надлежностей в том числе |
- |
1 |
- |
МЕСП.305658.101-03 |
- |
- |
1 | |
МЕСП.421457.002 |
блок управления универсальный |
1 |
- |
1 |
МЕСП.416318.000-01 РЭ |
Руководство по эксплуатации |
1 |
- |
- |
МЕСП.416318.000 РЭ |
- |
1 |
- | |
МЕСП.416318.000-03 РЭ |
- |
- |
1 | |
МЕСП.416318.000-01ФО |
Формуляр |
1 |
- |
- |
МЕСП.416318.000 ФО |
- |
1 |
- | |
МЕСП.416318.000-03 ФО |
- |
- |
1 | |
МП 254-0014-2010 |
Методики поверки |
1 |
1 |
1 |
- в комплект поставки входит либо ФИ -3, либо ФИ -4
Метрологические характеристики станции определяются метрологическими характеристиками входящих в состав станции измерительных каналов (таблицы 3 и 4).
Таблица 3 - Метрологические характеристики ИК физических параметров атмосферы
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации | ||
АМС «ЛОМО- МЕТЕО-01» |
АМС «ЛОМО- МЕТЕО-02» |
АМС «ЛОМО- МЕТЕО-03» | |
Диапазон измерений ВНГО (Н), м |
от 0 до 7500 | ||
Пределы допускаемой погрешности измерений ВНГО: абсолютной при 0 < Н < 750 м, м |
± 7,5 | ||
относительной при 750< Н <7500 м, % |
± 1 | ||
Диапазон измерений МДВ (S), м: для ФИ-3: - при измерительной базе 50 м |
от 30 до 4000 | ||
- при измерительной базе 70 м |
от 40 до 6000 | ||
- при измерительной базе 100 м для ФИ-4: |
от 60 до 8000 | ||
- при измерительной базе 35 м |
от 20 до 6000 | ||
- при измерительной базе 100 м |
от 45 до 10000 |
Продолжение таблицы 3
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации | ||
АМС «ЛОМО- МЕТЕО-01» |
АМС «ЛОМО- МЕТЕО-02» |
АМС «ЛОМО- МЕТЕО-03» | |
Пределы допускаемой относительной погрешности измерений МДВ (S), %: для ФИ-3: | |||
при 30 < S < 200 м |
± 15 | ||
при 200 < S < 400 м |
± 10 | ||
при 400 < S < 1500 м |
± 7 | ||
при 1500< S < 3000 м |
± 10 | ||
при 3000< S < 8000 м для ФИ-4: |
± 20 | ||
при 20 < S < 250 м |
± 15 | ||
при 250 < S < 3000 м |
± 10 | ||
при 3000 < S < 10000 м |
± 20 | ||
Диапазон измерений яркости, кд/м2 |
от 10 до 50000 |
- |
от 10 до 50000 |
Пределы допускаемой относительной погрешности измерений яркости, % |
±10 |
- |
±10 |
Диапазон измерений горизонтальной составляющей скорости ветра, м/с |
от 0,2 до 60,0 | ||
Пределы допускаемой абсолютной по- | |||
грешности измерений горизонтальной составляющей скорости ветра, м/с |
± (0,2+0,03^V) | ||
Диапазон измерений направления горизонтальной составляющей скорости ветра, градус |
от 0 до 360 | ||
Пределы допускаемой абсолютной погрешности измерений направления горизонтальной составляющей скорости ветра при скорости более 0,5 м/с, градус |
± 5 | ||
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 | ||
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
± 0,3 | ||
Диапазон измерений температуры окружающего воздуха, °С |
- |
для МК-15: от минус 60 до 60 |
- |
от минус 60 до 50 - для ТГБА-1 | |||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,2 | ||
Диапазон измерений относительной влажности воздуха, % |
- |
для МК-15: от 10 до 100 |
- |
от 10 до 98 - для ТГБА-1 |
Окончание таблицы 3
Наименование характеристики измерительного канала (ИК) |
Значение характеристики для модификации | ||
АМС «ЛОМО- МЕТЕО-01» |
АМС «ЛОМО- МЕТЕО-02» |
АМС «ЛОМО- МЕТЕО-03» | |
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % (RH - относительная влажность, %, T - температура воздуха, °С) |
- |
для МК-15: ± 5 при -10 < T < 60 °С; ± 7 при -40 < T < -10 °С |
- |
для ТГБА-1: ± 3, при 0 < T < 50 °С, 30 < RH ± 5, при 0 < T < 50 °С, 10 < RH ± 5, при -30 < T < 0 °С, 30 < RH ± 7, при -30 < T < 0 °С, 10 < RH |
< 98 %;
< 30 % | ||
Диапазон измерений количества осадков, мм |
от 0,1 до 120 |
- |
от 0,1 до 120 |
Пределы допускаемой абсолютной погрешности измерений количества осадков, L, мм |
±(0,1+0,05-L) |
- |
±(0,1+0,05<L) |
Таблица 4 - Метрологические характеристики ИК концентрации газов в воздухе атмосферы
Условное обозначение газоанализатора |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | ||
объемная доля, % |
массовая концентрация, мг/м3 |
абсолютной, D |
относительной, d | ||
Г азоанализатор МСП-Сигма-12 |
кислород (О2) |
0 - 30 |
- |
±(0,2+0,04Свх*) % |
- |
Г азоанализатор МСП-Сигма-8 |
оксид углерода (СО) |
- |
0 - 20 |
±5 мг/м3 |
- |
20 - 120 |
- |
± 25 % | |||
Г азоанализатор МСП-Сигма-11 |
сероводород (H2S) |
- |
0 - 10 |
±2,5 мг/м3 |
- |
10 - 45 |
- |
± 25 % | |||
Г азоанализатор МСП-Сигма-9 |
диоксид азота (NO2) |
- |
0 - 2 |
±0,5 мг/м3 |
- |
2 - 20 |
- |
± 25 % | |||
Г азоанализатор МСП-Сигма-10 |
диоксид серы ^О2) |
- |
0 - 10 |
±2,5 мг/м3 |
- |
10 - 50 |
- |
± 25 % | |||
Г азоанализатор МСП-Сигма-1 |
суммарные углеводороды Х(С2-С10) |
- |
0 - 300 |
±75 мг/м3 |
- |
300 - 3000 |
- |
± 25 % | |||
Г азоанализатор МСП-Сигма-1 |
метан (СН4) |
- |
0 - 7000 |
±(0,07+0,05Свх*) мг/м3 |
- |
Примечание к таблице 4:
* - Свх содержание определяемого компонента на входе газоанализатора, объемная доля, % или массовая концентрация, мг/м3;
Дополнительная погрешность газоанализаторов, вызванная изменением температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С от но-
лист № 7 всего листов 12 минального значения температуры (20±5) °С, в долях от пределов допускаемой основной погрешности, составляет:
-
- при измерении содержания Е(С2-С10), СН4 - 0,3;
-
- при измерении содержания СО, NO2, SO2, H2S и О2 - 0,5.
Электропитание станции от сети переменного тока:
-
- напряжение, В от 187 до 242
-
- частота, Гц 50 ± 1
Потребляемая ЦУ станции электрическая мощность, не более, ВА 500
Средний срок службы станции, лет 8
Габаритные размеры и масса составных частей станции приведены в таблице 5.
Таблица 5
Наименование составных частей |
Г абаритные размеры, мм |
Масса, кг | |||
длина |
ширина |
высота |
диаметр | ||
1 Центральное устройство (ЦУ) в составе: - автоматизированное рабочее место (АРМ) |
210 |
500 |
400 |
6,5 | |
- стойка приборная МЕСП.416318.101 |
550 |
650 |
1700 |
- |
110,0 |
- стойка приборная МЕСП.416318.104 |
525 |
600 |
820 |
- |
100,0 |
- стойка приборная МЕСП.416318.107 |
525 |
600 |
450 |
- |
70 |
2 Измеритель параметров ветра ультразвуковой ИПВ-У - устройство измерительное |
520 |
170 |
2,5 | ||
- блок управления |
315 |
265 |
140 |
- |
5,0 |
- блок питания |
315 |
190 |
110 |
- |
2,5 |
3 Комплекс метеорологический МК-15 - датчик акустический |
660 |
350 |
6,0 | ||
- блок центральный |
220 |
150 |
100 |
- |
3,0 |
- блок питания |
100 |
100 |
100 |
- |
1,0 |
- датчик температуры и влажности в радиационной защите |
115 |
130 |
0,5 | ||
4 Измеритель дальности видимости ФИ-3 - блок фотометрический |
250 |
820 |
270 |
17,0 | |
- блок отражательный |
210 |
500 |
215 |
- |
6,0 |
- блок индикации |
185 |
220 |
85 |
- |
2,5 |
- тренога |
- |
- |
1350 |
1160 |
7,5 |
- щит сетевой |
180 |
120 |
220 |
- |
5,0 |
- подставка |
190 |
100 |
200 |
- |
3,7 |
5 Измеритель дальности видимости ФИ-4 - блок фотометрический |
250 |
820 |
270 |
17,0 | |
- блок отражательный |
115 |
356 |
200 |
4,0 | |
- блок управления |
330 |
270 |
150 |
4,5 | |
- стойка |
350 |
350 |
1250 |
6,0 | |
- стойка блока отражательного |
350 |
350 |
1750 |
9,0 | |
- подставка |
190 |
100 |
200 |
3,7 | |
6 Датчик яркости фона ДФ-1 - блок измерительный |
510 |
170 |
205 |
4,5 | |
- блок управления |
330 |
260 |
140 |
- |
4,5 |
Окончание таблицы 5
7 Датчик облаков лазерный ДОЛ-2 - устройство приёмопередающее |
360 |
510 |
960 |
41,0 | |
- блок управления |
330 |
260 |
140 |
- |
4,5 |
8 Термогигробарометр ТГБА-1 - блок измерительный |
650 |
310 |
300 |
6,3 | |
- блок питания |
190 |
315 |
110 |
- |
2,5 |
- блок управления |
315 |
265 |
140 |
- |
5,2 |
9 Г азоанализатор МСП-Сигма |
80 |
106 |
195 |
- |
0,5 |
10 Измеритель количества осадков ИКО-1 |
- |
- |
600 |
490 |
7,0 |
11 Средства отображения метеорологической информации - компьютер управления (контрольное средство отображения) |
515 |
310 |
445 |
- |
7,0 |
- панель индикации |
515 |
310 |
480 |
- |
8,0 |
12 Мачта метеорологическая М-82 |
- |
- |
9500 |
300 |
60,0 |
Первичные измерительные преобразователи (датчики) ИК станции, размещаемые на открытом воздухе, имеют степень защиты оболочек электронных узлов и блоков не ниже IP 54 по ГОСТ 14254-96 и соответствуют климатическому исполнению УХЛ 1 по ГОСТ 15150 в диапазоне изменений атмосферного давления от 600 до 1100 гПа в следующих диапазонах рабочих температур окружающего воздуха:
-
- от минус 60 до 50 °С - для датчиков ИК температуры ТГБА-1;
-
- от минус 60 до 60 °С - для датчиков ИК температуры МК-15;
-
- от минус 50 до 50 °С - для датчиков МДВ, ВНГО, яркости фона, количества осадков и параметров ветра;
-
- от минус 30 до 50 °С - для датчиков ИК влажности ТГБА-1;
-
- от минус 40 до 60 °С - для датчиков ИК влажности МК-15;
-
- от минус 20 до 50 °С - для датчиков концентрации газов.
Центральное устройство (ЦУ) с датчиком давления и выносные средства отображения (ВСО), размещаемые в помещении, имеют степень защиты не ниже IP 20 по ГОСТ 14254-96, соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150 в диапазоне изменений атмосферного давления от 600 до 1100 гПа и диапазоном рабочих температур окружающего воздуха от 5 до 40 °С.
