Номер по Госреестру СИ: 28513-09
28513-09 Генераторы спирто-воздушных смесей
(ГСВС-МЕТА-02 (мод. ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С))
Назначение средства измерений:
Генераторы спирто-воздушных смесей ГСВС-МЕТА-02 (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки и испытаний анализаторов паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.
Внешний вид.
Генераторы спирто-воздушных смесей
Рисунок № 1
Внешний вид.
Генераторы спирто-воздушных смесей
Рисунок № 2
Внешний вид.
Генераторы спирто-воздушных смесей
Рисунок № 3
Программное обеспечение
Генераторы имеют встроенное программное обеспечение ГСВС-МЕТА-02.
Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола, индикации готовности генератора к работе и индикации замены водного раствора этанола.
Идентификационные данные встроенного программного обеспечения генераторов приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГСВС-МЕТА-02 |
Номер версии (идентификационный номер) ПО1-* |
5 058 |
Цифровой идентификатор ПО2) |
- |
|
Влияние встроенного программного обеспечения на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения генераторов от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации, паспорт и на заднюю панель генераторов на маркировочную табличку фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документах М 043.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02. Руководство по эксплуатации», М 143.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02 М. Руководство по эксплуатации», М 243.000.00-01 РЭ «Генератор спирто-воздушных смесей ГСВС-МЕТА-02 С. Руководство по эксплуатации», 2009 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам спирто-воздушных смесей ГСВС-МЕТА-02 (модификации ГСВС-МЕТА-02, ГСВС-МЕТА-02 М, ГСВС-МЕТА-02 С)
-
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
-
2 ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах»
-
3 ТУ 4381-043-21298618-2009 «Генераторы спирто-воздушных смесей ГСВС-МЕТА-02. Технические условия».
Поверка
Поверкаосуществляется в соответствии с МИ 3202-2009 «Генераторы газовых смесей паров этанола в воздухе. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 7 апреля 2009 г.
Основные средства поверки: эталонный комплекс аппаратуры Б3, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011, с использованием эталонов сравнения - газовых смесей состава этанол/азот в баллонах под давлением ЭС Хд 2.706.136-352, ЭС Хд 2.706.136-353.
Изготовитель
ООО НПФ «МЕТА»Юридический адрес: 445359, Самарская обл., г. Жигулевск, ул. Морквашинская, д. 55 «А»
Почтовый адрес: 445359, Самарская обл., г. Жигулевск, ул. Радиозаводская, д. 1, а/я 25
Тел.: (84862) 2-18-55, 2-39-48
Сервисный центр в Москве: 109391, г. Москва, а/я 67
Тел.: (499) 784-41-15, 784-41-16
E-Mail: msk@meta-ru.ru, marketing@meta-ru.ru
Web: http://www.meta-ru.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»190005, г. Санкт-Петербург, Московский пр., д. 19,
тел.: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru,
Генераторы являются стационарными приборами циклического действия.
Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.
Генераторы выпускаются в трех модификациях, отличающихся конструктивными особенностями:
-
- ГСВС-МЕТА-02 выполнен в виде моноблока, в котором размещены: компрессор, блок управления и две емкости для водного раствора этанола;
-
- ГСВС-МЕТА-02 М выполнен в виде узлов: блока управления с компрессором, двух емкостей для водного раствора этанола, подставки и блока питания.
-
- ГСВС-МЕТА-02 С состоит из блока управления с компрессором и емкости для водного раствора этанола.
Каждая емкость для водного раствора этанола содержит: электронагреватель, датчик температуры, перемешиватель раствора и трубку для барботирования воздуха.
На корпусе генераторов расположены: кнопка включения/выключения, индикатор готовности генератора к работе, кнопка подачи газовой смеси, индикатор замены водного раствора этанола и штуцер выхода газовой смеси.
Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006), которые поставляются с генераторами. При дальнейшей эксплуатации генератора водные растворы этанола поставляются по отдельным заказам.
На рисунках 1, 2 приведен внешний вид генераторов.
Рисунок 1 - Внешний вид генераторов ГСВС-МЕТА-02 (слева) и ГСВС-МЕТА-02С (справа)

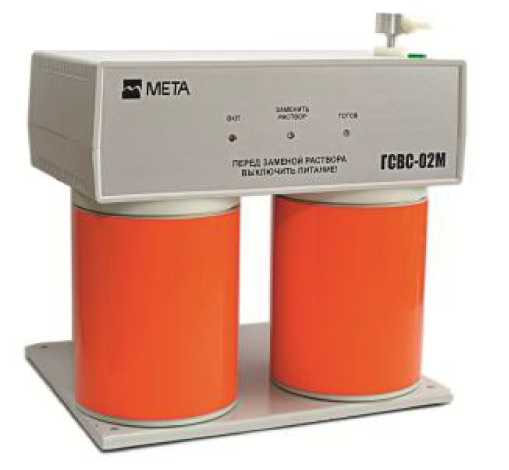

Рисунок 2 - Внешний вид генераторов ГСВС-МЕТА-02М
Комплект поставки генераторов приведен в таблице 6.
Таблица 6
Наименование |
Количество | ||
ГСВС-МЕТА-02 |
ГСВС-МЕТА-02 М |
ГСВС-МЕТА-02 С | |
Генератор спирто-воздушных смесей ГСВС-МЕТА-02 |
1 шт. |
- |
- |
Г енератор спирто-воздушных смесей ГСВС-МЕТА-02 М |
- |
1 шт. |
- |
Г енератор спирто-воздушных смесей ГСВС-МЕТА-02 С |
- |
- |
1 шт. |
Стандартные образцы состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006) с паспортами |
3 шт. |
3 шт. |
3 шт. |
Кабель сетевой |
1 шт. |
- |
1 шт. |
Блок питания |
- |
1 шт. |
- |
Вставка плавкая |
2 шт. |
- |
- |
Ключ для откручивания банок |
- |
1 шт. |
1 шт. |
Ящик упаковочный |
1 шт. |
1 шт. |
1 шт. |
Паспорт |
1 экз. |
- |
- |
- |
1 экз. |
- | |
- |
- |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
- |
- |
- |
1 экз. |
- | |
- |
- |
1 экз. | |
Примечание - Генератор спирто-воздушных смесей ГСВС-МЕТА-02 С может комплектоваться внешним блоком питания. |
- максимальный объем газовой смеси и максимальное количество генерируемых проб газовой смеси (контролируется автоматически) без замены водного раствора этанола приведены в таблице 3.
1 Основные метрологические характеристики генераторов приведены в таблице 2. Таблица 2
Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м1 2 3 4 5 |
Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях | |
абсолютной |
относительной | |
40 - 80 |
± 4 мг/м2 |
- |
св. 80 - 2000 |
- |
±5% |
Примечание - Генераторы применяются в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см2; границы относительной погрешности п3ри Р=0,95: ± 1 %). Массовая концентрация этанола в окружающем воздухе: не более 5 мг/м2. |
Таблица 3
Модификация генератора |
Максимальный объем газовой смеси без замены водного раствора этанола, 3 дм |
Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола | |
при длительности генерации пробы: не более 5 с |
при длительности генерации пробы: от 5 до 10 с | ||
ГСВС-МЕТА-02, ГСВС-МЕТА-02 М |
40 |
54 |
27 |
ГСВС-МЕТА-02 С |
12 |
18 |
9 |
7 Максимальное количество анализаторов паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки) указано в таблице 4.
Таблица 4
Модификация генератора |
Максимальное количество анализаторов, поверяемых с помощью генератора без замены водного раствора этанола | |
при времени подачи пробы газовой смеси на анализатор: не более 5 с |
при времени подачи пробы газовой смеси на анализатор: от 5 до 10 с | |
ГСВС-МЕТА-02, ГСВС-МЕТА-02 М |
18 |
9 |
ГСВС-МЕТА-02 С |
6 |
3 |
Примечание - Время подачи пробы газовой смеси задается пользователем в зависимости от типа поверяемого анализатора. |
-
8 Напряжение питания от сети переменного тока частотой (50±1) Гц, В: 220 ± 22.
-
9 Потребляемая мощность, ВА: не более 150.
-
10 Габаритные размеры и масса генераторов приведены в таблице 5.
Таблица 5
Модификация генератора |
Габаритные размеры, мм, не более |
Масса, кг, не более |
ГСВС-МЕТА-02 |
285х330х395 |
14 |
ГСВС-МЕТА-02 М |
230х265х260 |
7 |
ГСВС-МЕТА-02 С |
260х150х360 |
7 |
-
11 Условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С: от 15 до 25;
-
- диапазон относительной влажности окружающего воздуха, %: от 30 до 80;
-
- диапазон атмосферного давления, кПа: от 84 до 106;
-
- пространственное положение - горизонтальное с отклонением не более 10° в любом направлении.
-
12 Средняя наработка на отказ, ч: 5000.
-
13 Средний срок службы, лет: 8.
