Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ), соединительной коробки и электронного весоизмерительного прибора (далее — индикатора).

ГПУ представляет собой четыре механически не связанных подставки-подъемника со встроенными весоизмерительными тензорезисторными датчиками (далее — датчики) и приспособлением для размещения под ножки кровати.

Индикатор закреплен на тележке для транспортировки весов.

Общий вид весов представлен на рисунке 1.

Весы на тележке для транспортировки

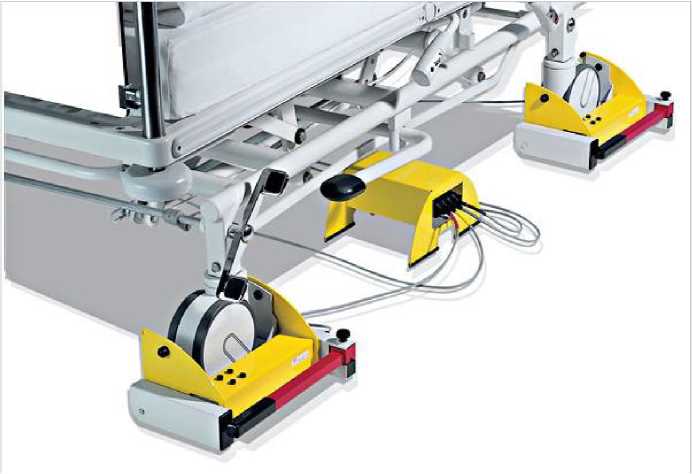

ГПУ весов с соединительной коробкой, установленные под ножками кровати

Рисунок 1 — Общий вид весов

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого тела деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Весы являются многоинтервальными и снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля — 250 кг (T.2.7.2.4);

• - устройство слежения за нулем (T.2.7.3);

• - устройство выборки массы тары — устройство уравновешивания тары (T.2.7.4.1);

- многоцелевое использование показывающих устройств (4.4.4);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

Знак поверки в виде наклейки наносится на корпус индикатора рядом с маркировочной табличкой. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место пломбировки

/\

Рисунок 2 — Схема пломбировки от несанкционированного доступа

Весы .............................................................................................................1 шт.

Руководство по эксплуатации...................................................................1 шт.

Адаптер сетевого питания.........................................................................1 шт.

Таблица 2

Параметры электропитания:

- от сети переменного тока (при использовании сетевого адаптера ):

В+ 10%

...................................................................................................... 220 _-15% частота, Гц............................................................................................................50±1

- выходное напряжение сетевого адаптера , В .............................................................. от 9 до 12

Масса весов, кг, не более................................................................................................25
