Номер по Госреестру СИ: 66237-16
66237-16 Весы электронные медицинские (медицинский анализатор тела человека)
(seca 515)
Назначение средства измерений:
Весы электронные медицинские (медицинский анализатор тела человека) seca 515 (далее - весы) предназначены для измерений массы тела человека в медицинских учреждениях.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
seca 515
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 3 | 4 | 1,33 |
| ООО "МЦ 5П Медицина" | Юридические лица | 2 | 2 | 1,00 |
| АО ЕМЦ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fe5ae5e6-bbd8-256f-d817-12503c839631 | 66237-16 | 2021-10-13 | — | актуальная |
| 7f8e78bf-daf9-4bf8-7a38-e7c4f961a6e2 | 66237-16 | 2020-05-07 | 2021-10-13 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой и метрологически незначимой части.
Идентификация ПО производится по идентификационному номеру ПО (Таблица 1), который доступен для просмотра на дисплее весоизмерительного устройства при переходе в раздел «Settings» «admin» «version status».
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, показания которого изменяются при изменении метрологически значимых параметров юстировки и настройки и могут быть выведены оператором на дисплей.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
- |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
XXX: 140301 1.Y 14.Z ГГ.ММ.ДД* |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
*Примечание: обозначение «XXX» - значение несбрасываемого счетчика событий; обозначения «Y» и «Z» - не относятся к метрологически значимомому ПО, могут принимать значения от 0 до 9;
обозначение «ГГ.ММ. ДД» - дата последнего обновления ПО.
наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным медицинским (медицинский анализатор тела человека) seca 515
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
2 ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
3 Техническая документация «seca gmbh. & co. kg».
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов рядом с маркировочной табличкой и/или свидетельство о поверке.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного устройства.
Весы выполнены в едином корпусе и включают в себя грузоприемное устройство и весоизмерительное устройство с показывающим устройством в виде жидкокристаллического дисплея.
Весы выпускаются в следующих модификациях: BCA01A, BCA01B, BCA01C, отличающихся метрологическими характеристиками.

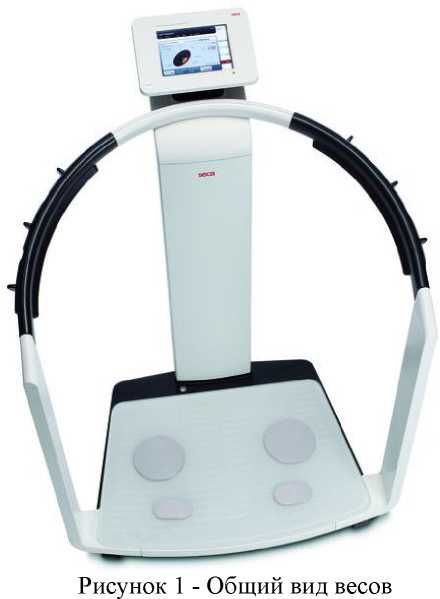

Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-устройство первоначальной установки на нуль (T.2.7.2.4);
-устройство слежения за нулем (T.2.7.3);
-устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1); -устройство предварительного задания значения массы тары (Т.2.7.5);
-автоматический выбор диапазона взвешивания (4.10);
- запоминающее устройство (4.4.6);
-процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
-устройство выбора единиц измерений (2.1);
-устройство установки по уровню (Т.2.7.1).
Значения максимальной нагрузки Max (Maxi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку весов.
Весы - 1 шт.
Руководство по эксплуатации - 1 шт.
Таблица 2 - Однодиапазонные весы
|
Метрологическая характеристика |
Значение |
|
BCA01C | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
Максимальная нагрузка (Max), кг |
300 |
|
Поверочный интервал весов е, и действительная цена деления d, (e=d), кг |
0,1 |
|
Метрологическая характеристика |
Значение |
|
ВСА01С | |
|
Число поверочных интервалов (n) |
3000 |
|
Диапазон уравновешивания тары |
100 % Max |
|
Диапазон температур, °С |
от + 10 до + 40 |
|
Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц |
220 +10 % -15 % 50±1 |
Таблица 3 - Многодиапазонные весы
|
Метрологическая характеристика |
Значение | |||
|
ВСА01А |
ВСА01В | |||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II] | |||
|
Максимальная нагрузка (Max), кг Диапазон взвешивания W1 (Max1) |
150 |
100 | ||
|
Диапазон взвешивания W2 (Max2) |
300 |
300 | ||
|
Поверочный интервал весов е, и действительная цена деления d, (e=d), кг Диапазон взвешивания W1 (e1=d1) |
0,05 |
0,05 | ||
|
Диапазон взвешивания W2 (e2=d2) |
0,1 |
0,1 | ||
|
Число поверочных интервалов (n) Диапазон взвешивания W1 (n1) |
3000 |
2000 | ||
|
Диапазон взвешивания W2 (n2) |
3000 |
3000 | ||
|
Диапазон уравновешивания тары |
100 % Max2 | |||
|
Диапазон температур, °С |
от + 10 до + 40 | |||
|
Параметры электрического питания от сети переменного тока: | ||||
|
напряжение, В |
220 +1-015%% | |||
|
частота, Гц | ||||
|
50±1 | ||||
