Номер по Госреестру СИ: 21781-07
21781-07 Газоанализаторы
(3.02П)
Назначение средства измерений:
Газоанализаторы 3.02П (далее - газоанализаторы) предназначены для измерения объемной доли и массовой концентрации озона в атмосферном воздухе и в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.06.2027
Номер записи - 102777
ID в реестре СИ - 325177
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель 3.02П-А, мод. 3.02П-Р, мод. 3.02П-А, исп. 3.02П-А, Газоанализаторы 3.02П-А, Газоанализаторы 3.02П мод. 3.02П-Р (О3: 0-0,500 мг/м3), Газоанализатор 3.02П-Р, Газоанализатор 3.02П модификация 3.02П-Р, Газоанализатор 3.02П модель 3.02П-А, Газоанализатор, 3.02П-Р, 3.02П-А, 3.02П, модификация 3.02П-Р, 3.02П мод. 3.02П-Р, 3.02П мод. 3.02П-А, 3.02П, 3.02 П-Р (П-А), 3.02 П-Р, 3.02 П-А,
Производитель
Изготовитель - Акционерное общество "ОПТЭК" (АО "ОПТЭК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Статистика
Кол-во поверок - 450
Выдано извещений - 22
Кол-во периодических поверок - 203
Кол-во средств измерений - 179
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 4384 дн.
Приказы РСТ, где упоминается данный тип СИ
№1398 от 2017.06.22 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 26757 "Газоанализаторы 3.02П"
№1275 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Газоанализаторы (3.02П)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54532-13 Газоанализаторы (APXA-370) Фирма "Horiba Ltd." (ЯПОНИЯ ) |
21781-07 Газоанализаторы (3.02П) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
|
62515-15 Газоанализаторы (AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600) Фирма "Focused Photonics Inc." ("FPI Inc") (КИТАЙ ) |
21781-07 Газоанализаторы (3.02П) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
|
83590-21 Газоанализаторы (Teledyne API) Teledyne Advanced Pollution Instrumentation, США (СОЕДИНЕННЫЕ ШТАТЫ ) |
21781-07 Газоанализаторы (3.02П) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
|
85935-22 Газоанализаторы озона (O342e) Фирма "ENVEA" (ФРАНЦИЯ ) |
21781-07 Газоанализаторы (3.02П) Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "ОПТЭК" (АО "ОПТЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21781-07 22.06.2027 |
Газоанализаторы, 3.02П Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
22830-08 14.12.2029 |
Газоанализаторы, Н-320 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
1 год | |
|
23505-08 03.08.2029 |
Генераторы озона, ГС-024 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92760-24 30.07.2029 |
Газоанализаторы, МГЛ Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Газоанализаторы (3.02П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 4 | 0 | 8 | 3 | 8 | 0 | 8 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 27 | 11 | 4 | 23 | 0 | 24 | 4 | 20 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 1 | 4 | 1 | 5 | 1 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 5 | 0 | 14 | 1 | 14 | 0 | 14 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 13 | 4 | 10 | 3 | 0 | 12 | 9 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 97 | 22 | 75 | 10 | 86 | 22 | 64 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 75 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 31 | 7 | 0 | 31 | 4 | 20 | 0 | 20 | |
| ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 30 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 1 | 0 | 6 | 2 | 6 | 0 | 6 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 3 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 22 | 22 | 4 | 18 | 0 | 22 | 4 | 18 | ||
| ООО "ТРАССА" (RA.RU.312369) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы (3.02П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 3050 |
|
ФБУ Костромской ЦСМ Костромская область |
1637 | 3050 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1044 | 3050 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 3050 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 3050 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение фирмы-изготовителя, позволяющее управлять процессом измерения массовой концентрации и объемной доли загрязняющих веществ, а так же выполнять некоторые дополнительные функции по настройке прибора.
Программное обеспечение идентифицируется по запросу пользователя через сервисное меню газоанализатора путем вывода на экран версии программного обеспечения.
Уровень защиты программного обеспечения «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
3.02П-А |
3.02П-Р | |
|
Идентификационное наименование |
3.02П-А |
3.02П-Р |
|
Номер версии (идентификационный номер) ПО |
2.04 и выше | |
|
Цифровой идентификатор ПО |
c6442c07 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на наклейку на задней панели газоанализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам
3.02П
ТУ 4215-010-23136558-2001 Газоанализаторы 3.02П. Технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Приложение А к Руководству по эксплуатации ИРМБ.413312.005 РЭ Газоанализаторы 3.02П. Методика поверки
Поверка
Поверкаосуществляется по документу ИРМБ.413312.005 РЭ «Газоанализаторы 3.02П. Методика поверки», приложение А, утвержденному ФБУ «Тест-С.-Петербург» 19.04.2012 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (генератор газовых смесей ГС-024, регистрационный № 23505-08).
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в паспорте. При периодической поверке знак поверки в виде наклейки наносится на лицевую панель газоанализатора.
Изготовитель
Акционерное общество «ОПТЭК» (АО «ОПТЭК») ИНН 7814003726
Юридический адрес: 199178, г. Санкт-Петербург, Малый пр. В.О., д. 58, литер А, пом.20-Н
Почтовый адрес: 199178, г. Санкт-Петербург, а/я 126
Телефон (факс): 8 (812) 327-72-22
Web-сайт: http://www.optec.ru
E-mail: info@optec.ru
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия газоанализаторов основан на эффекте гетерогенной хемилюминесценции, возникающей в результате экзотермической реакции озона с окисляемыми химическими веществами композиции - ХЛ-сенсора. Интенсивность хемилюминесценции пропорциональна содержанию озона в анализируемой газовой смеси.
Газоанализаторы представляют собой моноблочные, автоматические, одноканальные газовые компараторы непрерывного действия. Компарирование осуществляется между образцовой газовой смесью от встроенного источника (калибратора) и анализируемым газом.
Газоанализаторы имеют цифровую индикацию, последовательный интерфейс - RS-232, токовый аналоговый сигнал 4 - 20 мА или 0 - 5 мА (перевод аналогового выходного сигнала в концентрацию производится с использованием номинальной функцией преобразования, указанной в эксплуатационной документации), «сухие контакты» реле управления для подключения периферийных устройств (для мод.3.02П-Р).
Газоанализаторы выпускаются в двух модификациях:
-
- 3.02П-А для атмосферного воздуха (стационарный);
-
- 3.02П-Р для воздуха рабочей зоны (переносной).
Газоанализаторы предназначены для работы в газовой среде, содержание неизмеряе-мых компонентов в которой не превышает значений, указанных в таблице 1.
Таблица 1 - Содержание неизмеряемых компонентов
|
Модель |
СО, мг/м3 |
H2S,3 мг/м3 |
SO2,3 мг/м3 |
NO, мг/м3 |
NO2,3 мг/м3 |
Cl2,3 мг/м3 |
Атмосферная пыль, мг/м3 |
|
3.02П-А |
50,0 |
0,1 |
0,5 |
0,5 |
0,5 |
1,0 |
5 |
|
3.02П-Р |
100,0 |
10,0 |
10,0 |
3,0 |
2,0 |
1,0 |
40 |

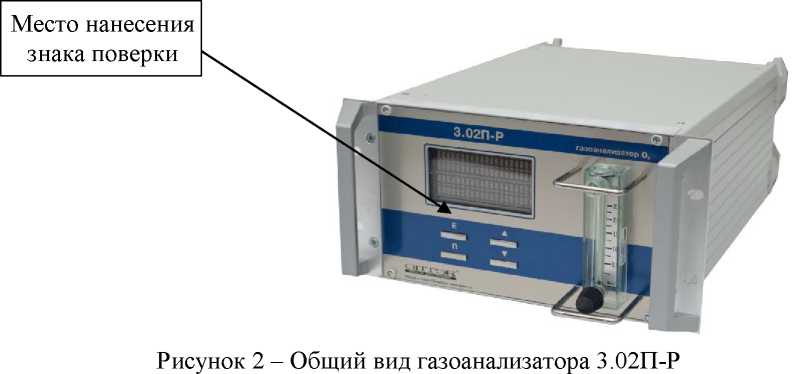

Внешний вид газоанализаторов и обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

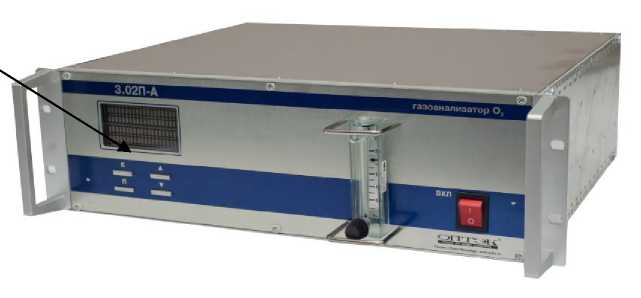

Рисунок 1 - Общий вид газоанализатора 3.02П-А
Место нанесения знака поверки

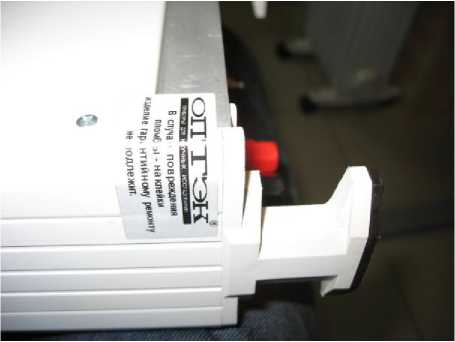

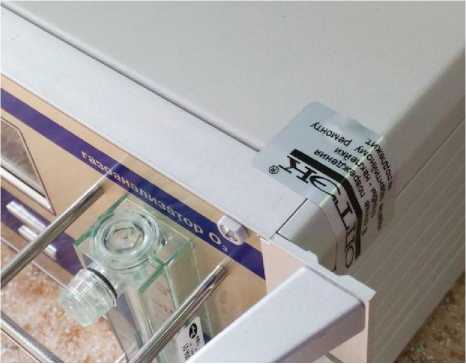

Схемы пломбировки газоанализаторов от несанкционированного доступа представлены на рисунках 3 - 4 (газоанализаторы 3.02П-А) и на рисунках 5 - 6 (газоанализаторы 3.02П-Р).
мвввк' ' s . I BrРисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
ИРМБ.413312.005 РЭ |
1 экз. |
|
Методика поверки (приложение А к РЭ) |
1 экз. | |
|
Сетевой кабель |
1 шт. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
3.02П-А |
3.02П-Р | |
|
Диапазон измерений объемной доли (массовой концентрации) озона в воздухе, млн-1 (мг/м3) |
0,00 |
- 0,25 |
|
(0,00 |
- 0,50) | |
|
Пределы допускаемой основной приведенной погрешности измерений доли (массовой концентрации) озона в воздухе: - в диапазоне от 0,000 до 0,015 млн-1 (0,00-0,03 мг/м3), % |
±20 | |
|
- в диапазоне от 0,00 до 0,05 млн-1 (0,00-0,10 мг/м3), % |
— |
±20 |
|
Пределы допускаемой основной относительной погрешности измерений доли (массовой концентрации) озона в воздухе: - в диапазоне от 0,015 до 0,250 млн-1 (0,03-0,50 мг/м3), % |
±20 | |
|
- в диапазоне от 0,05 до 0,250 млн-1 (0,10-0,50 мг/м3), % |
— |
±20 |
|
Предел допускаемой вариации выходного сигнала, доля от предела основной погрешности |
0,5 | |
|
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, доля от предела основной погрешности |
0,3 | |
|
Предел допускаемой дополнительной погрешности от суммарного влияния неизмеряемых компонентов, доля от предела основной погрешности |
0,3 | |
|
Предел допускаемого изменения выходного сигнала за время непрерывной работы, доля от предела основной погрешности |
0,5 за 7 суток |
0,5 за 8 часов |
|
Время установления показаний (Т0,9), с, не более |
60 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
3.02П-А |
3.02П-Р | |
|
Время прогрева, мин, не более |
100 |
30 |
|
Допустимая перегрузка, вызванная превышением содержания измеряемого компонента за пределы измерений, %, не более |
50 | |
|
Время восстановления после снятия перегрузки, мин, не более |
30 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |
|
3.02П-А |
3.02П-Р | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 + 22 -33 | |
|
- частота переменного тока, Гц |
50 ± 1 | |
|
Потребляемая мощность, В •А, не более |
50 | |
|
Габаритные размеры, мм, не более | ||
|
- высота |
132 |
145 |
|
- ширина |
482 |
270 |
|
- длина |
410 |
390 |
|
Масса, кг, не более |
8 |
6 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
10 |
- 35 |
|
- относительная влажность при температуре 30 °С, % |
до 95 | |
|
- атмосферное давление, кПа |
84,0 - |
106,7 |
|
Средний срок службы без учета срока службы датчика, лет |
6 | |
