Номер по Госреестру СИ: 92760-24
92760-24 Газоанализаторы
(МГЛ)
Назначение средства измерений:
Газоанализаторы МГЛ (далее по тексту - газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации оксида углерода (СО), сероводорода (H2S), диоксида серы (SO;), оксида азота (NO), диоксида азота (NO;), хлора (С!;), аммиака (NH3), цианистого водорода (HCN) и объемной доли кислорода (О2) в воздухе рабочей зоны.

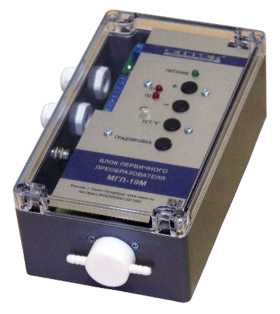

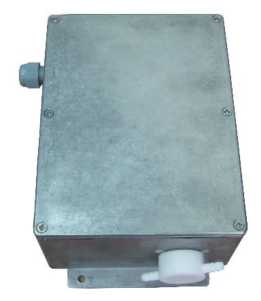

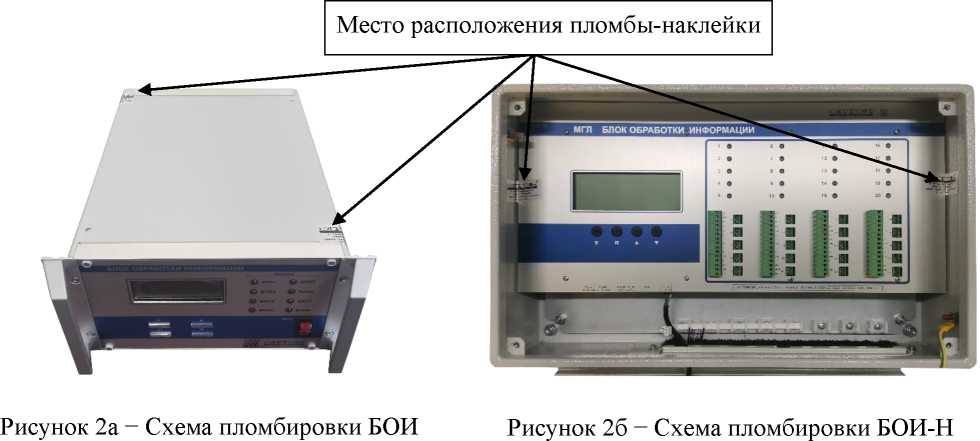

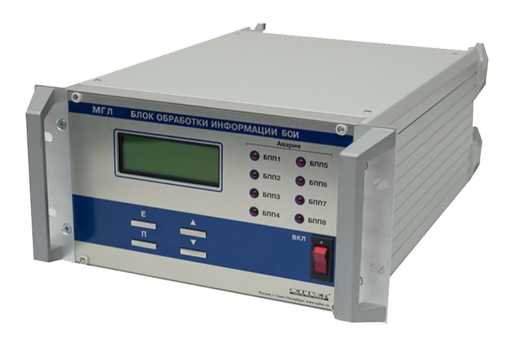

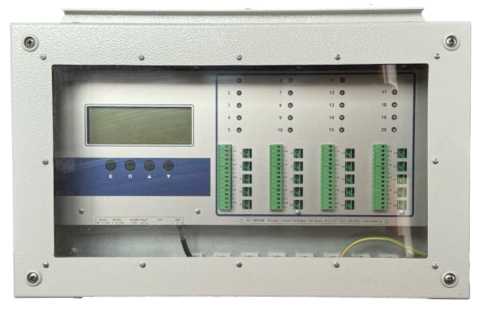

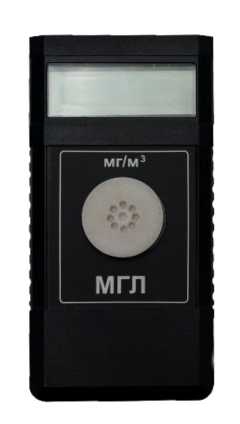

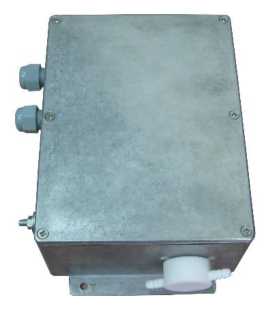

Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Внешний вид.
Газоанализаторы
Рисунок № 9
Внешний вид.
Газоанализаторы
Рисунок № 10
Общие сведения
Дата публикации - 31.07.2024
Срок свидетельства - 30.07.2029
Номер записи - 194598
ID в реестре СИ - 1417886
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МГЛ-20М-Дм, МГЛ-20М-Д, МГЛ-20М, МГЛ-20А, МГЛ-19М-8Дм, МГЛ-19М-8Д, МГЛ-19М-5Д, МГЛ-19М-5, МГЛ-19М-1Дм, МГЛ-19М-1Д, МГЛ-19.8А, МГЛ-19.7А, МГЛ-19.6А, МГЛ-19.5А, МГЛ-19.4А, МГЛ-19.3А, МГЛ-19.2А, МГЛ-19.1А,
Производитель
Изготовитель - Акционерное общество "ОПТЭК" (АО "ОПТЭК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 275
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1754 от 2024.07.30 ПРИКАЗ_Об утверждении типов средств измерений (23)
Наличие аналогов СИ: Газоанализаторы (МГЛ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ОПТЭК" (АО "ОПТЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21781-07 22.06.2027 |
Газоанализаторы, 3.02П Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
22830-08 14.12.2029 |
Газоанализаторы, Н-320 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
1 год | |
|
23505-08 03.08.2029 |
Генераторы озона, ГС-024 Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92760-24 30.07.2029 |
Газоанализаторы, МГЛ Акционерное общество "ОПТЭК" (АО "ОПТЭК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Газоанализаторы (МГЛ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 275 | 126 | 270 | 5 | 0 | 275 | 270 | 5 |
Стоимость поверки Газоанализаторы (МГЛ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), которое осуществляет следующие функции:
-
- расчет массовой концентрации (для газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм);
-
- отображение результатов измерений на дисплее (для газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, настроечных и калибровочных газоанализаторов модификаций
МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-20М-ХП, МГЛ-20М-ХПм);
-
- контроль целостности программных кодов ПО, констант;
-
- контроль общих неисправностей;
-
- контроль внешней связи (RS-232, RS-485) для
-
МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
ПО закрыто от чтения и записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
БОИ |
2.00 |
da067e70 |
|
БОИ-Н |
1.00 |
a26e1ccb |
|
МГЛ-19.ХА, МГЛ-20А |
1.00 |
отсутствует |
Знак утверждения типа
Знак утверждения типа и заводской номер, состоящий из арабских цифр в форматеХ-Y-ZZ (где X - порядковый номер изготовленного газоанализатора (количество знаков числа Х зависит от номера по порядку выпуска), Y - номер квартала изготовления (от 1 до 4) и ZZ - последние две цифры года изготовления), наносится печатным способом на табличку, наклеиваемую на боковую панель одноблочных газоанализаторов модификаций МГЛ-19М-Х, МГЛ-20М, МГЛ-19М-ХД, МГЛ-20М-Д, МГЛ-19М-Хм, МГЛ-20Мм, МГЛ-19М-ХДм, МГЛ-20М-Дм, на боковую панель БПП многоблочных газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-20М-П, МГЛ-19М-ХПм, МГЛ-20М-Пм, на лицевую панель БОИ-Н, на заднюю панель БОИ, на заднюю панель газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А и сохраняется весь срок эксплуатации.
Состав газоанализатора многоблочного исполнения, тип и заводской номер БОИ (БОИ-Н), количество, тип и заводские номера подключаемых БПП указываются в паспорте на газоанализатор.
типа и заводского номера газоанализаторов

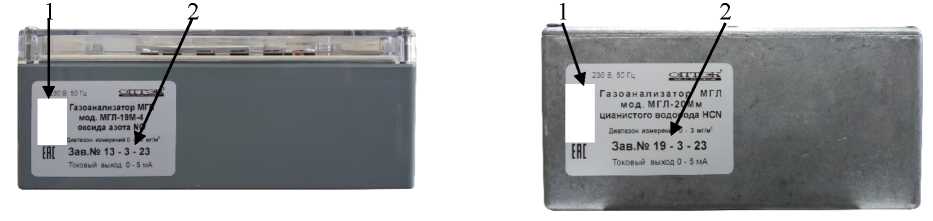

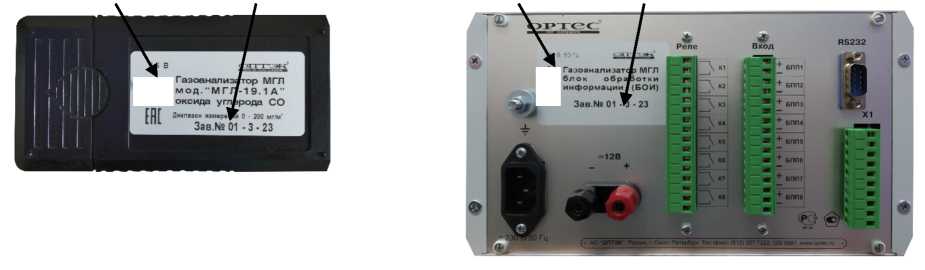

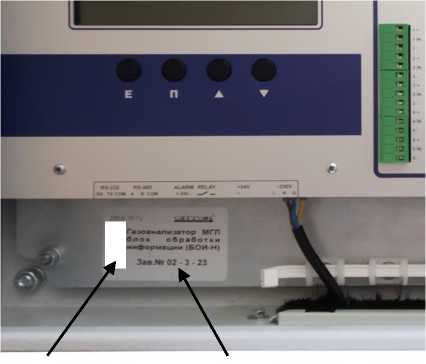

Места нанесения знака утверждения представлены на рисунках 3 (а - д).

1
2
1
2
Рисунок 3б - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ
Рисунок 3а - Место нанесения знака утверждения типа (1) и заводского номера (2) газоанализатора модификаций МГЛ-19.ХА и МГЛ-20А
Рисунок 3в - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д и БПП из состава многоблочных модификаций МГЛ-19М-ХП, МГЛ-20М-П
Рисунок 3г - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20М-м, МГЛ-20М-Дм и БПП из состава многоблочных модификаций МГЛ-19М-ХПм, МГЛ-20М-П
2
1
Рисунок 3д - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ-Н
Нанесение знака поверки на газоанализаторы не предусмотрено.
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), которое осуществляет следующие функции:
-
- расчет массовой концентрации (для газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм);
-
- отображение результатов измерений на дисплее (для газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, настроечных и калибровочных газоанализаторов модификаций
МГЛ-19.ХА, МГЛ-20А, БОИ и БОИ-Н модификаций МГЛ-20М-ХП, МГЛ-20М-ХПм);
-
- контроль целостности программных кодов ПО, констант;
-
- контроль общих неисправностей;
-
- контроль внешней связи (RS-232, RS-485) для
-
МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-ХП, МГЛ-20М-ХПм.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
ПО закрыто от чтения и записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
БОИ |
2.00 |
da067e70 |
|
БОИ-Н |
1.00 |
a26e1ccb |
|
МГЛ-19.ХА, МГЛ-20А |
1.00 |
отсутствует |
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальная цена единицы наименьшего разряда |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации, мг/м3 |
объёмной доли, % |
приведенн ой1), % |
относитель ной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Оксид углерода (СО) |
от 0 до 20 включ. св. 20 до 200 |
- |
0,1 мг/м3 |
+20 |
±20 |
|
Сероводород (H2S) |
от 0 до 10 включ. св. 10 до 100 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Диоксид серы (SO2) |
от 0 до 10 включ. св. 10 до 100 |
- |
0,1 мг/м3 |
+20 |
±20 |
|
Оксид азота (NO) |
от 0 до 3 включ. св. 3 до 30 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Диоксид азота (N02) |
от 0 до 2 включ. св. 2 до 20 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Хлор (CI2) |
от 0 до 1,0 включ. св. 1,0 до 10 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Аммиак (NH3) |
от 0 до 20 включ. св. 20 до 200 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Кислород (О2) |
- |
от 0 до 25 |
0,1 % об. доли |
±2,5 |
- |
|
Цианистый водород (HCN) |
от 0 до 0,3 включ. св. 0,3 до 3 |
- |
0,01 мг/м3 |
±20 |
±20 |
1) - приведенной к верхнему пределу диапазона (поддиапазона) измерений.
Таблица 4 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от плюс 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой дополнительной погрешности от влияния не измеряемых компонентов, в долях от пределов допускаемой основной погрешности |
1,0 |
|
Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Время установления показаний, мин, не более |
5 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания (В) для модификаций: - МГЛ-20А, МГЛ-19.ХА (постоянный ток, встроенный аккумулятор) |
3,6 |
|
- БОИ, БОИ-Н, одноблочных модификаций МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-19М-Х, МГЛ-19М-Хм, МГЛ-19М-ХД, МГЛ-19М-ХДм |
от 207 до 253 |
|
• от сети переменного тока частотой (50 ± 1) Гц |
12 / 24 |
|
• от сети постоянного тока - БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм (питание по токовой петле от БОИ, БОИ-Н) | |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, оС: для одноблочных модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д |
от -20 до +40 |
|
для МГЛ-19.ХА, МГЛ-20А, БОИ, БОИ-Н |
от +5 до +40 |
|
для одноблочных модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20Мм, МГ Л-20М-Дм |
от +5 до +40 |
|
для БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм |
от +5 до +40 |
|
- относительная влажность окружающего воздуха (без конденсации влаги), %, не более |
98 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ (при доверительной вероятности Р = 0,95), ч |
24000 |
|
Средний срок службы, лет |
6 |
Таблица 6 - Габаритные размеры и масса газоанализаторов
|
Обозначение |
Габаритные размеры, ШхГхВ, мм, не более |
Масса, кг, не более |
|
МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-ХП, МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-П |
210x80x145 |
1,0 |
|
МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-19М-ХПм, МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-Пм |
195x80x155 |
1,3 |
|
БОИ |
390x155x270 |
4,0 |
|
БОИ-Н |
500x160x400 |
12,0 |
|
МГЛ-19.ХА, МГЛ-20А |
120x40x60 |
0,3 |
наносится печатным способом на табличку, наклеиваемую на боковую панель одноблочных газоанализаторов модификаций МГЛ-19М-Х, МГЛ-20М,
МГЛ-19М-ХД,
на боковую
МГЛ-20М-Д, панель БПП
МГЛ-19М-Хм, МГЛ-20Мм, МГЛ-19М-ХДм, МГЛ-20М-Дм, многоблочных газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-20М-П, МГЛ-19М-ХПм, МГЛ-20М-Пм, на лицевую панель БОИ-Н, на заднюю панель БОИ, на заднюю панель газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководствах по эксплуатации, указанных в таблице 8.
Таблица 8 - Сведения о методиках
|
Модификации газоанализаторов |
Обозначение РЭ |
|
1 |
2 |
|
МГЛ-19.ХА |
Раздел 2 «Использование по назначению» ИРМБ.413416.001.РЭ |
|
МГЛ-20А |
Раздел 2 «Использование по назначению» ИРМБ.413426.001.РЭ |
|
МГЛ-19М-Х, МГЛ-19М-Хм |
Раздел 2 «Использование по назначению» ИРМБ.413416.002-01.РЭ |
|
МГЛ-19М-ХД, МГЛ-19М-ХДм |
Раздел 2 «Использование по назначению» ИРМБ.413416.002-01.РЭ |
|
МГЛ-20М, МГЛ-20Мм |
Раздел 2 «Использование по назначению» ИРМБ.413426.002.РЭ |
Продолжение таблицы 8
|
1 |
2 |
|
МГЛ-20М-Д, МГЛ-20М-Дм |
Раздел 2 «Использование по назначению» ИРМБ.413426.002.РЭ |
|
МГЛ-19М-ХП, МГЛ-19М-ХПм |
Раздел 2 «Использование по назначению» ИРМБ.413416.002.РЭ |
|
МГЛ-20М-П, МГЛ-20М-Пм |
Раздел 2 «Использование по назначению» ИРМБ.413426.003.РЭ |
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 4215-019-23136558-2022 «Газоанализаторы МГЛ. Технические условия».
ПравообладательАкционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Юридический адрес: 199178, г. Санкт-Петербург, пр-кт Малый В. О., д. 58, лит. А, помещ. 20-Н
Тел./факс: 8 (812) 325-55-67; 327-72-22
E-mail: info@optec.ru
Web-сайт: www.optec.ru
Изготовитель
Акционерное общество «ОПТЭК» (АО «ОПТЭК»)ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, пр-кт Малый В. О., д. 58, лит. А, помещ. 20-Н Тел./факс: 8 (812) 325-55-67; 327-72-22
E-mail: info@optec.ru
Web-сайт: www.optec.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург») Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, лит. АТелефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Акционерное общество «ОПТЭК» (АО «ОПТЭК»)ИНН 7814003726
Юридический адрес: 199178, г. Санкт-Петербург, пр-кт Малый В. О., д. 58, лит. А, помещ. 20-Н
Тел./факс: 8 (812) 325-55-67; 327-72-22
E-mail: info@optec.ru
Web-сайт: www.optec.ru
Принцип действия газоанализаторов - электрохимический. Определяемый компонент путем диффузии проникает к поверхности электрохимического сенсора, при этом на электродах сенсора возникает электрический ток, пропорциональный концентрации компонента в анализируемом воздухе. Величина этого тока является аналитическим сигналом для измерения концентрации определяемого компонента.
Газоанализаторы представляют собой автоматические приборы непрерывного действия с диффузионным отбором пробы, могут использоваться только во взрывобезопасных помещениях.
Газоанализаторы подразделяются на портативные и стационарные, моноблочные и многоблочные, включающие блок обработки информации (далее по тексту - БОИ, БОИ-Н) и блоки первичного преобразователя (далее по тексту - БПП).
Тип блока обработки информации (БОИ, БОИ-Н), количество, тип, материал корпуса БПП определяются при заказе.
Для БОИ-Н возможно подключение от 1 до 20 БПП.
Для БОИ возможно подключение от 1 до 8 БПП.
Модификации газоанализаторов приведены в таблице 1.
Комплект БПП, подключаемых к БОИ или БОИ-Н, не имеет ограничений по числу комбинаций, с учетом количества БПП и типов определяемых газов, указанных в таблице 1.
Корпус газоанализаторов модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-ХП, МГЛ-20М, МГЛ-20М-Д и МГЛ-20М-П (рисунки 1а, 1в) изготовлен из серого ABS пластика. Крышка, крепящаяся на четырех шурупах к корпусу, выполнена из поликарбоната.
Корпус и крышка газоанализаторов модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-19М-ХПм, МГЛ-20Мм, МГЛ-20М-Дм и МГЛ-20М-Пм (рисунки 1б, 1г) изготовлены из алюминия.
Боковые стенки, передняя и задняя панели корпуса БОИ (рисунок 1д) выполнены из алюминия, верхняя и нижняя крышки из стали, декоративные элементы выполнены из цинка.
Корпус БОИ-Н (рисунок 1е) выполнен из стали, смотровое окно - из поликарбоната.
Корпус модификаций МГЛ-19.ХА и МГЛ-20А (рисунки 1ж, 1з) изготовлен из черного ABS пластика.
Таблица 1 - Модификации газоанализатора (материал корпуса, конструкция, тип интерфейса)
|
Токовый выход |
Пластмассовый корпус |
Металлический корпус |
Конструкция, тип интерфейса |
|
от 0 до 5 мА |
МГЛ-19М-Х МГЛ-20М |
МГЛ-19М-Хм МГЛ-20Мм |
Моноблочное стационарное исполнение газоанализаторов (БИИ). Аналоговый токовый выходной сигнал |
|
от 4 до 20 мА |
МГЛ-19М-ХД МГЛ-20М-Д |
МГЛ-19М-ХДм МГЛ-20М-Дм | |
|
МГЛ-19М-ХП МГЛ-20М-П |
МГЛ-19М-ХПм МГЛ-20М-Пм |
Многоблочное стационарное исполнение газоанализаторов. Стационарный блок первичного преобразователя БПП от 1 до 8 шт. и блок обработки информации БОИ. Стационарный блок первичного преобразователя БПП от 1 до 20 шт. и блок обработки информации БОИ-Н. Цифровой интерфейс RS-232, RS-485 по протоколу Modbus | |
|
- |
МГЛ-19.ХА МГЛ-20А |
- |
Портативное исполнение газоанализаторов. Цифровой интерфейс |
П р и м е ч а н и е - Х - цифровое обозначение типа определяемого компонента (1 - СО, 2 - H2S, 3 - SO2, 4 - NO, 5 - NO2, 6 - С12, 7 - NH3, 8 - О2).
Для газоанализаторов модификаций МГЛ-20А, МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-20М-П, МГЛ-20М-Пм определяемым компонентом является HCN.
БПП газоанализаторов одноблочного и многоблочного исполнения предназначен для получения токового сигнала, пропорционального концентрации определяемого компонента в анализируемом воздухе.
БОИ, БОИ-Н газоанализаторов многоблочного исполнения осуществляют обработку информационного сигнала, обеспечивают вывод значений концентрации на цифровой индикатор, подключение звуковой и световой сигнализации, управление внешними исполнительными устройствами, проводят циклический последовательный опрос всех подсоединенных БПП.
Газоанализаторы модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20М, МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм оборудованы двумя порогами срабатывания и сигнализации (световая и звуковая сигнализация), реле сигнализации для подключения коммутируемых устройств, в т. ч. для управления внешними исполнительными устройствами.
Газоанализаторы модификаций МГЛ-19.ХА, МГЛ-20А, а также БОИ и БОИ-Н оборудованы одним порогом срабатывания, реле сигнализации для подключения коммутируемых устройств, в т.ч. для управления внешними исполнительными устройствами, и отдельными реле для подключения внешней сигнализации (световая и звуковая сигнализация).
БПП газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм реле сигнализации не оборудованы.
Газоанализаторы с аналоговым токовым выходом имеют линейный выходной сигнал, пропорциональный содержанию анализируемого компонента в пробе. Перевод значений выходного токового сигнала в концентрацию производится с использованием номинальной статической характеристики преобразования, указанной в эксплуатационной документации.
Внешний вид газоанализаторов представлен на рисунках 1 (а - ж).
Рисунок 1а - Внешний вид БПП газоанализаторов многоблочного исполнения модификаций МГЛ-19М-ХП, МГЛ-20М-П
Рисунок 1б - Внешний вид БПП газоанализаторов многоблочного исполнения модификаций МГЛ-19М-ХПм, МГЛ-20М-Пм
Рисунок 1г - Внешний вид газоанализаторов моноблочного исполнения модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20Мм, МГЛ-20М-Дм
Рисунок 1в - Внешний вид газоанализаторов моноблочного исполнения модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д
Рисунок 1д - Внешний вид БОИ газоанализаторов многоблочного исполнения Рисунок 1е - Внешний вид БОИ-Н газоанализаторов многоблочного исполнения
Рисунок 1ж - Внешний вид газоанализаторов портативного исполнения модификаций МГЛ-19.ХА, МГЛ-20А
Элементы настройки измерительной части газоанализаторов конструктивно защищены. Пломбировка корпусов БПП газоанализаторов многоблочного исполнения, газоанализаторов моноблочного исполнения и корпусов газоанализаторов портативного исполнения не предусмотрена (внутренние элементы управления недоступны пользователю).
Корпус БОИ опломбирован сзади и спереди со стороны верхней панели пломбой-
наклейкой, которая имеет разрушаемый слой, повреждаемый при несанкционированного вскрытия. Схема пломбировки БОИ приведена на рисунке 2а.
Корпус БОИ-Н опломбирован слева и справа со стороны передней пломбой-наклейкой, которая имеет разрушаемый слой, повреждаемый при несанкционированного вскрытия. Схема пломбировки БОИ-Н приведена на рисунке 2б.
попытке
панели попытке
Знак утверждения типа и заводской номер, состоящий из арабских цифр в формате
Х-Y-ZZ (где X - порядковый номер изготовленного газоанализатора (количество знаков числа Х зависит от номера по порядку выпуска), Y - номер квартала изготовления (от 1 до 4) и ZZ - последние две цифры года изготовления), наносится печатным способом на табличку, наклеиваемую на боковую панель одноблочных газоанализаторов модификаций МГЛ-19М-Х, МГЛ-20М, МГЛ-19М-ХД, МГЛ-20М-Д, МГЛ-19М-Хм, МГЛ-20Мм, МГЛ-19М-ХДм, МГЛ-20М-Дм, на боковую панель БПП многоблочных газоанализаторов модификаций МГЛ-19М-ХП, МГЛ-20М-П, МГЛ-19М-ХПм, МГЛ-20М-Пм, на лицевую панель БОИ-Н, на заднюю панель БОИ, на заднюю панель газоанализаторов модификаций МГЛ-19.ХА, МГЛ-20А и сохраняется весь срок эксплуатации.
Состав газоанализатора многоблочного исполнения, тип и заводской номер БОИ (БОИ-Н), количество, тип и заводские номера подключаемых БПП указываются в паспорте на газоанализатор.
типа и заводского номера газоанализаторов
Места нанесения знака утверждения представлены на рисунках 3 (а - д).
1
2
1
2
Рисунок 3б - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ
Рисунок 3а - Место нанесения знака утверждения типа (1) и заводского номера (2) газоанализатора модификаций МГЛ-19.ХА и МГЛ-20А
Рисунок 3в - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д и БПП из состава многоблочных модификаций МГЛ-19М-ХП, МГЛ-20М-П
Рисунок 3г - Место нанесения знака утверждения типа (1) и заводского номера (2) одноблочного газоанализатора модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20М-м, МГЛ-20М-Дм и БПП из состава многоблочных модификаций МГЛ-19М-ХПм, МГЛ-20М-П
2
1
Рисунок 3д - Место нанесения знака утверждения типа (1) и заводского номера (2) БОИ-Н
Нанесение знака поверки на газоанализаторы не предусмотрено.
Таблица 7 -
|
Наименование |
Количество, шт./экз./компл. |
|
1 |
2 |
|
Газоанализатор модификаций МГЛ-19.ХА, МГЛ-20А | |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (копия) |
1 |
|
Насадка для градуировки |
1 |
|
Зарядное устройство |
1 |
|
Газоанализатор модификаций МГЛ-19М-Х, МГЛ-1 МГЛ-19М-Хм, МГЛ-20М, МГЛ-20М-Д, МГЛ- |
[9М-ХД, МГЛ-19М-ХДм, 20Мм, МГЛ-20М-Дм |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (копия) |
1 |
|
БПП |
1 |
|
Сетевой кабель |
1 |
|
Насадка для градуировки | |
|
Крепежные элементы (для исполнения в БПП пластмассовом корпусе) |
1 |
|
Газоанализатор модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм | |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (копия) |
1 |
|
БОИ (БОИ-Н) |
1 |
|
БПП (тип и число определяется при заказе) |
от 1 до 8 в комплекте с БОИ от 1 до 20 в комплекте с БОИ-Н |
|
Сетевой кабель для БОИ (БОИ-Н) |
1 |
|
Насадка для градуировки |
1 для каждого БПП |
|
Крепежные элементы (для БПП в пластмассовом корпусе) |
1 для каждого БПП |
Диапазоны измерений, пределы допускаемой основной погрешности измерений приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Номинальная цена единицы наименьшего разряда |
Пределы допускаемой основной погрешности | ||
|
массовой концентрации, мг/м3 |
объёмной доли, % |
приведенн ой1), % |
относитель ной, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Оксид углерода (СО) |
от 0 до 20 включ. св. 20 до 200 |
- |
0,1 мг/м3 |
+20 |
±20 |
|
Сероводород (H2S) |
от 0 до 10 включ. св. 10 до 100 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Диоксид серы (SO2) |
от 0 до 10 включ. св. 10 до 100 |
- |
0,1 мг/м3 |
+20 |
±20 |
|
Оксид азота (NO) |
от 0 до 3 включ. св. 3 до 30 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Диоксид азота (N02) |
от 0 до 2 включ. св. 2 до 20 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Хлор (CI2) |
от 0 до 1,0 включ. св. 1,0 до 10 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Аммиак (NH3) |
от 0 до 20 включ. св. 20 до 200 |
- |
0,1 мг/м3 |
±20 |
±20 |
|
Кислород (О2) |
- |
от 0 до 25 |
0,1 % об. доли |
±2,5 |
- |
|
Цианистый водород (HCN) |
от 0 до 0,3 включ. св. 0,3 до 3 |
- |
0,01 мг/м3 |
±20 |
±20 |
1) - приведенной к верхнему пределу диапазона (поддиапазона) измерений.
Таблица 4 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от плюс 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой дополнительной погрешности от влияния не измеряемых компонентов, в долях от пределов допускаемой основной погрешности |
1,0 |
|
Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Время установления показаний, мин, не более |
5 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания (В) для модификаций: - МГЛ-20А, МГЛ-19.ХА (постоянный ток, встроенный аккумулятор) |
3,6 |
|
- БОИ, БОИ-Н, одноблочных модификаций МГЛ-20М, МГЛ-20Мм, МГЛ-20М-Д, МГЛ-20М-Дм, МГЛ-19М-Х, МГЛ-19М-Хм, МГЛ-19М-ХД, МГЛ-19М-ХДм |
от 207 до 253 |
|
• от сети переменного тока частотой (50 ± 1) Гц |
12 / 24 |
|
• от сети постоянного тока - БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм (питание по токовой петле от БОИ, БОИ-Н) | |
|
Условия эксплуатации: - диапазон температур окружающего воздуха, оС: для одноблочных модификаций МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-20М, МГЛ-20М-Д |
от -20 до +40 |
|
для МГЛ-19.ХА, МГЛ-20А, БОИ, БОИ-Н |
от +5 до +40 |
|
для одноблочных модификаций МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-20Мм, МГ Л-20М-Дм |
от +5 до +40 |
|
для БПП многоблочных модификаций МГЛ-19М-ХП, МГЛ-19М-ХПм, МГЛ-20М-П, МГЛ-20М-Пм |
от +5 до +40 |
|
- относительная влажность окружающего воздуха (без конденсации влаги), %, не более |
98 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ (при доверительной вероятности Р = 0,95), ч |
24000 |
|
Средний срок службы, лет |
6 |
Таблица 6 - Габаритные размеры и масса газоанализаторов
|
Обозначение |
Габаритные размеры, ШхГхВ, мм, не более |
Масса, кг, не более |
|
МГЛ-19М-Х, МГЛ-19М-ХД, МГЛ-19М-ХП, МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-П |
210x80x145 |
1,0 |
|
МГЛ-19М-Хм, МГЛ-19М-ХДм, МГЛ-19М-ХПм, МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-Пм |
195x80x155 |
1,3 |
|
БОИ |
390x155x270 |
4,0 |
|
БОИ-Н |
500x160x400 |
12,0 |
|
МГЛ-19.ХА, МГЛ-20А |
120x40x60 |
0,3 |
