Номер по Госреестру СИ: 20644-11
20644-11 Трансформаторы тока
(ТВ-220)
Назначение средства измерений:
Трансформаторы тока ТВ-220 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 220 кВ частоты 50 и 60 Гц.

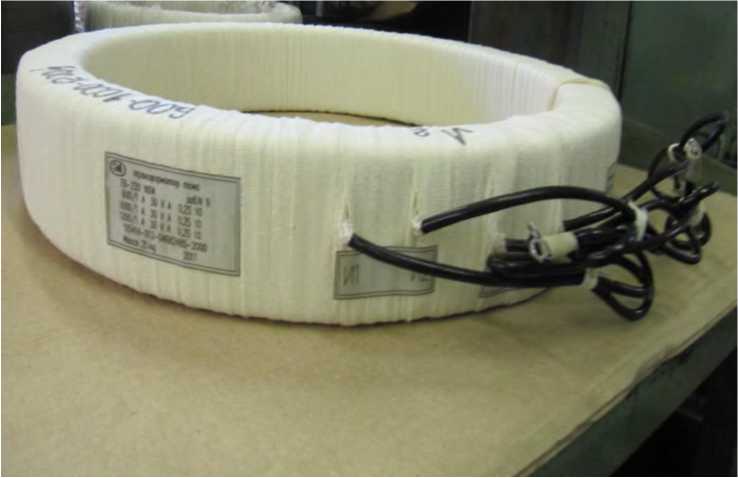

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.12.2016
Номер записи - 100805
ID в реестре СИ - 323205
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
