Наименование

Обозначение

Количество

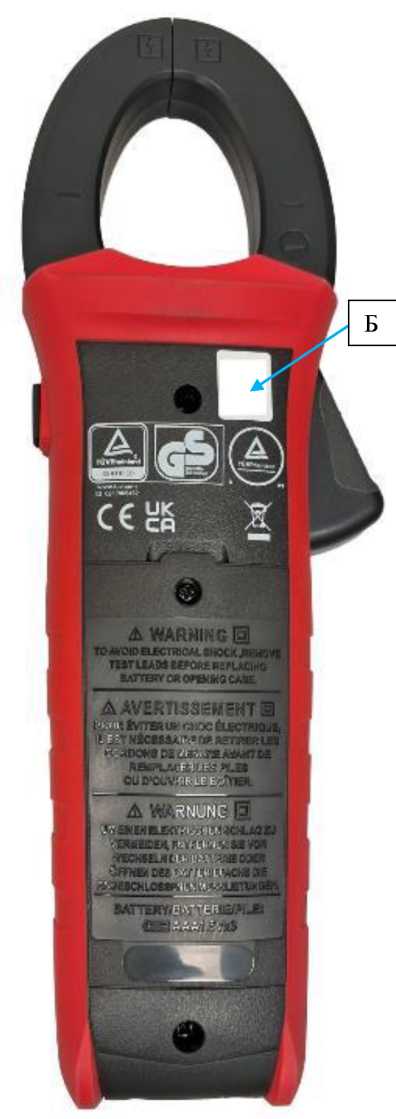

Клещи электроизмерительные

APPA 4Х ¹⁾

1 шт.

Защитный чехол

1 шт.

Комплект измерительных проводов

1 комплект

Батарея питания

(2 или 3)¹⁾ *1,5В ААА

Руководство по эксплуатации

1 экз.

Упаковочная коробка

1 шт.

Примечание:

¹⁾ В зависимости от модификации

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 45 до 400 Гц (синусоидальный сигнал), В

6,000

0,001

±(0,01-иизм¹⁾ + 2- k)

60,00

0,01

600,0

0,1

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,600

0,0001

±(0,007-иизм|^п + 3-k)

6,000

0,001

±(0,008-|иизм| + 2-k)

60,00

0,01

600,0

0,1

1000

1

Примечания:

¹⁾ иизм - значение измеренного постоянного напряжения, В;

Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

В диапазоне частот от 45 до 65 Гц включ.

В диапазоне частот св. 65 Гц до 1 кГц.

60,00

0,01

±(0,015-1изм¹⁾ + 4-k)

±(0,02-1изм + 5-k)

600,0

0,1

1000

1

Примечания:

¹⁾ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾+ 5-k)

6,000 кОм

0,001 кОм

±(0,008^изм + 2-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,025-Иизм + 5-k)

60,00 МОм

0,01 МОм

Примечание:

¹⁾ R-изм - значение измеренного сопротивления, Ом/кОм/МОм.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 10-k)

600,0 нФ

0,1 нФ

±(0,04-Сизм + 5-k)

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 Гц до 1 кГц, А

от 45 до 65 Гц включ.

св. 65 Гц до 1 кГц

999,0

0,1

±(0,015-1изм¹⁾ + 5-k)

±(0,025-1изм + 5-k)

1000

1,0

Примечания:

¹⁾ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от от 45 до 400 Гц, В

4,000

0,001

±(0,01-иизм¹⁾ + 2-k)

40,00

0,01

400,0

0,1

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,400

0,0001

±(0,007-|иизм|¹⁾ + 3-k)

4,000

0,001

±(0,008-|иизм|+ 2-k)

40,00

0,01

400,0

0,1

1000,0

1

Примечание:

¹⁾ иизм - значение измеренного напряжения постоянного тока, В

Погрешность нормируется в диапазоне измеряемых значений от 1 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

400,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾ + 5-k)

4,000 кОм

0,001 кОм

±(0,008-Иизм + 2-k)

40,00 кОм

0,01 кОм

400,0 кОм

0,1 кОм

4,000 МОм

0,001 МОм

±(0,025-Иизм + 5-k)

40,00 МОм

0,01 МОм

Примечание:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/Мом.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

40,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 10-k)

400,0 нФ

0,1 нФ

4,000 мкФ

0,001 мкФ

±(0,04-Сизм + 5-k)

40,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹¹ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц

10,00 Гц

0,01 Гц

999,9 Гц

0,1 Гц

1,000 кГц

1,0 Гц

99,99 кГц

0,01 кГц

±(0,001Тизм¹⁾ + 4-k)

999,9 кГц

0,1 кГц

9,999 МГц

1,0 кГц

10,00 МГц

0,01 МГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц;

Погрешность нормируется для средних

квадратичных значений напряжения

переменного тока на входе в диапазонах частот:

от 10 Гц до 100 кГц включ.

от 200 мВ до 20 В включ.

св. 100 кГц до 1 МГц включ.

от 600 мВ до 20 В включ.

св. 1 МГц до 10 МГц включ.

от 1,8 до 20 В включ.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А

60,00

0,01

±(0,02- 1изм^п + 9-k)

600,0

0,1

±(0,02-1изм + 5-k)

1000

1,0

Примечания:

¹⁾¹ 1изм - среднее квадратичное значение измеренной силы переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

60,00

0,01

±(0,02- |1изм|^п + 5-k)

600,0

0,1

1000

1,0

Примечания:

¹⁾ 1изм - значение измеренной силы постоянного тока, А;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, В

6,000

0,001

±(0,012-иизм¹⁾ + 3-k)

60,00

0,01

600,0

0,1

±(0,01-0™ + 8-k)

1000

1

Примечания:

¹⁾ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

0,600

0,0001

±(0,008-|иизм|¹⁾ + 3-k)

6,000

0,001

±(0,005 -|Озм|+ 5-k)

60,00

0,01

600,0

0,1

1000,0

1

Примечания:

¹⁾ иизм - значение измеренного напряжения постоянного тока, В;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,01-Иизм¹⁾ + 3-k)

6,000 кОм

0,001 кОм

±(0,01-Иизм + 2-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,02-Иизм + 8-k)

60,00 МОм

0,01 МОм

Примечания:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/Мом;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 25-k)

600,0 нФ

0,1 нФ

±(0,04-Сизм + 5-k)

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечания:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, Гц

Значение единицы младшего разряда k, Гц

Пределы допускаемой основной абсолютной погрешности, Гц

10,00 Гц

0,01

±(0,001Тизм¹⁾ + 3-k)

999,9 Гц

0,1 Гц

1,000 кГц

1,0 Гц

99,99 кГц

0,01 кГц

999,9 кГц

0,1 кГц

1,000 МГц

1,0 кГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц;

Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот:

от 10 Гц до 100 кГц включ.

от 250 мВ до 20 В включ.

св. 100 кГц до 1 МГц включ.

от 600 мВ до 20 В включ.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 до 400 Гц, А

от 40 до 100 Гц включ.

св. 100 до 400 Гц

60,00

0,01

±(0,018- 1изм¹⁾ + 6-k)

±(0,035- 1изм + 6-k)

600,0

0,1

Примечания:

¹¹ 1изм - среднее квадратичное значение измеренного переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, А

Значение единицы младшего разряда k, А

Пределы допускаемой основной абсолютной погрешности, А

60,00

0,01

±(0,018- |1изм|^п + 6-k)

600,0

0,1

Примечания:

¹⁾ 1изм - значение измеренного постоянного тока, А;

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности в диапазоне частот от 40 Гц до 1 кГц, В

6,000

0,001

±(0,01-иизм¹⁾ + 6-k)

60,00

0,01

600,0

0,1

1000

1,0

Примечания:

¹¹ иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, В

Значение единицы младшего разряда k, В

Пределы допускаемой основной абсолютной погрешности, В

6,000

0,001

±(0,006-|иизм|¹⁾ + 3-k)

60,00

0,01

±(0,009-|иизм| + 6-k)

600,0

0,1

1000,0

1,0

Примечания:

¹¹ иизм - значение измеренного напряжения постоянного тока, В

Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %.

Верхний предел диапазона измерений, Ом

Значение единицы младшего разряда k, Ом

Пределы допускаемой основной абсолютной погрешности, Ом/кОм/МОм

600,0 Ом

0,1 Ом

±(0,013-Кизм¹⁾ + 3-k)

6,000 кОм

0,001 кОм

±(0,01-Яизм + 3-k)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

±(0,016-Кизм + 4-k)

60,00 МОм

0,01 МОм

±(0,026-Кизм + 7-k)

Примечание:

¹⁾ Иизм - значение измеренного сопротивления, Ом/кОм/МОм

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, нФ/мкФ

60,00 нФ

0,01 нФ

±(0,04-Сизм¹⁾ + 7-k)

600,0 нФ

0,1 нФ

6,000 мкФ

0,001 мкФ

60,00 мкФ

0,01 мкФ

100,0 мкФ

0,1 мкФ

Примечание:

¹⁾ Сизм - значение измеренной ёмкости, нФ/мкФ.

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, Гц/кГц/МГц

60,00 Гц

0,01 Гц

±(0,001ПизМ¹⁾ + 6-k)

999,9 Гц

0,1 Гц

1,000 кГц

0,001 кГц

99,99 кГц

0,01 кГц

999,9 кГц

0,1 кГц

1,000 МГц

0,001 МГц

40,00 МГц

0,01 МГц

Примечания:

¹⁾ К™ - значение измеренной частоты, Гц/кГц/МГц.

Погрешность нормируется для средних квадратичных значений напряжения переменного тока на входе в диапазонах частот:

до 100 кГц включ.

От 200 мВ до 30 В включ.

Св. 100 кГц до 1 МГц включ.

От 600 мВ до 30 В включ.

Св. 1 МГц до 10 МГц включ.

От 1,0 до 30 В включ.

Св. 10 МГц до 40 МГц включ.

От 1,8 до 30 В включ.

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности в диапазоне температур от 0 °С до +18 °С и св. +28 °С до +50 °С включ.

±(0,1-(нормируемая погрешность)/°С

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10 000

Наименование характеристики

Значение

Питание

APPA 40, APPA 41

Элементы AAA (1,5 В), 2 шт.

APPA 42, APPA 42F, APPA 43

Элементы AAA (1,5 В), 3 шт.

Раскрытие захвата клещей, мм, не менее

APPA 40

33,0

APPA 41

56,0

APPA 42, APPA 42F

42,0

APPA 43

33,0

Габаритные размеры: длина^хширина^хвысота, мм, не более

APPA 40

204 ^х 63 ^х 38

APPA 41

242 х 76,5 х 52

APPA 42, APPA 42F

272 х 81 х 43,5

APPA 43

235,2 х 82 х 47

Масса, кг, не более

APPA 40

0,210

APPA 41

0,235

APPA 42, APPA 42F

0,447

APPA 43

0,310

Нормальные условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность воздуха, %, не более

75

- атмосферное давление, кПа

от 84,0 до 106,7

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

от 0 °C до +30 °C включ.

80

св. +30 °C до +40 °C включ.

75

св. +40 °C до +50 °C включ.

45

- атмосферное давление, кПа

от 84,0 до 106,7
