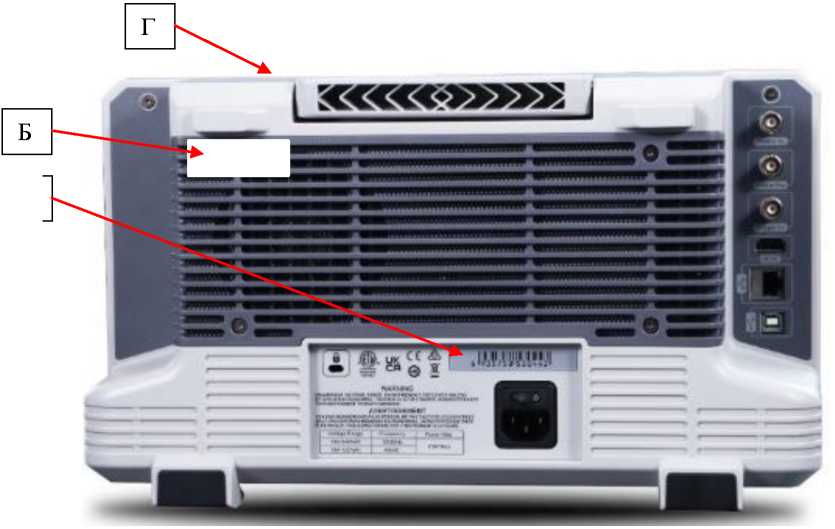

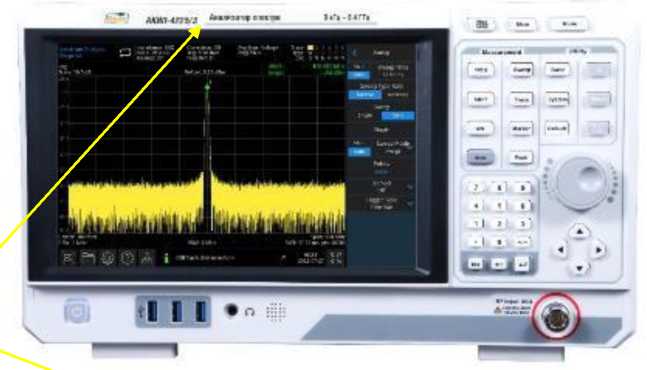

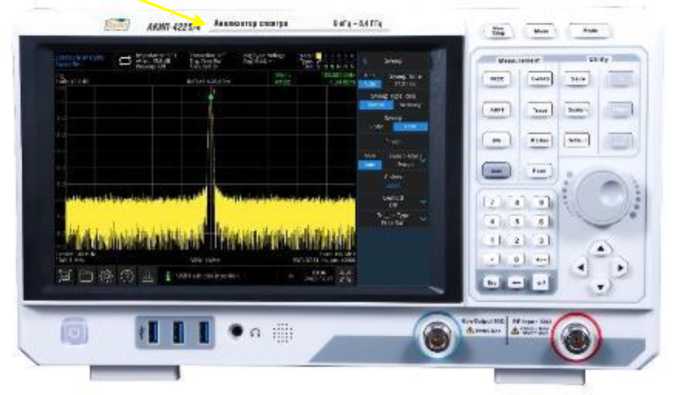

UTS3021B-TG

Программная опция трекинг-генератора для АКИП-4225/1. Диапазон частот от 10 МГц до 2,1 ГГц.

UTS3036B-TG

Программная опция трекинг-генератора для АКИП-4225/2. частот от 10 МГц до 3,6 ГГц.

Диапазон

UTS3000B-AMK

Программная опция расширенного набора измерений.

UTS3000B-EMI

Программная опция для ЭМС измерений: квазипиковый детектор и фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)).

UTS3000B-AMA

Программная опция анализа аналоговых модуляций АМ, ЧМ.

UTS3000B-VSA

Программная опция анализа цифровых модуляций ASK, FSK, MSK, PSK, QAM.

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц - модификация АКИП-4225/1

от 9-10³ до 2,1 •IO⁹

- модификация АКИП-4225/2

от 9-10³ до 3,6-10⁹

- модификация АКИП-4225/3, АКИП-4225/4

от 9-10³ до 8,4-10⁹

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора (5о)

±1-10^-6

1

2

Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температур окружающего воздуха от 0 до +20 °С и от +30 до +40 °С (St)

±1 •!('.)⁶

Диапазоны установки полосы обзора (Т'обз>р)

нулевой;

от 100 Гц до верхней границы диапазона рабочих частот

Максимальное разрешение по частоте в режиме частотомера, k, Гц

1

Разрешение по частоте в режиме измерения маркером (км), Гц

Fобзор/ (N-1)

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером (f), Гц

±((5o+5t)*f+1)

Пределы допускаемой абсолютной погрешности измерения частоты маркером (F^y), Гц

±((6о+60^изм+ +0,01 • Fобзор+0,1• Fпч+kм )

Диапазон установки скорости развертки, с

• - при нулевой полосе обзора

• - при полосе обзора более 100 Гц

от 1М0^-6 до 4М0³

от 1М0^-3 до 4М0³

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 1 до 3 Ч0⁶

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fпч, Гц от 1 до 300 Гц включ.

св. 300 Гц

±(0,05Тпч+1)

±0,05-F_OT

Абсолютная погрешность измерения уровня при изменении полосы пропускания, дБ

для полос пропускания 1, 3, 10 и 30 Гц; для полосы пропускания 100 Гц;

для остальных полос пропускания.

±0,35 ±0,25 ±0,2

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

4,8

Пределы допускаемой абсолютной погрешности измерений уровня мощности на частоте 50 МГц, дБм

при выключенном предусилителе и уровне мощности на входе -20 дБм при включенном предусилителе и уровне мощности на входе -40 дБм

±0,4

±0,5

Уровень фазовых шумов относительно несущей 1 ГГц, дБн/Гц, не более

• - при отстройке на 10 кГц

• - при отстройке на 100 кГц

• - при отстройке на 1 МГц

-93 -89 -110

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц (внутренний аттенюатор 20 дБ), дБ, не более с выключенным/с включенным предусилителем от 9 кГц до 7,5 ГГц включ.

св. 7,5 до 8,4 ГГц

±0,8

±1,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности (центральная частота 50 МГц, пиковый детектор включен, Fпч=Fвф=1 кГц, ослабление входного аттенюатора 20 дБ), дБ

• - входной уровень до 10 дБ включ.

• - входной уровень св. 10 дБ

±0,7

±0,5

1

2

Средний уровень собственных шумов с выключенным/включенным предусилителем (аттенюатор 0 дБ, Fn4=1 Гц, усреднение св. 50), дБм, не более

Для АКИП-4225/1, АКИП-4225/2

от 100 до 500 кГц включ. св. 500 кГц до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 200 МГц включ.

св. 200 МГц до 1,5 ГГц включ.

св. 1,5 до 3,2 ГГц включ.

св. 3,2 ГГц

Для АКИП-4225/3, АКИП-4225/4 от 100 до 500 кГц включ.

св. 500 кГц до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 200 МГц включ.

св. 200 МГц до 1,5 ГГц включ.

св. 1,5 до 3,2 ГГц включ.

св. 3,2 до 4,5 ГГц включ.

св. 4,5 до 6,2 ГГц включ.

св. 6,2 до 7,5 ГГц включ.

св. 7,5 до 8,4 ГГц включ.

-108/-127

-120/-142

-127/-154

-142/-162

-143/-161 -140/-159 -140/-155

-108/-127

-114/-132 -124/-143

-144/-162

-143/-162

-142/-160 -139/-157 -134/-153

-138/-155

-139/-154

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы (уровень мощности на входе от -50 до 0 дБм, Fпч=1 кГц, пиковый детектор включен, аттенюатор 10 дБ, частота сигнала св. 100 кГц), дБ

±0,5

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ, дБ

при значении аттенюатора 0, 5 дБ

при значении аттенюатора от 10 до 50 дБ

±0,7

±0,5

Относительный уровень гармонических искажений 2-го порядка (диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм, не менее

65

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI) физм) (диапазон частот св. 50 МГц,       уровень       мощности       на       смесителе

-20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен), дБм, не менее

9

Трекинг генератор (опция)

Полоса частот анализа в реальном времени Fанализ, Гц одификация АКИП-4225/1 одификация АКИП-4225/2 юдификация АКИП-4225/4

от 1-10⁷ до 2,1 •IO⁹ от 1-10⁷ до 3,6-10⁹ от 1-10⁷ до 8,4-10⁹

Диапазон выходного уровня, дБм

от -40 до 0

1

2

Пределы допускаемой абсолютной погрешности установки уровня мощности, при несущей частоте 50 МГц, дБ

±2

Неравномерность АЧХ, дБ

±3

Анализ аналоговых модулированных сигналов (опция)

Диапазон частот несущей, Гц

• - модификация АКИП-4225/1

• - модификация АКИП-4225/2

• - модификация АКИП-4225/3, АКИП-4225/4

от 2-10⁶ до 2,1 •IO⁹ от 2-10⁶ до 3,6-10⁹ от 2-10⁶ до 8,4-10⁹

Диапазон мощности несущей, дБм

от -30 до +20

Пределы допускаемой абсолютной погрешности установки мощности, дБ

±2

АМ модуляция:

• - частота модуляции, Гц

• - погрешность измерения частоты

абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более

• - глубина модуляции, %

• - абсолютная погрешность измерения глубины модуляции, %

от 20-до 1-10⁵

1

0,1

от 5 до 95

±4

ЧМ модуляция:

• - частота модуляции, Гц

• - погрешность измерения частоты:

абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %, не более

• - девиация частоты, Гц

• - относительная погрешность измерения девиация частоты, %

от 20-до 2-10⁵

1

0,1 от 1-10³-до 4-10⁵

±4

Анализ цифровых модулированных сигналов (опция)

Диапазон частот несущей, Гц

• - модификация АКИП-4225/1

• - модификация АКИП-4225/2

модификация АКИП-4225/3, АКИП-4225/4

от 2-10⁶ до 2,1-10⁹ от 2-10⁶ до 3,6-10⁹ от 2-10⁶ до 8,4-10⁹

Виды модуляций

ASK: 2ASK;

FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK

DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16, 32, 64, 128, 256

Примечания:

N - число точек развертки;

дБн - уровень мощности в дБ относительно уровня несущей частоты; дБм - уровень мощности в дБ относительно 1 мВт;

Fr(^ - полоса пропускания видеофильтра, Гц;

Fпч- полоса пропускания фильтра ПЧ, Гц;

TOI=(2•Lсмес—Lизм)/2,

где Lсмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов анализатора

N-тип «розетка»

Напряжение питающей сети, В для номинального значения частоты сети:

• - 50 или 60 Гц

• - 400 Гц

от 100 до 240

от 100 до 120

Масса, кг, не более

4,55

Габаритные размеры (ширинахвысотахглубина), мм, не более

378x218x120

Рабочие условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +40

90

Наименование характеристики

Значение

Средний срок службы, лет, не более

5

Средняя наработка на отказ, ч, не более

10000
