Номер по Госреестру СИ: 96997-25
96997-25 Модули питания
(МП8В50А)
Назначение средства измерений:
Модули питания МП8В50А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.

Внешний вид.
Модули питания
Рисунок № 1

Внешний вид.
Модули питания
Рисунок № 2

Внешний вид.
Модули питания
Рисунок № 3
Программное обеспечение
Модули питания работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unmsp math.dll |
libunmsp math.so |
|
Номер версии ПО (идентификационный код) |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
AFA7057D |
1C2C0DE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;
ГВТУ.436437.001ТУ «Модуль питания МП8В50А. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740 Телефон (факс): (495) 983-10-73
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2
308023, Белгородская обл., г. Белгород, ул. Садовая, дом 45а
Ивановская обл., Лежневский район, СПК им. Мичурина
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский проезд, д. 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740 Телефон (факс): (495) 983-10-73
Модули питания МП8В50А устанавливаются в блок базовый МСП 1600А образуя собой модульный программируемый источник питания серии МСП 1600А, к которым осуществляется подключение нагрузки.
Принцип действия модулей питания основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжения, воспроизведения и измерение задаваемых пользователем значений напряжения и силы постоянного тока на выходе. При установке в блок базовый МСП 1600А модулей питания одного типа возможна работа при последовательном и параллельном соединении модулей питания. В блок базовый МСП 1600А может быть установлено от одного до четырех модулей питания.
Общий вид модулей питания, места нанесения маркировки, знака утверждения типа и пломб представлены на рисунках 1 и 2. Общий вид МСП 1600А с установленными модулями питания представлен на рисунке 3.
Заводской номер в виде цифрового кода наносится на маркировочную табличку методом лазерной гравировки.
Пломбы наносятся на один из винтов корпуса модулей питания. Нанесение знака поверки на модули питания не предусмотрено.

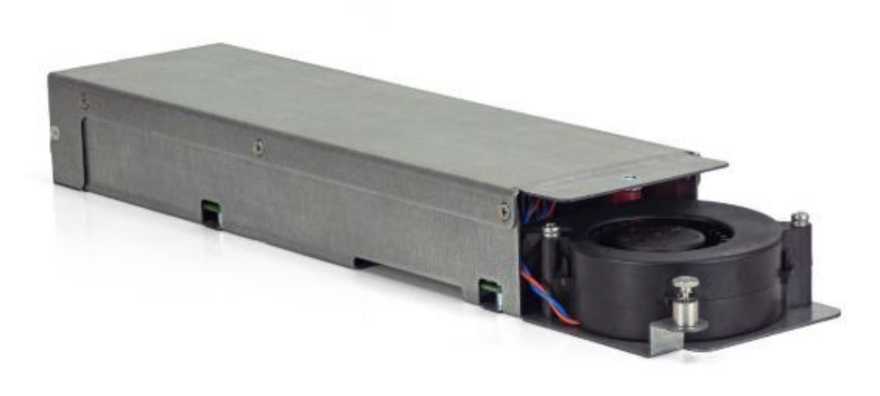

Рисунок 1 - Общий вид модулей питания
Места нанесения маркировки и знака утверждения типа
Место нанесения пломбы

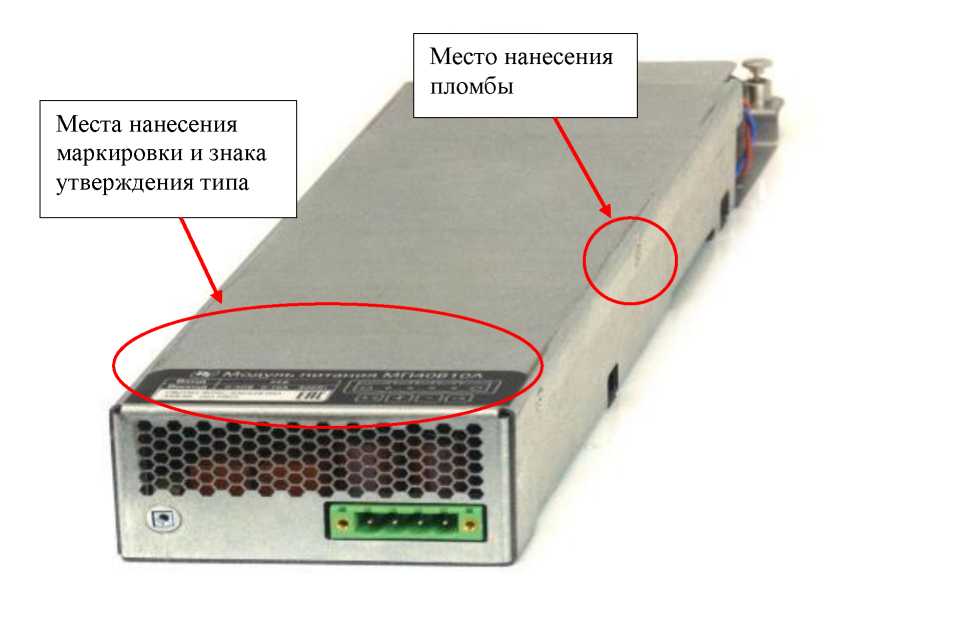

Рисунок 2 - Места нанесения маркировки, знака утверждения типа и пломб

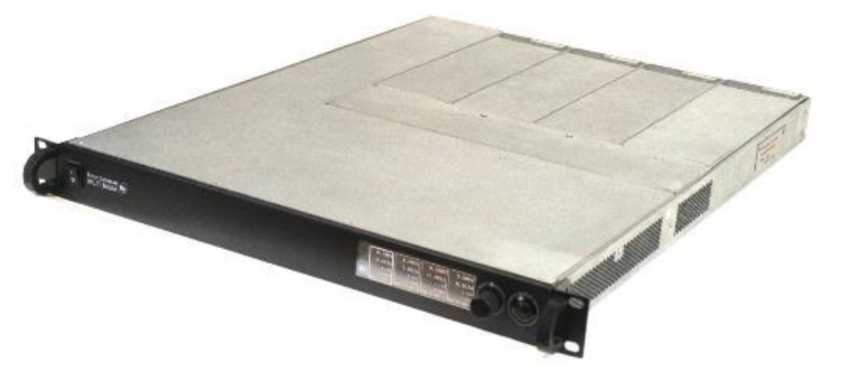

Рисунок 3 - Общий вид источника питания программируемого модульного серии МСП 1600А
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт/экз |
|
Модуль питания |
МП8В50А |
* |
|
Руководство по эксплуатации |
ГВТУ.436437.001РЭ |
1 |
|
Паспорт |
ГВТУ.436437.001ПС |
1 |
|
Блок базовый МСП 1600А. Драйвер. Руководство системного программиста. |
ФТКС.77007-01 32 01 |
1 |
|
Блок базовый МСП 1600А. Управляющая панель. Руководство оператора |
ФТКС.67007-01 34 01 |
1 |
|
Кабель МП50 |
ФТКС.685614.039 |
1 |
|
Комплект кабелей FLK TL940 |
- |
* |
|
Провод ПУгВ 1х6,0 |
- |
* |
|
Кабель LK410L-41/A |
- |
* |
|
* Зависит от поставки | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений и измерения напряжения постоянного тока, В |
от 0,01 до 8,00 |
|
Дискретность установки напряжения, В |
0,002 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0005- [7вос+0,005+К -ДТ)3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,0005- [7изм+0,005+К •ДТ) 2)- 3)’ 4) |
|
Диапазон воспроизведения и измерения силы постоянного тока, А |
от 0,01 до 50,00 |
|
Дискретность установки силы тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,0017вос+0,05+К-ДТ)3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
±(0,001- /изм+0,05+К^ДТ) 2)- 3)- 4) |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 100%, мВ |
±10 |
|
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 10 до 90%, мА |
±10 |
|
Уровень (СКЗ) пульсации и шумов напряжения, мВ, не более |
55) |
|
Диапазон установки и измерения напряжения постоянного тока в режиме стабилизации, В |
от 0,02 до 8,00 |
|
Пределы допускаемой абсолютной погрешности установки напряжения в режиме стабилизации, В |
±(0,0005- Увос+0,01+К-ДТ) 1)’ 3)’ 4) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения напряжения в режиме стабилизации, В |
±(0,0005^ Увос+0,01+К-ДТ) 1)’ 3)’ 4) |
|
Диапазон установки и измерения силы постоянного тока в режиме стабилизации, А |
от 0,01 до 50,00 |
|
Пределы допускаемой абсолютной погрешности установки силы постоянного тока в режиме стабилизации, А |
±(0,001-/вос+0,05+К-ДТ)3)’ 4) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока в режиме стабилизации А |
±(0,0017вос+0,05+К-ДТ) 1)- 3) 4) |
|
Примечания:
| |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
220±22 |
|
Частота сети питания, Гц |
50±3 |
|
Потребляемая мощность, Вт, не более |
400 |
|
Максимальная потребляемая мощность, Вт, не более |
475 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
359 х 82,5 х 42,5 |
|
Масса, кг, не более: |
2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +22 |
|
Рабочие условия измерений:
|
от +10 до +35 до 80 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
