Номер по Госреестру СИ: 96641-25
96641-25 Системы автоматизированные измерительные
(Ц16-ЖУВТ)
Назначение средства измерений:
Системы автоматизированные измерительные Ц16-ЖУВТ (далее - системы) предназначены для измерений и воспроизведений силы постоянного тока.
Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1
Внешний вид.
Системы автоматизированные измерительные

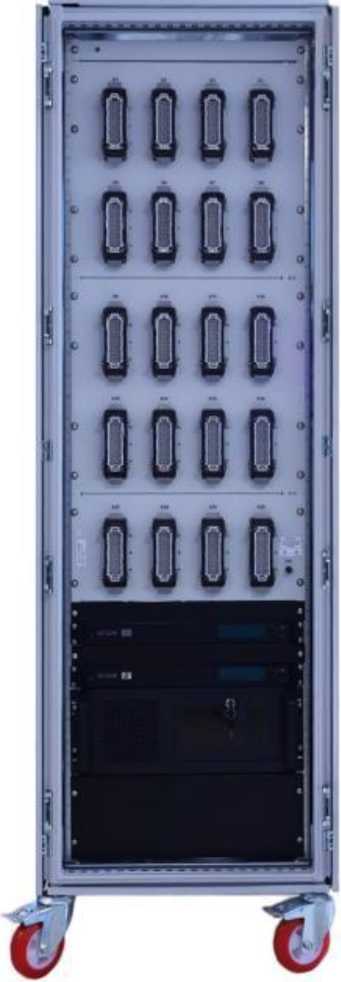

Рисунок № 2
Внешний вид.
Системы автоматизированные измерительные

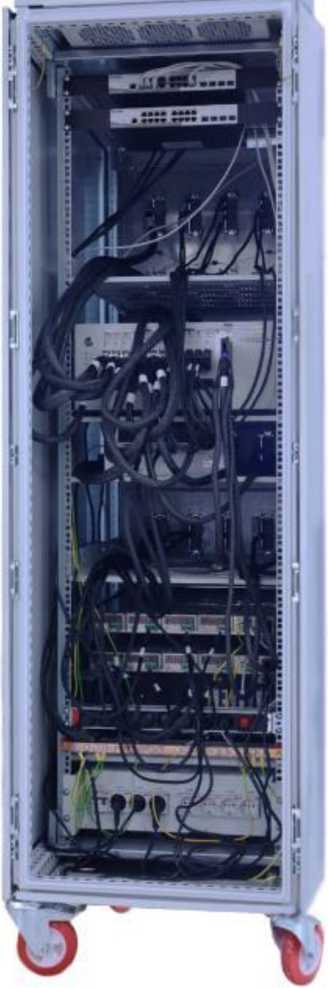

Рисунок № 3
Внешний вид.
Системы автоматизированные измерительные
Рисунок № 4
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - 09ecfa2f-2757-5a70-8824-55c1e84d99cc
ID в реестре СИ - 1427095
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «VXI-Системы»
Страна - РОССИЯ
Населенный пункт - 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы автоматизированные измерительные (Ц16-ЖУВТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «VXI-Системы»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96280-25 29.08.2030 |
Системы автоматизированные измерительные, ТЕСТ-2301 Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
3 года |
|
96098-25 11.08.2030 |
Системы автоматизированные измерительные, ТЕСТ-9110-XXX-NNN-KKKKK-VVVV Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
1 год |
|
96641-25 13.10.2030 |
Системы автоматизированные измерительные, Ц16-ЖУВТ Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
3 года |
|
96998-25 01.12.2030 |
Измерители мгновенных значений напряжения, МН32-4И8С-PXIe Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
1 год |
|
96997-25 01.12.2030 |
Модули питания, МП8В50А Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
1 год |
|
97346-25 26.12.2030 |
Осциллографы цифровые, ОСЦ Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
2 года |
|
97859-26 04.03.2031 |
Магазины сопротивления прецизионные, ПС8-PXIe Общество с ограниченной ответственностью «VXI-Системы» (РОССИЯ 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Системы автоматизированные измерительные (Ц16-ЖУВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Системы автоматизированные измерительные (Ц16-ЖУВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем устанавливается на компьютер из состава системы с операционной системой (далее также - ОС) Astra Linux и выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части ПО.
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
povCalc.so |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
d8349cb9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на стойке СЭ005.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Устройство и работа» документа ГВТУ.411713.008РЭ «Системы автоматизированные измерительные Ц16-ЖУВТ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»
ГВТУ.411713.008ТУ «Системы автоматизированные измерительные Ц16-ЖУВТ. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1
ИНН 7735126740
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, помещ 1, оф. в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы»(ООО «VXI-Системы»)
Адрес юридического лица: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1
ИНН 7735126740
Принцип действия систем основан на цифро-аналоговом и аналого-цифровом преобразовании сигналов силы постоянного тока. Системы обеспечивают опрос состояния дискретных датчиков по 101 каналу, формирование 46 исполнительных команд с максимальной постоянной коммутируемой на модуль силой постоянного тока, не превышающей 24 А, проверку работоспособности входных/выходных линий, модулей и мезонинов, входящих в состав систем.
Системы выполнены на базе унифицированных устройств открытых стандартов PXIe, LXI и стандартных технических устройств для обеспечения возможности построения автоматизированных комплексов по принципу открытых магистрально-модульных систем по технологии plug&play.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ005, в которой установлены электронные блоки БЭ006 и БЭ007, образованные функциональными модулями (мезонинами) и объединенные коммутационной панелью КП-ЖУВТ, предназначенной для реализации безопасного подключения объекта контроля к функциональным модулям из состава систем. В электронном блоке БЭ006, реализованы каналы измерений силы постоянного тока посредством измерителей мгновенных значений силы тока МТД48С-РХ1е (в количестве 7 штук по 48 каналов), установленных в базовый блок (крейт) стандарта РXIe. Также в состав электронного блока БЭ006 входят модули МДС32-РХ1е и ФСКЭ-PXIe. В электронном блоке БЭ007 реализованы каналы воспроизведений силы постоянного тока посредством источников постоянного тока МОТ6П-01 (в количестве 3 штук по 6 каналов), установленных в базовый блок (крейт) стандарта LXIe. Коммутация между функциональными узлами электронных блоков БЭ006 и БЭ007 осуществляется при помощи Ethernet.
Заводской номер наносится на маркировочную табличку, расположенную на стойке СЭ005, методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения заводского номера указан на рисунке 1. Место нанесения заводского номера может отличаться от указанного и ограничивается корпусом стойки СЭ005. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Место нанесения
Рисунок 1 - Общий вид систем с указанием места нанесения заводского номера и места нанесения знака утверждения типа

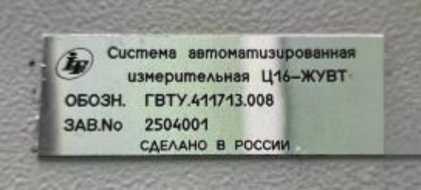

Рисунок 2 - Общий вид маркировочной таблички систем
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная САИ Ц16-ЖУВТ |
ГВТУ.411713.008 |
1 шт. |
|
Комплект программного обеспечения |
ГВТУ.87096-01 |
1 шт. |
|
Комплект ЗИП одиночный |
ГВТУ.305656.010 |
1 шт. |
|
Руководство по эксплуатации |
ГВТУ.411713.008 РЭ |
1 экз. |
|
Руководство оператора |
ФТКС.52126-01 34 01 |
1 экз. |
|
Формуляр |
ГВТУ.411713.008 ФО |
1 экз. |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведений силы постоянного тока |
18 |
|
Диапазон воспроизведений силы постоянного тока при отсутствии нагрузки, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока при отсутствии нагрузки, мкА |
± 5 |
|
Количество каналов измерений мгновенных значений силы постоянного тока |
336 |
|
Диапазон измерений мгновенных значений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой относительной погрешности измерений мгновенных значений силы постоянного тока (при периоде дискретизации 416 мкс), % |
± [0,06 + 0,03-Д - 1)] |
|
Наименование характеристики |
Значение |
|
Пр и м е ч а н и е: /м - верхняя граница диапазона измерений; /х - измеренное значение физической величины. | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
230±23 50±1 |
|
Потребляемая мощность, кВт, не более |
4 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
2070x640x1050 |
|
Масса, кг, не более |
400 |
|
Рабочие условия измерений:
|
от +5 до +40 80 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
