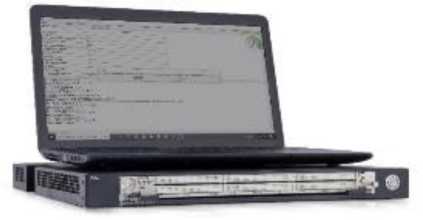

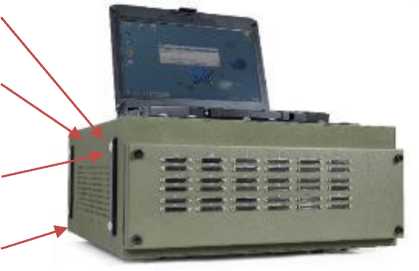

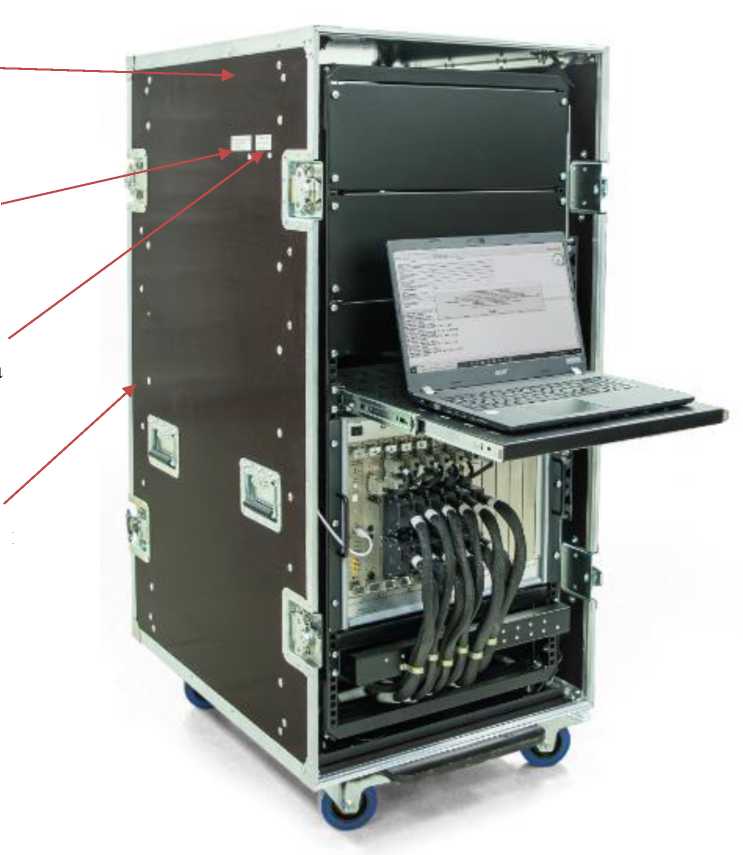

Наименование серии

ТЕСТ-9110

Тип используемого измерителя

На основе стандарта LXI

LXI

На основе стандарта VXI

VXI

На основе стандарта AXIe

AXIe

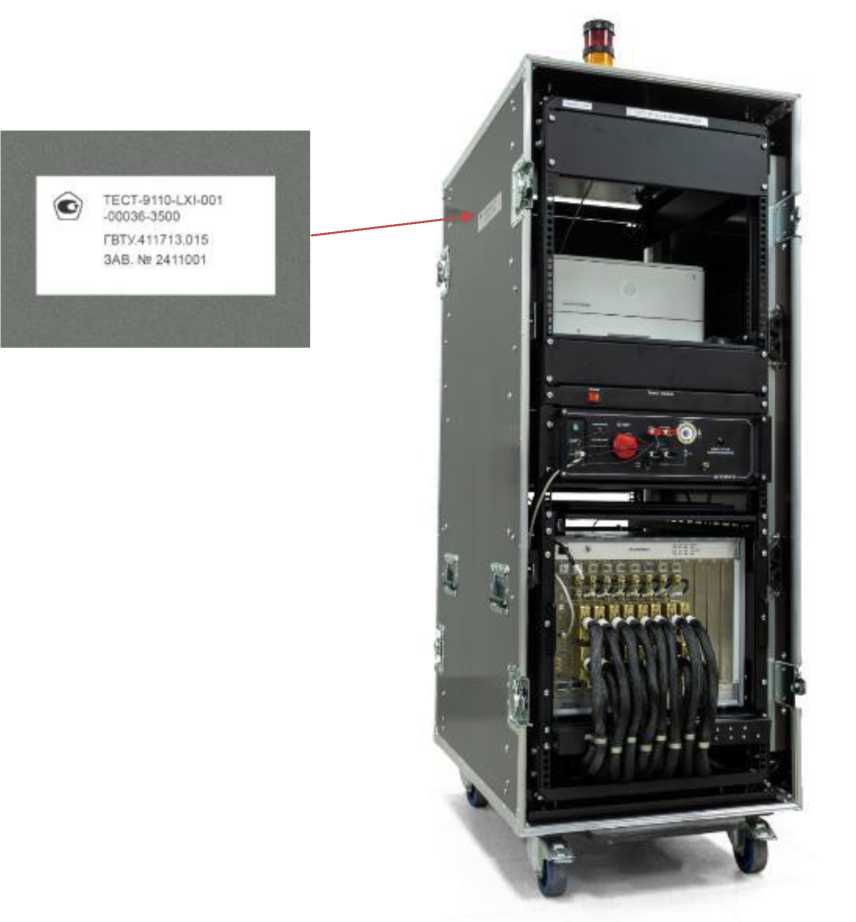

Порядковый номер изделия

Минимальное значение

001

Максимальное значение

999

Количество измерительных каналов

Минимальное значение

00001

Максимальное значение

99000

Максимальное воспроизводимое значение напряжения постоянного тока (Umax)

30 В

30

1050 В

1050

1500 В

1500

2120 В

2120

3500 В

3500

Примечания:

• 1  Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта VXI равно 1050 В.

• 2  Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта AXIe равно 1500 В или 30 В для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002.

• 3  Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта LXI равно 3500 В.

Наименование

Обозначение

Количество, шт.

Система автоматизированная измерительная

ТЕСТ-9110-XXX-NNN-KKKKK-VVVV

1

Комплект ЗИП-О

-

1

Руководство по эксплуатации

rBTY.411713.YYYP3*

1

Формуляр

ГВТУ.411713.YYYФО*

1

Программное обеспечение на CD (компакт-дисках)

1

* - YYY - - последние три цифры обозначения спецификации конкретного изделия

Наименование характеристики

Значение

1

2

Диапазон воспроизведения постоянного электрического напряжения постоянного тока Ur, В^|(

от 0,1 до 3500,0

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения Ur, В, в диапазоне, В:

• - от 0,1 до 30 включ.

• - св. 30 до 100 включ.

• - св. 100 до 2120 включ.

• - св. 2120 до 3500

±(0,002^/Ur+0,03)

±(0,01-Ur+1)

±(0,01-Ur+2)

±(0,01-Ur+5)

Наименование характеристики

Значение

1

2

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 25 до 2500

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, %

±2

Диапазон воспроизведения постоянного электрического тока (1в), мА

от 0,1 до 2000,0

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического тока, мА, в диапазоне, мА:

• - от 0,1 до 100 включ.

• - св. 100 до 2000

±(0,005-1в+0,01)

±(0,005-1в+1)

Диапазон измерений электрической ёмкости, мкФ

от 0,0001 до 10000,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ:

• - от 0,0001 до 10 включ.

• - св. 10 до 10000

±5

±10

Диапазон измерений электрического сопротивления постоянному току Rизм по двухпроводной схеме, Ом

от 0,1 до 540⁸

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом:

• - от 0,1 до 1 включ.

• - св. 1 до 10⁷ включ.

• - св. 10⁷ до 540⁸

±(0,002^изм +0,03) ±(0,002^изм +0,2) ±(0,1^/Иизм)

Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом

от 0,001 до 540⁸

Пределы допускаемой абсолютной погрешности измерений электрического    сопротивления    постоянному    току    по

четырёхпроводной схеме, Ом, в диапазоне, Ом:

• - от 0,001 до 10⁷ включ.

• - св. 10⁷ до 540⁸

±(0,002^/Иизм +0,002) ±(0,1^/Иизм)

Диапазон измерений сопротивления изоляции ^изм.изол), МОм

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм:

• - от 0,1 до 499

• - от 500 до 10000

±(1 + к^изм.изол /иисп)²⁾ ±(2 + к^изм.изол /иисп) ²⁾

Диапазон измерений постоянного электрического напряжения (иизм), В

±700

Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, В, в диапазоне, В:

- от - 0,1 до 0,1

• - от - 1 до 1

• - от - 10 до 10

• - от - 100 до 100

• - от - 700 до 700

±(0,002^|иизм| +0,0002) ±(0,002^|иизм| +0,002) ±(0,002^|иизм| +0,02)

±(0,002^|иизм| +0,2)

±(0,003^|иизм| +0,3)

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, %

±5

Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА

от 100 до 7000

Наименование характеристики

Значение

1

2

Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА

±(0,05-1и₃м +2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического    сопротивления    постоянному    току    по

четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,005^/Иизм +0,0003)

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом

от 0,1 до 140⁶

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом, в диапазоне, Ом:

• - от 0,1 до 1 включ.

• - св. 1 до 10⁶

±(0,004<Иизм +0,03)

±(0,004-Яизм +0,2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 10⁶

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004<Иизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 10000

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(4 +2^к^изм/иисп)

Примечания:

• 1)  Диапазон воспроизведений постоянного электрического напряжения выбирается в зависимости от максимального значения воспроизводимого напряжения.

• 2) иисп - установленное значение испытательного напряжения, В;

R-изм.изол - измеряемое значение сопротивления изоляции, МОм;

k - коэффициент 1 В/МОм.

Наименование характеристики

Значение

1

2

Диапазоны воспроизведения постоянного электрического напряжения ив, В³⁾

от 0,1 до 1500,0

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения, В, в диапазоне, В:

• - от 0,1 до 30 включ.

• - св. 30 до 100 включ.

• - св. 100 до 1500

±(0,002- Ub +0,03) ±(0,01- ив +1) ±(0,01- ив +2)

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 25 до 1000

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, %

±2

Диапазоны воспроизведений постоянного электрического тока 1в, мА

от 0,1 до 2000,0

Наименование характеристики

Значение

1

2

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического тока, мА⁴⁾, в диапазоне, мА:

• - от 0,1 до 100 включ.

• - св. 100 до 2000

±(0,005-1в+0,01)

±(0,005-1в+1)

Диапазон измерений электрической ёмкости, мкФ⁵⁾

от 0,0001 до 10000,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ:

• - от 0,0001 до 10 включ.

• - св. 10 до 10000

±5

±10

Диапазон измерений электрического сопротивления постоянному току Rизм по двухпроводной схеме, Ом

от 0,1 до 540⁸

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом:

• - от 0,1 до 1 включ.

• - св. 1 до 10⁷ включ.

• - св. 10⁷ до 5-10⁸ Ом

±(0,002^изм +0,03) ±(0,002^изм +0,2)

±(0,1^/Иизм)

Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом

от 0,001 до 540⁸

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом, в диапазоне, Ом:

• - от 0,001 до 10⁷ включ.

• - св. 10⁷ до 5-10⁸ Ом

±(0,002^/Иизм +0,002)

±(0,1^/Иизм)

Диапазон измерений сопротивления изоляции ^изм.изол), МОм⁶⁾

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм:

- от 0,1 до 499

- от 500 до 10000 МОм

±(1 + к^изм.изол /иисп)²⁾ ±(2 + к^изм.изол /иисп) ²⁾

Диапазон измерений напряжения постоянного тока иизм, В⁷⁾

±700

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, в диапазоне, В:

- от - 0,1 до 0,1

• - от - 1 до 1

• - от -10 до 10

• - от -100 до 100

• - от -700 до +700 В

±(0,002^|иизм| +0,0002) ±(0,002^|Иизм| +0,002) ±(0,002^|иизм| +0,02) ±(0,002^|иизм| +0,2) ±(0,003^|иизм| +0,3)

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В⁸⁾

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, %

±5

Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА⁹⁾

от 100 до 7000

Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции    при    приложении    переменного    электрического

напряжения, мкА

±(0,05<[изм +2)

Наименование характеристики

Значение

1

2

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,005^/Иизм + 0,0003)

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом

от 0,1 до С10⁶

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом, в диапазоне, Ом:

• - от 0,1 до 1 включ.

• - св. 1 до 10⁶

±(0,004-Яизм +0,03)

±(0,004<Яизм +0,2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 10⁶

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004<Иизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(4 + 2^к^изм/иисп)

Примечания:

• 3)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого постоянного электрического напряжения 30 В.

• 4)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н

ГВТУ.687281.002 максимальное значение воспроизводимого тока 100 мА.

• 5)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н

ГВТУ.687281.002 данный функционал отсутствует.

6-7) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение измерения сопротивления электрическому току 1 Мом.

8-9) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует.

Наименование характеристики

Значение

1

2

Диапазон воспроизведений напряжения постоянного тока, В

от 1 до 1050

Пределы допускаемой относительной погрешности воспроизведений постоянного электрического напряжения, %, в диапазоне, В:

• - от 1 до 10 включ.

• - св. 10 до 1050

±2

±1

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 100 до 750

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения частотой 50 Гц, %

±5

Диапазон воспроизведений постоянного электрического тока, мА

от 5 до 2000

Пределы допускаемой относительной погрешности воспроизведений постоянного электрического тока, %

±0,5

Наименование характеристики

Значение

1

2

Диапазон измерений электрической ёмкости, мкФ

от 0,0001 до 100,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %

±10

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, Ом

от 0,1 до 540⁸

Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом:

• - от 0,1 до 10 включ.

• - св. 10 до 100 включ.

• - св. 100 до 1000 включ.

• - св. 1000 до 10000 включ.

• - св. 10000 до 100000 включ.

• - св. 100000 до 140⁶ включ.

• - св. 1 •Ю⁶ до Г10⁷ включ.

• - св. 1 •Ю⁷ до 540⁸

±0,5

±0,2

±0,1

±0,1

±0,1 ±0,1 ±0,2 ±10,0

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом

от 0,01 до 540⁸

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме, % в диапазоне, Ом:

• - от 0,01 до 10 включ.

• - св. 10 до 100 включ.

• - св. 100 до 1000 включ.

• - св. 1000 до 10000 включ.

• - св. 10000 до 100000 включ.

• - св. 100000 до 1 •Ю⁶ включ.

• - св. 1 •Ю⁶ до V10⁷ включ.

• - св. 1 •Ю⁷ до 540⁸

±0,20

±0,10 ±0,10 ±0,08 ±0,08 ±0,08 ±0,20 ±10,0

Диапазон измерений сопротивления изоляции (Кизм.изал), МОм

от 0,1 до 1000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %:

±(3 +к^изм.изол /иисп)

Диапазоны измерений напряжения постоянного тока, В

±10

±100

±700

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений постоянного электрического напряжения, %

±0,5

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического   значения   переменного   электрического

напряжения, %

±5

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,02<Иизм +0,0003)

Наименование характеристики

Значение

1

2

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянного электрического тока по двухпроводной схеме измерений, Ом

от 0,1 до 140⁶

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом:

• - от 0,1 до 10 включ.

• - св. 10 до 100 включ.

• - св. 100 до 10⁶

±0,8

±0,4

±0,2

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме измерения, Ом

от 0,01 до 140⁶

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, %, в диапазоне, Ом:

• - от 0,01 до 10 включ.

• - св. 10 до 10⁴ включ.

• - св. 10⁴ до 10⁵ включ.

• - св.10⁵ до 10⁶

±0,20

±0,15

±0,20

±0,40

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 10⁶

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004<Иизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 1000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(5 +2-к-Кизм/иисп)

Наименование характеристики

Значение

Сопротивление защитного заземления, Ом, не более

0,1

Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,

не менее

20

Электрическая прочность изоляции цепи сетевого питания, В, не менее

1500

Максимальная потребляемая мощность, кВ^А, не более¹⁰⁾

2

Габаритные размеры каждой из электронных стоек, мм, не более:¹¹⁾

- ширина

1300

- высота

2200

- длина

1200

Масса без учета ЗИП-О и ПЭВМ, кг, не более¹²⁾

500

Габаритные размеры электронных блоков (AXIe), мм, не более:¹¹⁾

- ширина

500

- высота

300

- длина

500

Масса электронных блоков (AXIe) без учета ЗИП-О и ПЭВМ, кг, не более¹²⁾

25

Наименование характеристики

Значение

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре +25 °С, %, не более

• - атмосферное давление, кПа

от +5 до +35

80 от 84,0 до 106,7

Примечания:

10-12) Не более значений, указанных в РЭ на каждое конкретное изделие

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000
