Номер по Госреестру СИ: 96821-25
96821-25 Аппаратура геодезическая спутниковая
(NAVMOPO)
Назначение средства измерений:
Аппаратура геодезическая спутниковая NAVMOPO (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства - 07.11.2030
Номер записи - 69d321de-8a65-f9e9-832e-dab3237fb232
ID в реестре СИ - 1427272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NAVMOPO V1t,
Производитель
Изготовитель - Shaoxing Hermopo Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт - г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (NAVMOPO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shaoxing Hermopo Technology Co., ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96540-25 01.10.2030 |
Системы лазерные координатно-измерительные сканирующие, NAVMOPO Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
|
96787-25 01.11.2030 |
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1 Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
|
96821-25 07.11.2030 |
Аппаратура геодезическая спутниковая, NAVMOPO Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Аппаратура геодезическая спутниковая (NAVMOPO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 3 | 1 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая (NAVMOPO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «NAVMOPO Survey». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
NAVMOPO Survey |
|
Номер версии (идентификационный номер ПО) для модификации:
|
не ниже 3.0.1.8 не ниже 10.2.3.1 не ниже 10.2.2.2 |
не ниже 1.2.1.5 |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в
-
- разделе 2 «Инструкции по эксплуатации» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая NAVMOPO V1t»;
-
- разделе 2 «Инструкции по эксплуатации» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая NAVMOPO V10a»;
-
- разделе 2 «Инструкции по эксплуатации» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая NAVMOPO V10i».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374
Стандарт предприятия Shaoxing Hermopo Technology Co.,ltd., Китай Правообладатель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район Юэчэн, город Шаосин, провинция Чжэцзян, Китай
Изготовитель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район Юэчэн, город Шаосин, провинция Чжэцзян, Китай
Тел.: +8618157540046
E-mail: sales@navmopo.com
Производственная площадка:
FJ Dynamics Technology Academy (Chang Zhou) Co., Ltd.
Адрес: Китай, г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Тел.: +8618157540046
E-mail: sales@navmopo.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, РОССИЯ, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Правообладатель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район Юэчэн, город Шаосин, провинция Чжэцзян, Китай
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема. Аппаратура модификаций NAVMOPO V10a, NAVMOPO V10i оснащена фотокамерой. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
-
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
-
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
-
- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;
-
- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: RINEX 3.х;
-
- для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.0, RTCM 3.2, RTCM 3.3 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
-
- иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;
-
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TRIMMARK III, TT450S, Transparent EOT.
Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.
На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.
Управление аппаратурой осуществляется с помощью полевого контроллера или через WEB-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: Г1, Г2, Г3; GPS L1C/A, L2P, L2C, L5, L1C; Beidou: B11, B21, B31, B1C, B2a, B2b, Galileo: E1, E5a, E5b, E6, QZSS: L1 C/A, L1C, L2C, L5; SBAS: L1C/A, L5, IRNSS: L5.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры и «Дифференциальные кодовые измерения (DGPS)».
Аппаратура модификаций модификаций NAVMOPO V10a, NAVMOPO V10i дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой.
К средствам измерения данного типа относится аппаратура геодезическая спутниковая NAVMOPO модификаций NAVMOPO V1t, NAVMOPO V10a, NAVMOPO V10i.
Аппаратура выпускается под торговой маркой NAVMOPO, которая наносится на верхнюю панель и маркировочную табличку аппаратуры.
Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса. Общий вид маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 2.
Место нанесения заводского номера
а) б) в)

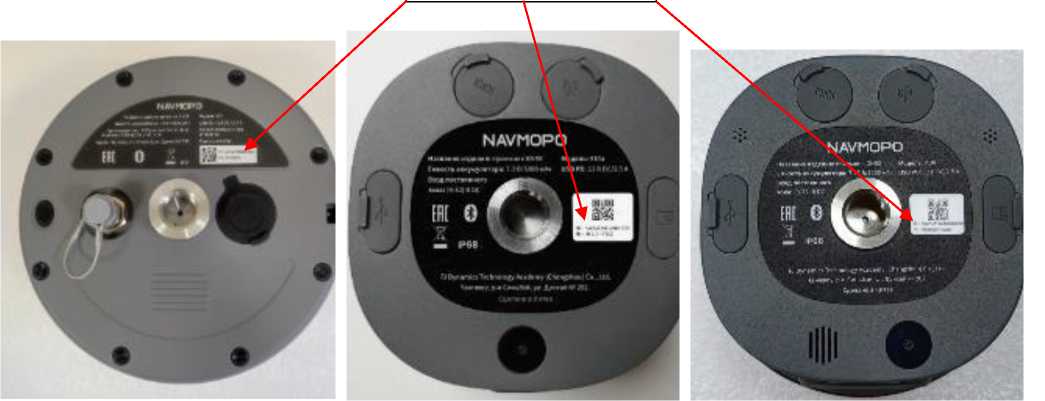

Рисунок 1 - Общий вид маркировочной таблички
а) модификация NAVMOPO V1t; б) модификация NAVMOPO V10a; в) модификация NAVMOPO V10i
а) б) в)

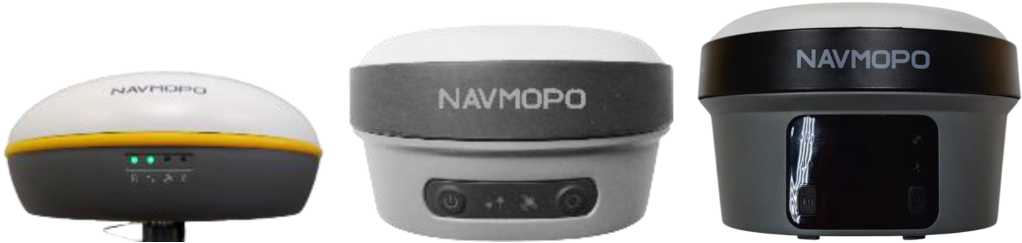

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой NAVMOPO а) модификация NAVMOPO V1t; б) модификация NAVMOPO V10a;
в) модификация NAVMOPO V10i
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя) |
NAVMOPO |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Контроллер |
- |
1 шт. |
|
Радиоантенна |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах:
|
±2<2,5+0,5-10-6-L) ±2<5,0+0,5-10-6-L) ±2<8+1,0-10-6-L) ±2^(15+1,0-10-6-D) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм* - в плане |
±2<10,5+1,0-10-6Ъ+0,2-а) |
|
- по высоте |
±2<17,5+1,0-10-6Ъ+0,2-а) |
|
- «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой, мм* - в плане |
±2<10,5+1,0-10-6-L+30+0,2-a) |
|
- по высоте |
±2<17,5+1,0-10-6Ъ+30+0,2-а) |
|
- «Дифференциальные кодовые измерения (DGPS)», мм: - в плане |
±500 |
|
- по высоте |
±1000 |
|
* - допускается наклон от 0 до 30 °. Примечания 1. L - длина линии, вычисленная по измеренным длинам базисов в мм. | |
|
2. а - угол наклона аппаратуры в градусах. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
NAVMOPO | ||
|
V1t |
V10a |
V10i | |
|
Количество каналов |
965 |
1408 |
1408 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +75 |
от -30 до +60 |
от -30 до +60 |
|
Параметры электрического питания: - напряжение источника питания постоянного тока, В |
от 9 до 32 |
от 9 до 28 |
от 9 до 28 |
|
Средний срок службы, лет |
5 |
5 |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
5000 |
5000 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
162x162x86 |
130x130x68 |
130x130x83 |
|
Масса, кг, не более |
1,00 |
0,80 |
0,97 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
