Номер по Госреестру СИ: 96787-25
96787-25 Системы лазерные координатно-измерительные сканирующие
(NAVMOPO P1)
Назначение средства измерений:
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1 (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 2
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 54dae7c1-ef87-8eed-f98a-68143de21e34
ID в реестре СИ - 1427214
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NAVMOPO P1, -,
Производитель
Изготовитель - Shaoxing Hermopo Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт - г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы лазерные координатно-измерительные сканирующие (NAVMOPO P1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shaoxing Hermopo Technology Co., ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96540-25 01.10.2030 |
Системы лазерные координатно-измерительные сканирующие, NAVMOPO Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
|
96787-25 01.11.2030 |
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1 Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
|
96821-25 07.11.2030 |
Аппаратура геодезическая спутниковая, NAVMOPO Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Системы лазерные координатно-измерительные сканирующие (NAVMOPO P1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 3 | 1 | 3 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Системы лазерные координатно-измерительные сканирующие (NAVMOPO P1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.
Для обработки результатов измерений используется программное обеспечение (далее -ПО) «NAVMOPO Model».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
NAVMOPO Model |
|
Номер версии (идентификационный номер ПО) |
1.3.х* |
1.000.N.0xxx** |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
|
* «х» принимает значения от 0 до 9 ** «ххх» принимает значения от 000 до 999 | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Приложение» документа «Руководство по эксплуатации. Системы лазерные координатно-измерительные сканирующие NAVMOPO P1».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374
Стандарт предприятия Shaoxing Hermopo Technology Co., ltd. «Системы лазерные координатно-измерительные сканирующие NAVMOPO P1»
Правообладатель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, зд. 19. № 11, ул. Фаньронг, пр-кт Лихай, р-н Юэчэн, г. Шаосин, провинция Чжэцзян, Китай
Изготовитель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, зд. 19. № 11, ул. Фаньронг, пр-кт Лихай, р-н Юэчэн, г. Шаосин, провинция Чжэцзян, Китай
Тел.: +8618157540046
E-mail: sales@navmopo.com
Производственная площадка:
FJ Dynamics Technology Academy (Chang Zhou) Co., Ltd.
Адрес: Китай, г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Тел.: +8618157540046
E-mail: sales@navmopo.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, РОССИЯ, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Правообладатель
Shaoxing Hermopo Technology Co.,ltd., Китай
Адрес: Номер 301. 3-й этаж, зд. 19. № 11, ул. Фаньронг, пр-кт Лихай, р-н Юэчэн, г. Шаосин, провинция Чжэцзян, Китай
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трехмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Основными компонентами систем являются камера, ручка с платформой для геопривязки и сканер, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота, электронный управляющий блок. Для связи камеры и сканера используется соединительный провод.
Управление системами осуществляется при помощи кнопок, находящихся на корпусе сканера, с помощью внешних устройств по радиоканалу сети Wi-Fi.
Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации систем не предусматривают внешних механических регулировок.
Общий вид систем представлен на рисунке 1.

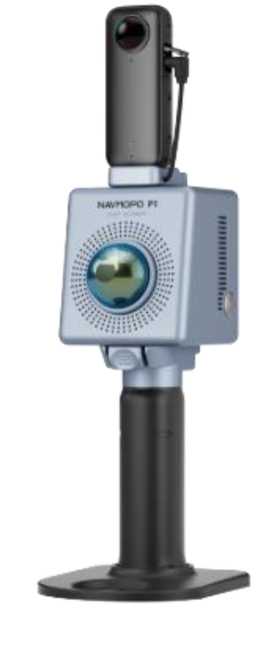

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих NAVMOPO P1
Address: Китай, г. Чэ»мжоу,р-н
Синьбзй.ул. Дунхаи,д-202
NAVMOPO
Product Name: NAVMOPO Pl LiDAR Scanner Product Model: Pl
Input: 10.8/14.4 V — 5 A MAX Manufacturer: FJ Dynamics Technology Academy (Chang Zhou) Co., ltd ——
Место нанесения заводского номера

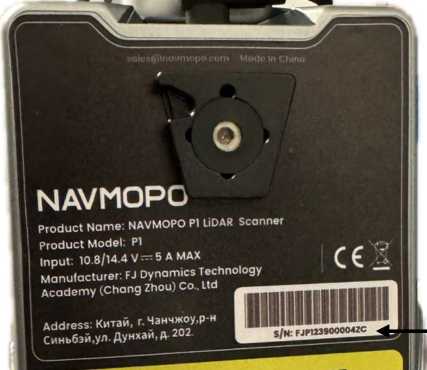

Рисунок 2 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон сканирования, м |
от 1,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
приращений в условной системе координат, по каждой из осей | |
|
координат, мм: | |
|
- в диапазоне от 1,5 до 30 м включ. |
±10 |
|
- в диапазоне св. 30 до 70 м включ. |
±20 |
|
- в диапазоне св. 70 до 100 м включ. |
±30 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования:
|
360° 59° |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
115х114х95 |
|
Масса, кг, не более |
0,8 |
|
Напряжение питания от источника постоянного тока, В |
10,8 |
|
Средняя наработка на отказ, часы |
5000 |
|
Срок службы, лет |
5 |
|
Условия эксплуатации:
|
от -30 до +60 до 80 |
