Номер по Госреестру СИ: 96747-25
96747-25 Штангенциркули специальные
(INSIZE)
Назначение средства измерений:
Штангенциркули специальные INSIZE (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, измерений глубин пазов, выемок, канавок, проточек, ширины пазов, выступов, высоты уступов, толщины стенок труб, дисковых и барабанных тормозов, диаметров барабанных тормозов и торцевых канавок на уплотнительных фланцах, расстояний между центрами отверстий и между центрами отверстий и ребром изделий, выполнения разметочных работ.

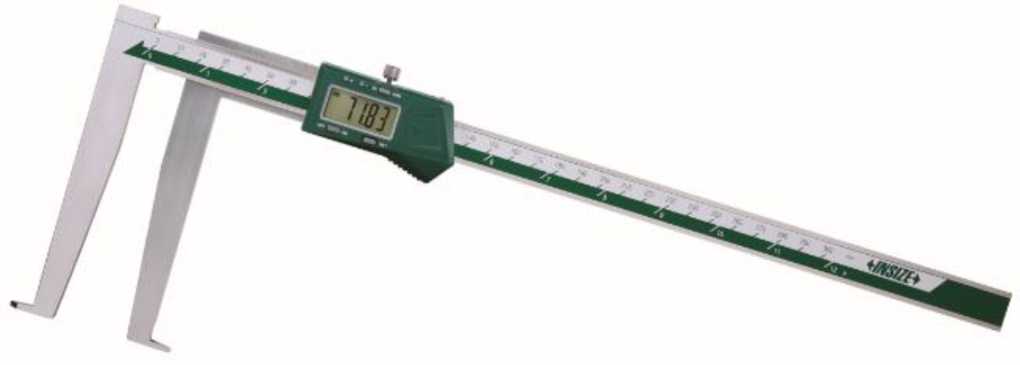

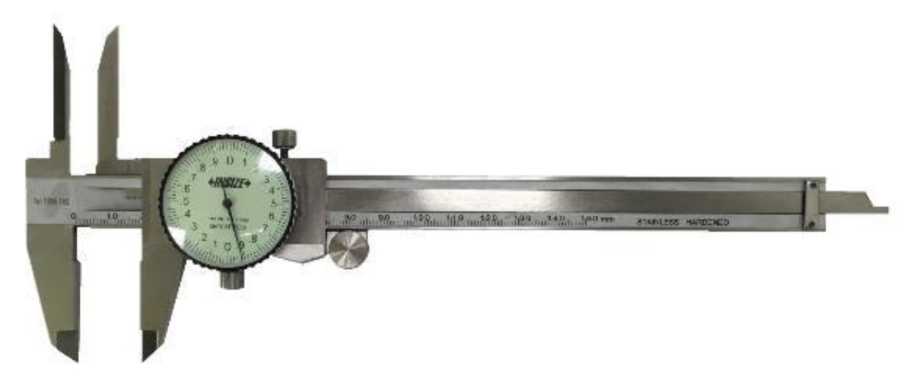

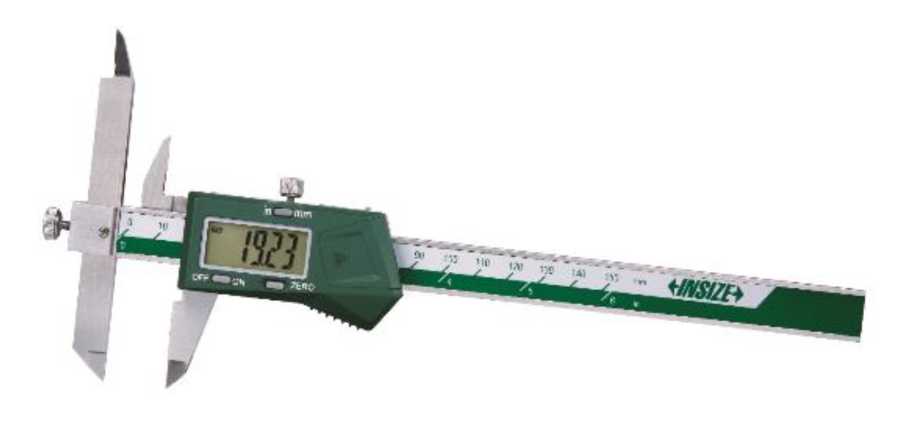

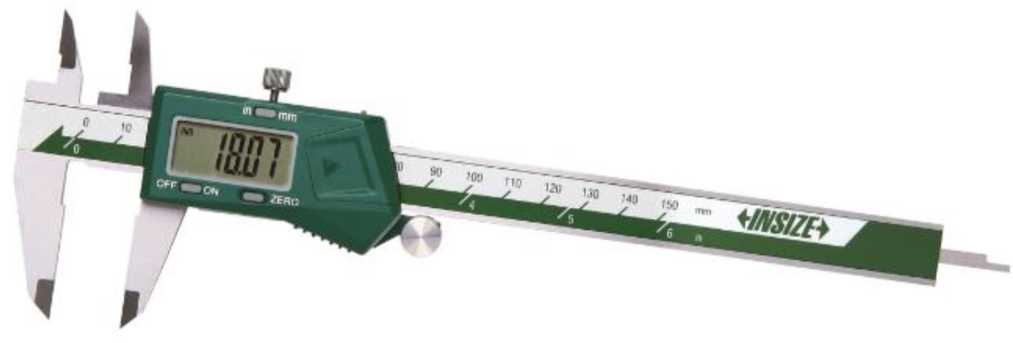

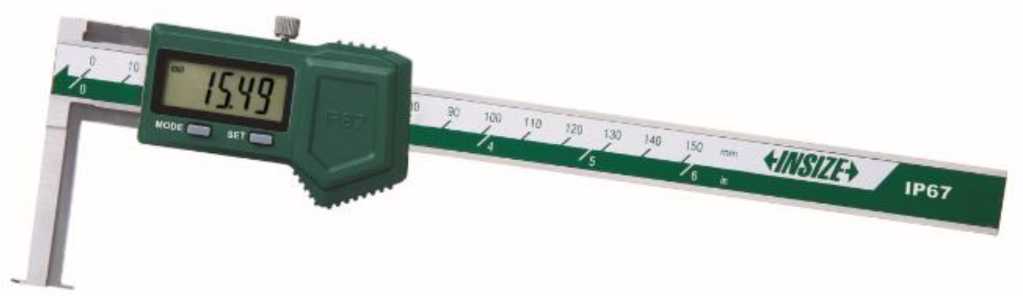

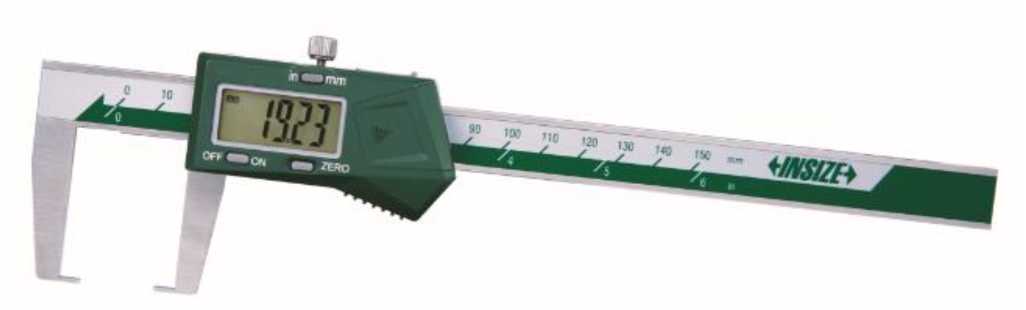

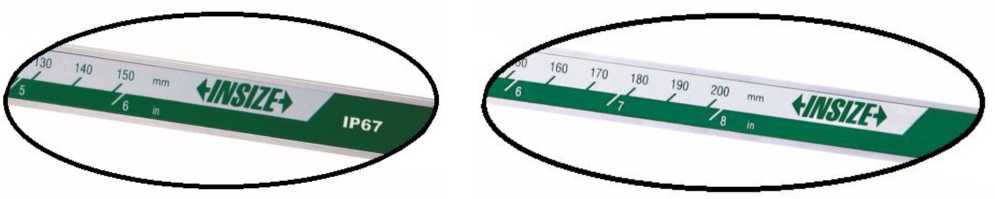

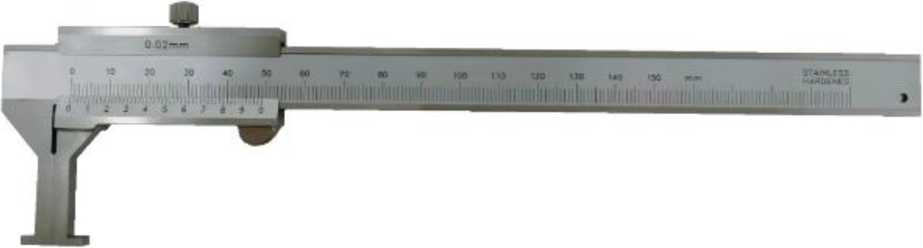

Внешний вид.
Штангенциркули специальные
Рисунок № 1

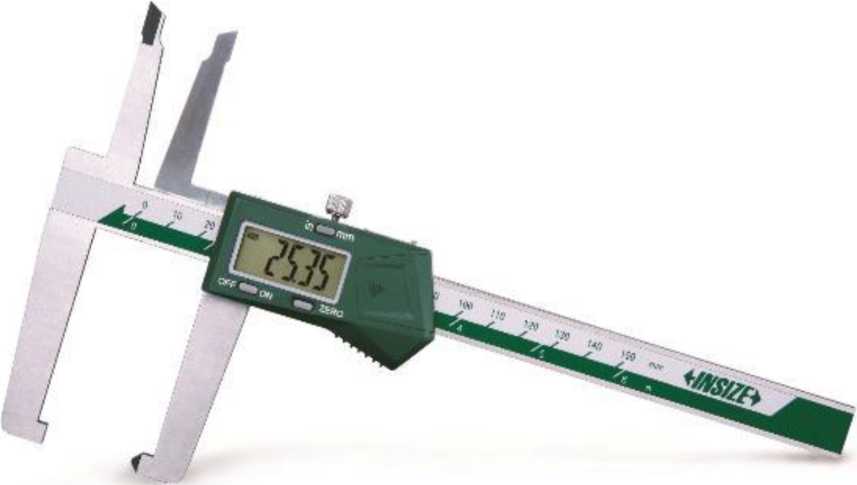

Внешний вид.
Штангенциркули специальные

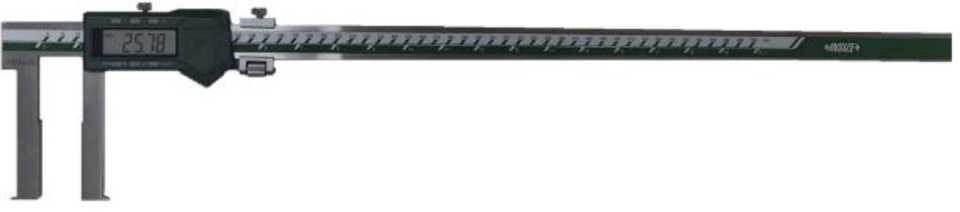

Рисунок № 2

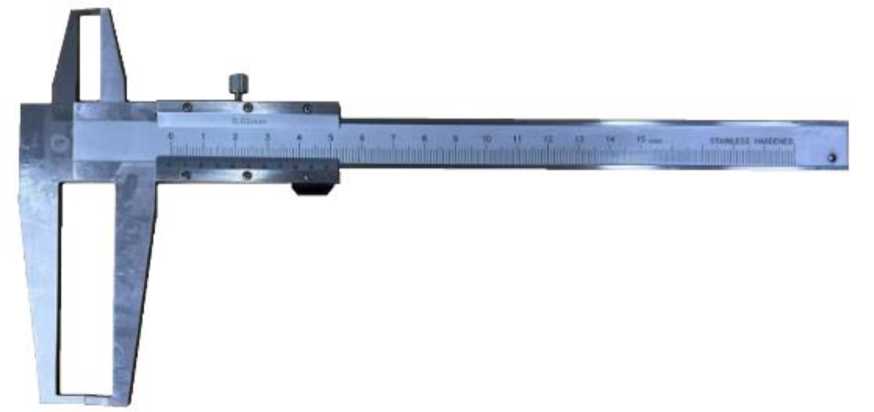

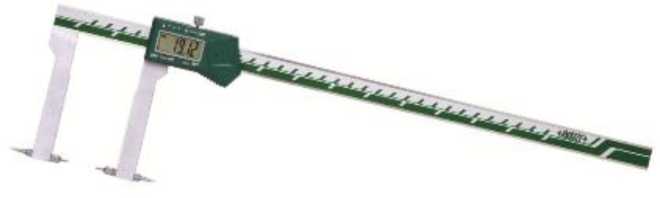

Внешний вид.
Штангенциркули специальные
Рисунок № 3

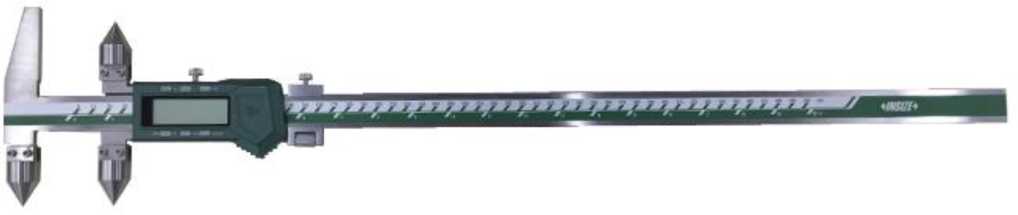

Внешний вид.
Штангенциркули специальные
Рисунок № 4

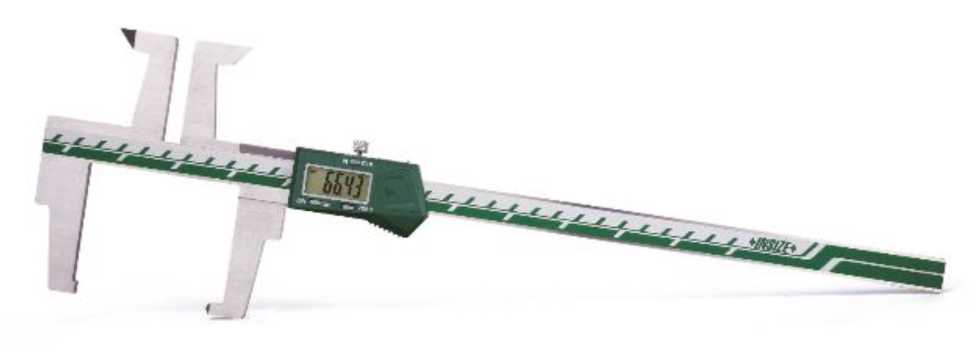

Внешний вид.
Штангенциркули специальные
Рисунок № 5

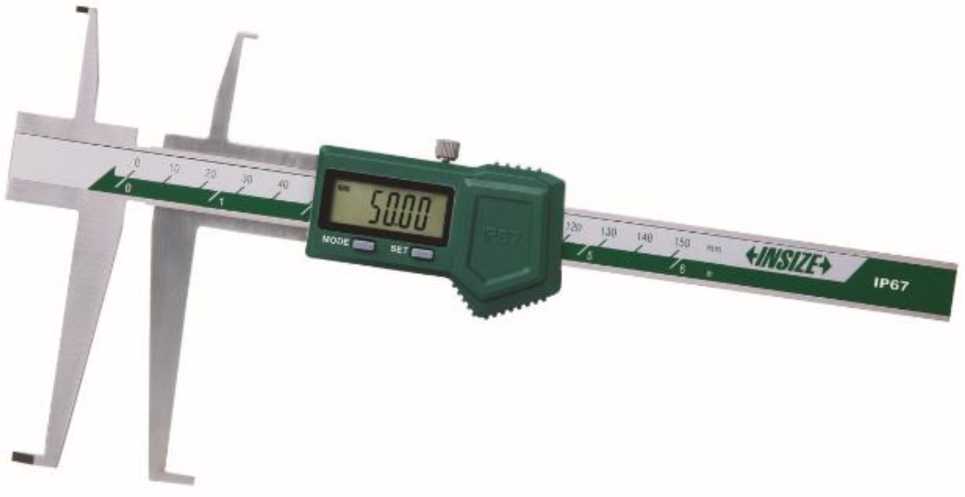

Внешний вид.
Штангенциркули специальные
Рисунок № 6

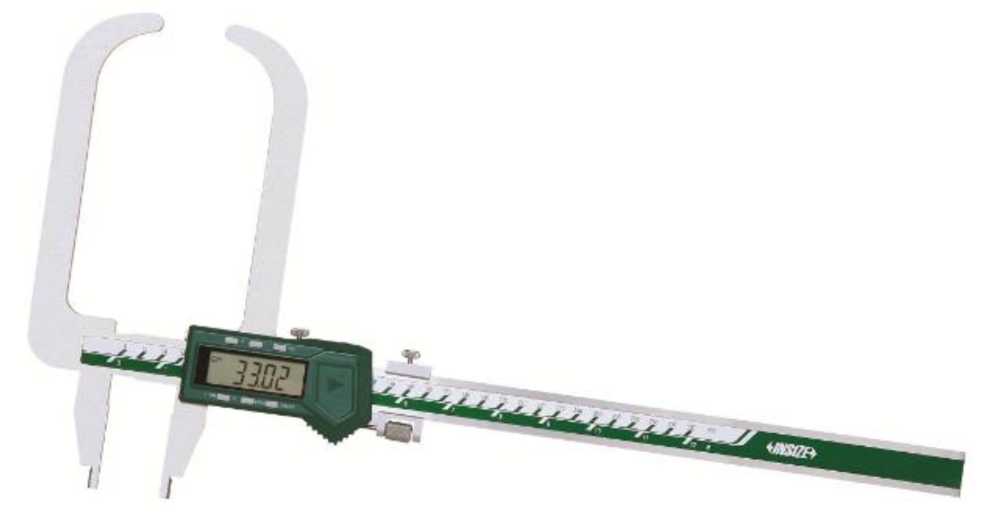

Внешний вид.
Штангенциркули специальные
Рисунок № 7

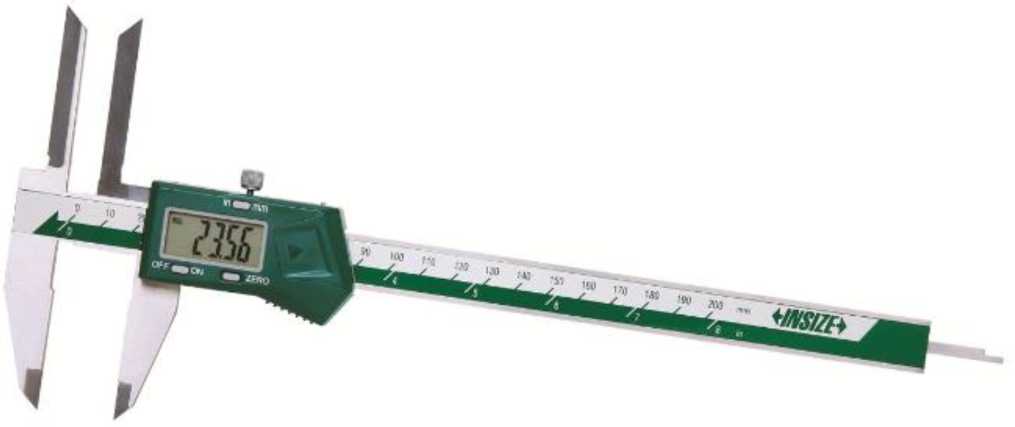

Внешний вид.
Штангенциркули специальные
Рисунок № 8
Внешний вид.
Штангенциркули специальные

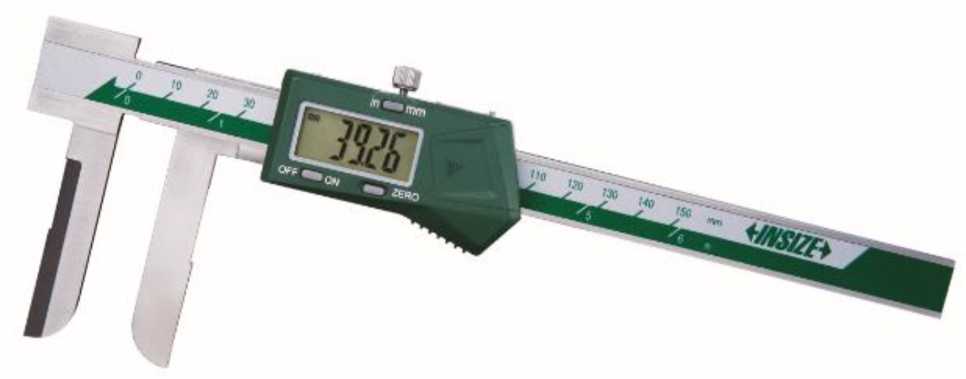

Рисунок № 9
Внешний вид.
Штангенциркули специальные

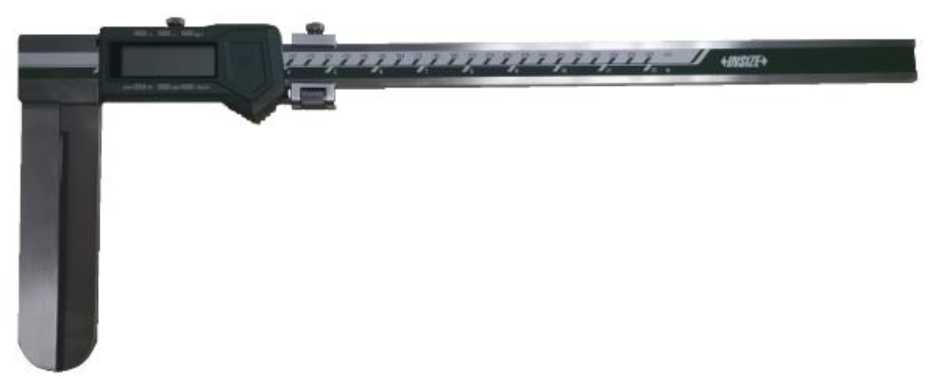

Рисунок № 10
Общие сведения
Дата публикации - 01.11.2025
Срок свидетельства - 29.10.2030
Номер записи - 4028d5fa-5f77-6ce6-d46f-8fb1b8df1a6a
ID в реестре СИ - 1427237
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
1192-300А, 1192, 1187 исполнение 150A, 1187, 1186-300, 1186-150A, 1185, 1179-1000, 1178-300, 1178 исполнение 300, 1178 исп. 300, 1176; исполнение 150, 1176-150, 1176 исполнение 150, 1176 исп. 200, 1176, 1124-300A, 1122-200, 1121-500A, 1121-200А,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт - 80 Xiangyang Road, Suzhou New District, 215009
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 97
Выдано извещений - 1
Кол-во периодических поверок - 32
Кол-во средств измерений - 19
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2327 от 2025.10.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Штангенциркули специальные (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95834-25 09.07.2030 |
Нутромеры индикаторные специальные, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
96160-25 |
Штангенциркули, INSIZE 1120-150А INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
96747-25 29.10.2030 |
Штангенциркули специальные, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
97729-26 16.02.2031 |
Штангенрейсмасы, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Штангенциркули специальные (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 26 | 8 | 26 | 0 | 0 | 26 | 26 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 3 | 2 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 7 | 1 | 6 | 1 | 0 | 7 | 6 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 10 | 15 | 0 | 0 | 15 | 15 | 0 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 10 | 3 | 9 | 1 | 0 | 10 | 9 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| НПАО "ГИДРОМАШ" (727) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенциркули специальные (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Лист № 26 Всего листов 49
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия INSIZE CO., LTD, Китай «Штангенциркули специальные INSIZE».
Правообладатель
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
INSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn INSIZE CO., LTD, Китай Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China Тел: + 86-512-68099993 Факс: + 86-512-68085081 E-mail: china@insize.com Web-сайт: www.insize.cn
Изготовители
Принцип действия штангенциркулей с отчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству, варианты исполнения которого представлены на рисунке 73. Имеется возможность установки нуля в любой точке диапазона измерений.
Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки, штангенциркули с цифровым отсчетным устройством могут иметь разметку шкалы на штанге в виде делений с оцифровкой или только в виде делений разметки (рисунок 72).
Штангенциркули с цифровым отсчетным устройством изготавливаются в следующих модификациях:
-
- 1161, 1164, 1172, 1185, 1187, 1533, 1535 - для измерений наружных размеров односторонние;
-
- 1162 - для измерений наружных размеров односторонние с глубиномером;
-
- 1184 - для измерений наружных размеров и высоты уступов двусторонние с глубиномером;
-
- 1120, 1121, 1122, 1123, 1178, 1520, 1538 - для измерений внутренних размеров односторонние;
-
- 1128, 1176 - для измерений внутренних размеров двусторонние;
-
- 1124, 1125, 1527, 1528, 1530 - для измерений наружных и внутренних размеров односторонние;
-
- 1129, 1167, 1168, 1186, 1536 - для измерений наружных и внутренних размеров двусторонние;
-
- 1138, 1191, 1526, 1532, 1534 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
-
- 1177, 1192, 1524 - для измерений расстояний между отверстиями и между отверстием и плоскостью односторонние;
-
- 1521, 1525 - для измерений расстояний между отверстиями и между отверстием и плоскостью двусторонние;
-
- 1179 - для измерений диаметров торцевых канавок на уплотнительных фланцах односторонние.
Штангенциркули с отсчетом по нониусу изготавливаются в следующих модификациях:
-
- 1262 - для измерений внутренних размеров односторонние;
-
- 1199 - для измерений внутренних размеров двусторонние;
-
- 1291 - для измерений наружных и внутренних размеров двусторонние с глубиномером;
-
- 7202, 7203 - для проведения разметочных работ односторонние.
Штангенциркули с отсчетом по круговой шкале изготавливаются в следующих модификациях:
-
- 1376 - для измерений внутренних размеров двусторонние, с глубиномером;
-
- 1338 - для измерений наружных и внутренних размеров двусторонние,
с глубиномером.
В зависимости от модификации штангенциркули отличаются: диапазоном измерений размеров, значением отсчета по нониусу (при его наличии), значением длины вылета губок для внутренних и/или наружных измерений, формой и размерами измерительных поверхностей, пределами допускаемой абсолютной погрешности, наличием или отсутствием глубиномера, и рядом других конструктивных особенностей, связанных с особенностями применения.
Штангенциркули с отсчетом по нониусу состоят из штанги, рамки (двух рамок для модификации 7203), зажимающего элемента (двух элементов для модификации 7203), приводного ролика, губок для измерений наружных и/или внутренних размеров, разметочных губок (модификации 7202, 7203), глубиномера (при его наличии).
Штангенциркули с отчетом по круговой шкале состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика, глубиномера и губок для измерений наружных и/ или внутренних размеров.
Штангенциркули с цифровым отсчетным устройством состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента (кроме модификации 1162), приводного ролика (модификация 1184) или рамки микроподачи (модификация 1120 исполнения 500, 5001, 5002, 500WL, 5001WL, 5002WL; модификация 1121 исполнения 500А, 5001, 5002, 500AWL, 5001WL, 5002WL; модификация 1123 исполнения 300А; модификация 1125 исполнения 600, 1000, 600WL, 1000WL; модификация 1177 исполнения 500, 1000, 1500, 500WL; модификация 1179 исполнения 600, 1000, 600WL; модификация 1185 исполнения 300А, 300AWL; модификация 1187 исполнения 300А, 500А, 300AWL, 500AWL; модификация 1192 исполнения 500А, 1000А, 1500А, 500AWL; модификация 1525 исполнения 500, 1000, 1500, 500WL; модификация 1533 исполнения 500, 500WL; модификация 1536 исполнения 300, 300WL), упоров для измерений на фиксированной высоте (модификация 1538), сменных наконечников различной формы (модификации 1124, 1125, 1526, 1527, 1528, 1530), губок для измерений наружных и/или внутренних размеров, высоты уступов, расстояний между центрами отверстий и/или отверстием и плоскостью и/или диаметров торцевых канавок на уплотнительных фланцах, глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля с цифровым отсчетным устройством осуществляется от встроенного источника питания.

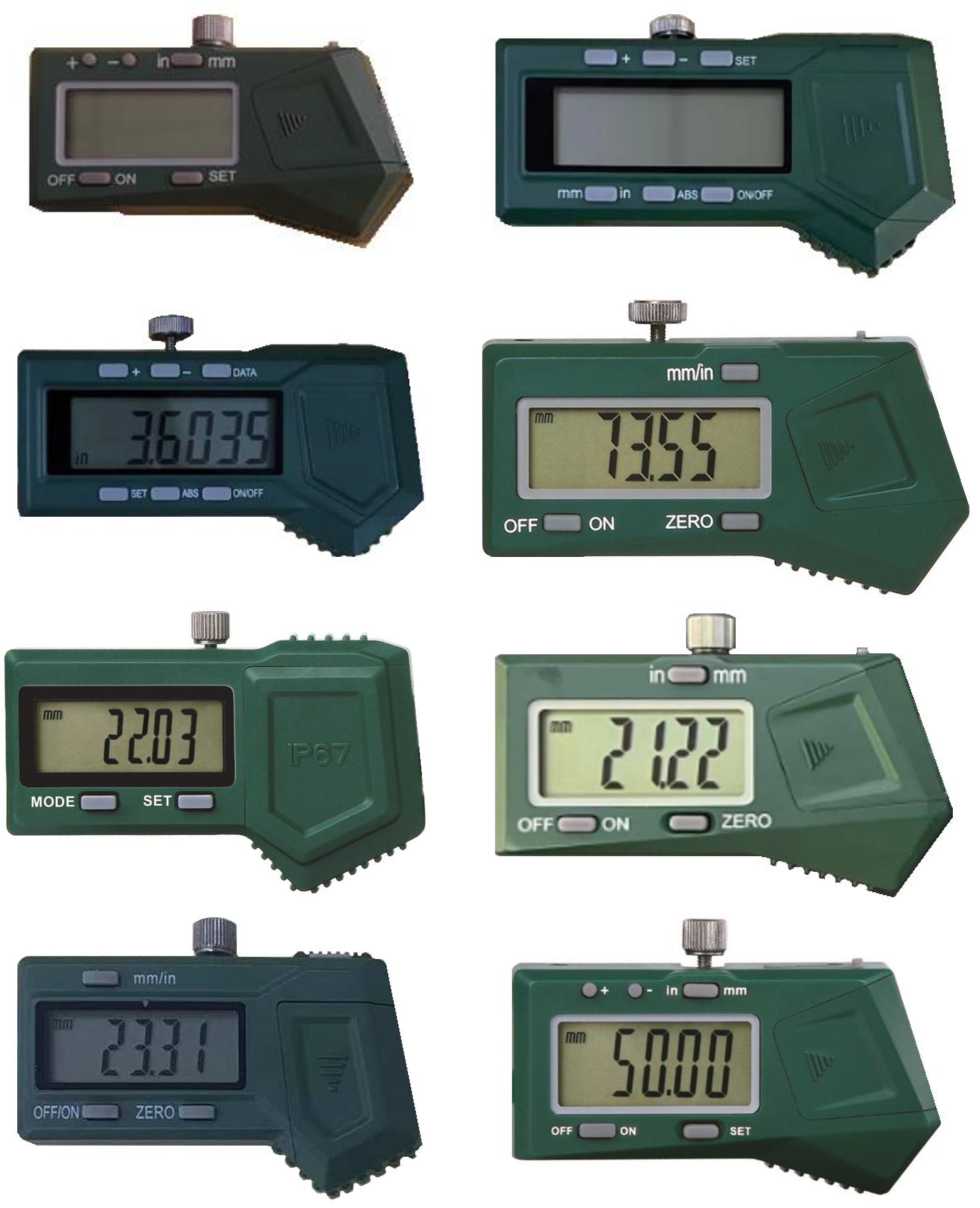

Штангенциркули с цифровым отсчетным устройством в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
WL - означает наличие встроенной беспроводной передачи измеренных данных;
А, B, P - часть маркировки изготовителя.
Штангенциркули с отсчетом по нониусу в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А - часть маркировки изготовителя.

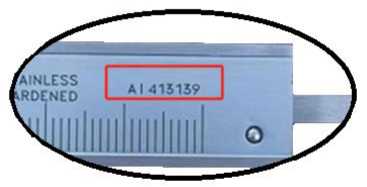

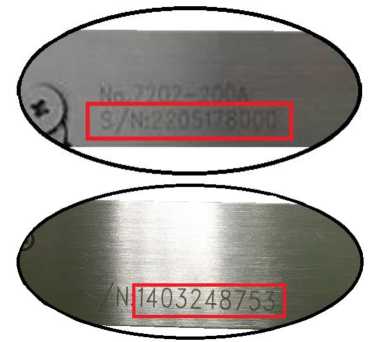

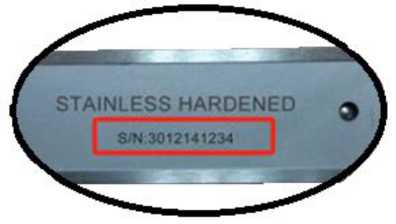

Серийный номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством методом лазерной гравировки в местах, указанных на рисунке 74, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Штангенциркули в процессе эксплуатации не предусматривают механических регулировок.

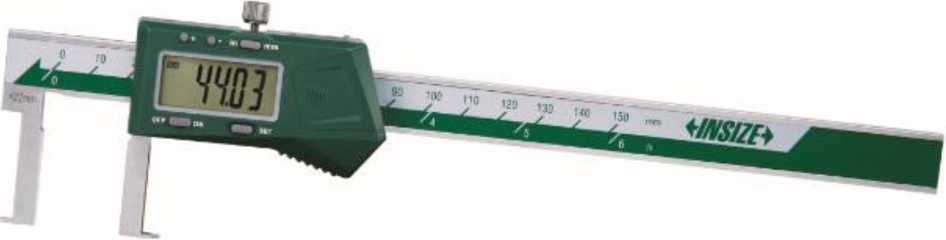

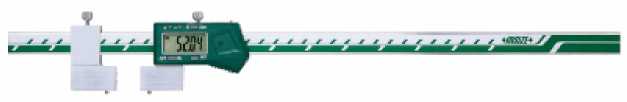

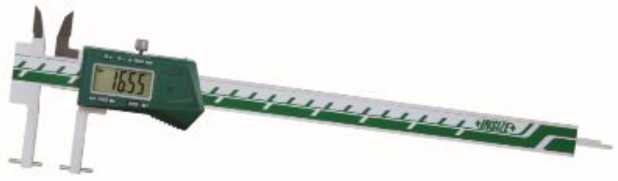

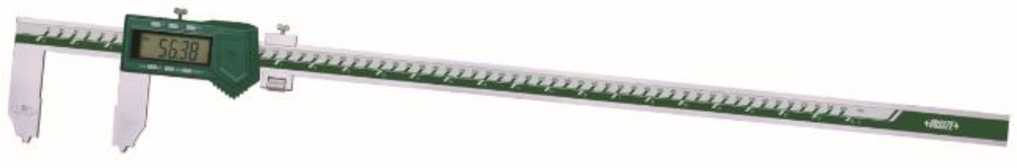

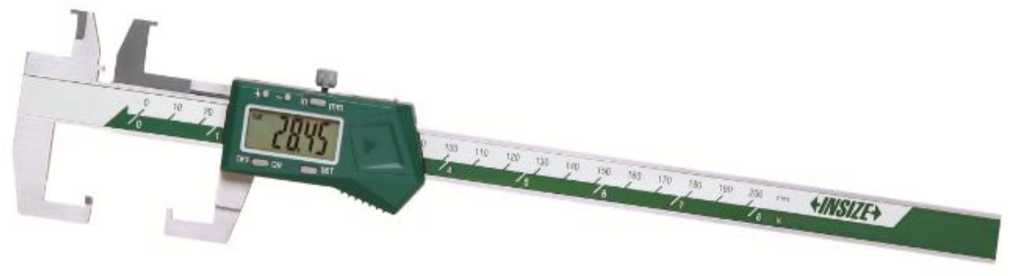

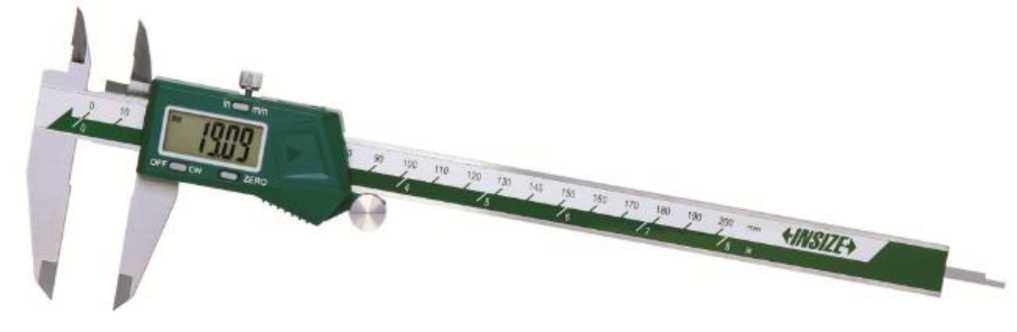

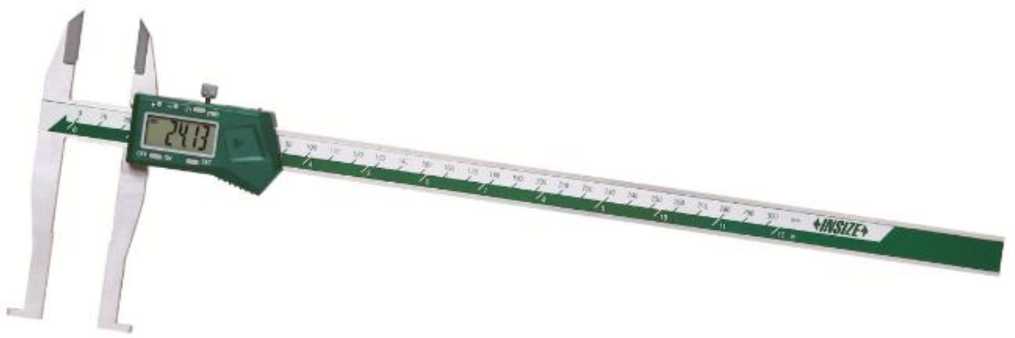

Общий вид штангенциркулей специальных INSIZE указан на рисунках 1 - 71.

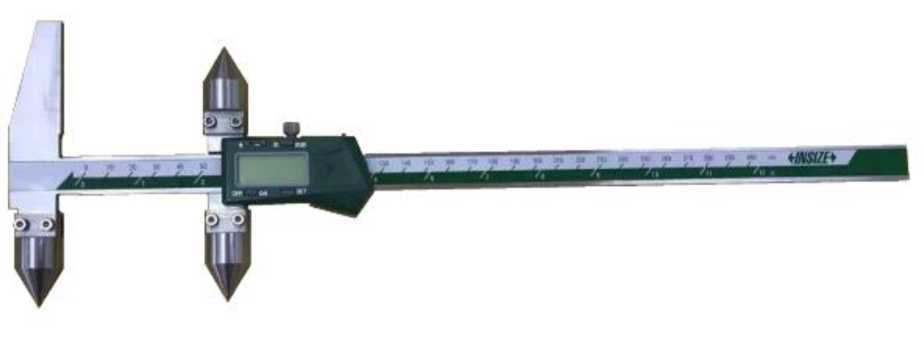

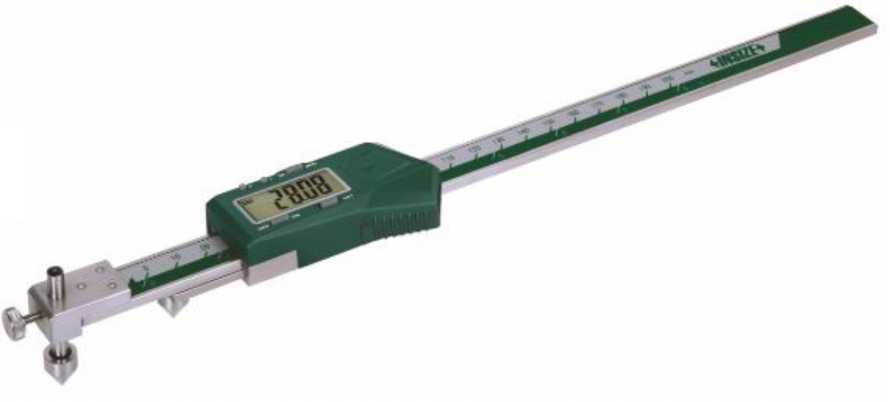

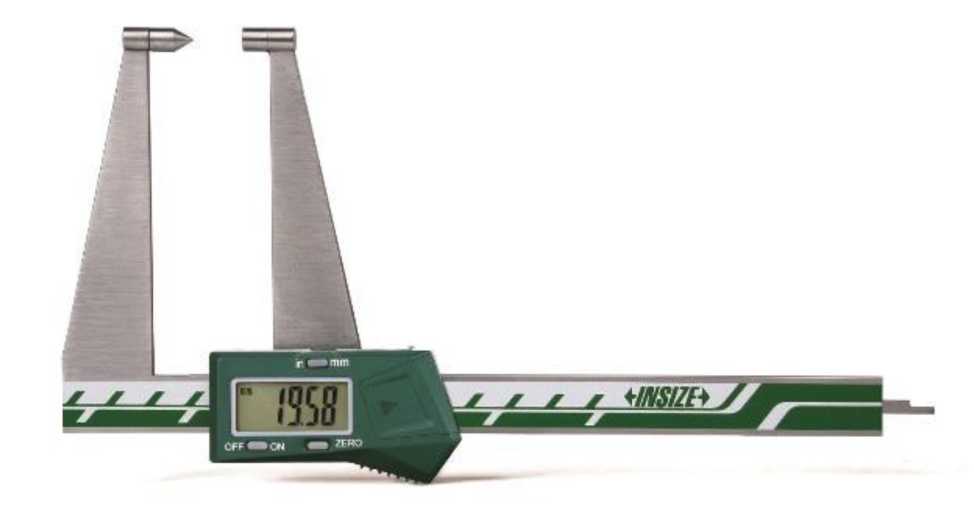

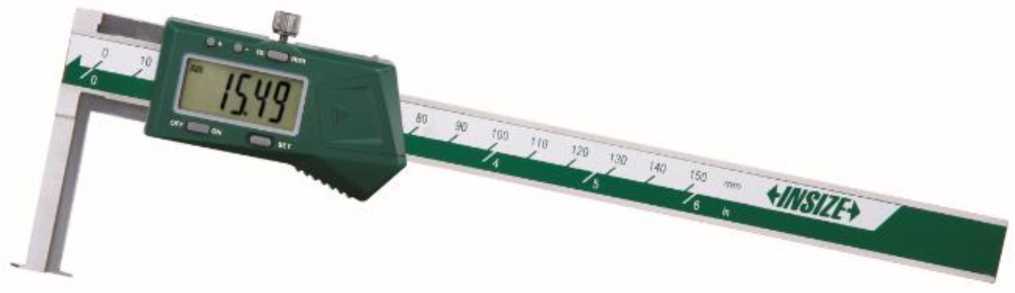

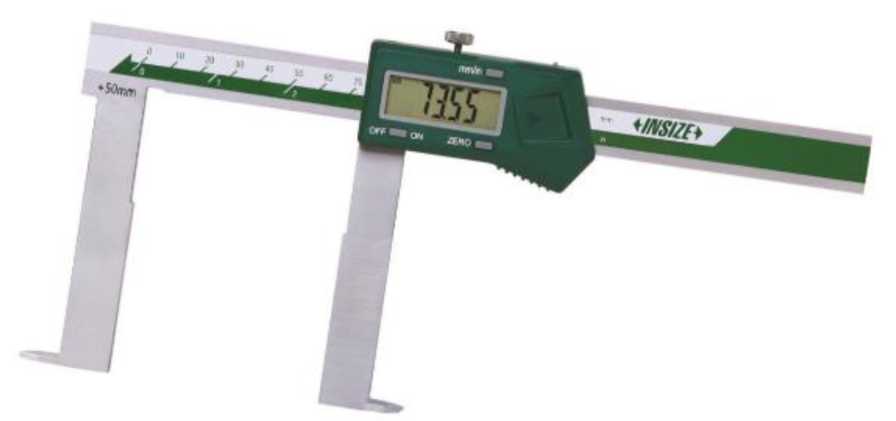

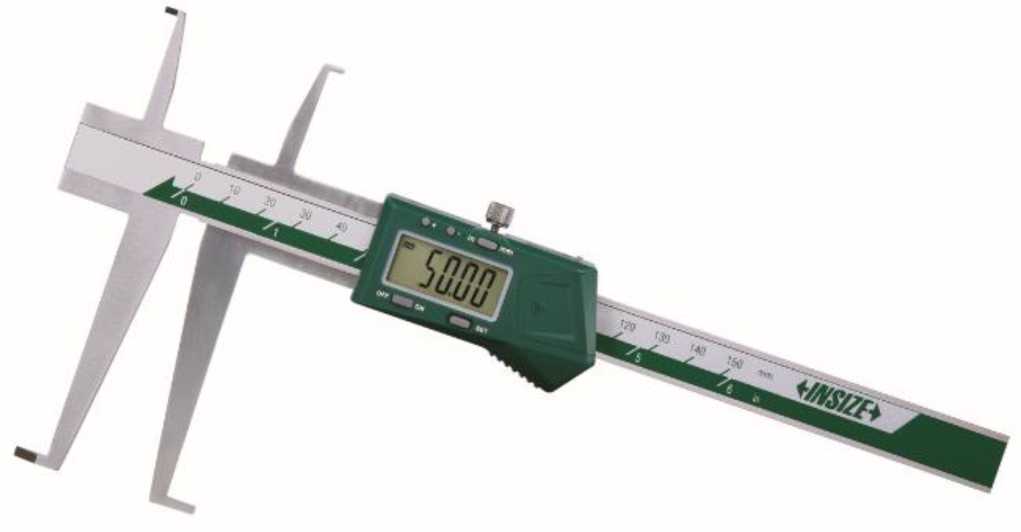

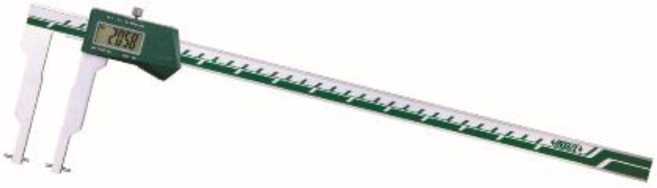

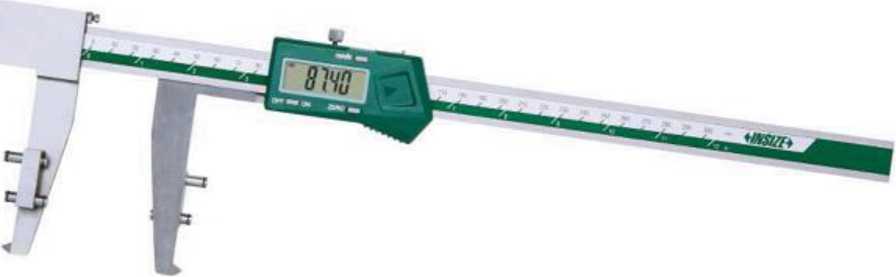

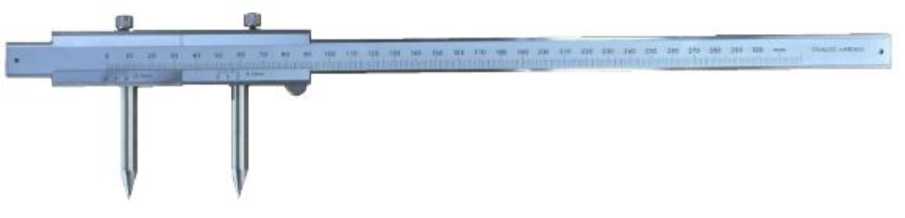

Рисунок 1 - Общий вид штангенциркулей модификации 1120 исполнений 150А, 1501, 200А, 2001, 300А, 3001, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001WL

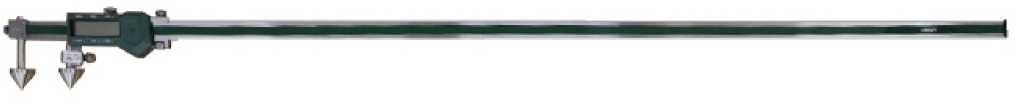

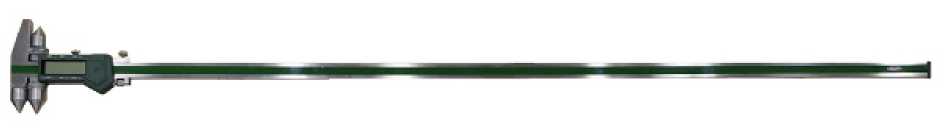

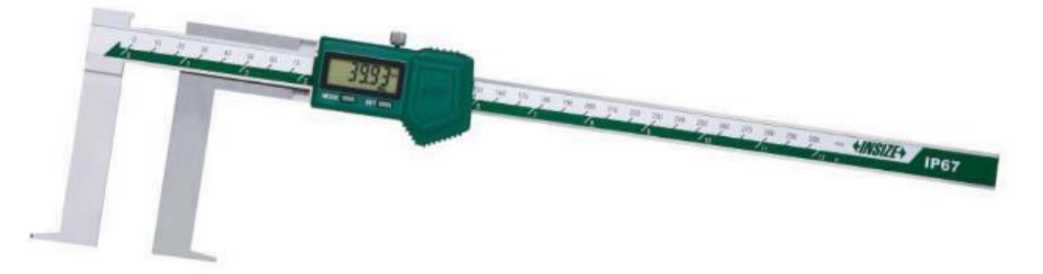

Рисунок 2 - Общий вид штангенциркулей модификации 1120 исполнений 500, 5001, 5002,
500WL, 5001WL, 5002WL

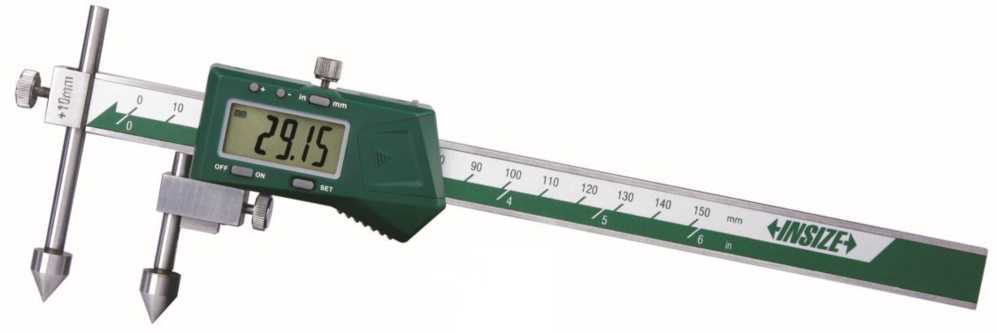

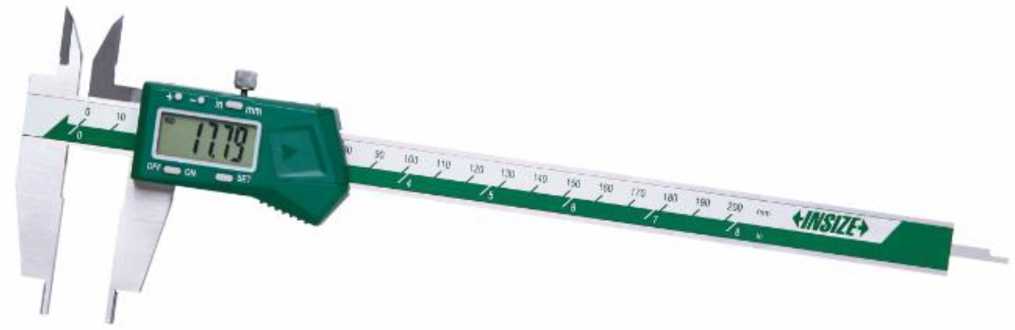

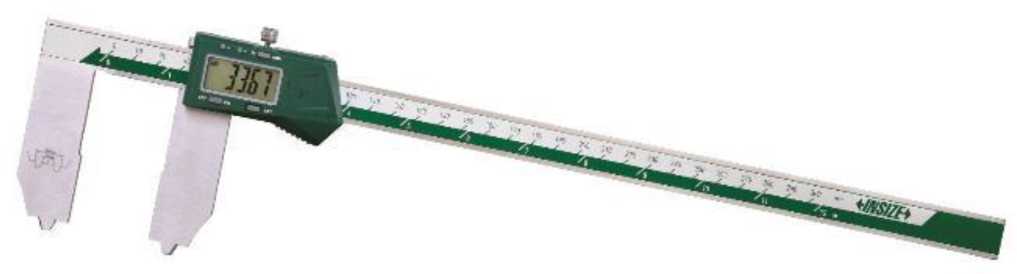

Рисунок 3 - Общий вид штангенциркулей модификации 1120 исполнений 150B, 200B, 300B

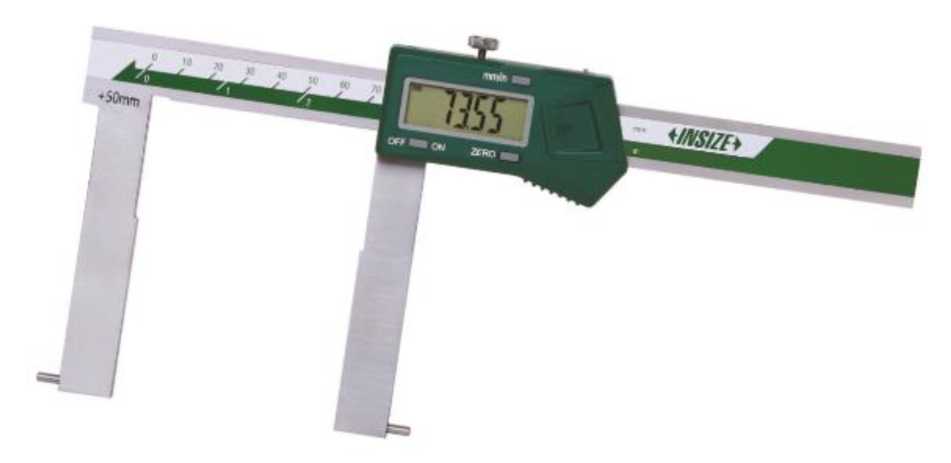

Рисунок 4 - Общий вид штангенциркулей модификации 1120 исполнений 150P

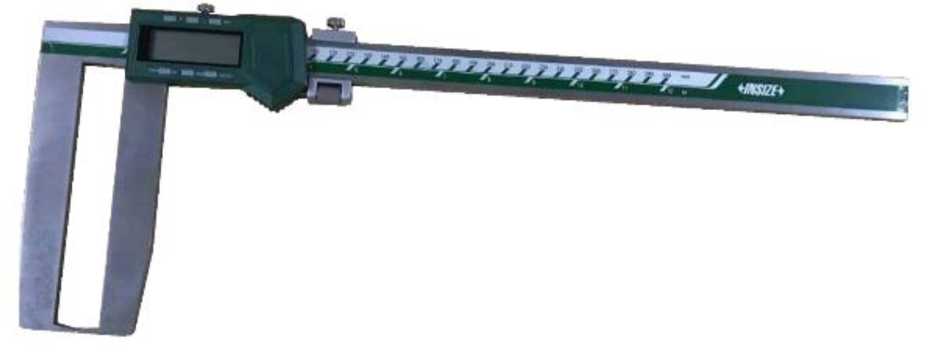

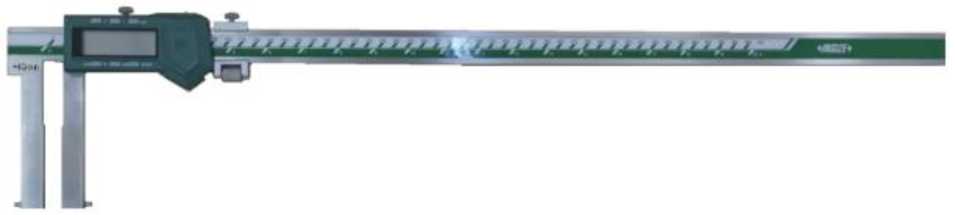

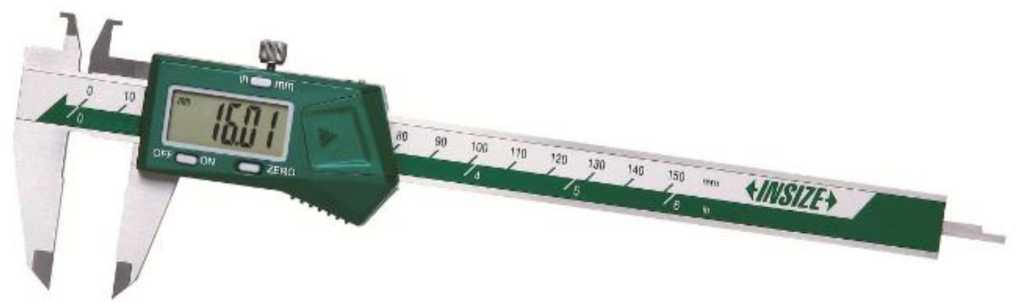

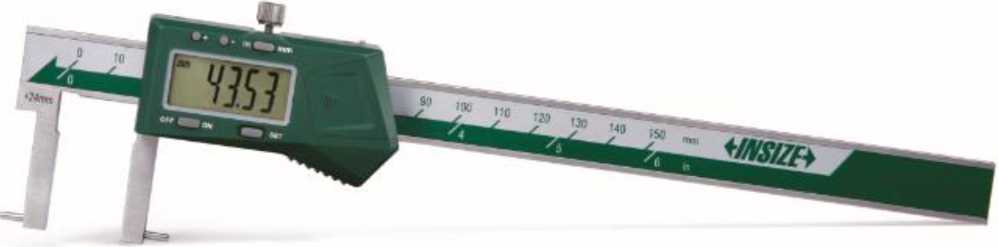

Рисунок 5 - Общий вид штангенциркулей модификации 1121 исполнений 150A, 1501, 200A, 2001, 300A, 3001A, 150AWL, 1501WL, 200AWL, 2001WL, 300AWL, 3001AWL

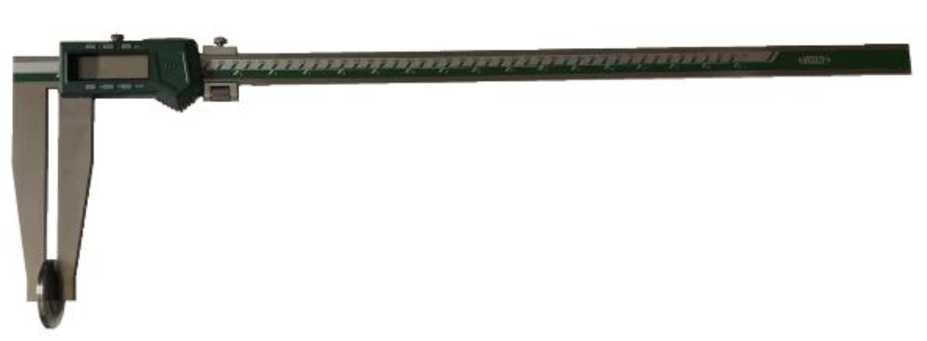

Рисунок 6 - Общий вид штангенциркулей модификации 1121 исполнений 500А, 5001, 5002, 500AWL, 5001WL, 5002WL

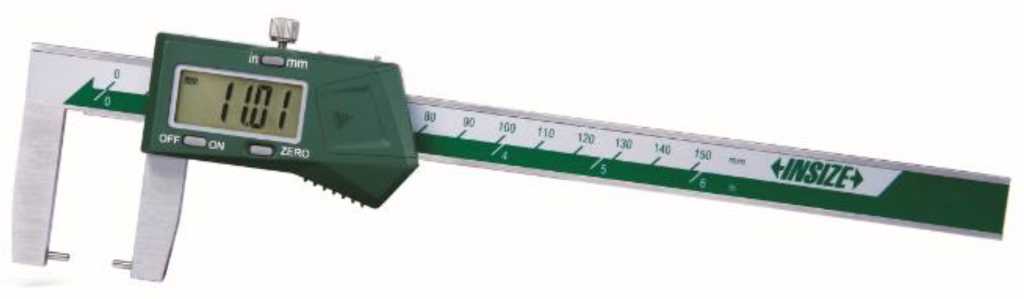

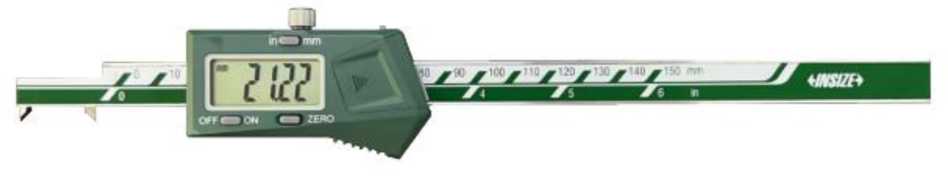

Рисунок 7 - Общий вид штангенциркулей модификации 1121 исполнений 150B, 200B, 300B

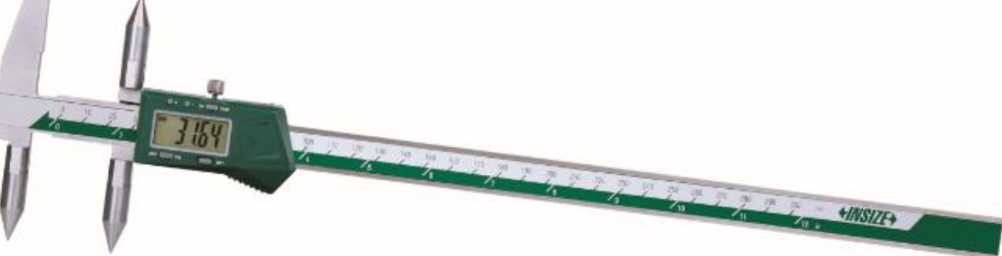

Рисунок 8 - Общий вид штангенциркулей модификации 1122 исполнений 150, 200, 150WL,
200WL
Рисунок 9 - Общий вид штангенциркулей модификации 1122 исполнений 300, 300WL
Рисунок 10 - Общий вид штангенциркулей модификации 1123 исполнений 150A, 200A, 150AWL, 200AWL
Рисунок 11 - Общий вид штангенциркулей модификации 1123 исполнений 300А
короткий сферический наконечник
длинный сферический наконечник

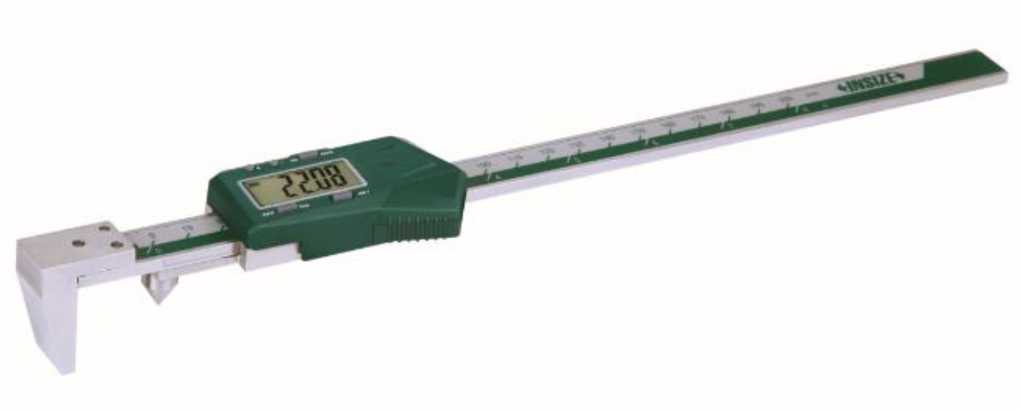

Рисунок 12 - Общий вид штангенциркулей модификации 1124 исполнений 300A, 300AWL
короткий сферический ножевидный наконечник
длинный сферический ножевидный наконечник

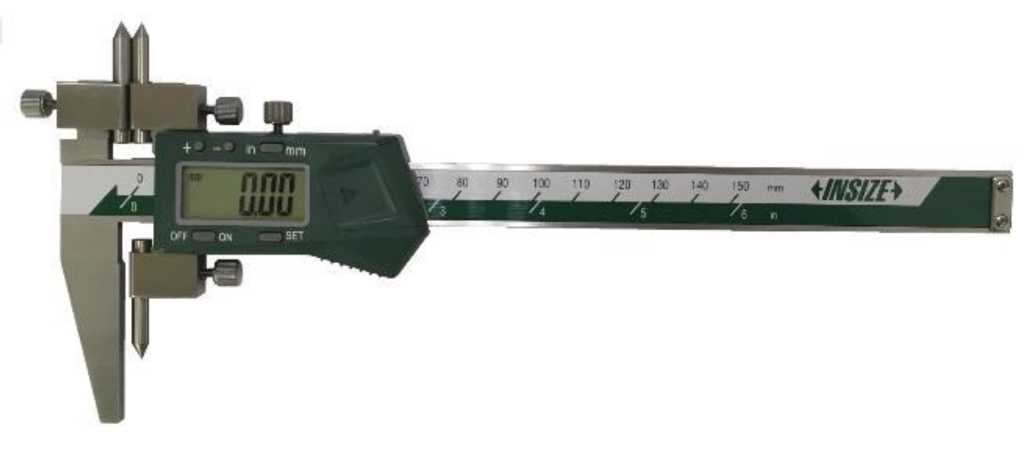

Рисунок 13 - Общий вид штангенциркулей модификации 1125 исполнений 600, 1000, 600WL, 1000WL

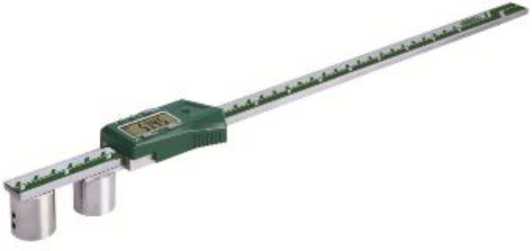

Рисунок 14 - Общий вид штангенциркулей модификации 1128 исполнений 200, 200WL
Рисунок 15 - Общий вид штангенциркулей модификации 1129 исполнений 300, 300WL
Рисунок 16 - Общий вид штангенциркулей модификации 1138 исполнений 200, 200WL

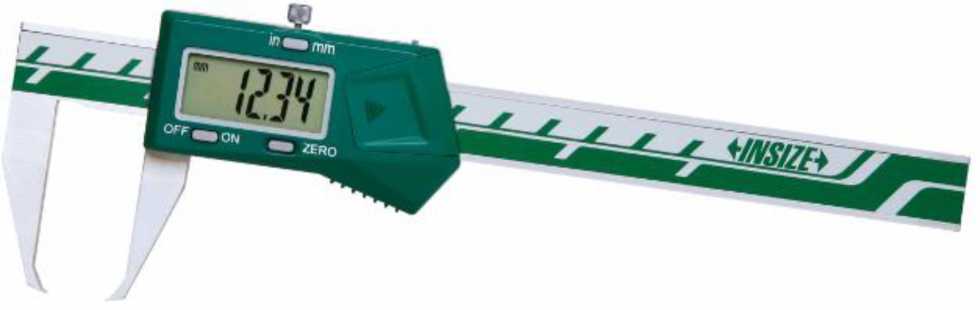

Рисунок 17 - Общий вид штангенциркулей модификации 1161 исполнений 150A, 150AWL
Рисунок 18 - Общий вид штангенциркулей модификации 1162 исполнений 125A, 125AWL
Рисунок 19 - Общий вид штангенциркулей модификации 1164 исполнений 200, 300, 200WL, 300WL

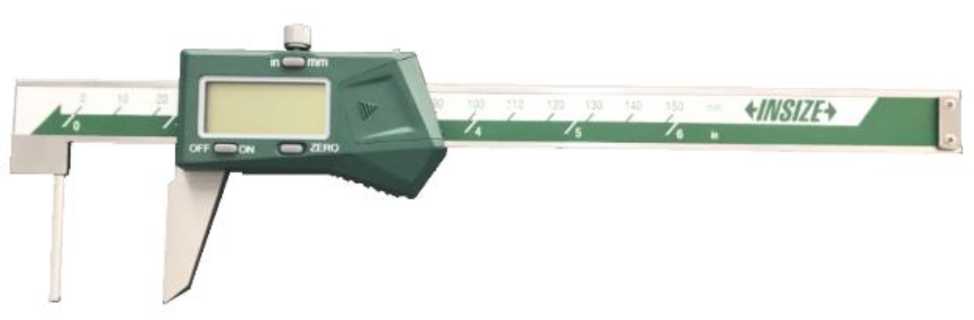

Рисунок 20 - Общий вид штангенциркулей модификации 1167 исполнений 150A, 150AWL

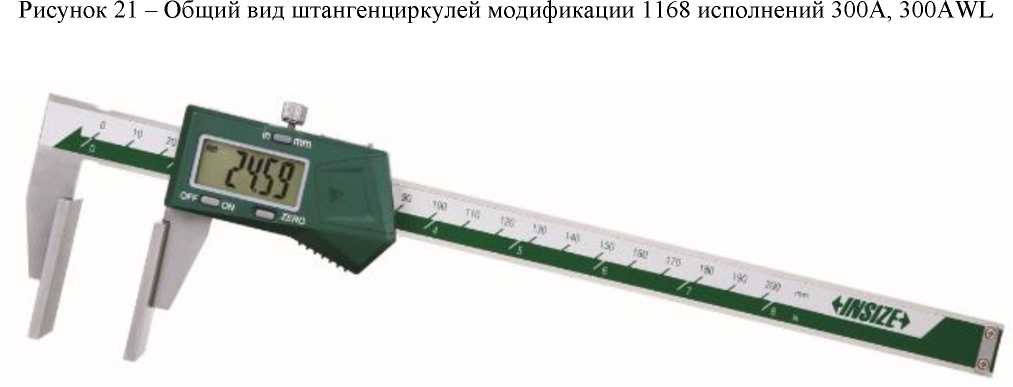

Рисунок 22 - Общий вид штангенциркулей модификации 1172 исполнений 200, 200WL
Рисунок 23 - Общий вид штангенциркулей модификации 1176 исполнений 150, 200, 150WL, 200WL
Рисунок 24
- Общий вид штангенциркулей модификации 1176 исполнений 150Р
Рисунок 25 - Общий вид штангенциркулей модификации 1177 исполнений 200, 300, 200WL, 300WL
Рисунок 26 - Общий вид штангенциркулей модификации 1177 исполнений 500, 1000, 500WL
Рисунок 27 - Общий вид штангенциркулей модификации 1177 исполнений 1500
Рисунок 28 - Общий вид штангенциркулей модификации 1178 исполнений 300, 300WL
Рисунок 29 - Общий вид штангенциркулей модификации 1178 исполнений 300Р
Рисунок 30 - Общий вид штангенциркулей модификации 1179 исполнений 300, 300WL

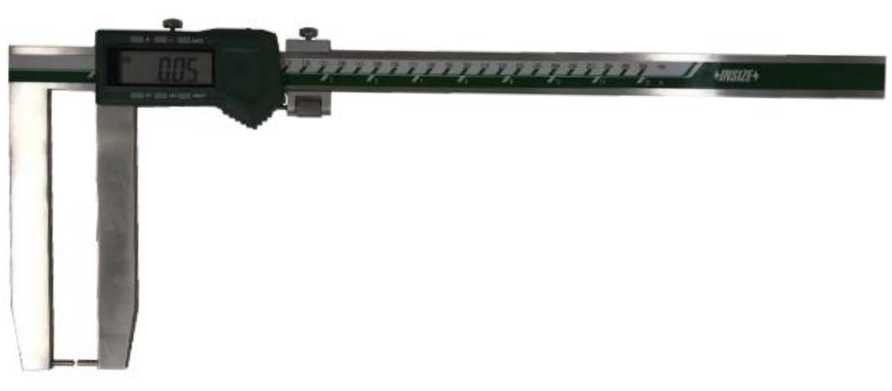

Рисунок 31 - Общий вид штангенциркулей модификации 1179 исполнений 600, 1000, 600WL

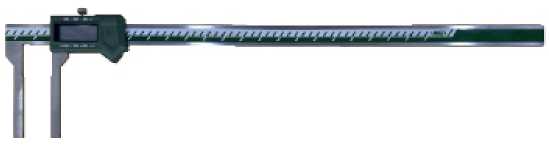

Рисунок 32 - Общий вид штангенциркулей модификации 1184 исполнений 150, 200, 300
Рисунок 33 - Общий вид штангенциркулей модификации 1184 исполнений 150А, 200А, 300А

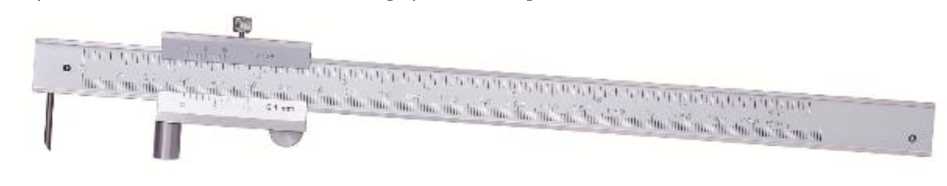

Рисунок 34 - Общий вид штангенциркулей модификации 1185 исполнений 150А, 200А, 150AWL, 200AWL
Рисунок 35 - Общий вид штангенциркулей модификации 1185 исполнений 300А, 300AWL
W/4

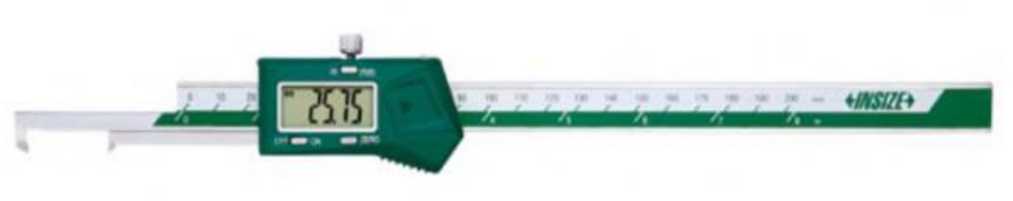

Рисунок 36 - Общий вид штангенциркулей модификации 1186 исполнений 150А, 200А, 300А, 150AWL, 200AWL, 300AWL

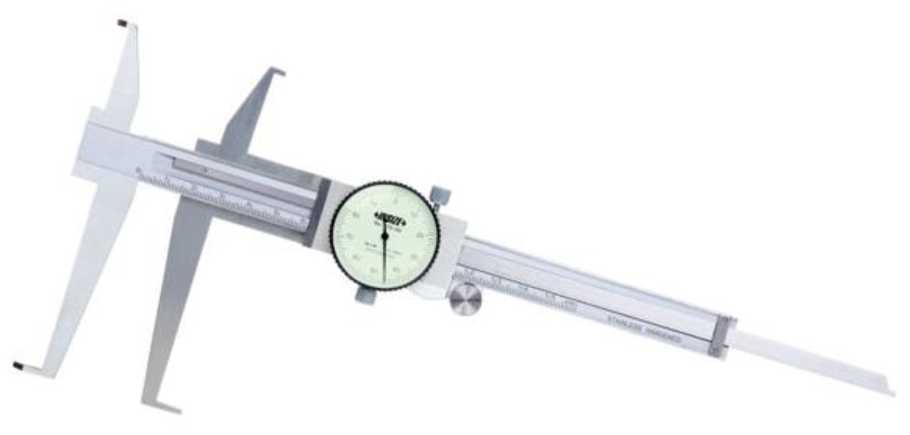

Рисунок 37 - Общий вид штангенциркулей модификации 1187 исполнений 150А, 200А,
150AWL, 200AWL
Рисунок 38 - Общий вид штангенциркулей модификации 1187 исполнений 300А, 500А,
300AWL, 500AWL
Рисунок 39 - Общий вид штангенциркулей модификации 1191 исполнений 150, 150WL
л 2
Рисунок 40 - Общий вид штангенциркулей модификации 1191 исполнений 150В, 150В WL
Рисунок 41 - Общий вид штангенциркулей модификации 1192 исполнений 150A, 200A, 300A, 150AWL, 200AWL, 300AWL
1Г ~
Рисунок 42 - Общий вид штангенциркулей модификации 1192 исполнений 500А, 1000А, 500AWL
Рисунок 43 - Общий вид штангенциркулей модификации 1192 исполнений 1500А

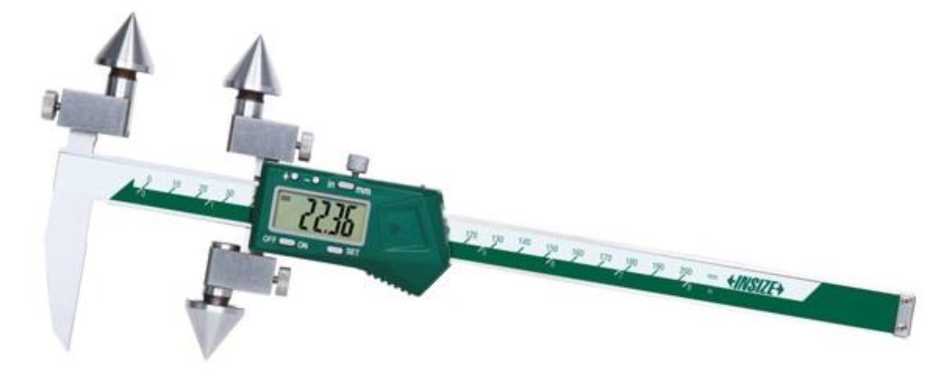

Рисунок 44 - Общий вид штангенциркулей модификации 1520 исполнений 150, 200, 300, 150WL, 200WL, 300WL
Рисунок 45 - Общий вид штангенциркулей модификации 1520 исполнений 150Р, 1501Р
'Э W ^3 1tt> 40 J20 ПО MO 150 ™i UNSIZED
Рисунок 46 - Общий вид штангенциркулей модификации 1521 исполнений 150, 1501, 200, 2001, 300, 3001, 150WL, 1501WL, 200WL, 2001WL, 300WL, 3001WL
Рисунок 47 - Общий вид штангенциркулей модификации 1521 исполнений 1502, 2002, 3002,
1502WL, 2002WL, 3002WL
Рисунок 48 - Общий вид штангенциркулей модификации 1524 исполнений 200, 300, 200WL, 300WL
Рисунок 49 - Общий вид штангенциркулей модификации 1525 исполнений 300, 300WL
Рисунок 50 - Общий вид штангенциркулей модификации 1525 исполнений 3001, 3001WL
Рисунок 51 - Общий вид штангенциркулей модификации 1525 исполнений 500, 1000, 500WL
Рисунок 52 - Общий вид штангенциркулей модификации 1525 исполнений 1500
Рисунок 53 - Общий вид штангенциркулей модификации 1526 исполнений 200, 200WL
короткий сферический наконечник
длинный сферический наконечник сферический ножевидный наконечник
сферический наконечник диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250,
12,700 мм
Рисунок 54 - Общий вид штангенциркулей модификации 1527 исполнений 3001, 3001WL
сферический наконечник диаметром 1,5875 мм
сферические наконечники диаметрами 3,1750, 4,7625, 6,3500, 9,5250, 12,700 мм
Рисунок 55 - Общий вид штангенциркулей модификации 1528 исполнений 3001, 3001WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник
Рисунок 57 - Общий вид штангенциркулей модификации 1530 исполнений 500, 500WL
Рисунок 56 - Общий вид штангенциркулей модификации 1530 исполнений 300, 300WL
длинный цилиндрический наконечник
длинный конусный наконечник
короткий конусный наконечник
короткий цилиндрический наконечник
. 11
Рисунок 58 - Общий вид штангенциркулей модификации 1532 исполнений 200, 200WL
Рисунок 59 - Общий вид штангенциркулей модификации 1533 исполнений 150, 200, 150WL, 200WL
- Общий вид штангенциркулей модификации 1533 исполнений 500, 500WL
Рисунок 60
- Общий вид штангенциркулей модификации 1534 исполнений 200, 200WL
Рисунок 61
Рисунок 62 - Общий вид штангенциркулей модификации 1535 исполнений 100, 100WL
Рисунок 63 - Общий вид штангенциркулей модификации 1536 исполнений 300, 300WL
Рисунок 64 - Общий вид штангенциркулей модификации 1538 исполнений 300
Рисунок 65 - Общий вид штангенциркулей модификации 1199 исполнений 150, 200, 300
Рисунок 66 - Общий вид штангенциркулей модификации 1262 исполнений 150А
|
iiiiiiiiiiiibiiiu |
7 3 ifiijinhiH | |
|
• |
• • | |
|
т |
Рисунок 67 - Общий вид штангенциркулей модификации 1291 исполнений 150
Рисунок 68
- Общий вид штангенциркулей модификации 1338 исполнений 150, 200, 300
Рисунок 69 - Общий вид штангенциркулей модификации 1376 исполнений 150, 200, 300
Рисунок 70 - Общий вид штангенциркулей модификации 7202 исполнений 200А
Рисунок 71 - Общий вид штангенциркулей модификации 7203 исполнений 300А

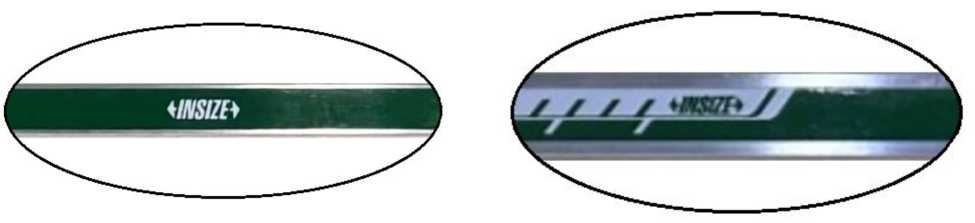

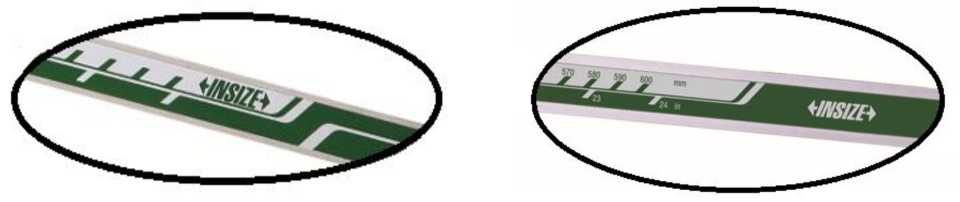

Рисунок 72 - Варианты нанесения штриховки на штанге штангенциркулей специальных с цифровым отсчетным устройством
Рисунок 73 - Варианты исполнений отсчетных устройств штангенциркулей специальных с цифровым отсчетным устройством

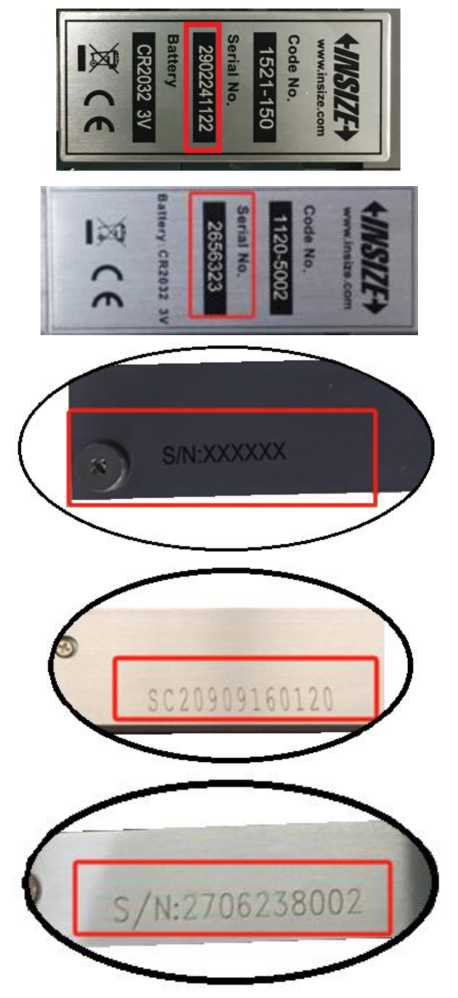

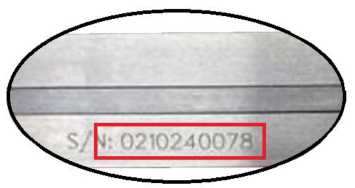

S/N 3012141234
STAINLESS HARDENED 3
Рисунок 74 - Обозначение места нанесения серийного номера
Таблица 13 -
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль специальный |
INSIZE |
1 шт. |
|
Источник питания (батарейка)^ |
- |
1 шт. |
|
Сменные наконечники (для модификаций 1124, 1526, 1530) |
- |
1 комплект |
|

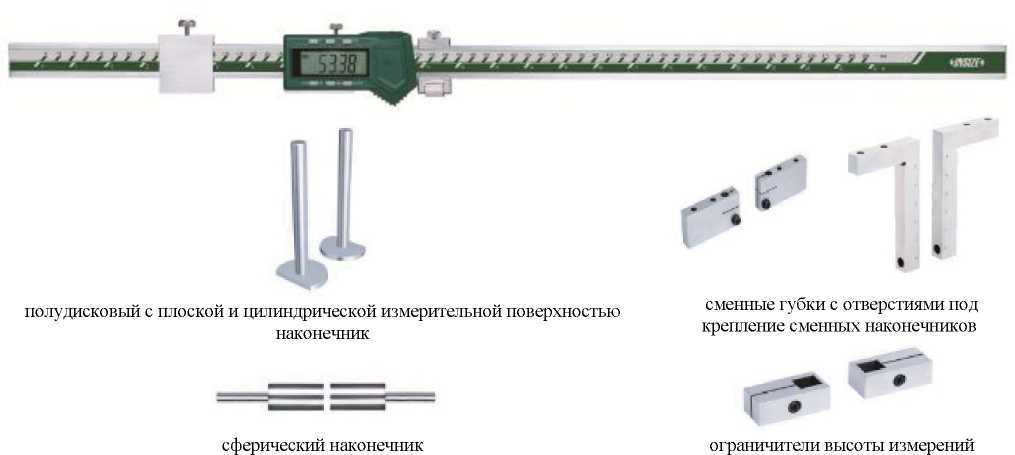

Сменные наконечники, губки и ограничители высоты (для модификаций 1125) |
- |
1 комплект |
|
Сменные наконечники для модификаций 1527, 1528 |
- |
1 комплект2 |
|
Установочная мера (для модификаций 1124, 1526, 1530, 1538) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
|( - только для штангенциркулей с цифровым отсчётным устройством 2) - не менее 1 пары по заказу потребителя | ||
Таблица 1 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения внутренних размеров
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | |
|
внутренних размеров |
глубины | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1120 |
150A |
от 22 до 150 |
- |
±0,04 |
- |
0,01 |
|
1501 |
от 35 до 150 |
- |
±0,06 |
- | ||
|
200A |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001 |
от 40 до 200 |
- |
±0,06 |
- | ||
|
300A |
от 30 до 300 |
- |
±0,05 |
- | ||
|
3001 |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500 |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001 |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002 |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150AWL |
от 22 до 150 |
- |
±0,04 |
- | ||
|
1501WL |
от 35 до 150 |
- |
±0,06 |
- | ||
|
200AWL |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001WL |
от 40 до 200 |
- |
±0,06 |
- | ||
|
300AWL |
от 30 до 300 |
- |
±0,05 |
- | ||
|
3001WL |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500WL |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001WL |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002WL |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150B |
от 50 до 150 |
- |
±0,06 |
- | ||
|
200B |
от 60 до 200 |
- |
±0,06 |
- | ||
|
300B |
от 60 до 300 |
- |
±0,07 |
- | ||
|
150P |
от 22 до 150 |
- |
±0,04 |
- | ||
|
1121 |
150A |
от 24 до 150 |
- |
±0,04 |
- |
0,01 |
|
1501 |
от 35 до 150 |
- |
±0,05 |
- | ||
|
200A |
от 25 до 200 |
- |
±0,04 |
- | ||
|
2001 |
от 40 до 200 |
- |
±0,05 |
- | ||
|
300A |
от 30 до 300 |
- |
±0,07 |
- | ||
|
3001A |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500A |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001 |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002 |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150AWL |
от 24 до 150 |
- |
±0,04 |
- | ||
|
1501WL |
от 35 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 25 до 200 |
- |
±0,04 |
- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1121 |
2001WL |
от 40 до 200 |
- |
±0,05 |
- |
0,01 |
|
300AWL |
от 30 до 300 |
- |
±0,07 |
- | ||
|
3001AWL |
от 50 до 300 |
- |
±0,07 |
- | ||
|
500AWL |
от 40 до 500 |
- |
±0,07 |
- | ||
|
5001WL |
от 60 до 500 |
- |
±0,08 |
- | ||
|
5002WL |
от 80 до 500 |
- |
±0,08 |
- | ||
|
150B |
от 50 до 150 |
- |
±0,06 |
- | ||
|
200B |
от 60 до 200 |
- |
±0,06 |
- | ||
|
300B |
от 60 до 300 |
- |
±0,07 |
- | ||
|
1122 |
150 |
от 3 до 150 |
- |
±0,03 |
- |
0,01 |
|
200 |
от 3 до 200 |
- |
±0,03 |
- | ||
|
300 |
от 4 до 300 |
- |
±0,04 |
- | ||
|
150WL |
от 3 до 150 |
- |
±0,03 |
- | ||
|
200WL |
от 3 до 200 |
- |
±0,03 |
- | ||
|
300WL |
от 4 до 300 |
- |
±0,04 |
- | ||
|
1123 |
150A |
от 15 до 150 |
- |
±0,05 |
- |
0,01 |
|
200A |
от 20 до 200 |
- |
±0,06 |
- | ||
|
300A |
от 24 до 300 |
- |
±0,06 |
- | ||
|
150AWL |
от 15 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 20 до 200 |
- |
±0,06 |
- | ||
|
1128 |
200 |
от 3 до 200 |
- |
±0,03 |
- |
0,01 |
|
200WL |
от 3 до 200 |
- |
±0,03 |
- | ||
|
1176 |
150 |
от 9 до 150 |
- |
±0,04 |
- |
0,01 |
|
200 |
от 9 до 200 |
- |
±0,05 |
- | ||
|
150WL |
от 9 до 150 |
- |
±0,04 |
- | ||
|
200WL |
от 9 до 200 |
- |
±0,05 |
- | ||
|
150P |
от 9 до 150 |
- |
±0,04 |
- | ||
|
1178 |
300 |
от 25 до 300 |
- |
±0,05 |
- |
0,01 |
|
300WL |
от 25 до 300 |
- |
±0,05 |
- | ||
|
300P |
от 33 до 300 |
- |
±0,05 |
- | ||
|
1199 |
150 |
от 9 до 150 |
- |
±0,04 |
- |
0,02 |
|
200 |
от 9 до 200 |
- |
±0,05 |
- | ||
|
300 |
от 9 до 300 |
- |
±0,06 |
- | ||
|
1262 |
150A |
от 18 до 150 |
- |
±0,04 |
- |
0,02 |
|
1520 |
150 |
от 11 до 150 |
- |
±0,04 |
- |
0,01 |
|
200 |
от 16 до 200 |
- |
±0,04 |
- | ||
|
300 |
от 20 до 300 |
- |
±0,05 |
- | ||
|
150WL |
от 11 до 150 |
- |
±0,04 |
- | ||
|
200WL |
от 16 до 200 |
- |
±0,04 |
- | ||
|
300WL |
от 20 до 300 |
- |
±0,05 |
- | ||
|
150P |
от 14 до 150 |
- |
±0,04 |
- | ||
|
1501P |
от 8 до 150 |
- |
±0,04 |
- | ||
|
1538 |
300 |
от 30 до 300 |
- |
±0,05 |
- |
0,01 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1376 |
150 |
от 11 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
от 11 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
от 11 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
Таблица 2 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения наружных размеров
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Пределы абсолютной допускаемой погрешности при измерении высоты уступа, мм |
Шаг дискретности, мм | ||
|
наружных размеров |
глубины |
высоты уступа | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1161 |
150A |
от 0 до 150 |
- |
- |
±0,05 |
- |
- |
0,01 |
|
150AWL |
от 0 до 150 |
- |
- |
±0,05 |
- |
- | ||
|
1162 |
125A |
от 0 до 125 |
от 0 до 125 |
- |
±0,05 |
±0,05 |
- |
0,01 |
|
125AWL |
от 0 до 125 |
от 0 до 125 |
- |
±0,05 |
±0,05 |
- | ||
|
1164 |
200 |
от 0 до 200 |
- |
- |
±0,03 |
- |
- |
0,01 |
|
300 |
от 0 до 300 |
- |
- |
±0,04 |
- |
- | ||
|
200WL |
от 0 до 200 |
- |
- |
±0,03 |
- |
- | ||
|
300WL |
от 0 до 300 |
- |
- |
±0,04 |
- |
- | ||
|
1172 |
200 |
от 0 до 200 |
- |
- |
±0,07 |
- |
- |
0,01 |
|
200WL |
от 0 до 200 |
- |
- |
±0,07 |
- |
- | ||
|
1184 |
150 |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 |
0,01 |
|
200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300 |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
150A |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
±0,03 | ||
|
200A |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
±0,03 | ||
|
300A |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,03 |
±0,03 |
±0,03 | ||
|
1185 |
150A |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200A |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300A |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
150AWL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200AWL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300AWL |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1187 |
150A |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200A |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300A |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
500A |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
150AWL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200AWL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
300AWL |
от 0 до 300 |
- |
- |
±0,06 |
- |
- | ||
|
500AWL |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
1533 |
150 |
от 0 до 150 |
- |
- |
±0,04 |
- |
- |
0,01 |
|
200 |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
500 |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
150WL |
от 0 до 150 |
- |
- |
±0,04 |
- |
- | ||
|
200WL |
от 0 до 200 |
- |
- |
±0,05 |
- |
- | ||
|
500WL |
от 0 до 500 |
- |
- |
±0,07 |
- |
- | ||
|
1535 |
100 |
от 0 до 100 |
- |
- |
±0,03 |
- |
- |
0,01 |
|
100WL |
от 0 до 100 |
- |
- |
±0,03 |
- |
- |
Таблица 3 - Метрологические характеристики штангенциркулей специальных INSIZE
для измерения наружных и внутренних размеров
|
Модификация |
Исполнение |
Тип (диаметр, мм) сменного наконечника |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности при измерении наружных и внутренних размеров, мм |
Пределы абсолютной допускаемой погрешности при измерении глубины, равной 20 мм, мм |
Шаг дискретности (значение отсчета по нониусу либо цена деления круговой шкалы), мм | ||
|
наружных размеров |
внутренних размеров |
глубины | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- |
0,01 |
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1124 |
300A |
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- |
0,01 |
|
300AWL |
короткий сферический |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | ||
|
длинный сферический |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
короткий сферический ножевидный |
от 0 до 288 |
от 24 до 324 |
- |
±0,04 |
- | |||
|
длинный сферический ножевидный |
от 0 до 272 |
от 40 до 340 |
- |
±0,04 |
- | |||
|
1125 |
600 |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
- |
±0,05 |
- |
0,01 |
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
- |
±0,05 |
- | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
- |
±0,05 |
- | |||
|
600WL |
полудисковый с плоской измерительной поверхностью |
от 0 до 600 |
от 10 до 600 |
- |
±0,05 |
- | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 600 |
от 20 до 600 |
- |
±0,05 |
- | |||
|
сферический |
от 0 до 600 |
от 40 до 600 |
- |
±0,05 |
- | |||
|
1000 |
полудисковый с плоской измерительной поверхностью |
от 0 до 1000 |
от 10 до 1000 |
- |
±0,07 |
- | ||
|
полудисковый с цилиндрической измерительной поверхностью |
от 0 до 1000 |
от 20 до 1000 |
- |
±0,07 |
- | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
- |
±0,07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1125 |
1000WL |
полудисковый с плоской измерительно й поверхностью |
от 0 до 1000 |
от 10 до 1000 |
- |
±0,07 |
- |
0,01 |
|
полудисковый с цилиндрическ ой измерительно й поверхностью |
от 0 до 1000 |
от 20 до 1000 |
- |
±0,07 |
- | |||
|
сферический |
от 0 до 1000 |
от 40 до 1000 |
- |
±0,07 |
- | |||
|
1129 |
300 |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,06 |
- |
0,01 |
|
300WL |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,06 |
- | ||
|
1138 |
200 |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,04 |
±0,04 | ||
|
1167 |
150A |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,07 |
- |
0,01 |
|
150AWL |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,07 |
- | ||
|
1168 |
300A |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,07 |
- |
0,01 |
|
300AWL |
- |
от 0 до 300 |
от 30 до 300 |
- |
±0,07 |
- | ||
|
1186 |
150A |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,04 |
- |
0,01 |
|
200A |
- |
от 0 до 200 |
от 3 до 200 |
- |
±0,04 |
- | ||
|
300A |
- |
от 0 до 300 |
от 3 до 300 |
- |
±0,05 |
- | ||
|
150AWL |
- |
от 0 до 150 |
от 3 до 150 |
- |
±0,04 |
- | ||
|
200AWL |
- |
от 0 до 200 |
от 3 до 200 |
- |
±0,04 |
- | ||
|
300AWL |
- |
от 0 до 300 |
от 3 до 300 |
- |
±0,05 |
- | ||
|
1191 |
150 |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,01 |
|
150В |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150WL |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 | ||
|
150BWL |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1526 |
200 |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
200WL |
короткий сферический |
от 0 до 199 |
от 12 до 212 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
длинный сферический |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
сферический ножевидный |
от 0 до 187 |
от 24 до 224 |
от 0 до 200 |
±0,03 |
±0,03 | |||
|
1527 |
3001 |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
- |
±0,03 |
- |
0,01 |
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
- |
±0,03 |
- | |||
|
3001WL |
1,5875* |
от 20,6325 до 300 |
от 23,8075 до 300 |
- |
±0,03 |
- | ||
|
3,1750* |
от 19,0450 до 300 |
от 25,3950 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 17,4575 до 300 |
от 26,9825 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 15,8700 до 300 |
от 28,5700 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 12,6950 до 300 |
от 31,7450 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 9,5200 до 300 |
от 34,9200 до 300 |
- |
±0,03 |
- | |||
|
1528 |
3001 |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
- |
±0,03 |
- |
0,01 |
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
- |
±0,03 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1528 |
3001 |
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
- |
±0,03 |
- |
0,01 |
|
3001WL |
1,5875* |
от 11,1125 до 300 |
от 14,2875 до 300 |
- |
±0,03 |
- | ||
|
3,1750* |
от 9,5250 до 300 |
от 15,8750 до 300 |
- |
±0,03 |
- | |||
|
4,7625* |
от 7,9375 до 300 |
от 17,4625 до 300 |
- |
±0,03 |
- | |||
|
6,3500* |
от 6,3500 до 300 |
от 19,0500 до 300 |
- |
±0,03 |
- | |||
|
9,5250* |
от 3,1750 до 300 |
от 22,2250 до 300 |
- |
±0,03 |
- | |||
|
12,700* |
от 0 до 300 |
от 25,4000 до 300 |
- |
±0,03 |
- | |||
|
1530 |
300 |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
- |
±0,06 |
- |
0,01 |
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
- |
±0,06 |
- | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
- |
±0,06 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
- |
±0,06 |
- | |||
|
300WL |
длинный цилиндрическ ий |
от 0 до 300 |
от 94 до 300 |
- |
±0,06 |
- | ||
|
длинный конусный |
от 0 до 300 |
от 74 до 300 |
- |
±0,06 |
- | |||
|
короткий конусный |
от 0 до 300 |
от 54 до 300 |
- |
±0,06 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 300 |
от 48 до 300 |
- |
±0,06 |
- | |||
|
500 |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
- |
±0,08 |
- | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
- |
±0,08 |
- | |||
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
- |
±0,08 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
- |
±0,08 |
- | |||
|
500WL |
длинный цилиндрическ ий |
от 0 до 500 |
от 94 до 500 |
- |
±0,08 |
- | ||
|
длинный конусный |
от 0 до 500 |
от 74 до 500 |
- |
±0,08 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
короткий конусный |
от 0 до 500 |
от 54 до 500 |
- |
±0,08 |
- | |||
|
короткий цилиндрическ ий |
от 0 до 500 |
от 48 до 500 |
- |
±0,08 |
- | |||
|
1532 |
200 |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1534 |
200 |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 |
0,01 |
|
200WL |
- |
от 0 до 200 |
от 3 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
1536 |
300 |
- |
от 0 до 300 |
от 10 до 300 |
- |
±0,05 |
- |
0,01 |
|
300WL |
- |
от 0 до 300 |
от 10 до 300 |
- |
±0,05 |
- | ||
|
1291 |
150 |
- |
от 0 до 150 |
от 8 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
1338 |
150 |
- |
от 0 до 150 |
от 0 до 150 |
от 0 до 150 |
±0,03 |
±0,03 |
0,02 |
|
200 |
- |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
±0,03 |
±0,03 | ||
|
300 |
- |
от 0 до 300 |
от 0 до 300 |
от 0 до 300 |
±0,04 |
±0,04 |
* Примечание - наконечники поставляются парой по заказу потребителя, не менее одной
пары
Таблица 4 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения расстояний между отверстиями и между отверстием и плоскостью
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстиями, мм |
Пределы абсолютной допускаемой погрешности измерений расстояний между отверстием и плоскостью, мм |
Шаг дискретности, мм | |
|
расстояний между отверстиями |
расстояний между отверстием и плоскостью | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1177 |
200 |
от 10 до 200 |
- |
±0,10 |
- |
0,01 |
|
300 |
от 10 до 300 |
- |
±0,10 |
- | ||
|
500 |
от 20 до 500 |
- |
±0,10 |
- | ||
|
1000 |
от 30 до 1000 |
- |
±0,12 |
- | ||
|
1500 |
от 30 до 1500 |
- |
±0,15 |
- | ||
|
200WL |
от 10 до 200 |
- |
±0,10 |
- | ||
|
300WL |
от 10 до 300 |
- |
±0,10 |
- | ||
|
500WL |
от 20 до 500 |
- |
±0,10 |
- | ||
|
1192 |
150A |
от 10 до 150 |
- |
±0,05 |
- |
0,01 |
|
200A |
от 10 до 200 |
- |
±0,07 |
- | ||
|
300A |
от 10 до 300 |
- |
±0,09 |
- | ||
|
500A |
от 20 до 500 |
- |
±0,09 |
- | ||
|
1000A |
от 30 до 1000 |
- |
±0,12 |
- | ||
|
1500A |
от 30 до 1500 |
- |
±0,15 |
- | ||
|
150AWL |
от 10 до 150 |
- |
±0,05 |
- | ||
|
200AWL |
от 10 до 200 |
- |
±0,07 |
- | ||
|
300AWL |
от 10 до 300 |
- |
±0,09 |
- | ||
|
500AWL |
от 20 до 500 |
- |
±0,09 |
- | ||
|
1524 |
200 |
- |
от 5 до 200 |
- |
±0,10 |
0,01 |
|
300 |
- |
от 5 до 300 |
- |
±0,10 | ||
|
200WL |
- |
от 5 до 200 |
- |
±0,10 | ||
|
300WL |
- |
от 5 до 300 |
- |
±0,10 | ||
|
1525 |
300 |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 |
0,01 |
|
3001 |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500 |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1000 |
от 30 до 1000 |
от 15 до 1000 |
±0,12 |
±0,12 | ||
|
1500 |
от 30 до 1500 |
от 15 до 1500 |
±0,15 |
±0,15 | ||
|
300WL |
от 10 до 300 |
от 5 до 300 |
±0,08 |
±0,08 | ||
|
3001WL |
от 20 до 300 |
от 10 до 300 |
±0,08 |
±0,08 | ||
|
500WL |
от 20 до 500 |
от 10 до 500 |
±0,09 |
±0,09 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1521 |
150 |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 |
0,01 |
|
1501 |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502 |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200 |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001 |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002 |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300 |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001 |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002 |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 | ||
|
150WL |
от 5 до 140 |
от 5 до 140 |
±0,05 |
±0,05 | ||
|
1501WL |
от 10 до 140 |
от 10 до 140 |
±0,05 |
±0,05 | ||
|
1502WL |
от 20 до 140 |
от 20 до 140 |
±0,05 |
±0,05 | ||
|
200WL |
от 5 до 190 |
от 5 до 190 |
±0,05 |
±0,05 | ||
|
2001WL |
от 10 до 190 |
от 10 до 190 |
±0,05 |
±0,05 | ||
|
2002WL |
от 20 до 190 |
от 20 до 190 |
±0,05 |
±0,05 | ||
|
300WL |
от 5 до 290 |
от 5 до 290 |
±0,07 |
±0,07 | ||
|
3001WL |
от 10 до 290 |
от 10 до 290 |
±0,07 |
±0,07 | ||
|
3002WL |
от 20 до 290 |
от 20 до 290 |
±0,07 |
±0,07 |
Таблица 5 - Метрологические характеристики штангенциркулей специальных INSIZE для разметочных работ
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Значение отсчета по нониусу, мм |
|
7202 |
200А |
от 0 до 200 |
±0,1 |
0,1 |
|
7203 |
300A |
от 51 до 300 |
±0,1 |
0,1 |
Таблица 6 - Метрологические характеристики штангенциркулей специальных INSIZE для измерения диаметров торцевых канавок на уплотнительных фланцах
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Пределы абсолютной допускаемой погрешности измерений, мм |
Шаг дискретности, мм |
|
1179 |
300 |
от 0 до 300 |
±0,06 |
0,01 |
|
600 |
от 0 до 600 |
±0,07 | ||
|
1000 |
от 0 до 1000 |
±0,09 | ||
|
300WL |
от 0 до 300 |
±0,06 | ||
|
600WL |
от 0 до 600 |
±0,07 |
Таблица 7 - Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, его отклонение и параметры плоских контактных поверхностей губок для измерений внутренних размеров
|
Модификация |
Исполнение |
Размер сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Отклонение размера сдвинутых до соприкосновения губок с радиусными, сферическими и цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
Допуск параллельности плоских контактных поверхностей губок для измерений внутренних размеров, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1120 |
150A |
22 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001 |
50 |
±0,01 |
0,006 |
0,02 | |
|
500 |
40 |
±0,01 |
0,006 |
0,03 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 | |
|
5002 |
80 |
±0,01 |
0,006 |
0,03 | |
|
150AWL |
22 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001WL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500WL |
40 |
±0,01 |
0,007 |
0,03 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,03 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
150P |
22 |
±0,01 |
0,005 |
0,02 | |
|
1121 |
150A |
24 |
±0,01 |
0,005 |
0,02 |
|
1501 |
35 |
±0,01 |
0,005 |
0,02 | |
|
200A |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001 |
40 |
±0,01 |
0,005 |
0,02 | |
|
300A |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001A |
50 |
±0,01 |
0,006 |
0,02 | |
|
500A |
40 |
±0,01 |
0,006 |
0,02 | |
|
5001 |
60 |
±0,01 |
0,006 |
0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1121 |
5002 |
80 |
±0,01 |
0,006 |
0,03 |
|
150AWL |
24 |
±0,01 |
0,005 |
0,02 | |
|
1501WL |
35 |
±0,01 |
0,005 |
0,02 | |
|
200AWL |
25 |
±0,01 |
0,005 |
0,02 | |
|
2001WL |
40 |
±0,01 |
0,005 |
0,02 | |
|
300AWL |
30 |
±0,01 |
0,005 |
0,02 | |
|
3001AWL |
50 |
±0,01 |
0,007 |
0,02 | |
|
500AWL |
40 |
±0,01 |
0,007 |
0,02 | |
|
5001WL |
60 |
±0,01 |
0,007 |
0,03 | |
|
5002WL |
80 |
±0,01 |
0,007 |
0,03 | |
|
150B |
50 |
±0,01 |
0,007 |
0,02 | |
|
200B |
60 |
±0,01 |
0,007 |
0,03 | |
|
300B |
60 |
±0,01 |
0,007 |
0,03 | |
|
1129 |
300 |
30 |
±0,01 |
0,003 |
0,02 |
|
300WL |
30 |
±0,01 |
0,003 |
0,02 | |
|
1262 |
150A |
18 |
±0,01 |
0,005 |
0,02 |
|
1534 |
200 |
5 |
±0,01 |
- |
- |
|
200WL |
5 |
±0,01 |
- |
- | |
|
1536 |
300 |
10 |
±0,01 |
- |
- |
|
300WL |
10 |
±0,01 |
- |
- |
Таблица 8 - Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий и их отклонения
|
к д ей W к -е к о |
о К Е о Е
|
Расстояние между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Отклонение расстояния между вершинами конических измерительных поверхностей для измерений расстояний между центрами отверстий, мм |
Расстояние между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
Отклонение расстояния между вершиной конической и плоской измерительными поверхностями для измерений расстояний между центрами отверстий и ребром изделий, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1177 |
200 |
10 |
±0,10 |
- |
- |
|
300 |
10 |
±0,10 |
- |
- | |
|
500 |
20 |
±0,10 |
- |
- | |
|
1000 |
30 |
±0,12 |
- |
- | |
|
1500 |
30 |
±0,15 |
- |
- | |
|
200WL |
10 |
±0,10 |
- |
- | |
|
300WL |
10 |
±0,10 |
- |
- | |
|
500WL |
20 |
±0,10 |
- |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1192 |
150A |
10 |
±0,05 |
- |
- |
|
200A |
10 |
±0,07 |
- |
- | |
|
300A |
10 |
±0,09 |
- |
- | |
|
500A |
20 |
±0,09 |
- |
- | |
|
1000A |
30 |
±0,12 |
- |
- | |
|
1500A |
30 |
±0,15 |
- |
- | |
|
150AWL |
10 |
±0,05 |
- |
- | |
|
200AWL |
10 |
±0,07 |
- |
- | |
|
300AWL |
10 |
±0,09 |
- |
- | |
|
500AWL |
20 |
±0,09 |
- |
- | |
|
1524 |
200 |
- |
- |
5 |
±0,10 |
|
300 |
- |
- |
5 |
±0,10 | |
|
200WL |
- |
- |
5 |
±0,10 | |
|
300WL |
- |
- |
5 |
±0,10 | |
|
1525 |
300 |
10 |
±0,08 |
5 |
±0,08 |
|
3001 |
20 |
±0,08 |
10 |
±0,08 | |
|
500 |
20 |
±0,09 |
10 |
±0,09 | |
|
1000 |
30 |
±0,12 |
15 |
±0,12 | |
|
1500 |
30 |
±0,15 |
15 |
±0,15 | |
|
300WL |
10 |
±0,08 |
5 |
±0,08 | |
|
3001WL |
20 |
±0,08 |
10 |
±0,08 | |
|
500WL |
20 |
±0,09 |
10 |
±0,09 | |
|
1521 |
150 |
5 |
±0,05 |
- |
- |
|
1501 |
10 |
±0,05 |
- |
- | |
|
1502 |
20 |
±0,05 |
- |
- | |
|
200 |
5 |
±0,05 |
- |
- | |
|
2001 |
10 |
±0,05 |
- |
- | |
|
2002 |
20 |
±0,05 |
- |
- | |
|
300 |
5 |
±0,07 |
- |
- | |
|
3001 |
10 |
±0,07 |
- |
- | |
|
3002 |
20 |
±0,07 |
- |
- | |
|
150WL |
5 |
±0,05 |
- |
- | |
|
1501WL |
10 |
±0,05 |
- |
- | |
|
1502WL |
20 |
±0,05 |
- |
- | |
|
200WL |
5 |
±0,05 |
- |
- | |
|
2001WL |
10 |
±0,05 |
- |
- | |
|
2002WL |
20 |
±0,05 |
- |
- | |
|
300WL |
5 |
±0,07 |
- |
- | |
|
3001WL |
10 |
±0,07 |
- |
- | |
|
3002WL |
20 |
±0,07 |
- |
- |
|
1179 |
Модификация | ||||
|
600WL |
300WL |
О О О |
О о |
оэ о о |
Исполнение |
|
0,005 |
о о о |
о о о |
о о о |
о о о |
Допуск плоскостности и прямолинейности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
о о оэ |
о о IO |
о о оэ |
о о оэ |
о о IO |
Допуск параллельности плоских контактных поверхностей губок для измерений диаметров торцевых канавок на уплотнительных фланцах, мм |
|
ьэ |
ьэ |
иэ о |
ьэ |
ьэ |
Размер между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
н- JO о 10 |
н- JO о 10 |
н- JO о IO |
н- JO о IO |
н- JO о IO |
Отклонение размера между пересечением образующих плоских и конических измерительных поверхностей губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах, мм |
|
о |
о |
о |
о |
Размер между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм | |
|
н- JO о IO |
н- JO о IO |
н- JO о IO |
н- JO о IO |
н- JO о IO |
Отклонение размера между пересечением образующих плоских измерительных поверхностей губок для измерений внутренних диаметров торцевых канавок на уплотнительных фланцах, мм |
|
Н-о о |
Н-о о |
н-о о |
Н-о о |
Н-о о |
Отклонение угла 46° между плоскими и конусными измерительными поверхностями губок для измерений диаметров торцевых канавок на уплотнительных фланцах |
Таблица 9 - Параметры губок для измерений наружных диаметров торцевых канавок на уплотнительных фланцах модификации 1179_________________________________________
|
1 |
2 |
3 |
4 |
|
1120 |
1501WL |
429x131x33 |
580 |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001WL |
575x175x60 |
900 | |
|
500WL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
307x177x44 |
961 | |
|
200B |
440x280x60 |
1547 | |
|
300B |
500x245x60 |
1813 | |
|
150P |
312x123x33 |
537 | |
|
1121 |
150A |
312x122x33 |
522 |
|
1501 |
312x123x33 |
537 | |
|
200A |
429x131x33 |
715 | |
|
2001 |
430x133x33 |
766 | |
|
300A |
500x245x60 |
1556 | |
|
3001A |
500x250x60 |
1652 | |
|
500A |
800x290x60 |
3231 | |
|
5001 |
910x330x55 |
3989 | |
|
5002 |
905x330x55 |
4306 | |
|
150AWL |
312x123x33 |
513 | |
|
1501WL |
429x131x33 |
580 | |
|
200AWL |
429x131x33 |
719 | |
|
2001WL |
429x131x33 |
770 | |
|
300AWL |
429x131x33 |
778 | |
|
3001AWL |
575x175x60 |
900 | |
|
500AWL |
710x185x40 |
3210 | |
|
5001WL |
710x185x40 |
3460 | |
|
5002WL |
710x185x40 |
3820 | |
|
150B |
308x178x43 |
957 | |
|
200B |
533x309x57 |
1150 | |
|
300B |
510x232x58 |
1500 | |
|
1122 |
150 |
312x122x33 |
500 |
|
150WL |
312x122x33 |
500 | |
|
200 |
429x131x33 |
694 | |
|
200WL |
429x131x33 |
700 | |
|
300 |
500x245x60 |
1520 | |
|
300WL |
441x164x58 |
890 | |
|
1123 |
150A |
312x122x33 |
571 |
|
200A |
338x200x43 |
493 | |
|
300A |
540x320x60 |
2350 | |
|
150AWL |
320x130x40 |
580 | |
|
200AWL |
430x140x40 |
700 |
|
1 |
2 |
3 |
4 |
|
1124 |
300A |
510x250x60 |
1693 |
|
300AWL |
510x250x60 |
1700 | |
|
1125 |
600 |
900x330x55 |
4233 |
|
600WL |
900x330x55 |
4233 | |
|
1000 |
1230x340x40 |
3500 | |
|
1000WL |
1230x340x40 |
3500 | |
|
1128 |
200 |
430x133x33 |
723 |
|
200WL |
428x128x32,8 |
800 | |
|
1129 |
300 |
505x245x60 |
1575 |
|
300WL |
510x232x58 |
1020 | |
|
1138 |
200 |
338x200x43 |
838 |
|
200WL |
310x180x43 |
980 | |
|
1161 |
150A |
261x104x33 |
419 |
|
150AWL |
262x105x33 |
418 | |
|
1162 |
125A |
307x177x44 |
794 |
|
125AWL |
310x180x50 |
800 | |
|
1164 |
200 |
429x131x33 |
700 |
|
300 |
500x245x60 |
900 | |
|
200WL |
429x131x33 |
700 | |
|
300WL |
500x245x60 |
900 | |
|
1167 |
150A |
307x177x44 |
808 |
|
150AWL |
310x180x50 |
800 | |
|
1168 |
300A |
570x180x50 |
1319 |
|
300AWL |
580x180x50 |
1400 | |
|
1172 |
200 |
445x165x60 |
1018 |
|
200WL |
450x170x60 |
1100 | |
|
1176 |
150 |
307x177x44 |
822 |
|
200 |
380x210x44 |
931 | |
|
150WL |
310x178x43 |
823 | |
|
200WL |
429x131x33 |
1100 | |
|
150P |
310x178x44 |
887 | |
|
1177 |
200 |
410x110x80 |
986 |
|
300 |
510x250x60 |
1545 | |
|
500 |
800x160x105 |
2993 | |
|
1000 |
1380x183x146 |
1045 | |
|
1500 |
1870x170x155 |
13641 | |
|
200WL |
410x110x80 |
986 | |
|
300WL |
510x250x60 |
1545 | |
|
500WL |
800x160x105 |
2993 | |
|
1178 |
300 |
510x250x65 |
1690 |
|
300WL |
505x245x60 |
1649 | |
|
300P |
505x245x60 |
1614 |
|
1 |
2 |
3 |
4 |
|
1179 |
300 |
429x131x33 |
855 |
|
600 |
810x295x65 |
3452 | |
|
1000 |
1260x315x60 |
6620 | |
|
300WL |
429x131x33 |
855 | |
|
600WL |
810x295x65 |
3452 | |
|
1184 |
150 |
261x104x33 |
378 |
|
200 |
312x122x33 |
541 | |
|
300 |
429x131x33 |
776 | |
|
150A |
262x105x33 |
380 | |
|
200A |
312x122x33 |
541 | |
|
300A |
505x245x60 |
1559 | |
|
1185 |
150A |
312x122x33 |
538 |
|
200A |
430x133x33 |
765 | |
|
300A |
535x325x60 |
2476 | |
|
150AWL |
320x130x40 |
540 | |
|
200AWL |
429x131x33 |
729 | |
|
300AWL |
429x131x33 |
776 | |
|
1186 |
150A |
307x177x44 |
801 |
|
200A |
440x165x55 |
977 | |
|
300A |
570x170x60 |
1218 | |
|
150AWL |
310x180x50 |
800 | |
|
200AWL |
450x170x60 |
1000 | |
|
300AWL |
600x180x60 |
1300 | |
|
1187 |
150A |
312x122x33 |
534 |
|
200A |
430x133x33 |
748 | |
|
300A |
535x325x60 |
2489 | |
|
500A |
905x340x55 |
4191 | |
|
150AWL |
312x122x33 |
526 | |
|
200AWL |
429x131x33 |
732 | |
|
300AWL |
429x131x33 |
780 | |
|
500AWL |
710x185x40 |
3000 | |
|
1191 |
150 |
262x103x33 |
396 |
|
150В |
262x105x33 |
391 | |
|
150WL |
259x100x32,5 |
425 | |
|
150BWL |
285x100x33 |
425 | |
|
1192 |
150A |
312x122x33 |
558 |
|
200A |
429x131x33 |
732 | |
|
300A |
429x131x33 |
795 | |
|
500A |
795x290x60 |
3400 | |
|
1000A |
1400x430x60 |
9680 | |
|
1500A |
1900x330x60 |
8499 | |
|
150AWL |
312x122x33 |
570 | |
|
200AWL |
429x131x33 |
750 | |
|
300AWL |
429x131x33 |
795 | |
|
500AWL |
795x290x60 |
3400 |
|
1 |
2 |
3 |
4 |
|
1199 |
150 |
308x178x45 |
845 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
1262 |
150A |
247x102x23 |
348 |
|
1520 |
150 |
312x122x33 |
530 |
|
200 |
430x133x33 |
719 | |
|
300 |
505x245x60 |
1560 | |
|
150WL |
320x130x40 |
530 | |
|
200WL |
429x131x33 |
770 | |
|
300WL |
575x175x60 |
900 | |
|
150P |
313x123x33 |
542 | |
|
1501P |
313x123x33 |
536 | |
|
1524 |
200 |
440x170x65 |
984 |
|
300 |
440x170x65 |
1027 | |
|
200WL |
440x170x50 |
984 | |
|
300WL |
440x170x50 |
1033 | |
|
1525 |
300 |
575x175x60 |
1215 |
|
3001 |
505x245x60 |
1741 | |
|
500 |
805x300x60 |
3398 | |
|
1000 |
1275x315x55 |
7166 | |
|
1500 |
1900x340x60 |
10170 | |
|
300WL |
565x175x50 |
1281 | |
|
3001WL |
580x180x60 |
1250 | |
|
500WL |
805x300x60 |
3398 | |
|
1526 |
200 |
312x122x33 |
580 |
|
200WL |
313x123x33 |
587 | |
|
1527 |
3001 |
480x103x100 |
1142 |
|
3001WL |
500x250x60 |
1650 | |
|
1528 |
3001 |
500x250x60 |
1593 |
|
3001WL |
500x250x60 |
1650 | |
|
1530 |
300 |
500x250x60 |
1663 |
|
300WL |
900x330x55 |
4000 | |
|
500 |
500x250x60 |
1660 | |
|
500WL |
900x330x55 |
4000 | |
|
1532 |
200 |
428x128x32,8 |
740 |
|
200WL |
428x128x32,8 |
740 | |
|
1533 |
150 |
313x123x33 |
552 |
|
200 |
441x164x58 |
1200 | |
|
500 |
800x400x70 |
4000 | |
|
150WL |
310x180x43 |
750 | |
|
200WL |
441x164x58 |
1200 | |
|
500WL |
800x400x70 |
4000 | |
|
1534 |
200 |
428x128x32,8 |
760 |
|
200WL |
428x128x32,8 |
760 |
|
1 |
2 |
3 |
4 |
|
1535 |
100 |
262x105x33 |
381 |
|
100WL |
260x100x33 |
360 | |
|
1536 |
300 |
535x325x60 |
2565 |
|
300WL |
533x309x57 |
1270 | |
|
1538 |
300 |
505x245x60 |
1936 |
|
7203 |
300A |
430x135x27 |
754 |
|
1291 |
150 |
247x102x33 |
314 |
|
1338 |
150 |
261x104x33 |
600 |
|
200 |
312x122x33 |
850 | |
|
300 |
429x131x33 |
1100 | |
|
1521 |
150 |
312x122x33 |
550 |
|
1501 |
312x122x33 |
550 | |
|
1502 |
312x122x33 |
550 | |
|
200 |
429x131x33 |
600 | |
|
2001 |
429x131x33 |
600 | |
|
2002 |
429x131x33 |
600 | |
|
300 |
429x131x33 |
800 | |
|
3001 |
429x131x33 |
800 | |
|
3002 |
429x131x33 |
800 | |
|
150WL |
312x122x33 |
550 | |
|
1501WL |
312x122x33 |
550 | |
|
1502WL |
312x122x33 |
550 | |
|
200WL |
429x131x33 |
600 | |
|
2001WL |
429x131x33 |
600 | |
|
2002WL |
429x131x33 |
600 | |
|
300WL |
429x131x33 |
800 | |
|
3001WL |
429x131x33 |
800 | |
|
3002WL |
429x131x33 |
800 | |
|
1376 |
150 |
310x180x50 |
550 |
|
200 |
430x180x50 |
700 | |
|
300 |
500x180x50 |
900 | |
|
7202 |
200А |
321x119x25 |
432 |
Таблица 11 - Основные метрологические и технические характеристики штангенциркулей
специальных INSIZE, условия эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от параллельности сдвинутых до соприкосновения цилиндрических измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1534, 1536. |
0,01 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений наружных размеров, мм, не более - модификаций 1129. |
0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров, мм, не более - модификаций 1167, 1186, 1526, 1532, 1534; |
0,01 |
|
- модификаций 1123, 1138, 1338. |
0,02 |
|
Отклонение от параллельности кромочных измерительных поверхностей губок для измерений высоты уступов, мм, не более - модификаций 1184. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более - модификаций 1138, 1184, 1191, 1532, 1534, 1536, 1291, 1338; |
0,003 |
|
- модификаций 1161, 1162, 1167, 1168, 1172, 1186, 1521, 1524, 1525, 1533. |
0,005 |
|
Отклонение от параллельности плоских измерительных поверхностей губок для наружных измерений, мм, не более - модификаций 1138, 1338; |
0,01 |
|
- модификаций 1161, 1184, 1186, 1191, 1532, 1533, 1534, 1536, 1291; |
0,02 |
|
- модификаций 1172. |
0,07 |
|
Отклонение от прямолинейности торца штанги1^ мм, не более |
0,01 |
|
Отклонение от параллельности цилиндрических образующих конических измерительных поверхностей губок для измерений расстояний между центрами отверстий, мм, не более - модификаций 1177, 1192, 1525. |
0,01 |
|
Отклонение от параллельности цилиндрической образующей конуса и плоской измерительной поверхностью губки, мм, не более - модификаций 1524, 1525. |
0,01 |
|
Отклонение от плоскостности и прямолинейности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL, модификаций 1530 |
0,005 |
|
исполнений 300, 300WL; - модификаций 1124 исполнений 300А, 300AWL; |
0,006 |
|
- модификаций 1530 исполнений 500, 500WL. |
0,007 |
|
Отклонение от параллельности плоских поверхностей стационарных губок с отверстиями под крепление сменных наконечников, мм, не более - модификаций 1526 исполнений 200, 200WL; |
0,02 |
|
- модификаций 1124 исполнений 300А, 300AWL, модификаций 1530 |
0,03 |
|
исполнений 300, 300WL; - модификаций 1530 исполнений 500, 500WL. |
0,04 |
|
1 |
2 |
|
Допустимое отклонение диаметра сменных наконечников сферической формы для измерений наружных и внутренних размеров от номинального, мм |
±0,005 |
|
Усилие перемещения рамки по штанге, Н, не более: - с диапазоном измерений до 300 мм включ.; |
8 |
|
- с диапазоном измерений св. 300 до 500 мм включ.; |
15 |
|
- с диапазоном измерений св. 500 до 1500 мм включ. |
25 |
|
Параметр шероховатости Ra, мкм, не более - измерительных поверхностей губок для измерений наружных размеров |
0,2 |
|
штангенциркулей модификаций 1138, 1162, 1184, 1186, 1191, 1291, 1338, 1534; - измерительных поверхностей губок для измерений наружных размеров |
0,3 |
|
штангенциркулей модификаций 1161; - измерительных поверхностей губок для измерений наружных размеров |
0,5 |
|
штангенциркулей модификаций 1129, 1167, 1168, 1172, 1185, 1187, 1532, 1533, 1535, 1536; - измерительных поверхностей губок для измерений внутренних размеров штангенциркулей модификаций 1120, 1121, 1122, 1123, 1128, 1129, 1138, 1167, 1168, 1176, 1178, 1186, 1191, 1199, 1262, 1291, 1338, 1376, 1520, 1526, 1532, 1534, 1536, 1538; |
0,4 |
|
- измерительных поверхностей губок для измерений уступов |
0,4 |
|
штангенциркулей модификаций 1184 - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстиями штангенциркулей модификаций 1177, 1192, 1525, 1521; - измерительных поверхностей губок для измерений расстояний между |
0,4 |
|
отверстием и плоскостью штангенциркулей модификаций 1524, 1525, 1521; - измерительных поверхностей губок штангенциркулей модификации 1179; |
0,3 |
|
- вспомогательных поверхностей губок штангенциркулей модификаций |
0,2 |
|
1129; - вспомогательных поверхностей губок штангенциркулей модификаций |
0,3 |
|
1120, 1121, 1124, 1262, 1526, 1530; - вспомогательных поверхностей губок штангенциркулей модификаций 1125,1527, 1528; |
0,8 |
|
- измерительных поверхностей сменных наконечников штангенциркулей модификаций 1124, 1125, 1526, 1530; |
0,4 |
|
- измерительных поверхностей сменных наконечников штангенциркулей |
0,2 |
|
модификаций 1527, 1528; - поверхности торца штанги штангенциркулей модификаций 1138, 1162, 1184, 1191, 1291, 1338, 1376, 1526, 1532, 1534. |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
|( - для штангенциркулей с глубиномером | |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15000 |
