Номер по Госреестру СИ: 96160-25
96160-25 Штангенциркули
(INSIZE 1120-150А)
Назначение средства измерений:
Штангенциркули INSIZE 1120-50А (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - 092c6775-332d-9334-f682-6f8f625376c0
ID в реестре СИ - 1426704
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦ 150 0.01(0-150)мм, мод. 1120-150А, (0-170) мм, 1120-150А (0...150)мм-0.01мм, 1120-150А (0...150)-0.01,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт - 80 Xiangyang Road, Suzhou New District, 215009
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1699 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангенциркули (INSIZE 1120-150А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95834-25 09.07.2030 |
Нутромеры индикаторные специальные, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
96160-25 |
Штангенциркули, INSIZE 1120-150А INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
96747-25 29.10.2030 |
Штангенциркули специальные, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
|
97729-26 16.02.2031 |
Штангенрейсмасы, INSIZE INSIZE CO., LTD (КИТАЙ 80 Xiangyang Road, Suzhou New District, 215009) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Штангенциркули (INSIZE 1120-150А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ОДК" (RA.RU.312444) | 20 | 11 | 9 | 0 | 0 | 0 | 0 |
Стоимость поверки Штангенциркули (INSIZE 1120-150А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Штангенциркули имеют встроенное программное обеспечение, которое записывается в энергонезависимую память штангенциркуля при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на маркировочную этикетку, приклеиваемую на лицевую сторону штанги штангенциркуля.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6«Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
Правообладатель
INSIZE CO., LTD, Китай
Юридический адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Правообладатель
INSIZE CO., LTD, Китай
Юридический адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Штангенциркули состоят из штанги, рамки с цифровым отсчетным устройством, зажимающего элемента, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров.
Принцип действия штангенциркулей основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.
Серийный номер (Serial №) в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на металлическую табличку с оборотной стороны рамки штангенциркуля методом шелкографии.
К штангенциркулям данного типа относятся штангенциркули с серийными номерами (Serial №): 2309223147, 2309223124, 2309223144, 2309223111, 2309223128, 2309223138,
2309223154, 2309223130, 2309223175, 2309223139, 2309223145, 2309223142, 2309223125,
2309223155, 2309223146, 2309223129, 2309223103, 2309223137, 2906223027, 2309223174,
2309223140, 2906223055, 2309223152, 2309223141.
Нанесение знака поверки на штангенциркули не предусмотрено.
Общий вид штангенциркулей представлен на рисунке 1.
Места нанесения знака утверждения типа и серийного номера ( S erial №) представлен на рисунке 2.

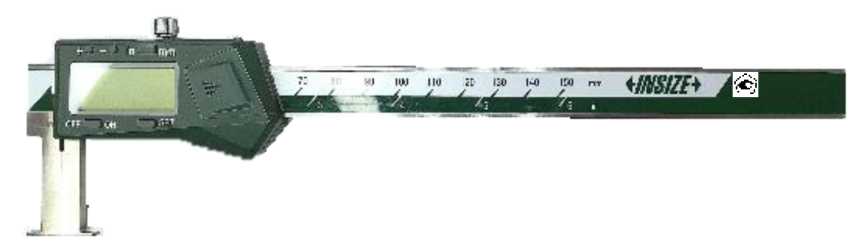

Р и с ун о к 1 - Общий вид штангенциркулей

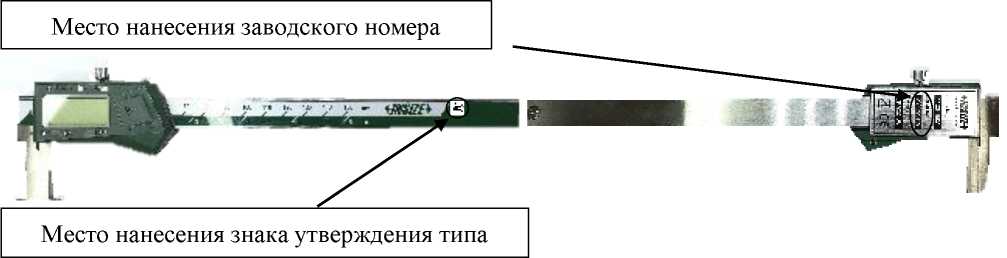

Рисунок 2- Места нанесения заводского номера и знака утверждения типа
Таблица 4-
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм |
от 0 до 150 |
|
Предел допускаемой абсолютной погрешности, мм |
±0,04 |
|
Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
|
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
22 |
|
Вылет губок, мм:
|
от 35 до 37 не менее 1 |
|
Допуск плоскостности* и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,01 |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм не более |
0,008 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм |
0,02 |
|
Параметр шероховатости плоских измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более: |
0,32 |
|
Отклонение размера губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм: |
0,02 |
|
* - Требования к плоскостности относят только к поверхностям шириной более 4 мм. | |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
255 |
|
- ширина |
70 |
|
- высота |
20 |
|
Масса, кг |
0,22 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы не менее, лет |
4 |
