Наименование

Обозначение

Количество

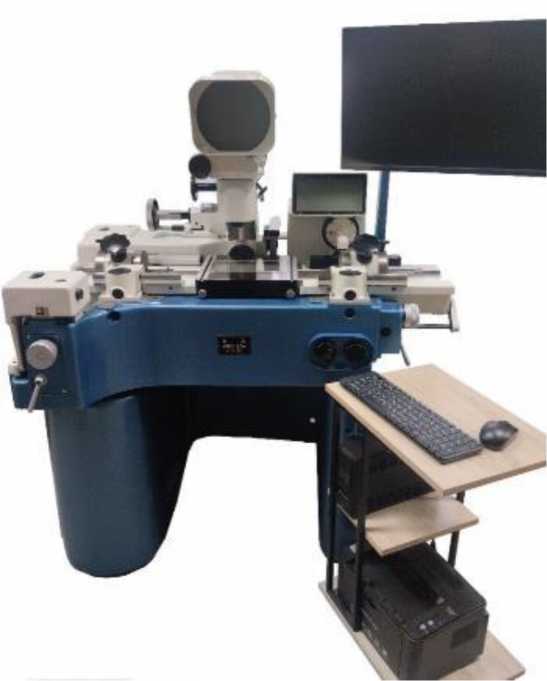

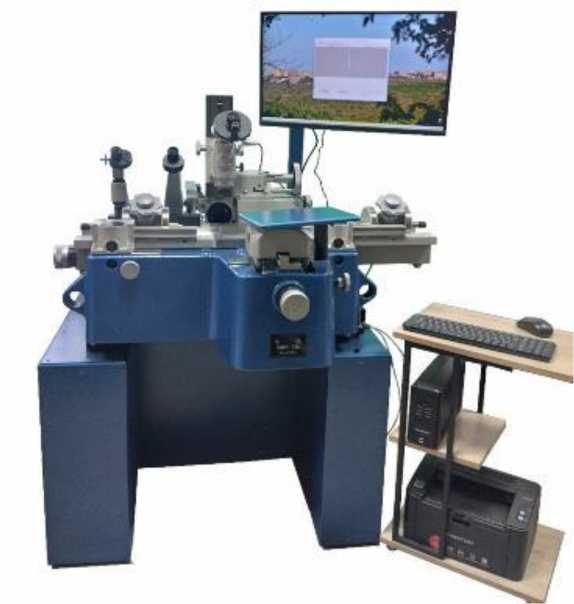

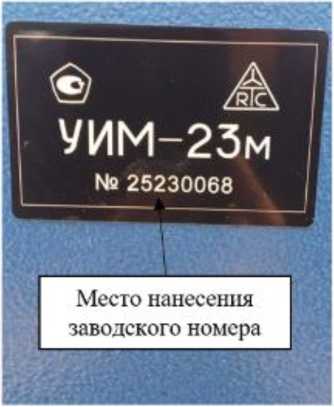

Микроскоп универсальный измерительный ⁴

УИМ

1 шт.

Преобразователи линейных перемещений (комплект)

-

1 шт.

Электронно-вычислительное устройство (персональный компьютер с программным обеспечением)

-

1 шт.

Видеопроекционная насадка

-

1 шт. ²⁾

Принтер

-

1 шт. ²⁾

Подставка под микроскоп

-

1 шт.

Комплект запасных частей и принадлежностей (ЗИП)

-

1 шт. ²⁾

Руководство по эксплуатации⁴

-

1 экз.

Паспорт⁴

-

1 экз.

⁴ Модификация в соответствии с заказом;

²⁾ По отдельному заказу

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм

в продольном направлении

от 0 до 200

в поперечном направлении

от 0 до 100

Диапазон измерений плоского угла

от 0° до 360°

Цена деления

лимба угломерной головки

1°

минутной шкалы угломерной головки

1'

шкал линейных перемещений, мм

1

отсчетных микроскопов, мм

0,001

Дискретность отсчета, мм

0,0005

Пределы допускаемой погрешности измерений линейных размеров, мм

при введении поправок по аттестату шкалы прибора

±(0 001 I         )

“V '     100000/

без учета поправок

±(0,001+^^^)

\ 80000/

Пределы допускаемой погрешности измерений плоского угла

±1,5'

Примечание - Введены следующие обозначения: L - номинальная измеряемая длина, мм

Наименование характеристики

Значение

УИМ-21м

УИМ-23м

Габаритные размеры (длина^хширина^хвысота), мм, не более

1145^х1060^х1500

1150x1150x1500

Масса, кг, не более

490

545

Напряжение переменного тока, В

от 198 до 242

Условия эксплуатации:

- температура окружающей среды, °С

от +18 до +22

- относительная влажность воздуха, %, не более

80

Отклонение от прямолинейности движения каретки продольного перемещения на длине 200 мм, мм, не более

в горизонтальной плоскости

0,002

в вертикальной плоскости

0,004

Отклонение от прямолинейности движения каретки поперечного перемещения на длине 100 мм, мм, не более

в горизонтальной плоскости

0,002

в вертикальной плоскости

0,003

Отклонение от параллельности каждой опорной

поверхности   каретки   продольного   перемещения

0,01

направлению ее движения на длине 200 мм, мм, не более

Отклонение от параллельности опорных поверхностей между собой, мм, не более

0,005

Отклонение от параллельности каретки поперечного

перемещения плоскости ее движения на длине 100 мм, мм,

0,005

не более

Наименование характеристики

Значение

УИМ-21м

УИМ-23м

Отклонение от перпендикулярности оси тубуса к опорным поверхностям каретки продольного перемещения при его движении   вдоль   направляющих   (при   нулевом

зафиксированном движении колонки), мм, не более

0,070

0,018

Радиальное биение скалок, мм, не более

0,005

Радиальное биение центров скалок, мм, не более

0,005

Отклонение   от параллельности линии   центров

направлению движения каретки в вертикальной плоскости на длине 200 мм, мм, не более

0,010

Отклонение от параллельности рабочей поверхности предметного стекла стола плоскости движения кареток, мм, не более

на длине 200 мм для продольного направления на длине 100 мм для поперечного направления

0,020

0,015

Отклонение от соосности центров в горизонтальной плоскости при сведенных скалках, мм, не более

0,003

Отклонение от соосности центров в горизонтальной плоскости при расстоянии между центрами 200 мм, мм, не более

0,005

Отклонение от параллельности горизонтальной линии штриховой сетки угломерной головки визирной системы направлению    движения    каретки    продольного

перемещения, не более

1'

Отклонение от параллельности биссекторов шкал десятых долей миллиметра штрихам миллиметровых шкал, мм, не более

-

0,0005

Отклонение от перпендикулярности кареток относительно друг друга, мм, не более

0,005

Отклонение от прямолинейности конической образующей центра, мм, не более

0,010

Величина несовпадения точки пересечения штриховых линий с осью вращения сетки угломерной головки для кареток продольного и поперечного перемещения, мм, не более

0,001

Отклонение от параллельности осей миллиметровых шкал направлению движения кареток в горизонтальной (для микроскопов модификации УИМ-21м) и вертикальной (для микроскопов модификации УИМ-23м) плоскостях, мм, не более

на длине 200 мм

на длине 100 мм

2

1

Величина смещения изображения при наклоне колонки влево и вправо на 12°30', мм, не более

0,005

Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы и отклонение от ориентировки, ширины биссектора, не более

-

%

Наименование характеристики

Значение

УИМ-21м

УИМ-23м

Величина несовпадения изображения одного деления градусной шкалы изображению всего участка минутной шкалы, ширины штриха минутной шкалы, не более

У₂

-

Величина несимметричности в направлении длины штриха, длины штриха лимба, не более

%

-

Увеличение объектива

Расстояние между крайними штриховыми линиями окулярной штриховой сетки, мм

Допускаемое отклонение, мм

3^х

1,8

±0,0005

1^х

5,4

±0,002

1,5^х

3,6

±0,002

5^х

1,08

±0,0005

Наименование характеристики

Значение

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

11000
