Номер по Госреестру СИ: 96761-25
96761-25 Термопреобразователи сопротивления платиновые
(2×PT100B4L-5-68450-BB2069A)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450-BB2069A (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры смазочного масла в модуле жидкого топлива и температуры жидкости в расширительном баке в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 01.11.2025
Срок свидетельства -
Номер записи - f11e8134-d0ef-23da-da10-8431c224bd33
ID в реестре СИ - 1427223
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
2×PT100B4L-5-68450-BB2069A,
Производитель
Изготовитель - Dittmer Temperaturfuhler GmbH & Co.KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2327 от 2025.10.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (2×PT100B4L-5-68450-BB2069A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dittmer Temperaturfuhler GmbH & Co.KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85534-22 11.05.2027 |
Преобразователи термоэлектрические, ТЕ Dittmer Temperaturfuhler GmbH & Co.KG (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 2 года - для модификации ТЕ-Exia, В(J, D, V),**,** |
|
96761-25 |
Термопреобразователи сопротивления платиновые, 2×PT100B4L-5-68450-BB2069A Dittmer Temperaturfuhler GmbH & Co.KG (ГЕРМАНИЯ ) |
ОТ |
2 года |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Термопреобразователи сопротивления платиновые (2×PT100B4L-5-68450-BB2069A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (2×PT100B4L-5-68450-BB2069A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ПравообладательФирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Изготовитель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», ГерманияАдрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Тел.: +49 (0) 2841-92135-0
Web-сайт: www.dittmer-temperatur.de
E-mail: team@tematec.de
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления платинового чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи состоят из измерительной вставки и защитной арматуры, соединенной с защитной головкой из алюминиевого сплава. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.
К термопреобразователям данного типа относятся термопреобразователи сопротивления платиновые 2xPT100B4L-5-68450-BB2069A с заводскими номерами: 7001072622-00070-01, 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070-04.
Заводской номер ТС в виде обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к ТС, типографским способом.
Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке 1. Фотография этикетки одного из ТС приведена на рисунке 2.

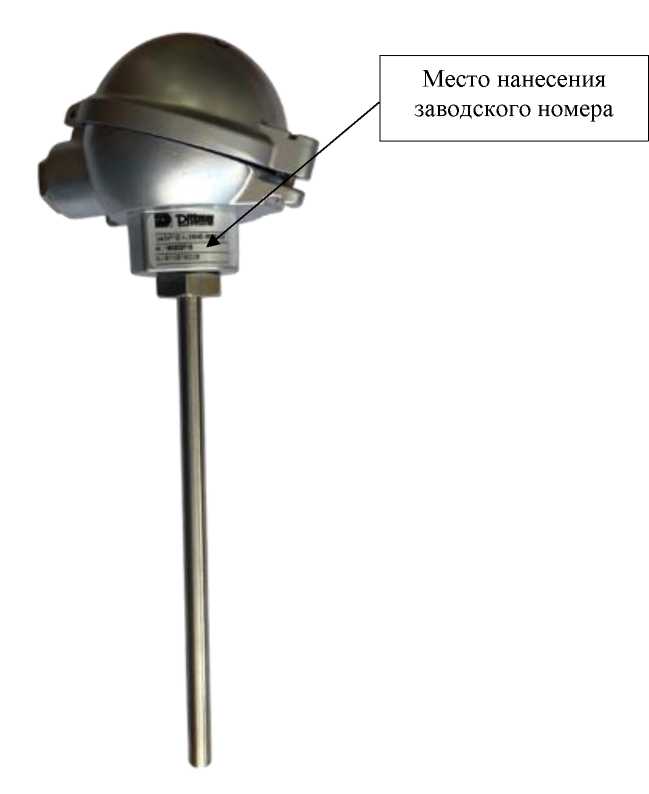

Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера

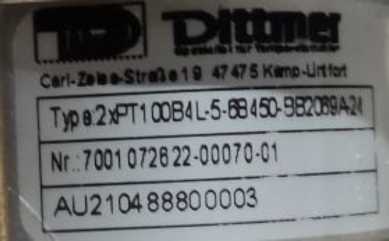

Рисунок 2 - Фотография этикетки ТС
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование ТС не предусмотрено.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
2XPT100B4L-5-68450- |
4 шт. |
|
платиновый |
BB2069A | |
|
Паспорт (на русском языке) |
- |
4 экз. |
ТС приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С - зав. № 7001072622-00070-01 |
от 0 до +300 |
|
- зав. № 7001072622-00070-02, 7001072622-00070-03, 7001072622-00070 04 |
от 0 до +100 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент ТС а , °С-1 |
0,00385 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Допуск по ГОСТ 6651-2009, °С ф| - абсолютное значение температуры, °С, без учета знака) |
±(0,3+0,005-|г|) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Диаметр монтажной части ТС, мм |
10 |
|
Длина монтажной части ТС, мм
|
200 300 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 95 |
