Сведения о средстве измерений: 96743-25 Преобразователи термоэлектрические

Номер по Госреестру СИ: 96743-25
96743-25 Преобразователи термоэлектрические
(AIP)

Назначение средства измерений:
Преобразователи термоэлектрические AIP (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или корпуса ТП.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 7
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 8
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 9
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 10
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10

Общие сведения

Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - 3891adb2-d43b-792f-a778-5c8237df8a68
ID в реестре СИ - 1427175
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AIP, 901120,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»
Страна - РОССИЯ
Населенный пункт - 109544, г. Москва, ул. Рабочая, д. 91, стр. 4
Уведомление о начале осуществления предпринимательской деятельности -

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2320 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Преобразователи термоэлектрические (AIP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96743-25
28.10.2030
Преобразователи термоэлектрические, AIP
Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ» (РОССИЯ 109544, г. Москва, ул. Рабочая, д. 91, стр. 4)
ОТ
МП
3 года
96742-25
28.10.2030
Термопреобразователи сопротивления, AIP
Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ» (РОССИЯ 109544, г. Москва, ул. Рабочая, д. 91, стр. 4)
ОТ
МП
2 года

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (AIP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • AIP
  • 2 2 2 0 0 0 0 0

    Стоимость поверки Преобразователи термоэлектрические (AIP)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта и Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

    Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ТУ 26.51.51-001-54303091-2025 Преобразователи термоэлектрические AIP. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ» (ООО «ОЛЛ ИН ПРОМ»), г. Москва ИНН 9709115921

    Юридический адрес: 109544, г. Москва, ул. Рабочая, д. 91, стр. 4 Телефон: +7 (495) 642-49-02 E-mail: info@allinprom.ru

    Изготовитель

    Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ» (ООО «ОЛЛ ИН ПРОМ»), г. Москва ИНН 9709115921 Адрес: 109544, г. Москва, ул. Рабочая, д. 91, стр. 4 Телефон: +7 (495) 642-49-02 E-mail: info@allinprom.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ» (ООО «ОЛЛ ИН ПРОМ»), г. Москва ИНН 9709115921
    Юридический адрес: 109544, г. Москва, ул. Рабочая, д. 91, стр. 4 Телефон: +7 (495) 642-49-02 E-mail: info@allinprom.ru

    Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи, с последующим преобразованием ТЭДС (или без него) в унифицированные сигналы постоянного тока (в т.ч. совмещённые с цифровым выходным сигналом HART-протокола) при помощи вторичного измерительного преобразователя (далее - ИП).

    Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами), соединенной с клеммной (или соединительной) головкой или без нее (с кабелем или разъемом), и защитной арматуры с различными видами технологических соединений и монтажных элементов. В клеммную (или соединительную) головку могут встраиваться согласованные с ТП измерительные преобразователи с аналоговым или цифровым выходным сигналом.

    ТП могут изготавливаться следующих модификаций: 901020, 901030, 901110, 901120, 901820, 901220, 901230, 901050, 901821/80, 901821/90, 901821/81, 901821/91, 901821/82, 901821/92, 901150, 901250, 901190, 901210.

    Модификации ТП отличаются друг от друга по техническим и метрологическим характеристикам, по наличию или отсутствую встраиваемого ИП, а также по конструктивному исполнению.

    • - ТП 901020, 901030, 901110, 901120, 901820, 901220, 901230 конструктивно выполнены в виде защитной трубки (или защитных трубок) из нержавеющей стали, титана, инконеля, керамики или хастеллоя, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой со встроенным программируемым ИП с выходным сигналом в виде силы постоянного тока в диапазоне от 4 до 20 мА с возможностью (или без неё) передачи цифровых сигналов по протоколу HART или без встроенного преобразователя. Защитная трубка (или защитные трубки) может быть со штуцером/фланцем (или без него). Термопреобразователи могут иметь встроенный дисплей для визуализации результатов измерений.

    • - ТП 901050, 901821/80 и 901821/90 конструктивно выполнены в виде защитной трубки (или защитных трубок) из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с присоединительной головкой или присоединительными проводами из различных материалов (силикон, тефлон и т.д.) при помощи переходного элемента со штуцером/фланцем, имеющего различные формы исполнения.

    - ТП 901821/81, 901821/91, 901821/82, 901821/92 конструктивно выполнены в виде защитной трубки из нержавеющей стали, представляющей собой заваренную с одного конца трубку, соединенную с присоединительной головкой или проводами из различных материалов (силикон, тефлон и т.д.).

    - ТП 901150, 901250 конструктивно выполнены в виде заваренной с одного конца или штампованной защитной трубки из нержавеющей стали или инконеля. Термопреобразователи изготавливаются с присоединительными проводами из различных материалов (силикон, тефлон и т.д.). Монтаж термопреобразователей к объекту измерений осуществляется при помощи специальных креплений, либо отверстия/отверстий для монтажа.

    - ТП 901190 конструктивно выполнены в виде заваренной с одного конца защитной трубки из нержавеющей стали с байонетным монтажным соединением. Термопреобразователи изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.).

    - ТП 901210 конструктивно выполнены в виде защитной трубки из нержавеющей стали или инконеля, представляющей собой заваренную с одного конца трубку с неизолированными выводами на другом конце.

    Заводской номер в виде цифрового или буквенно-цифрового кода, состоящего из арабских цифр и букв латинского алфавита, наносится любым технологическим способом на клеммную головку, или на маркировочную табличку, закрепленную на корпусе ТП, или на защитную трубку.

    Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.

    Общий вид ТП приведен на рисунках 1-15.

    Общий вид ТП с указанием места нанесения заводского номера на рисунке 16.

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

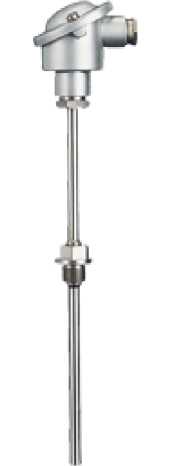

    Рисунок 1 - Общий вид термопреобразователей

    901020, 901820

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

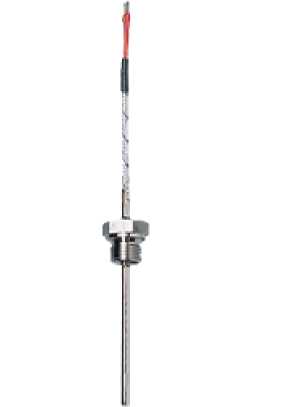

    Рисунок 2 - Общий вид термопреобразователей 901050

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

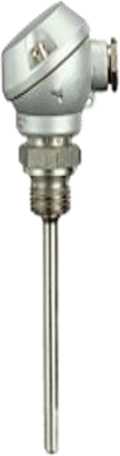

    Рисунок 4 - Общий вид

    термопреобразователей

    901220

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

    Рисунок 5 - Общий вид

    термопреобразователей 901230

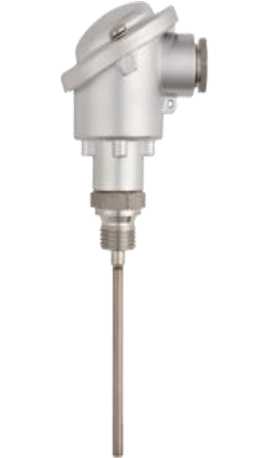

    Рисунок 3 - Общий вид термопреобразователей 901210

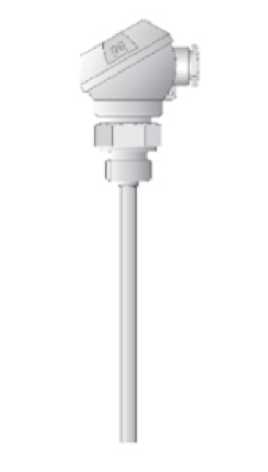

    Рисунок 6 - Общий вид

    термопреобразователей

    901250

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru
    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

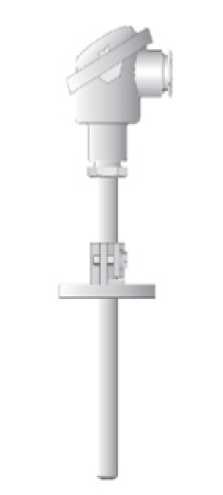

    Рисунок 8 - Общий вид

    термопреобразователей 901030

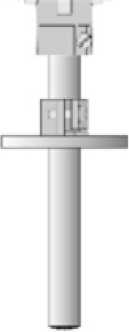

    Рисунок 7 - Общий вид

    термопреобразователей

    901190

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

    Рисунок 9 - Общий вид термопреобразователей 901110

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

    Рисунок 10 - Общий вид термопреобразователей 901120

    Рисунок 11 - Общий вид

    термопреобразователей 901150

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru
    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

    Рисунок 12 - Общий

    термопреобразователей

    901821/81, 901821/91

    Рисунок 13 - Общий вид

    термопреобразователей 901821/82, 901821/92

    Рисунок 14 - Общий вид

    термопреобразователей 901821/80, 901821/90

    Внешний вид. Преобразователи термоэлектрические (AIP), http://oei-analitika.ru

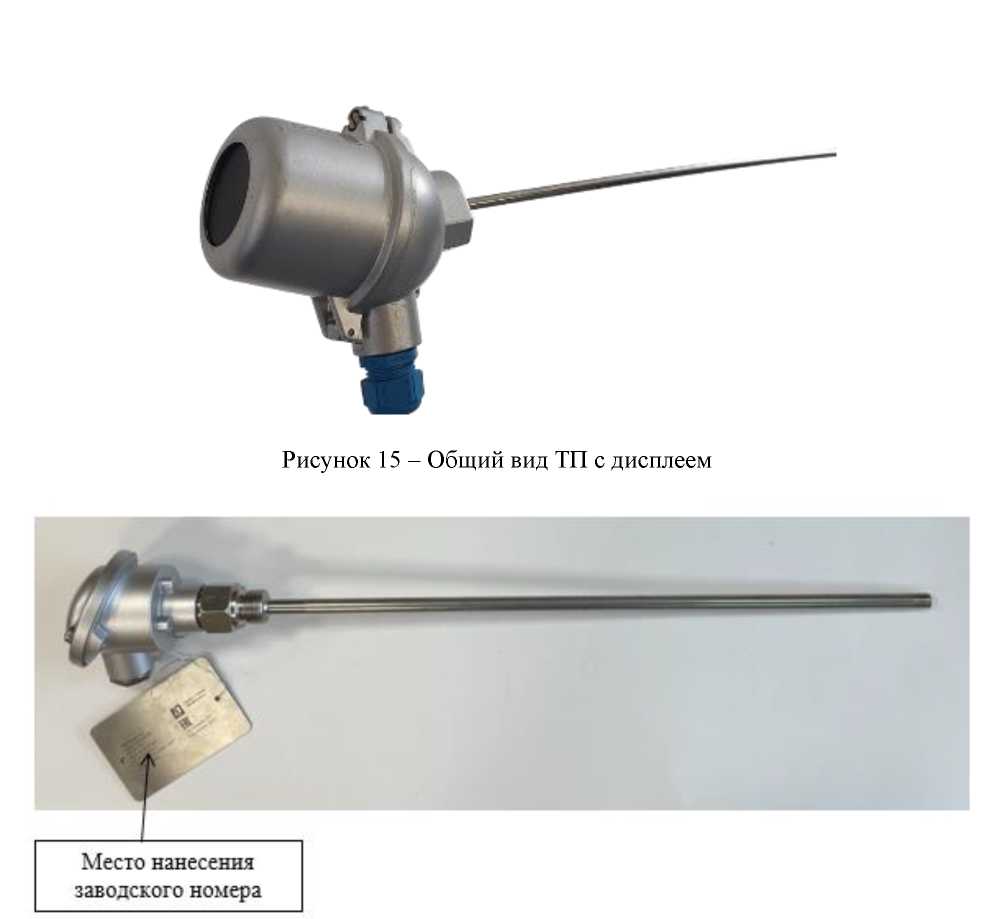

    Рисунок 16 - Общий вид ТП с указанием места нанесения заводского номера

    аблица 5 - Комплектность термопреобразователей

    Наименование

    Обозначение

    Количество

    Преобразователь термоэлектрический

    AIP (1)

    1 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    Примечания:

    (1) - обозначение модификации - в соответствии с заказом.


    Основные метрологические и технические характеристики термопреобразователей приведены в таблицах 1-3. Показатели надежности приведены в таблице 4.

    Таблица 1 - Метрологические характеристики термопреобразователей без ИП

    Условное обозначение НСХ по ГОСТ Р 5.585-2001

    Класс допуска

    Максимальный диапазон измерений температуры, °С (1)

    Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

    1

    от -40 до +375 включ.

    ±1,5

    св. +375 до +1200

    ±0,004-t

    К

    2

    от -40 до +333 включ.

    ±2,5

    св. +333 до +1200

    ±0,00751

    3

    от -196 до -167 включ.

    ±0,0151

    св. -167 до +40

    ±2,5

    таблицы 1

    Условное обозначение НСХ по ГОСТ Р 5.585-2001

    Класс допуска

    Максимальный диапазон измерений температуры, °С (1)

    Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

    J

    1

    от -40 до +375 включ. св. +375 до +750

    ±1,5

    ±0,004-t

    2

    от 0 до +333 включ. св. +333 до +800

    ±2,5

    ±0,00751

    L

    2

    от -40 до +360 включ. св. +360 до +800

    ±2,5

    ±(0,7+0,0051)

    3

    от -196 до -100 включ. св. -100 до +100

    ±(1,5+0,01#

    ±2,5

    (1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте и на шильдике ТП.

    аблица 2 - Метрологические характеристики термопреобразователей с ИП

    Наименование характеристики

    Значение

    Максимальный диапазон измерений температуры ТП с ИП (в зависимости от типа НСХ), °С (1)

    Таблица 1

    Настраиваемый интервал диапазона измерений температуры At(2) ТП с ИП, At, °С(3)

    от 100 до 1240

    Пределы допускаемой основной приведенной погрешности измерений ТП с ИП, у, % (от установленного диапазона измерений температуры) (3) (4)

    ±0,25; ±0,30; ±0,50; ±0,70; ±1,00; ±1,50; ±2,00

    Пределы допускаемой дополнительной приведенной погрешности измерений ТП с ИП, вызванной изменением температуры окружающей среды от нормальных условий, % (от установленного диапазона измерений температуры) на каждые 10 °С

    ±0,5-у

    Пределы допускаемой основной абсолютной погрешности ТП с ИП (с учетом схемы компенсации), °С

    ±(100’ (^тах — imiri) + 1)

    • (1) - рабочий диапазон измерений температуры конкретного ТП, тип НСХ указан в паспорте и на шильдике ТП;

    • (2) - At=tmax-tmin, где tmax и tmin - верхний и нижний пределы диапазона измерений (указаны в паспорте и приводятся на шильдике);

    • (3) - диапазон измерений устанавливается в зависимости от модификации и заказа, приводится в паспорте и на шильдике ТП;

    • (4) Пределы допускаемой основной приведённой погрешности измерений температуры приведены без учёта погрешности компенсации холодного спая, при этом предельно допускаемая абсолютная погрешность схемы компенсации равна ±1 °С.

    Таблица 3 - Основные технические характеристики ТП

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока ТП с ИП, В

    от 8 до 36

    Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее:

    • - для ТП мод. 901020, 901030, 901050, 901110, 901120, 901150, 901190, 901220, 901820, 901821/80, 901821/90, 901821/81, 901821/91, 901821/82, 901821/92

    • - для ТП мод. 901210, 901230, 901250

    100

    200

    Длина кабеля с присоединительными проводами, мм

    от 20 до 500000

    Диаметр монтажной части ТП, мм

    от 0,5 до 24

    Длина монтажной части ТП, мм(1)

    от 17 до 5000

    Масса, кг, не более

    5

    Нормальные условия измерений:

    - температура окружающего воздуха, °С

    от +15 до +25

    Рабочие условия эксплуатации для ТП с ИП:

    • - температура окружающего воздуха, °С:

    • - со встроенным дисплеем

    • - без встроенного дисплея

    • - относительная влажность воздуха, %, не более

    от -60 до +60

    от -60 до +85

    80

    Рабочие условия эксплуатации ТП без ИП (в зависимости от модификации ТП):

    • - температура окружающего воздуха(2), °С

    • - относительная влажность воздуха, %, не более

    от -60 до +350

    95

    Маркировка взрывозащиты(3)

    1Ex db IIC T6...T1 Gb Х

    0Ex ia IIC Т6...Т1 Ga Х 1Ex db [ia Ga] IIC T6.T1 Gb Х

    Степень защиты оболочки по ГОСТ 14254-2015(3) , не менее

    IP 65

    • (1) - и более по специальному заказу;

    • (2)  - указан максимальный диапазон, конкретное значение устанавливается в зависимости от модификации и указано в паспорте на ТП;

    • (3) - только для ТП модификации 901820.

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    60000

    Средний срок службы, лет, не менее

    8
