Принцип действия ТС основан на зависимости электрического сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (далее - ЧЭ) от температуры с последующим преобразованием (или без него) в унифицированные сигналы силы постоянного тока (в т.ч. совмещённые с цифровым выходным сигналом HART-протокола) при помощи вторичного измерительного преобразователя (далее - ИП).

Конструктивно термопреобразователи выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или соединительной) головкой или без нее (с кабелем или разъемом), и защитной арматуры с различными видами технологических соединений, и монтажных элементов. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных ЧЭ с минеральной изоляцией проводов. В клеммную (или соединительную) головку могут встраиваться согласованные с ТС измерительные преобразователи с аналоговым или цифровым выходным сигналом.

ТС могут изготавливаться следующих модификаций: 902815, 902820, 902020, 902023, 902123, 902220, 902230, 902030, 902120, 902130, 902006, 902821/10, 902821/40, 902821/41, 902050, 902821/80, 902821/90, 902821/81, 902821/91, 902821/82, 902821/92, 902044, 902150, 902250, 902830, 902190, 902520, 902524, 902550, 902554, 902210, 902350, 902940, 909740/10, 909740/20.

Модификации ТС отличаются друг от друга по техническим и метрологическим характеристикам, по наличию или отсутствую встраиваемого ИП, а также по конструктивному исполнению.

• -  ТС 902815 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным программируемым измерительным преобразователем с выходным сигналом в виде силы постоянного тока в диапазоне от 4 до 20 мА или от 20 до 4 мА или без ИП;

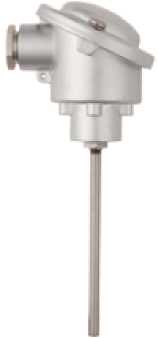

• -  ТС 902820, 902020, 902023, 902123, 902220, 902230, 902030, 902120, 902130, 902006, 902821/10, 902821/40, 902821/41 конструктивно выполнены в виде защитной трубки (или защитных трубок), представляющей собой заваренную с одного конца трубку,

Лист № 2 Всего листов 9 соединенную через кабель или напрямую с клеммной головкой со встроенным программируемым ИП с выходным сигналом в виде силы постоянного тока в диапазоне от 4 до 20 мА (от 20 до 4 мА) с возможностью (или без неё) передачи цифровых сигналов по протоколу HART, или без встроенного ИП. Защитная трубка может быть со штуцером/фланцем (или без него). Термопреобразователи могут иметь встроенный дисплей для визуализации результатов измерений.

• -  ТС 902050, 902821/80 и 902821/90 конструктивно выполнены в виде защитной трубки (или защитных трубок), представляющей собой заваренную с одного конца трубку, соединенную через кабель или напрямую с присоединительной головкой/коробкой или присоединительными проводами из различных материалов (силикон, тефлон и т.д.) при помощи переходного элемента со штуцером/фланцем, имеющего различные формы исполнения.

• -  ТС 902821/81, 902821/91, 902821/82, 902821/92 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную через кабель или напрямую с присоединительной головкой/коробкой или проводами из различных материалов (силикон, тефлон и т.д.).

• -  ТС 902044 конструктивно выполнены в виде заваренной с одного конца защитной трубки с монтажными элементами, соединенную со штекерным разъемом в Г-образном корпусе. У исполнений 902044/25, 902044/26, 902044/28, 902044/29 дополнительно в корпус встраивается измерительный преобразователь с выходным сигналом в виде силы постоянного тока (от 4 до 20 мА).

• -  ТС 902150, 902250, 902830 конструктивно выполнены в виде заваренной с одного конца или штампованной защитной трубки. ТС изготавливаются с присоединительными проводами из различных материалов (силикон, тефлон и т.д.).

• -  ТС 902190 конструктивно выполнены в виде в виде заваренной с одного конца защитной трубки с байонетным монтажным соединением. ТС изготавливаются с присоединительными проводами из различных материалов (силикон, тефлон и т.д.).

• -  ТС 902520, 902524 конструктивно выполнены в виде корпуса, предназначенного для настенного или канального монтажа, с находящимися внутри (или снаружи) ЧЭ. Внутрь корпуса может быть встроен ИП с выходным сигналом постоянного тока.

• -  ТС 902550, 902554 являются термопреобразователями поверхностного монтажа и конструктивно выполнены в виде заваренной с одного конца или штампованной защитной оболочки с присоединительными проводами из различных материалов (силикон, тефлон и т.д.). Монтаж ТС к объекту измерений осуществляется при помощи специальных креплений, либо отверстия/отверстий для монтажа.

• -  ТС 902210 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку с неизолированными выводами на другом конце.

• -  ТС 902350 конструктивно изготавливаются в виде иглы с ручкой, выполненной из силикона или тефлона; без головки, с присоединительными проводами из силикона, тефлона.

• -  ТС 902940 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным программируемым ИП с выходным сигналом постоянного тока от 4 до 20 мА (от 0 до 20 мА). Защитная трубка может быть со штуцером/фланцем (или без него). Термопреобразователи имеют дисплей для визуализации результатов измерений.

• -  ТС 909740/10, 909740/20 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку с упорным фланцем на другом конце. На упорный фланец устанавливается цоколь, либо ИП с выходным сигналом в виде силы постоянного тока от 4 до 20 мА (от 20 до 4 мА), с возможностью (или без неё) передачи цифровых сигналов по протоколу HART.

Схема соединения внутренних проводов ТС с ЧЭ - 2-х, 3-х или 4-х проводная.

Заводской номер в виде цифрового или буквенно-цифрового кода, состоящего из арабских цифр и букв латинского алфавита, наносится любым технологическим способом на клеммную головку, или на маркировочную табличку, закрепленную на корпусе ТС, или на защитную трубку.

Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.

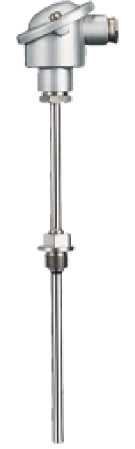

Общий вид ТС приведен на рисунках 1-23. Общий вид ТС с указанием места нанесения заводского номера на рисунке 24.

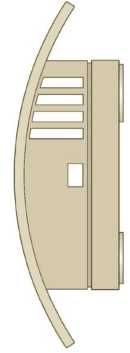

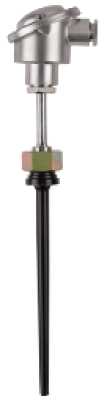

Рисунок 3 - Общий вид

ТС 902520

Рисунок 5 - Общий вид

ТС 902940

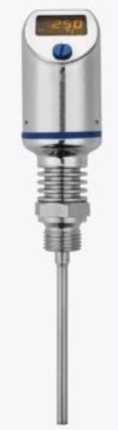

Рисунок 4 - Общий вид

ТС 902524

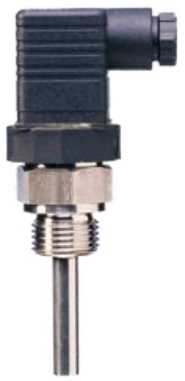

Рисунок 10 - Общий вид

ТС 902044

Рисунок 11 - Общий вид

ТС 902123, 902821/41

Рисунок 14 - Общий вид

ТС 902350

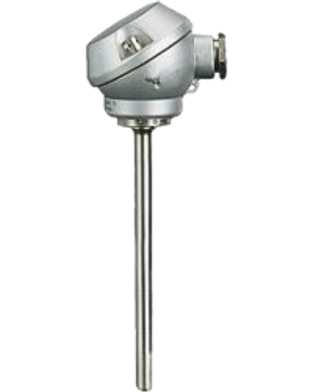

Рисунок 12 - Общий вид ТС

902150, 902830

Рисунок 16 - Общий вид ТС

902550, 902554

Рисунок 24 - Общий вид

ТС 902130

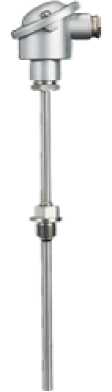

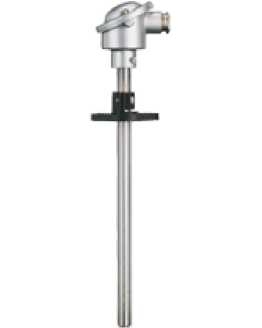

Рисунок 19 - Общий вид ТС

902220

Рисунок 25 - Общий вид

ТС 902006

Рисунок 23 - Общий вид

ТС 902120

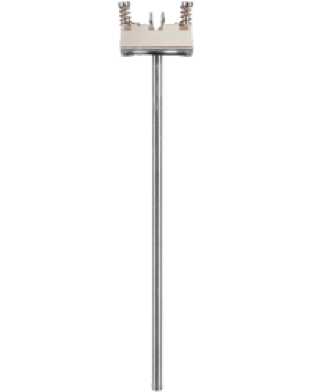

Рисунок 26 - Общий вид

ТС 909740/10, 909740/20

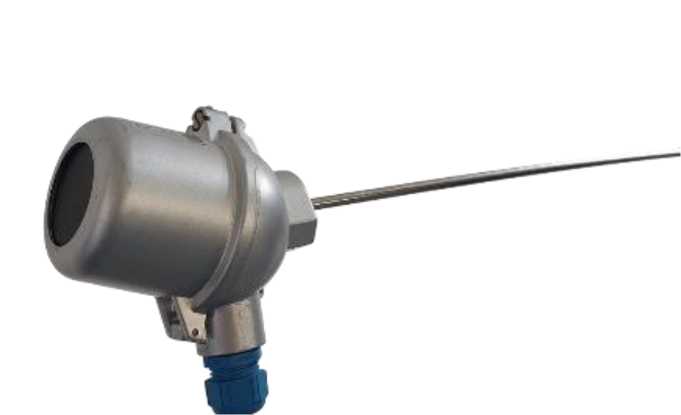

Рисунок 27 - Общий вид ТС с дисплеем

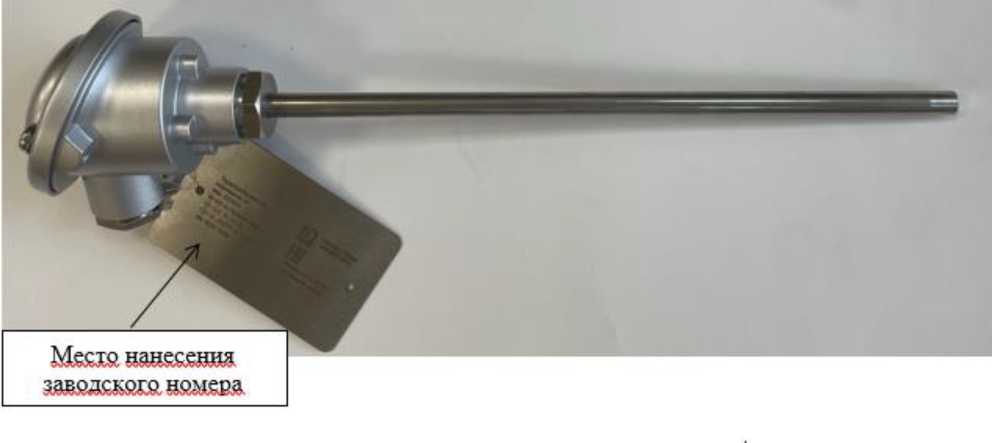

Рисунок 28 - Общий вид ТС с указанием места нанесения заводского номера

Таблица 4 -

ТС приведены в таблицах 1-2. Показатели надежности приведены в таблице 3.

Таблица 1 - Метрологические характеристики ТС

Продолжение таблицы 1

Таблица 2 - Технические характеристики ТС

Продолжение таблицы 2

Таблица 3 - Показатели надежности
