Номер по Госреестру СИ: 96617-25
96617-25 Трансформаторы напряжения
(GBE)
Назначение средства измерений:
Трансформаторы напряжения GBE (далее по тексту - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2025
Срок свидетельства - 09.10.2030
Номер записи - 648c32a3-4da1-bb35-de5f-ea6d04d67b76
ID в реестре СИ - 1427119
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
GBEI405SES, GBEI12SES,
Производитель
Изготовитель - Ritz Instrument Transformers (Shanghai) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (GBE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Ritz Instrument Transformers (Shanghai) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82811-21 26.08.2026 |
Трансформаторы тока, 4МА Ritz Instrument Transformers (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
82810-21 26.08.2026 |
Трансформаторы напряжения, 4MR Ritz Instrument Transformers (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
96617-25 09.10.2030 |
Трансформаторы напряжения, GBE Ritz Instrument Transformers (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ |
8 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы напряжения (GBE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы напряжения (GBE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Назначение и описание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.08.2023 № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения GBE. Стандарт предприятия.
Правообладатель
Фирма Ritz Instrument Transformers (Shanghai) Co., Ltd, Китай
Юридический адрес: 201613 Shanghai, №99, Huajia Road, Songjiang Industrial Zone, №1-3 building, Huabin industrial Park, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Россия, Московская область, г. Чехов, Симферопольское шоссе, д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Фирма Ritz Instrument Transformers (Shanghai) Co., Ltd, Китай
Юридический адрес: 201613 Shanghai, №99, Huajia Road, Songjiang Industrial Zone, №1-3 building, Huabin industrial Park, China
Трансформаторы изготавливаются в двух модификациях: GBEI12SES, GBEI405SES.
Принцип действия трансформаторов основан на методе преобразования посредством электромагнитной индукции переменного тока, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы представляют собой масштабны преобразователи индуктивного типа, однофазные, с одним изолированным выводом первично обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Компаундное литье заключено в металлический корпус, который заземляется.
Трансформаторы данного типа имеют две вторичные обмотки: основную измерительную и дополнительную. Выводы вторичных обмоток помещены в контактную коробку, закрепленную на основании. На основании трансформатора находятся клеммы для заземления. Клемная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.

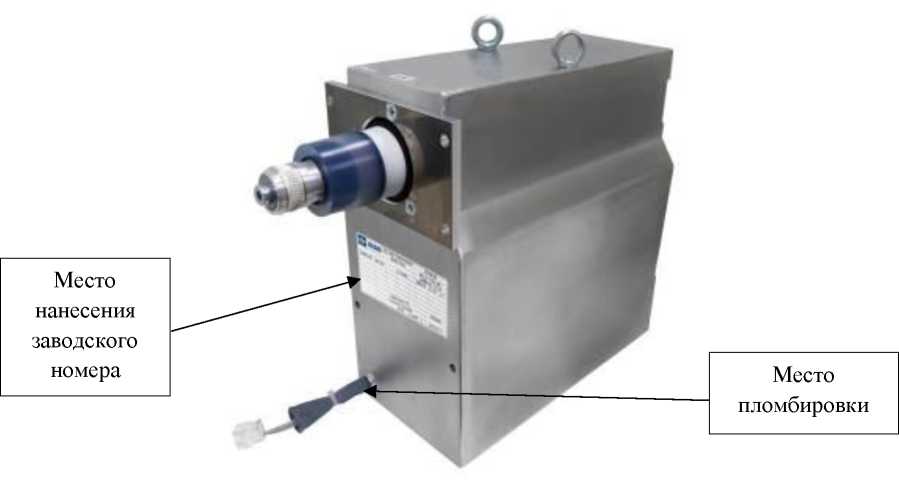

Общий вид трансформатора напряжения GBE, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид трансформатора напряжения GBE, место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||
|
GBEI12SES |
GBEI405SES | ||
|
Класс напряжения, кВ |
6 |
10 |
35 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
6/\3 6,3^3 6,6/-V3 6,9/^3 |
10/^3 10,5/^3 11/^3 |
35/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3, 110/^3 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3, 100, 110/3, 110 | ||
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | ||
|
Номинальная мощность основной вторичной обмотки, В^А в классах точности: 0,2 0,5 1,0 3,0 |
от 10 до 30 от 20 до 100 от 50 до 200 от 150 до 300 | ||
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра | |
|
GBEI12SES |
GBEI405SES | |
|
Класс точности дополнительной вторичной обмотки |
3,0; 3Р; 6P | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100, 200 | |
|
Предельная мощность трансформатора вне класса точности, В^А |
150 | |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
602x235x505 |
|
Масса, кг, не более |
50 |
|
Номинальная частота, Гц |
50 или 60 |
|
Климатическое исполнение и категория по ГОСТ 15150-2015 |
У2 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
|
от -45 до +45 95 при +35 °С |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
230 000 |
|
Средний срок службы, лет |
25 |
