Номер по Госреестру СИ: 82810-21
82810-21 Трансформаторы напряжения
(4MR)
Назначение средства измерений:
Трансформаторы напряжения 4MR (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

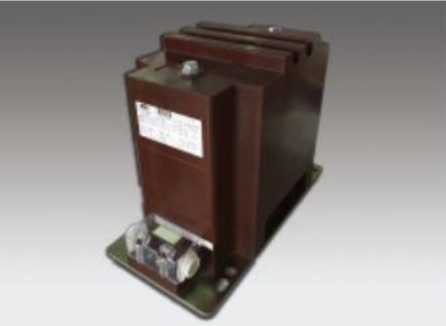

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на маркировочную табличку трансформаторов любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения 4MRГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Лист № 4 Всего листов 4
Изготовитель
Ritz Instrument Transformers (Shanghai) Co., Ltd., Китай
Адрес деятельности: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building Huabin Industrial Zone, 201613 Shanghai, China
Место нахождения и адрес ю ридического лица: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building Huabin Industrial Zone, 201613 Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы - однофазные, опорного типа, выполненные из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции Выводы вторичных обмоток расположены в нижней части корпуса и помещены в контактную коробку. Контактная коробка снабжена изоляционной крышкой.
Для крепления на месте установки трансформаторы имеют опорную плиту с отверстиями для болтов.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.
Структура условного обозначения модификаций трансформаторов приведена в таблице 1:
Таблица 1
4MR |
Х1 |
Х2 |
- |
Хз* |
1 |
2 |
3 |
4 |
-
1 - Тип трансформаторов
-
2 - Обозначение в зависимости от наибольшего рабочего напряжения: 12 или 22: для наибольшего рабочего напряжения 7,2 кВ; 12 кВ;
14: для наибольшего рабочего напряжения 24 кВ;
-
3 - Аббревиатура изготовителя: RZI, BRZI
-
4 - Обозначение в зависимости от габаритных размеров1 2: от 1 до 9
Лист № 2 Всего листов 4 Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.
а) трансформаторы с наибольшим рабочим напряжением 7,2; 12 кВ
б) трансформаторы с наибольшим рабочим напряжением 24 кВ
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс напряжения по ГОСТ 1516.1-76 и ГОСТ 1516.3-96 |
6; 10; 20 |
Наибольшее рабочее напряжение, кВ |
7,2; 12; 24 |
Номинальное напряжение первичной обмотки, кВ |
6; 6/4'3; 6,3; 6,3/7з; 6,6; 6,6/Д 10; 10/V3; 10,5; 10,5/^3; 11; 11/V3; 20; 20/43 |
Лист № 3
Всего листов 4
Наименование характеристики |
Значение |
Номинальное напряжение основной вторичной обмотки, В |
100; 100/^3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
Классы точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,2; 0,5; 1 |
Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
3P; 6Р |
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 10 до 200 |
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
100 |
Номинальная частота напряжения сети, Г ц |
50 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более |
551х280х493 |
Масса, кг, не более |
120 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У3 (от -45 до +40) |
Средняя наработка до отказа, ч |
300000 |
Средний срок службы, лет |
30 |
