Номер по Госреестру СИ: 82811-21
82811-21 Трансформаторы тока
(4МА)
Назначение средства измерений:
Трансформаторы тока 4МА (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1

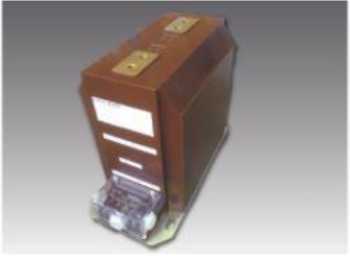

Внешний вид.
Трансформаторы тока
Рисунок № 2

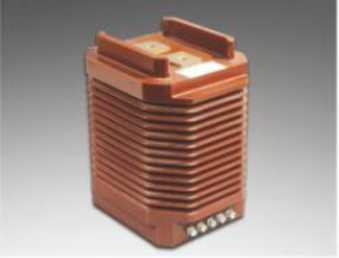

Внешний вид.
Трансформаторы тока
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на маркировочную табличку методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока 4МАГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Изготовитель
Ritz Instrument Transformers (Shanghai) Co., Ltd., КитайАдрес деятельности: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building Huabin Industrial Zone, 201613 Shanghai, China
Место нахождения и адрес юридического лица: No.99 Huajia Road, Songjiang Industrial Zone, No.1-3 building Huabin Industrial Zone, 201613 Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции с литой изоляцией. По числу ступеней трансформации - одноступенчатые. Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и формирует корпус трансформаторов.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. Выводы вторичных обмоток расположены в нижней части корпуса и помещены в контактную коробку.
Структура условного обозначения модификаций трансформаторов представлена в таблице 1:
Таблица 1
4МА |
Xi |
X2 |
- |
Хз* |
1 |
2 |
3 |
4 |
-
1 - Тип трансформаторов
-
2 - Обозначение в зависимости от наибольшего рабочего напряжения:
72: для наибольшего рабочего напряжения 7,2 кВ; 12 кВ
74: для наибольшего рабочего напряжения 24 кВ
-
3 - Аббревиатура изготовителя: RZI; BRZI
-
4 - Обозначение в зависимости от габаритных размеров1 2: от 1 до 9

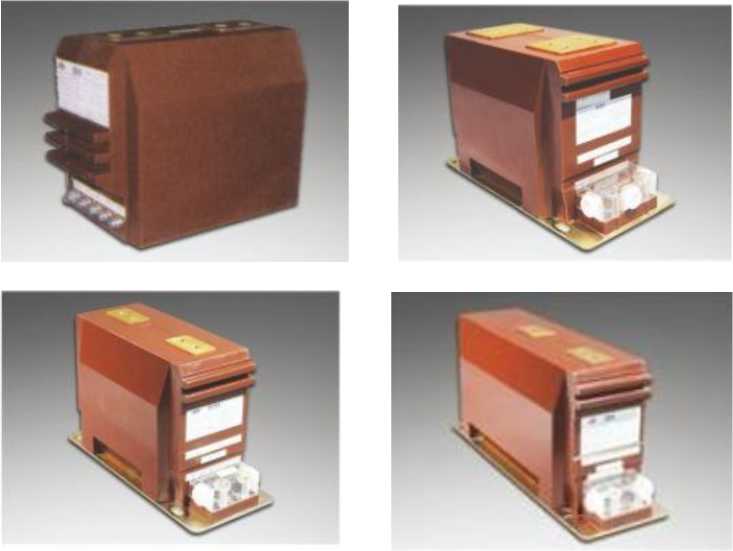

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.
а) трансформаторы с наибольшим рабочим напряжением 7,2; 12 кВ
б) трансформаторы с наибольшим рабочим напряжением 24 кВ
Рисунок 1 - Общий вид трансформаторов
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный первичный ток 11ном, А |
от 20 до 4000 |
Номинальный вторичный ток Дном, А |
1; 5 |
Номинальная частота переменного тока, Гц |
50 |
Номинальное напряжение ином, кВ |
6; 10; 20 |
Наименование характеристики |
Значение |
Наибольшее рабочее напряжение ин.р, кВ |
7,2; 12; 24 |
Класс точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2S; 0,2; 0,5S; 0,5 5P;10Р |
Номинальная вторичная нагрузка &ном с индуктивноактивным коэффициентом мощности cosф2=0,8, В •А:
|
от 2,5 до 30 от 2,5 до 30 |
Номинальная предельная кратность вторичных обмоток для защиты Кном |
от 10 до 30 |
Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений |
от 5 до 15 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более |
520х300х560 |
Масса, кг, не более |
91 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У3 (от -45 до +40) |
Средняя наработка до отказа, ч |
300000 |
Средний срок службы, лет |
30 |
