Номер по Госреестру СИ: 96491-25
96491-25 Профилометры
(Nanometric ScriboN)
Назначение средства измерений:
Профилометры Nanometric ScriboN (далее - профилометры) предназначены для измерений параметров шероховатости поверхностей и высоты неровностей изделий.

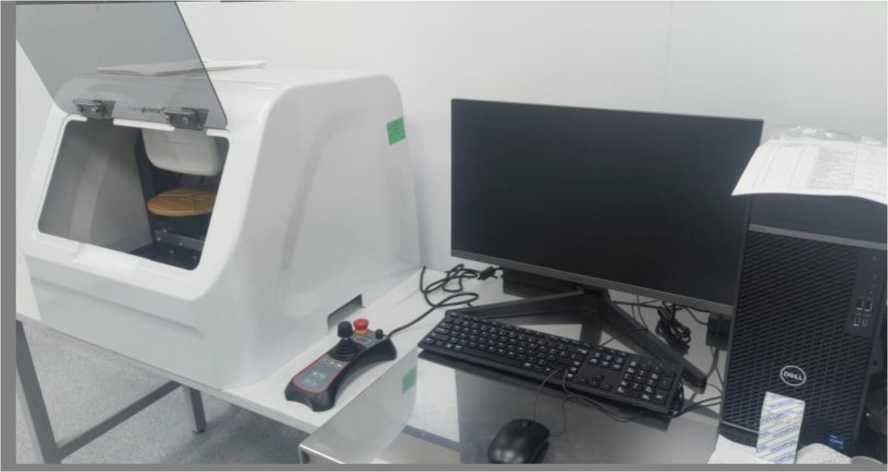

Внешний вид.
Профилометры
Рисунок № 1
Общие сведения
Дата публикации - 26.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 06bf98c6-fb3f-b003-9a63-71cf6d87866e
ID в реестре СИ - 1426932
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shenzhen Zhongtu Instruments Co., Ltd
Страна - КИТАЙ
Населенный пункт - 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Профилометры (Nanometric ScriboN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Zhongtu Instruments Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96491-25 24.09.2030 |
Профилометры, Nanometric ScriboN Shenzhen Zhongtu Instruments Co., Ltd (КИТАЙ 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071) |
ОТ МП |
2 года |
|
96949-25 26.11.2030 |
Профилометры оптические, Nanometric IntoM Shenzhen Zhongtu Instruments Co., Ltd (КИТАЙ 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071) |
ОТ МП |
1 год |
|
97721-26 13.02.2031 |
Приборы с двусторонним сканированием для измерений параметров контура, резьбы и шероховатости поверхности, Nanometric ScroM Shenzhen Zhongtu Instruments Co., Ltd (КИТАЙ 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071) |
ОТ МП |
2 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Профилометры (Nanometric ScriboN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Профилометры (Nanometric ScriboN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Профилометры имеют в своем составе метрологически значимое программное обеспечение (ПО) Nano step, устанавливаемое на персональный компьютер, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Конструкция профилометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты метрологически значимого ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО профилометров Nanometric ScriboN
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Nano step |
|
Номер версии (идентификационный номер) ПО, |
v. 4.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 9 «Порядок работы» «Профилометры Nanometric ScriboN. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657
Стандарт предприятия «Профилометры Nanometric ScriboN. Стандарт предприятия»
Правообладатель
Shenzhen Zhongtu Instruments Co., Ltd, Китай
Адрес: 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071, China
Тел./факс: 86-755-83318988-227/86-755-83312849
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29
Web-сайт: www.rostest.ru
E-mail: OlgaVI@rostest.ru
Принцип действия профилометров основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометров осуществляется от сети переменного тока через адаптер или от батареи.
Профилометры выпускаются двух модификаций Nanometric ScriboN PC20-300 и Nanometric ScriboN PC20-1000, различающихся метрологическими характеристиками.
Профилометры являются стационарными измерительными устройствами и состоят из корпуса, в котором расположен блок привода с емкостным датчиком и рабочий стол, и электронного блока обработки информации.
Управление и настройка профилометров осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к электронному блоку. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.
Общий вид профилометров приведен на рисунке 1. Заводской номер профилометров имеет буквенно-цифровое обозначение и наносится на боковую часть корпуса профилометра в виде идентификационной таблички (Рисунок 2). Пломбирование профилометров не предусмотрено. Нанесение знака поверки на профилометры не предусмотрено.
Рисунок 1 - Общий вид профилометров Nanometric ScriboN
|
Product Name Profilometer |
Power 200W |
|
Model ScriboN PC20 -300 |
Dimension 645x630x535 mm |
|
Weight < 40kg |
Serial № WNS2 40042 |
|
Input AG220V/50Hz/2A |
Manufactured Data 2024-08 |
Рисунок 2 - Внешний вид идентификационной таблички
профилометров Nanometric ScriboN приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики профилометров Nanometric ScriboN
|
Наименование характеристики |
Значение | |
|
Nanometric ScriboN PC20-300 |
Nanometric ScriboN PC20-1000 | |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,012 до 12,5 | |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
±(0,003 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra |
±(0,005 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra |
|
Диапазон измерений высоты неровностей, мкм |
от 0,003 до 300 |
от 0,003 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений высоты неровностей, мкм |
±(0,006 +H/20), где H - измеренная высота неровностей в мкм |
±(0,010 +H/20), где H - измеренная высота неровностей в мкм |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой менее 1 мкм), нм, не более |
1 | |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой более 1 мкм), %, не более |
0,25 | |
Таблица 3 - Технические характеристики профилометров Nanometric ScriboN
|
Наименование характеристики |
Значение |
|
Максимальный диаметр образцов, мм |
200 |
|
Угол поворота образца вокруг оси |
360° |
|
Максимальная толщина образцов, мм |
50 |
|
Диапазон перемещения образца в плоскости XY, мм |
150х150 |
|
Тип фильтра |
Фильтр Г аусса |
|
Отсечка шага, мм |
0,08; 0,25; 0,8; 2,5 |
|
Радиус щупа, мкм |
5 |
|
Габаритные размеры, мм, не более, -длина |
645 |
|
-ширина |
630 |
|
-высота |
535 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Питающее напряжение, В |
от 210 до 230 |
|
Частота, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Диапазон рабочих температур, °С |
от +18 до +22 |
|
Относительная влажность, %, не более, без конденсата |
80 |
