Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники, встроенной в датчики, и является пропорциональной копией входного сигнала.

Датчики используется для преобразования силы переменного в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.

Датчики выполнены в пластмассовых корпусах и имеют две модификации LT 308-S6, LF 1005-S, отличающиеся номинальными первичными токами и корпусом.

К данному типу относятся датчики тока модификации LT 308-S6 с заводскими номерами: 722141-1; 723227-4; 723227-5; 723230-4; 723227-6; 723044-3; 724002-2; 724002-3; 724002-4; 723044-1; 724002-1; 723044-2; 723230-1; 723230-2; 723230-3; 724282-20; 724282-21; 724282-22; 724030-1; 724030-2; 724030-3; 724030-4; 724030-5; 724030-6; 724030-7; 724282-5; 724282-4; 724282-1; 724282-2; 724282-3; 723227-1; 723227-2; 723227-3; 723227-7; 723227-8; 723227-9; 724030-8; 724030-9; 724030-10; 724030-11; 721231-1; 721231-2; 723230-18; 723230-15; 723230-16; 723230-17; 723227-10; 723227-11; 723227-12; 723227-13; 723227-14; 723227-15; 724282-18; 724282-19; 723230-12; 723230-13; 723230-14, 724282-6; 724282-7; 724282-8; 724282-9; 724282-10; 724282-11; 724282-12; 724282-13; 724282-14; 724282-15; 724282-16; 724282-17; 724298-1; 724298-2; 724298-3; 724298-4; 724298-5; 724298-6; 724298-7; 724298-8; 724298-9; 724298-10; 724298-11; 724298-12; 724298-13; 724298-14; 724298-15; 724298-16; 724298-17; 724298-18; 724298-19; 724298-20; 724298-21; 724298-22; 724298-23; 724298-24;

724298-25; 724298-26; 724298-27; 724298-28; 724298-29; 724298-30; 724298-31; 724298-32;

724298-33; 724298-34; 724298-35; 724298-36; 724298-37; 724298-38; 724298-39; 724298-40;

724298-41; 724298-42; 724298-43; 724298-44; 724298-45; 724298-46; 724298-47; 724298-48;

модификации LF 1005-S с заводскими номерами: 724193-1; 724193-2; 724193-3; 724193-4; 724193-7; 724193-8; 724193-9; 724193-10; 724193-5; 724193-6; 724141-1; 724141-2; 724193-11; 724193-12; 724193-13; 724253-51; 724253-54; 724253-52; 724253-53; 724253-55; 724253-56; 724253-1; 724253-2; 724253-3; 724253-4; 724253-5; 724253-6; 724253-7; 724253-8; 724253-9; 724253-10; 724253-11; 724253-12; 724253-13; 724253-14; 724253-15; 724253-16; 724253-17;

724253-18; 724253-19; 724253-20; 724253-21; 724253-22; 724253-23; 724253-24; 724253-25;

724253-26; 724253-27; 724253-28; 724253-29; 724253-30; 724253-31; 724253-32; 724253-33; 724253-34; 724253-35; 724253-36; 724253-37; 724253-38; 724253-39; 724253-40; 724253-41; 724253-42; 724253-43; 724253-44; 724253-45; 724253-46; 724253-47; 724253-48; 724253-49; 724253-50.

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на датчик в месте, указанном на рисунке 1.

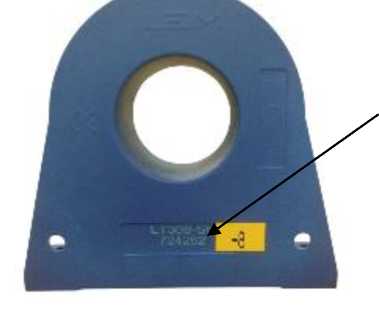

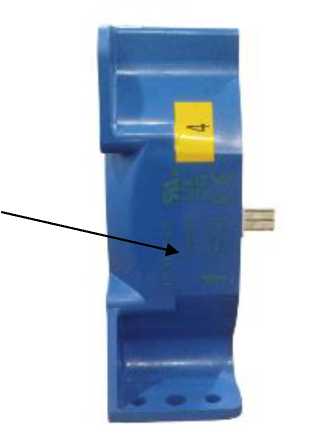

Место нанесения заводского номера

а) LF 1005-S

Место нанесения заводского номера

б) LT 308-S6

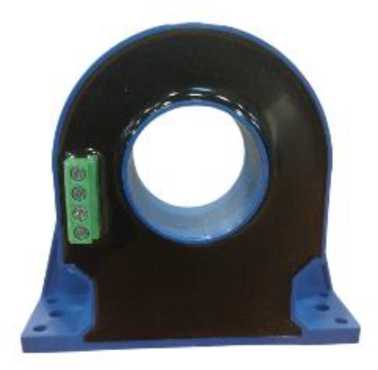

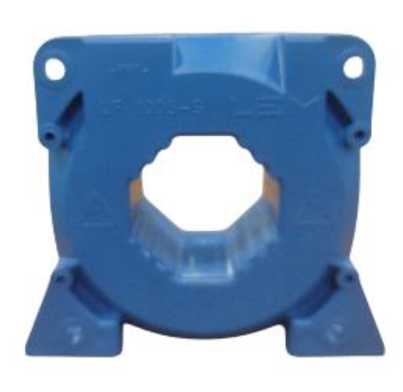

Рисунок 1 - Общий вид датчиков и место нанесения заводского номера
