Номер по Госреестру СИ: 96402-25
96402-25 Датчики тока
(LT 4000-S)
Назначение средства измерений:
Датчики тока LT 4000-S (далее по тексту - датчики) предназначены для преобразования входного сигнала силы электрического тока в пропорциональный выходной сигнал силы электрического тока.

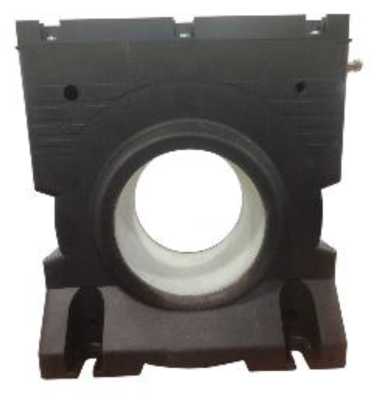

Внешний вид.
Датчики тока
Рисунок № 1
Внешний вид.
Датчики тока
Рисунок № 2
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - 060782f3-9203-e15d-4f0a-9a9085554260
ID в реестре СИ - 1426907
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - LEM International SA
Страна - ШВЕЙЦАРИЯ
Населенный пункт - Chemin des Aulx 8, 1228 Plan-les-Ouates
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики тока (LT 4000-S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LEM International SA
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96402-25 |
Датчики тока, LT 4000-S LEM International SA (ШВЕЙЦАРИЯ Chemin des Aulx 8, 1228 Plan-les-Ouates) |
ОТ МП |
2 года |
|
96492-25 |
Датчики тока, L LEM International SA (ШВЕЙЦАРИЯ Chemin des Aulx 8, 1228 Plan-les-Ouates) |
ОТ МП |
2 года |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Датчики тока (LT 4000-S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики тока (LT 4000-S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Общие сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель
Фирма LEM International SA, Швейцария
Адрес: Chemin des Aulx 8, 1228 Plan-les-Ouates, Швейцария
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма LEM International SA, Швейцария
Адрес: Chemin des Aulx 8, 1228 Plan-les-Ouates, Швейцария
Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники, встроенной в датчики, и является пропорциональной копией входного сигнала.
Датчики используются для преобразования силы переменного тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Датчики выполнены в пластмассовых корпусах.
К данному типу относятся датчики тока LT 4000-S с заводскими номерами:
123271608882; 123271608885; 123271608884; 123318610302; 123278609145; 123271608890; 123318610297; 123305609797; 123303609754; 123318610304; 123318610295; 123318610311; 123318610303: 123318610294; 123318610312; 123278609149; 123303609756; 124123000236; 124148000402; 124148000415; 124136000265; 123271608888; 123271608892; 123305609800; 123305609807; 123305609802; 123318610310; 123305609808; 123318610313; 124095000083; 123318610305; 123305609803; 123305609798; 124144000326; 124292000769; 123305609810; 124136000269; 124136000283; 124136000286; 124138000316; 124138000317; 124138000318; 124138000324; 124138000325; 124144000328; 124148000416; 124148000417; 124176000523; 124179000533; 124179000535; 124179000545; 124192000854; 124276000732; 124276000735; 124278000742 124278000744; 124278000753; 124292000771 124292000772; 124292000773; 124292000782; 124292000783; 124292000786; 134278000743.
123010598692; 123303609777; 123318610291; 123278609147; 123271608886; 123271608881; 123318610309; 123305609811; 123305609812; 123318610301; 123305609805; 123318610292; 123305609801; 123318610296; 123318610298; 124123000229; 124121000205; 124096000107; 124144000327; 123271608883; 123271608894; 124095000080; 124095000085; 124095000089; 123305609809; 123318610306; 124144000330; 124123000226; 124095000082; 124082000076;
123305609806; 124144000331;124136000277; 124130000320; 124136000262; 124136000266; 124138000313; 124138000314; 124138000315; 124138000319, 124138000322; 124138000323; 124144000332; 124148000403; 124148000414; 124176000626; 124178000536; 124179000532; 124179000546; 124179000547; 124192000550; 124276000736; 124276000737; 124278000740; 124292000764; 124292000769; 124292000770; 124292000774; 124292000776; 124292000779; 124292000792; 124292000794; 124378000741;
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

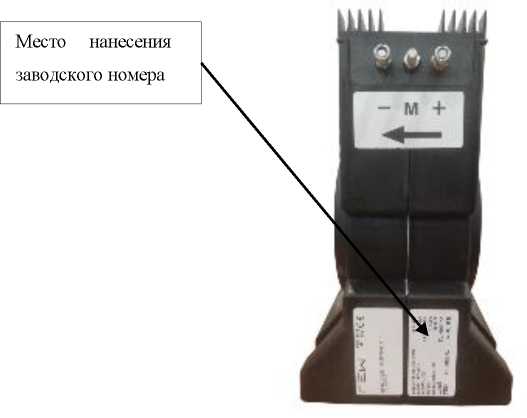

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на датчик в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид датчиков и место нанесения заводского номера
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток, А |
4000 |
|
Номинальный вторичный ток, м А |
800 |
|
Диапазон амплитуды переменного тока (частота 50 Гц), А |
От 0 до 6000 |
|
Коэффициент преобразования |
1:5000 |
|
Пределы допускаемой относительной погрешности преобразования, % (нормирован для значений первичного тока в диапазоне от 5 % до 100% от номинального) |
±0,5 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания, В |
от 22,8 до 25,2 |
|
-потребляемый ток, мА, не более |
от -25,2 до -22,8 835 |
|
Нагрузочный резистор (вторичная нагрузка), Ом |
от 0 до 10 |
|
Габаритные размеры средства измерений, мм, не более: -длина |
235 |
|
-ширина |
141 |
|
-высота |
236 |
|
Масса, кг, не более |
6 |
