Наименование

Обозначение

Количество

1

2

3

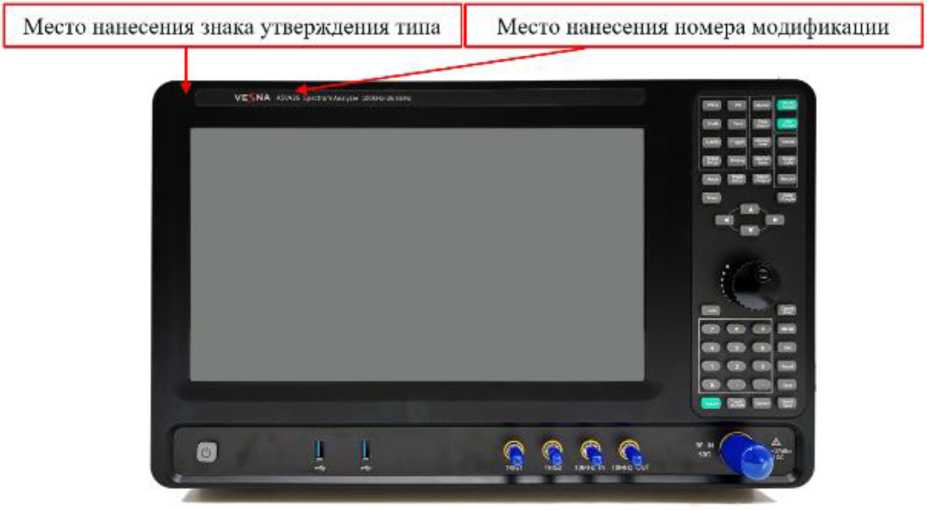

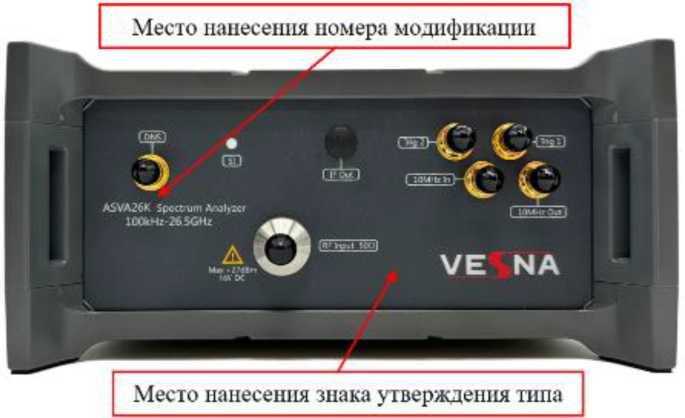

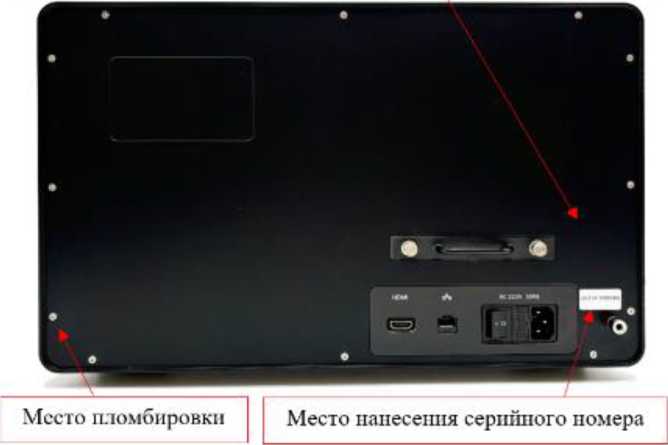

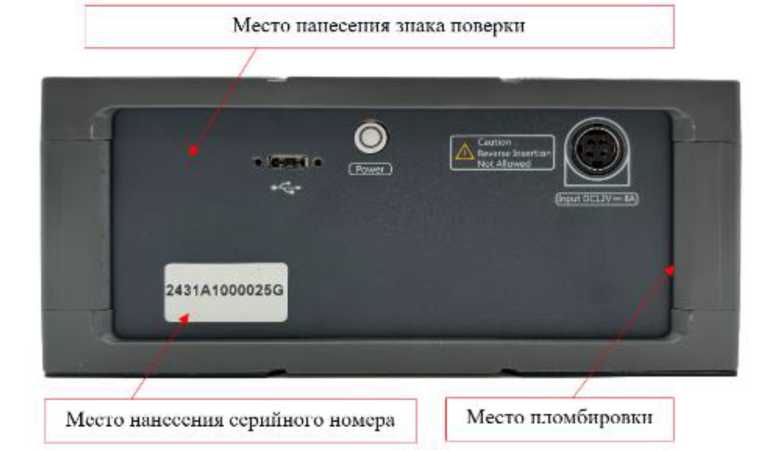

Анализатор спектра

VESNA ASVA

VESNA ASVA26 или

VESNA ASVA26K

1 шт.

Программное обеспечение

Vesna Spectrum Analyzer - Swept SA

1 шт.*

1

2

3

Руководство по эксплуатации

VESNA ASVA РЭ

1 шт.**

Паспорт

VESNA ASVA ПС

1 шт.**

* Для модификации VESNA ASVA26 ПО встроенное, для модификации VESNA ASVA26K поставляется в комплекте

**По заказу поставляется в бумажном или электронном виде

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 1М0⁵ до 2,6540¹⁰

Номинальное значение частоты for опорного генератора, Гц

1М0⁷

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора Sfor

±1М0^-6

Диапазон установки полос обзора (SPAN), Гц

0; от 10 до полного диапазона частот

Диапазон установки полос пропускания фильтров ПЧ (RBW)

режим анализа спектра

от 1 Гц до 3 МГц с шагом 1-3-10;

4, 5, 6, 8 МГц

режим анализа спектра реального времени

от 0,1 Гц до 3 МГц с шагом 1-1,5-2-3-57,5-10

Максимальная ширина полосы частот анализа спектра в режиме реального времени, Гц

штатно

2,5М0⁷

опция B40

4,0М0⁷

Пределы допускаемой абсолютной погрешности измерений частоты ^зм маркером в диапазоне частот от 0,01 до 26,5 ГГц, Гц

±^м’^ОГ + + 0,05-RBW+2)

Уровень мощности фазовых шумов в полосе пропускания 1 Гц на несущей частоте 1 ГГ ц при отстройках, дБ относительно мощности несущей, не более

1 кГц

-102

10 кГц

-106

100 кГц

-108

1 МГц

-129

Диапазон измерений уровня мощности входного сигнала¹⁾, дБ (1 мВт)²⁾

от уровня собственных шумов до +27

Средний уровень мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот, дБ (1 мВт), не более

приведены

в таблице 3

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 50 с шагом 2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала при отношении сигнал/шум не менее 20 дБ, ослаблении СВЧ аттенюатора 10 дБ, дБ

приведены в таблице 4

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения ослабления СВЧ аттенюатора от 2 до 50 дБ относительно 10 дБ, дБ

на частоте 50 МГц

±0,3

от 100 кГц до 3,0 ГГц включ.

±0,6

св. 3,0 до 7,5 ГГц включ.

±1,0

св. 7,5 до 26,5 ГГц

±1,5

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полосы пропускания (RBW) относительно 30 кГц, дБ от 1 Гц до 3 МГц

4, 5, 6, 8 МГц

±0,2

±1,0

Относительный уровень интермодуляционных искажений 3-го порядка Dимз, выраженный в виде точки пересечения 3-го порядка (TOI)³⁾, в диапазоне частот от 10 МГц до 26,5 ГГц и ослаблении СВЧ аттенюатора 0 дБ, дБ (1 мВт), не менее:

предусилитель включен

предусилитель выключен

-8

8

Относительный уровень гармонических искажений 2-го порядка Dгарм, выраженный в виде точки пересечения 2-го порядка (SHI)⁴⁾, в диапазоне частот, при ослаблении СВЧ аттенюатора 0 дБ, дБ (1 мВт), не менее

от 10 МГц до 3,75 ГГц включ.

св. 3,75 до 13,25 ГГц

30

50

Уровень подавления паразитных каналов приема при уровне сигнала на смесителе минус 10 дБ (1 мВт), дБ (1 мВт), не более

-74

Уровень остаточных сигналов комбинационных частот, дБ (1 мВт), не более

-80

КСВН входа при ослаблении СВЧ аттенюатора 10 дБ, не более

2,4

• ¹⁾ При ослаблении аттенюатора СВЧ на входе не менее 10 дБ с выключенным предусилителем или не менее 20 дБ с включенным предусилителем;

• ²⁾ дБ относительно 1 мВт;

• ³⁾ TOI = (2Ъсмес + Dимз)/2, где Lсмес - уровень входного сигнала смесителя, дБ (1 мВт);

• ⁴⁾ SHI = Lсмес. + Dгарм, где Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт).

Диапазоны частот

Предусилитель выключен

Предусилитель включен

1

2

3

от 100 кГц до 1 МГц включ.

-125

-

св. 1 до 20 МГц включ.

-130

-154

св. 20 МГц до 1,5 ГГц включ.

-145

-160

св. 1,5 до 4,5 ГГц включ.

-144

-160

св. 4,5 до 7,6 ГГц включ.

-139

-156

св. 7,6 до 9,5 ГГц включ.

-141

-158

св. 9,5 до 13 ГГц включ.

-136

-156

1

2

3

св. 13 до 14,5 ГГц включ.

-139

-156

св. 14,5 до 19,3 ГГц включ.

-132

-153

св. 19,3 до 23 ГГц включ.

-133

-152

св. 23 до 24 ГГц включ.

-132

-150

св. 24 до 26,5 ГГц

-126

-144

Диапазоны частот

Предусилитель выключен

Предусилитель включен

от 100 кГц до 10 МГц включ.

±0,9

±1,0

св. 10 МГц до 3 ГГц включ.

±1,2

±1,8

св. 3 до 13,6 ГГц включ.

±1,7

±1,8

св. 13,6 до 19,3 ГГц включ.

±1,9

±1,8

св. 19,3 до 24,2 ГГц включ.

±2,6

±2,4

св. 24,2 до 26,5 ГГц

±2,9

±3,2

Наименование характеристики

Значение

Параметры электрического питания - напряжение переменного тока, В

от 210 до 240

- частота переменного тока, Гц

50

Время прогрева, мин

30

Габаритные размеры (длинахширинахвысота), мм, не более модификация VESNA ASVA26

430x200x280

модификация VESNA ASVA26K

200x175x90

Масса, кг, не более модификация VESNA ASVA26

10

модификация VESNA ASVA26K

3

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80
