Номер по Госреестру СИ: 97025-25
97025-25 Генераторы сигналов
(VESNA SGV)
Назначение средства измерений:
Генераторы сигналов VESNA SGV предназначены для формирования измерительных СВЧ сигналов с нормированными уровнем и частотой: немодулированных синусоидальных колебаний, а также колебаний с импульсной модуляцией.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 5
Общие сведения
Дата публикации - 01.12.2025
Срок свидетельства - 28.11.2030
Номер записи - 7acd036f-e008-a9c2-a957-416ebec26261
ID в реестре СИ - 1427331
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chengdu Rf-Cube Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu
Уведомление о начале осуществления предпринимательской деятельности -
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Генераторы сигналов (VESNA SGV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Rf-Cube Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96495-25 24.09.2030 |
Анализаторы спектра, VESNA ASVA Chengdu Rf-Cube Technology Co., Ltd. (КИТАЙ Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu) |
ОТ МП |
1 год |
|
97025-25 28.11.2030 |
Генераторы сигналов, VESNA SGV Chengdu Rf-Cube Technology Co., Ltd. (КИТАЙ Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu) |
ОТ МП |
1 год |
Кто поверяет Генераторы сигналов (VESNA SGV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Генераторы сигналов (VESNA SGV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «Signal Generator» предназначено для управления режимами работы генераторов сигналов VESNA SGV. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
VESNA SGVL06 |
VESNA SGVA20, VESNA SGVA20K, VESNA SGVA40, VESNA SGVA40K | |
|
Идентификационное наименование ПО |
Signal Generator (6Ghz) |
Signal Generator (20-40 Ghz) |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.9 |
1.0.14 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на генераторы сигналов VESNA SGV методом наклейки в местах, указанных на рисунках 1 - 3, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Порядок работы» руководства по эксплуатации VESNA SGV РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Приказ Росстандарта от 30.12.2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
Стандарт предприятия «Генераторов сигналов VESNA SGV».
Правообладатель
Chengdu Rf-Cube Technology Co., Ltd., Китай
Адрес: Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu, China Телефон: +86 - 400-960-9313
Web-сайт: www.rf-cube.com
Изготовитель
Chengdu Rf-Cube Technology Co., Ltd., Китай
Адрес: Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu, China Телефон: +86 - 400-960-9313
Web-сайт: www.rf-cube.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web^OT: www.rostest.ru
Правообладатель
Chengdu Rf-Cube Technology Co., Ltd., Китай
Адрес: Building G1, Middle Section of Yizhou Avenue, High-tech Zone, Chengdu, China Телефон: +86 - 400-960-9313
Web-сайт: www.rf-cube.com
Конструктивно генераторы сигналов VESNA SGV выполнены в моноблочном исполнении, работающие под управлением встроенного компьютера или внешнего ПЭВМ с ОС Windows. Управление режимами формирования СВЧ сигналов осуществляется специальным программным обеспечением.
Принцип работы генераторов сигналов VESNA SGV основан на формировании синусоидального сигнала синтезатором высокой частоты и при необходимости его модуляции с помощью модулятора и модулирующего импульсного сигнала. При формировании сигнала в диапазоне частот от 20 до 40 ГГц используется дополнительный перенос частоты смесителем с помощью второго синтезатора. Источником опорной частоты для синтезаторов высокой частоты служит кварцевый генератор с частотой 10 МГц. Выходной уровень генератора регулируется встроенным аттенюатором.
К данному типу генераторов сигналов VESNA SGV относятся следующие модификации, отличающиеся исполнением корпуса и типом интерфейса управления: VESNA SGVL06, VESNA SGVA20K, VESNA SGVA40K, VESNA SGVA20, VESNA SGVA40.
Особенности конструктивного исполнения:
-
- модификация VESNA SGVL06 (6 ГГц) имеет на передней панели выходной разъем СВЧ тип 3,5 мм (SMA) «розетка», управление осуществляется только дистанционно через интерфейс USB-A, расположенный на задней панели;
-
- модификации VESNA SGVA20K (20 ГГц), VESNA SGVA40K (40 ГГц) имеют на передней панели выходные разъемы СВЧ типа NMD 2,92 мм «вилка» и NMD 2,4 мм «вилка» соответственно, входы и выходы опорной частоты и синхронизации, управление осуществляется только дистанционно через интерфейс USB-С, располощенный на задней панели;
-
- модификации VESNA SGVA20 (20 ГГц), VESNA SGVA40 (40 ГГц) имеют на левой панели панели выходные разъемы СВЧ типа NMD 2,92 мм «вилка» и NMD 2,4 мм «вилка» соответственно, опорной частоты, промежуточной частоты и синхронизации, управление может осуществляеться с передней панели, оснащенной сенсорным дисплеем, а также дистанционно через интерфейс LAN, разъем которого расположен на верхней панели генератора.
Знак поверки в виде наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели генераторов модификаций VESNA SGVA20K, VESNA SGVA40K или правой панели генераторов модификаций VESNA SGVL06, VESNA SGVA20, VESNA SGVA40.
Серийный номер в формате тринадцатизначного буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, наносится методом наклейки на задней панели генераторов модификаций VESNA SGVA20K, VESNA SGVA40K или правой панели генераторов модификаций VESNA SGVL06, VESNA SGVA20, VESNA SGVA40.
Для предотвращения несанкционированного доступа генераторы сигналов VESNA SGV имеют защитную наклейку изготовителя, которая наносится на винт крепления правой стенки прибора для модификации VESNA SGVA20, VESNA SGVA40 и на стык задней и боковой панелей для модификаций VESNA SGVL06, VESNA SGVA20K, VESNA SGVA40K.
Общий вид генераторов сигналов VESNA SGV c указанием мест нанесения обозначения модификаций, серийного номера, знака утверждения типа СИ, схемы пломбировки от несанкционированного доступа для каждой модификации представлены на рисунках 1 - 5.
VE NA SGVA40 Signal Generator 300kHz-40GHz
Место нанесения
знака утверждения типа
Место обозначения модификации

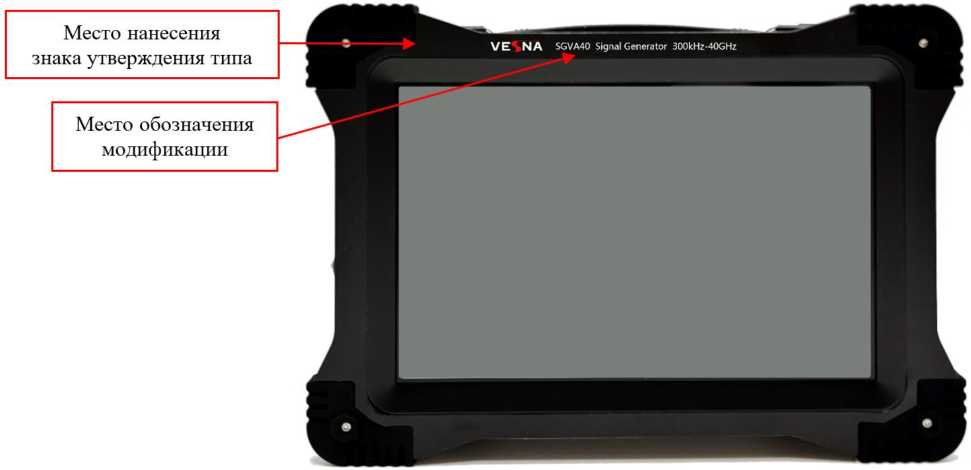

Рисунок 1 - Общий вид генераторов сигналов VESNA SGV модификаций VESNA SGVA20 и VESNA SGVA40
[RE Output 50П)
VE
NA
SGVA40K Signal Generator 300kHz-40GHz
CaJ
“ —J
Место обозначения модификации
Место нанесения знака утверждения типа

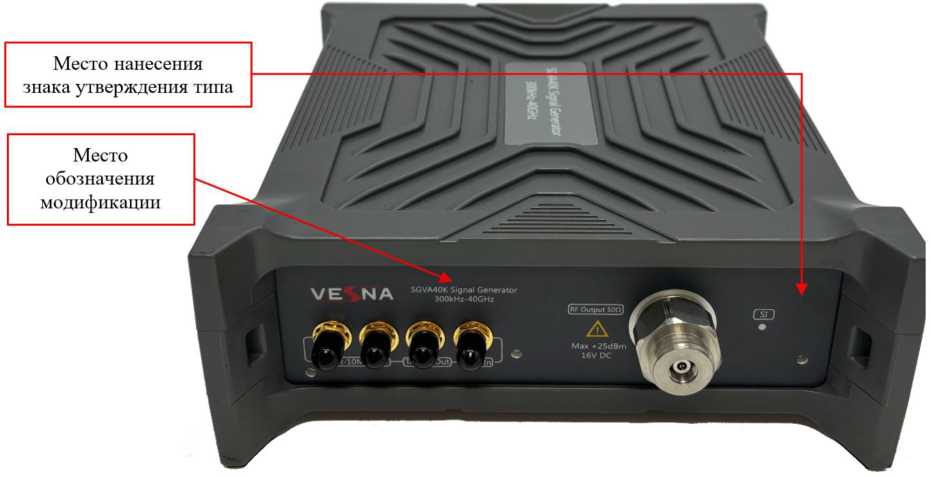

Рисунок 2 - Общий вид генераторов сигналов VESNA SGV модификаций VESNA SGVA20K и VESNA SGVA40K
Место нанесения знака утверждения типа
Место обозначения модификации
Место нанесения серийного номера
к
к
Место нанесения
знака поверки
Место пломбировки

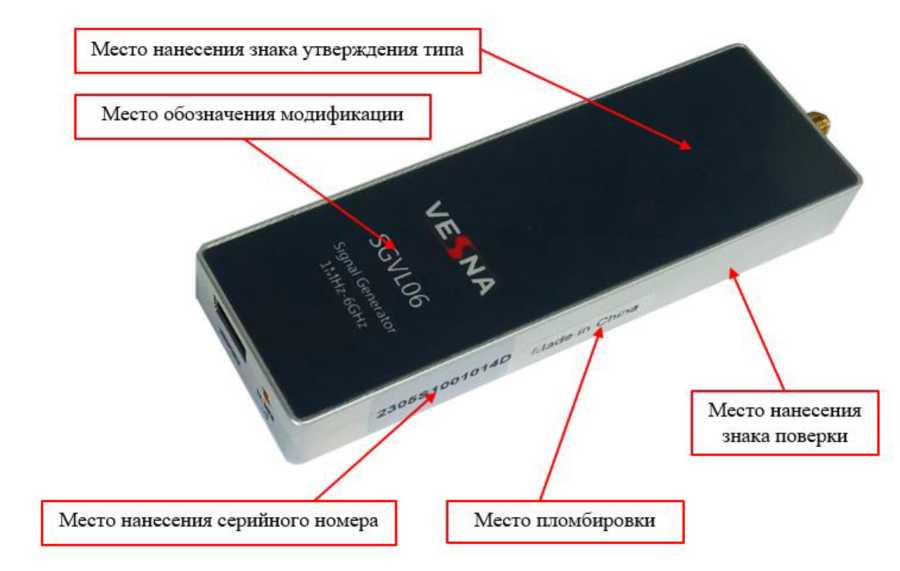

Рисунок 3 - Общий вид генераторов сигналов VESNA SGV модификации

VESNA SGVL06
Рисунок 4 - Вид правой панели модификаций VESNA SGVA20 и VESNA SGVA40
441S2000002A
[ИГгиТ.'ЛД]
XvX
WWW ЛАЛ « ЧЛА Kwwtji ■Lv.wfl
п*1 • »<• ’ *
• 404*4404»44Э4Э
■■LwJj1jэ лэ«ээ jо Шффффффффффффф > 1ИФФФФФФФФФФФФФ )]
Место нанесения серийного номера
Место нанесения знака поверки
Место пломбировки
Рисунок 5 - Вид задней панели модификаций VESNA SGVA20K и VESNA SGVA40K
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Генератор сигналов VESNA SGV |
VESNA SGVL06 или VESNA SGVA20 или VESNA SGVA20К или VESNA SGVA40 или VESNA SGVA40К |
1 шт. |
|
Программное обеспечение |
Signal Generator VESNA SGV |
1 шт.* |
|
Руководство по эксплуатации |
VESNA SGV РЭ |
1 шт.** |
|
Паспорт |
VESNA SGV ПС |
1 шт.** |
|
* для модификаций VESNA SGVA20 и VESNA SGVA40 ПО встроенное, для остальных модификаций поставляется в комплекте ** По заказу поставляется в бумажном или электронном виде | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
VESNA SGVL06 |
VESNA SGVA20 и VESNA SGVA20K |
VESNA SGVA40 и VESNA SGVA40K | ||
|
1 |
2 |
3 |
4 | |
|
Диапазон частот, Гц |
от 1М06 до 6М09 |
от 3 •Ю5 до 2М010 |
от 3 •Ю5 до 4М010 | |
|
Номинальное значение частоты for опорного генератора, Гц |
1М07 |
1М07 | ||
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора Sfor |
±1М0-6 |
±1М0-6 | ||
|
Дискретность установки частоты, Гц |
104 |
1 |
1 | |
|
Пределы допускаемой относительной погрешности установки частоты |
±1М0-6 |
±1М0-6 |
±1М0-6 | |
|
Максимальный уровень мощности выходного синусоидального сигнала в зависимости от частоты, дБ (1 мВт) 1), не менее |
от 0,3 до 1 МГц включ. |
- |
5 |
5 |
|
от 1 до 10 МГц включ. |
0 |
- |
- | |
|
св. 1 до 10 МГц включ. |
- |
12 |
12 | |
|
св. 10 до 100 МГц включ. |
14 |
12 |
12 | |
|
св. 0,1 до 0,3 ГГц включ. |
14 |
15 |
15 | |
|
св. 0,3 до 6 ГГц включ. |
14 |
18 |
18 | |
|
св. 6 до 13 ГГц включ. |
- |
15 |
15 | |
|
св. 13 до 20 ГГц включ. |
- |
12 |
12 | |
|
св. 20 до 40 ГГц |
- |
- |
12 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 | |
|
Минимальный уровень мощности выходного синусоидального сигнала в зависимости от частоты, дБ (1 мВт), не более |
от 0,3 до 1 МГц включ. |
- |
-90 |
-90 |
|
от 1 до 10 МГц включ. |
-75 |
- |
- | |
|
св. 1 до 10 МГц включ. |
- |
-90 |
-90 | |
|
св. 0,01 до 6 Гц включ. |
-70 |
-90 |
-90 | |
|
св. 6 до 20 ГГц включ. |
- |
-90 |
-90 | |
|
св. 20 до 35 ГГц включ. |
- |
- |
-90 | |
|
св. 35 до 40 ГГц |
- |
- |
-80 | |
|
Дискретность установки уровня мощности выходного синусоидального сигнала, дБ |
1,0 |
0,5 |
0,5 | |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала, дБ |
от -75 до -40 дБ (1 мВт) включ. |
±2,0 |
±2,0 | |
|
св. -40 до 10 дБ (1 мВт) |
±1,5 |
±1,5 |
±1,5 | |
|
Уровень мощности фазовых шумов в полосе пропускания 1 Гц при отстройке 10 кГц от несущей частоты, дБ относительно мощности несущей, не более |
300 МГц |
- |
-111 |
-111 |
|
1 ГГц |
-105 |
-122 |
-122 | |
|
3 ГГц |
- |
-115 |
-115 | |
|
6 ГГц |
- |
-108 |
-108 | |
|
10 ГГц |
- |
-104 |
-104 | |
|
20 ГГц |
- |
-98 |
-98 | |
|
30 ГГц |
- |
- |
-95 | |
|
40 ГГц |
- |
- |
-92 | |
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
от 0,1 до 0,3 ГГц включ. |
-30 |
-30 | |
|
св. 0,3 до 6 ГГц включ. |
-40 |
-40 |
-40 | |
|
св. 6 до 20 ГГц |
-45 |
-45 | ||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
-50 |
-60 |
-60 | |
|
Уровень субгармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более |
-80 |
-80 | ||
|
Диапазон установки периода следования импульсов модулирующего генератора, с |
от 1М0-6 до 0,999 |
от Г10-7 до 10 |
от Г10-7 до 10 | |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 540-7 до 0,2 |
от 540-8 до 5 |
от 540-8 до 5 | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами для диапазона частот от 400 МГц до 40 ГГц, дБ, не менее |
50 |
50 | ||
|
Время нарастания/спада радиоимпульсов, нс, не более |
- |
20 |
40 | |
|
КСВН выхода, не более |
- |
2,5 |
2,5 | |
|
|( дБ относительно 1 мВт | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания модификации VESNA SGVA20, VESNA SGVA20К, VESNA SGVA40 и VESNA SGVA40К - напряжение переменного тока, В |
от 210 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Параметры электрического питания модификации VESNA SGVL06 - напряжение постоянного тока, В |
5 |
|
Время прогрева, мин |
45 |
|
Габаритные размеры (длинахширинахвысота), мм, не более модификация VESNA SGVL06 |
135х43х16 |
|
модификация VESNA SGVA20^ VESNA SGVA40К |
196х172х65 |
|
модификация VESNA SGVA20, VESNA SGVA40 |
130x300x220 |
|
Масса, кг, не более модификация VESNA SGVL06 |
0,2 |
|
модификации VESNA SGVA20^ VESNA SGVA40К |
2 |
|
модификации VESNA SGVA20, VESNA SGVA40 |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
