Сведения о средстве измерений: 96496-25 Вольтметр переменного напряжения эталонный

Номер по Госреестру СИ: 96496-25
96496-25 Вольтметр переменного напряжения эталонный
(5790В)

Назначение средства измерений:
Вольтметр переменного напряжения эталонный 5790В (далее по тексту - вольтметр) предназначен для измерений переменного напряжения в диапазоне уровней от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц. Дополнительной функцией вольтметра является измерение постоянного напряжения в диапазоне уровней от 220 мВ до 1000 В. Вольтметр предназначены для применения в качестве рабочих эталонов 2-го разряда в диапазоне постоянного напряжения от 60 мв до 1000 В в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной Приказом Росстандарта от 28.07.2023г. № 1520.

сертификация программного обеспечения

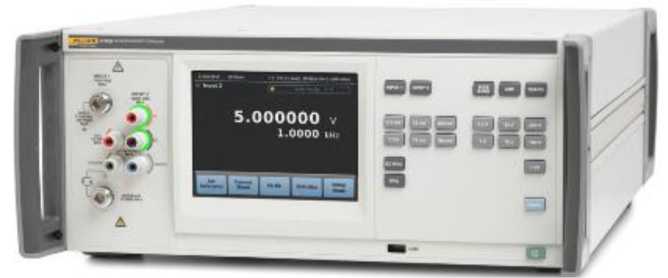

Внешний вид. Вольтметр переменного напряжения эталонный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Вольтметр переменного напряжения эталонный
Рисунок № 1
Внешний вид. Вольтметр переменного напряжения эталонный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Вольтметр переменного напряжения эталонный
Рисунок № 2

Общие сведения

Дата публикации - 26.09.2025
Срок свидетельства -
Номер записи - aeb3a756-eabd-e981-60cd-2cfd36c2989c
ID в реестре СИ - 1426927
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

5790В/3,

Производитель

Изготовитель - Fluke Corporation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - P.O. Box 9090, Everett, WA 98206-9090
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Вольтметр переменного напряжения эталонный (5790В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Fluke Corporation

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96496-25

 Вольтметр переменного напряжения эталонный, 5790В
Fluke Corporation (СОЕДИНЕННЫЕ ШТАТЫ P.O. Box 9090, Everett, WA 98206-9090) 		ОТ
МП 		1 год
96665-25

 Калибраторы многофункциональные, FLUKE 5560A
Fluke Corporation (СОЕДИНЕННЫЕ ШТАТЫ P.O. Box 9090, Everett, WA 98206-9090) 		ОТ
МП 		1 год

Кто поверяет Вольтметр переменного напряжения эталонный (5790В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • 5790В/3
    		•  1 0 1 0 1 0 1

    Стоимость поверки Вольтметр переменного напряжения эталонный (5790В)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Вольтметр имеет встроенное программное обеспечение (ПО) «5790В Firmware». ПО предназначено для сбора, обработки, отображения, хранения и передачи информации об измеряемой величине.

    Уровень защиты ПО - высокий в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО вольтметра

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    5790В Firmware

    Номер версии (идентификационный номер) ПО

    v1.03.01

    Цифровой идентификатор ПО

    -

    Другие идентификационные данные, если имеются

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 4 «Управление с передней панели», разделах «Режим измерения» и «Режим передачи» документа «Вольтметра переменного напряжения эталонного 5790B. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

    Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц, утвержденная Приказом Росстандарта от 18. 08. 2023г. № 1706

    Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная Приказом Росстандарта от 28.07.2023 г. № 1520

    Правообладатель

    «Fluke Corporation», США

    Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

    Телефон: 8 10 1 425 347 6100

    Факс: 8 10 1 425 446 5116

    Web-сайт: www.fluke.com

    Изготовитель


    «Fluke Corporation», США
    Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
    Телефон: 8 10 1 425 347 6100
    Факс: 8 10 1 425 446 5116
    Web-сайт: www.fluke.com

    Испытательный центр

    «Всероссийский
    Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19, литера Д
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    Е-mail: info@vniim.ru
    RA.RU.314555

    Правообладатель

    «Fluke Corporation», США
    Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
    Телефон: 8 10 1 425 347 6100
    Факс: 8 10 1 425 446 5116
    Web-сайт: www.fluke.com

    К настоящему типу СИ относится вольтметр переменного напряжения эталонный 5790B, модификация 5790В/3, заводской номер ИН:02566450.02.

    Принцип действия вольтметра основан на сравнении действующего значения переменного напряжения с постоянным напряжением посредством термопреобразователя фирмы Fluke. В режиме измерения прибор работает как цифровой вольтметр с разрешением 8 знаков, при этом используется внутренний источник постоянного тока. Вольтметр автоматически осуществляет переключение и расчеты и отображает на жидкокристаллическом дисплее среднеквадратическое значение измеряемого переменного напряжения, его частоту, полярность и значение измеряемого постоянного напряжения.

    Для подключения измеряемого напряжения вольтметр снабжен винтовыми клеммами, а также коаксиальным 50-омным входным соединителем типа «N». Пользователь выбирает наиболее удобный способ подключения измеряемого напряжения сенсорными клавишами выбора входных соединителей: INPUT 1 (вход 1) - 50-омный коаксиальный соединитель типа “N”; INPUT 2 (вход 2) - винтовые клеммы.

    Модификация 5790В/3 широкополосного напряжения распространяется на диапазон частот от 10 Гц до 30 МГц, который реализован через второй входной соединитель коаксиального разъема типа «N» WIDEBAND 50 Ом, поддерживающий дополнительный широкополосный режим. Вход WIDEBAND представляет собой нагрузку 50 Ом для источника. Дополнительный модуль широкополосного переменного напряжения в диапазоне частот от 10 Гц до 30 МГц позволяет вольтметру с модификацией 5790В/3 измерить неравномерность частоты для генератора сигналов источника на 50 Ом.

    Винтовые клеммы «AUX» предназначены для подключения шунтов переменного тока Fluke A40, А40А, А40В.

    Вольтметр автоматически выбирает требуемый поддиапазон измеряемого напряжения, либо пользователь сам выбирает необходимый поддиапазон измерений нажатием соответствующей сенсорной клавиши на передней панели прибора.

    Кроме того, на передней панели вольтметра расположены:

    - кнопка включения-выключения вольтметра;

    • - USB-порт для подключения USB-накопителя при сохранении отчетов о калибровке и обновлении прошивки прибора;

    • - клавиша «Reset» для принудительного возврата вольтметра в исходное состояние;

    • - клавиша «Guard» для размыкания и замыкания внутреннего соединения между GUARD и наружной оболочкой соединителя «INPUT 1» или винтовой клеммой LO соединителя «INPUT 2», в зависимости от выбранного входного сигнала. При включении вольтметра в сеть включается внутреннее соединение GUARD. При нажатии на клавишу «Guard» размыкается внутреннее соединение GUARD и в верхнем углу дисплея отображается индикация «Guard ON».

    На задней панели вольтметра расположены:

    • - разъем «AC PWR INPUT» для подключения сетевого кабеля питания;

    • - главный переключатель «ON/OFF» («ВКЛ/ВЫКЛ), который должен находиться в положении «ON» («ВКЛ») перед тем, как программируемая кнопка включения-выключения вольтметра на передней панели начнет функционировать;

    • - USB-порт для дистанционного управления вольтметром;

    • - разъем «RS 232» - последовательный порт для удаленного управления вольтметром;

    • - разъем «Ethernet» - для дистанционного управления прибором;

    • - разъем «IEEE-488» - для эксплуатации вольтметра в дистанционном режиме в качестве источника или приемника сообщений по шине IEEE-488;

    • - винтовая клемма для подключения заземления.

    Общий вид вольтметра переменного напряжения эталонного 5790B представлен на рисунке 1.

    Нанесение знака поверки на вольтметр переменного напряжения эталонный 5790B не предусмотрено.

    Внешний вид. Вольтметр переменного напряжения эталонный (5790В), http://oei-analitika.ru

    Рисунок 1 - Общий вид вольтметр переменного напряжения эталонного 5790B

    Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки показано на рисунке 2. Место нанесения обозначения модификации и заводского номера в цифровом формате нанесенного на маркировочную наклейку, представлены на рисунке 3.

    Маркировочная наклейка

    Место нанесения пломбы в виде наклейки I

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения маркировочной наклейки

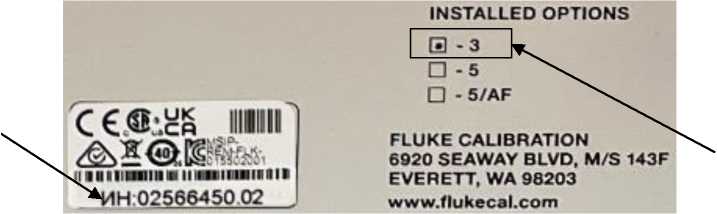

    Место нанесения заводского номера

    Внешний вид. Вольтметр переменного напряжения эталонный (5790В), http://oei-analitika.ru

    Место нанесения обозначения модификации 5790В/3

    INSTALLED OPTIONS

    В - з

    • □ -5

    • □ - 5/AF

    FLUKE CALIBRATION

    6920 SEAWAY BLVD, M/S 143F

    <ia ■ 1 пиша ■ 11 мши» к 11 »

    EVERETT, WA 98203

    *ИН 02566450 02  .

    www.flukecal.com

    Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера и обозначения модификации


    Таблица 6 - Комплектность вольтметра переменного напряжения эталонного 5790B (зав. № ИН:02566450.02)________________________________________________________________

    Наименование

    Обозначение

    Количество

    Вольтметр переменного напряжения эталонный

    5790В

    1 шт.

    Сетевой кабель

    -

    1 шт.

    Соединитель коаксиальный

    «тип N» - «тип III по ГОСТ 13317»

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.

    Паспорт

    ПС № 0059-2025

    1 шт.


    вольтметра приведены в таблицах 2, 3 и 4.

    Таблица 2 - Метрологические характеристики вольтметра переменного напряжения эталонного в режиме измерения переменного напряжения приведены в табл. 2.

    Поддиапазон напряжений

    Диапазон частот

    Пределы допускаемой абсолютной погрешности

    от 10 мВ до

    22 мВ включ.

    от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ.

    св. 40 Гц до 20 кГц включ.

    св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(290-10’6-U + 1,3 мкВ) +(l90^10-6/U + 1,3 мкВ) ±(110-10-6-U + 1,3 мкВ) ±(210^10-6/U + 2,0 мкВ) ±(з10-10’6-и + 2,5 мкВ) ±(810^10-6/U + 4,0 мкВ) ±(890-10’6-U + 8,0 мкВ) ±(1700^10-6/U + 8,0 мкВ)

    от 19 мВ

    до

    70 мВ включ.

    от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ.

    св. 40 Гц до 20 кГц включ.

    св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(240^10-6/U + 1,5 мкВ) ±(l20^10-6/U + 1,5 мкВ) ±(65-10’6-U + 1,5 мкВ) ±(130^10-6/U + 2,0 мкВ) ±(260^10-6/U + 2,5 мкВ) ±(510-10’6-U + 4,0 мкВ) ±(б70^10-6/и + 8,0 мкВ) ±(110040<U + 8,0 мкВ)

    от 60 мВ до 220 мВ включ.

    от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(210^10-6/U + 1,5 мкВ) ±(85-10’6-U + 1,5 мкВ) ±(3840<U + 1,5 мкВ) ±(б9^10-6/П + 2,0 мкВ) ±(160^10-6/U + 2,5 мкВ) ±(250^10-6/U + 4,0 мкВ) ±(380-10’6-U + 8,0 мкВ) ±(1000-10’6-U + 8,0 мкВ)

    от 190 мВ до 700 мВ включ.

    от 10 Гц до 20 Гц[1] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(210^10-6/U + 1,5 мкВ) ±(76^10-6/U + 1,5 мкВ) ±(3340<U + 1,5 мкВ) ±(51-10-6-U + 2,0 мкВ) ±(79^10-6/U + 2,5 мкВ) ±(180^10-6/U + 4,0 мкВ) ±(300-10’6-U + 8,0 мкВ) ±(960-10’6-U + 8,0 мкВ)

    от 600 мВ до 2,2 В включ.

    от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(20040<U) ±(66^10-6/U) ±(24-10’6-U) ±0640<U) ±(71-10’6-U) ±(16040<U) ±(26040<U) ±(90040<U)

    Поддиапазон напряжений

    Диапазон частот

    Пределы допускаемой абсолютной погрешности

    от 1,9 В до 7 В включ.

    от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ.

    св. 40 Гц до 20 кГц включ.

    св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(200^10-6/U)

    ±(6740-6^U) ±(2440-^U) ±(48-10’6-U) ±(81-10’6-U) ±(19040<U) ±(400-10’6-U) ±(1200^10-6/U)

    от 6 В до 22 В включ.

    от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ.

    св. 40 Гц до 20 кГц включ.

    св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ. св. 100 кГц до 300 кГц включ. св. 300 кГц до 500 кГц включ. св. 500 кГц до 1 МГц включ.

    ±(20040-6^U)

    ±(67^10-6/U) ±(2740-6^U) ±(48-10’6-U) ±(81-10’6-U) ±(19040-6^U) ±(400-10’6-U) ±(1200^10-6/U)

    от 19 В до 70 В включ.

    от 10 Гц до 20 Гц[2] включ. св. 20 Гц до 40 Гц включ.

    св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.

    ±(20040-6^U)

    ±(68^10-6/U) ±(з2^10-6/Л) ±(5740-6^U)

    ±(9440-6^U)

    от 60 В до 220 В включ.

    от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.

    ±(20040-6^U)

    ±(68^10-6/U)

    ±(31-10’6-U) ±(б9^10-6/Л) ±(9840-6^U)

    от 190 В до 700 В включ.

    от 10 Гц до 20 Гц включ. св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.

    ±(20040-6^U)

    ±(99^10-6/U)

    ±(41-10’6-U) ±(130-10’6-U) ±(50040-6^U)

    от 600 В до 1000 В включ.

    от 10 Гц до 20 Гц включ.

    св. 20 Гц до 40 Гц включ. св. 40 Гц до 20 кГц включ. св. 20 кГц до 50 кГц включ. св. 50 кГц до 100 кГц включ.

    ±(20040-6^U)

    ±(99^10-6/U)

    ±(з8^10-6/Л) ±(130-10’6-U) ±(50040-6^U)

    Примечания к таблице

    • [1] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний + 1,5 мкВ);

    • [2] от 9,5 до 10 Гц значение погрешности составляет ± (10-3 отн. ед. от показаний).

    Таблица 3 - Метрологические характеристики вольтметра переменного напряжения эталонного в режиме измерения постоянного напряжения приведены в табл. 3.

    Поддиапазон измерений

    Пределы допускаемой абсолютной погрешности

    от 60 до 220 мВ включ.

    ±(3840-6^U + 1,5 мкВ)

    от 190 до 700 мВ включ.

    ±(33^10-6/U + 1,5 мкВ)

    от 600 мВ до 2,2 В включ.

    ±(2440-6^U)

    от 1,9 до 7 В включ.

    ±(2440-6^U)

    от 6 до 22 В включ.

    ±(2740-6^U)

    от 19 до 70 В включ.

    ±(3240-6^U)

    от 60 до 220 В включ.

    ±(31-10’6-U)

    от 190 до 700 В включ.

    ±(41-10’6-U)

    от 600 до 1000 В включ.

    ±(3840-6^U)

    Примечание: Характеристика погрешности напряжения постоянного тока действительна только в том случае, когда входной сигнал положительной полярности усредняется с равным входным сигналом отрицательной полярности, чтобы устранить ошибки. Не рекомендуется использовать «INPUT 1» (вход 1) для измерения постоянного напряжения из-за наличия термоЭДС в соединителе типа «N». Подробную информацию см. в Руководстве по эксплуатации.

    В таблицах 2 и 3 символ U - значение измеряемого вольтметром напряжения.

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - диапазон температур окружающего воздуха, оС

    от +21 до +25

    - относительная влажность окружающего воздуха, %

    до 80

    - атмосферное давление, кПа

    от 76,3 до 126,3

    Время предварительного прогрева, мин.

    30

    Питание от сети переменного тока: - частота, Гц

    50,0 ± 0,5

    - напряжение, В

    230 ± 23

    Потребляемая мощность, ВА, не более

    100

    Габаритные размеры, мм, не более:

    - высота

    178

    - ширина

    432

    - глубина

    630

    Масса, кг, не более:

    24

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Наработка до отказа, ч, не менее

    15000

    Средний срок службы, лет

    15


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
