Сведения о средстве измерений: 96665-25 Калибраторы многофункциональные

Номер по Госреестру СИ: 96665-25
96665-25 Калибраторы многофункциональные
(FLUKE 5560A)

Назначение средства измерений:
Калибраторы многофункциональные FLUKE 5560A (далее - калибраторы) предназначены для воспроизведения постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрического сопротивления постоянному току, электрической емкости, формирования сигналов синусоидальной и прямоугольной форм, сигналов термосопротивления и термопар. Калибраторы могут применяться в качестве эталона при поверке средств измерений электрических величин. Калибратор допускается использовать в качестве следующих рабочих эталонов единиц величин: - в качестве рабочего эталона 2-го или 3-го разряда в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520; - в качестве рабочего эталона 2-го или 3-го разряда в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 № 1706; - в качестве рабочего эталона 1-го или 2-го разряда в соответствии с государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091; - в качестве рабочего эталона 2-го разряда в соответствии с государственной поверочной схемой для средств измерений силы переменного электрического тока от Р10-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 № 668; - в качестве рабочего эталона 5-го разряда в соответствии с государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360; - в качестве рабочего эталона 4-го разряда в соответствии с государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456.

сертификация программного обеспечения
Внешний вид. Калибраторы многофункциональные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Внешний вид. Калибраторы многофункциональные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Калибраторы многофункциональные
Рисунок № 2

Общие сведения

Дата публикации - 17.10.2025
Срок свидетельства -
Номер записи - ae36457c-c5f9-5560-fdd5-6fadf0b63b44
ID в реестре СИ - 1427071
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Fluke Corporation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - P.O. Box 9090, Everett, WA 98206-9090
Уведомление о начале осуществления предпринимательской деятельности -

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2226 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Калибраторы многофункциональные (FLUKE 5560A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Fluke Corporation

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96496-25

Вольтметр переменного напряжения эталонный, 5790В
Fluke Corporation (СОЕДИНЕННЫЕ ШТАТЫ P.O. Box 9090, Everett, WA 98206-9090)
ОТ
МП
1 год
96665-25

Калибраторы многофункциональные, FLUKE 5560A
Fluke Corporation (СОЕДИНЕННЫЕ ШТАТЫ P.O. Box 9090, Everett, WA 98206-9090)
ОТ
МП
1 год

Кто поверяет Калибраторы многофункциональные (FLUKE 5560A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Калибраторы многофункциональные (FLUKE 5560A)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) калибраторов состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО - «средний», в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование

Main SW Version

Номер версии (идентификационный номер)

не ниже 1.0.1


Знак утверждения типа

Знак утверждения типа

наносится на переднюю панель калибратора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе «Меню «Одиночный выход»» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;

Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17.03.2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;

Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

«Fluke Corporation», США

Адрес: 6920 Seaway Blvd Everett, WA 98203, USA

Телефон: 1-425-446-5500

Web-сайт: http://www.fluke.com

Изготовитель


«Fluke Corporation», США
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA
Телефон: 1-425-446-5500

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»
(АО «ПриСТ»)
Адрес: 111141, г. Москва, ул. Плеханова, дом 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
аккредитованных лиц

Правообладатель


«Fluke Corporation», США
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA
Телефон: 1-425-446-5500
Web-сайт: http://www.fluke.com

К настоящему типу СИ относятся калибраторы многофункциональные FLUKE 5560A с инвентарными номерами FLK2024PB001, FLK2024PB002, FLK2024PB003, FLK2024PB004, FLK2024PB005.

Калибраторы являются микропроцессорными приборами генераторного типа. Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов.

Конструктивно калибраторы выполнены в виде стационарного моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели калибраторов расположены: дисплей WVGA с сенсорным экраном и виртуальной клавиатурой, функциональные клавиши, поворотный регулятор (энкодер) для установки значений параметров, разъёмы для присоединения измерительных проводов, разъемы USB. На задней панели калибраторов расположены: разъем для подключения внешнего генератора тактовой частоты (10 МГц), разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232, LAN, USB, IEEE-488 (GPIB), встроенный вентилятор охлаждения, клемма защитного заземления.

Общий вид калибраторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа калибраторы имеют пломбировку в виде наклейки на стыке верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели калибраторов. Место нанесения знака поверки представлено на рисунке 2.

Инвентарный номер, идентифицирующий каждый экземпляр, в виде буквенноцифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения инвентарного номера представлено на рисунке 2.

А

Внешний вид. Калибраторы многофункциональные (FLUKE 5560A), http://oei-analitika.ru

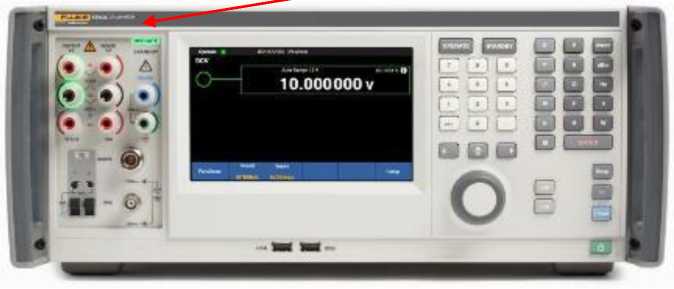

Рисунок 1 - Общий вид калибратора и место нанесения знака утверждения типа (А)

Внешний вид. Калибраторы многофункциональные (FLUKE 5560A), http://oei-analitika.ru

В

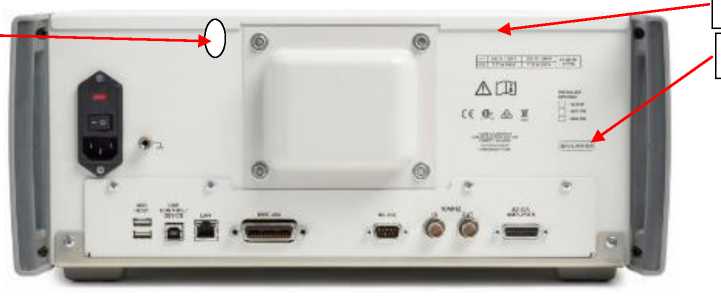

Рисунок 2 - Вид задней панели калибратора, схема пломбировки от несанкционированного доступа (Б), место нанесения инвентарного номера (В) и знака поверки (Г)


Таблица 13 -

Наименование

Обозначение

Количество шт./экз.

Калибратор многофункциональный

FLUKE 5560A

1

Сетевой кабель

-

1

Набор измерительных проводов

-

1

Руководство по эксплуатации

-

1


Указаны погрешности воспроизведения при нормальных условиях эксплуатации при проведенной процедуре обнуления калибратора. Процедуру обнуления калибратора следует выполнять каждый раз при изменении температуры окружающего воздуха более чем на ±5 °С от температуры последнего обнуления или один раз в 7 дней. Пределы допускаемой дополнительной погрешности при работе калибратора вне диапазона от +15 °С до +35 °С не более ±0,1-X на каждый градус, где X - предел допускаемой абсолютной погрешности воспроизведения.

Таблица 2 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Максимальная нагрузка

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока

±120,00000 мВ

10 нВ

50 Ом

±(1240<иуст+0,83) мкВ)

±1,2000000 В

100 нВ

10 мА1'

±(8,340<UyCT+1 мкВ)

±12,000000 В

1 мкВ

20 мА1'

±(8,040<иуст+10 мкВ)

±120,00000 В

10 мкВ

10 мА1'

±(1140<иуст+100 мкВ)

±1020,0000 В

100 мкВ

5 мА2)

±(1140<иуст+1000 мкВ)

Примечания:

4-проводный режим доступен для поддиапазонов 1,2; 12; 120 В;

Блокировка поддиапазона доступна на всех поддиапазонах;

Uyd- - установленное значение постоянного электрического напряжения, мкВ;

  • 1) - выходное сопротивление менее 5 мОм, 2-проводный режим. Доступен 4-проводный режим;

  • 2) - выходное сопротивление менее 5 мОм. 4-проводный режим недоступен.

  • 3) - значение может увеличиваться до 4 мкВ, если данному режиму предшествовал режим воспроизведения электрической мощности постоянного тока или при длительной работе в режимах воспроизведения постоянного или переменного тока, воспроизведение электрической мощности переменного тока. Значение восстанавливается до заданного уровня в течение 10 минут после выхода из указанных режимов.

Таблица 3 - Метрологические характеристики в режиме воспроизведения силы постоянного тока

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока

±120,0000 мкА

100 пА

±(12540-<Муст+6 нА)

±1,200000 мА

1 нА

±(10040-Муст+15 нА)

±12,00000 мА

10 нА

±(10040-Муст+80 нА)

±120,0000 мА

100 нА

±(100^10-6^1уст+800 нА)

±1,200000 А

1 мкА

±(16040-Муст+10 мкА)

±3,100000 А

1 мкА

±(30040-<Муст+150 мкА)

±12,00000 А

10 мкА

±(30040-<Муст+250 мкА)

±30,20000 А

10 мкА

±(100040-<Муст+500 мкА)

Примечания:

Блокировка поддиапазона доступна на всех поддиапазонах;

Максимальная индуктивность нагрузки 400 мкГн на всех поддиапазонах воспроизведения; Для указанных погрешностей максимальное сопротивление нагрузки 8 кОм;

1уст - установленное значение силы постоянного тока, нА (мкА).

Таблица 4 - Метрологические характеристики в режиме воспроизведения напряжения

переменного тока

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешени

е

Частота

Максимальна я нагрузка

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока

1

2

3

4

5

12,00000 мВп

10 нВ

от 3 до 5 Гц

50 Ом2)

±(2500^10-6/Густ+7 мкВ)

от 5 до 10 Гц

±(875^10-6/Туст+7 мкВ)

от 10 Гц до 20 кГц

±(15040-^иУст+6 мкВ)

от 20 до 50 кГц

±(37540-^иУст+6 мкВ)

от 50 до 100 кГц

±(1500^10-6/иУст+15 мкВ)

от 100 до 300 кГц

±(800040-^иУст+30 мкВ)

от 300 до 500 кГц

±(800040-^иУст+30 мкВ)

120,0000 мВ

100 нВ

от 3 до 5 Гц

50 Ом2)

±(2500^10-6/Густ+7 мкВ)

от 5 до 10 Гц

±(875^10-6/Густ+7 мкВ)

от 10 Гц до 20 кГц

±(14040-^иУст+6 мкВ)

от 20 до 50 кГц

±(35040-^иУст+8 мкВ)

от 50 до 100 кГц

± (800^10 6Ус,'20 мкВ)

от 100 до 300 кГц

±(2000^10-6/Густ+30 мкВ)

от 300 до 500 кГц

±(200040-^иУст+30 мкВ)

1,200000 В

1 мкВ

от 3 до 5 Гц

10 мА3)

±(250040-^иУст+75 мкВ)

от 5 до 10 Гц

±(87540-^иуст+70 мкВ)

от 10 до 40 Гц

±(14040-^иУст+60 мкВ)

от 40,01 Гц до 20 кГц

±(14040<иуст+8 мкВ)

от 20 до 50 кГц

±(300^10-6/Густ+14 мкВ)

от 50 до 100 кГц

±(70040-^иУст+40 мкВ)

от 100 до 300 кГц

±(190040-(лиуст+80 мкВ)

от 300 до 500 кГц

±(190040-(лиУст+80 мкВ)

12,00000 В

10 мкВ

от 3 до 5 Гц

20 мА3)

±(2500^10-6/Густ+750 мкВ)

от 5 до 10 Гц

±(875^10-6/Туст+750 мкВ)

от 10 до 40 Гц

±(14040-^иУст+350 мкВ)

от 40,01 Гц до 20 кГц

±(140^10-6/Густ+50 мкВ)

от 20 до 50 кГц

±(300^10-6/Густ+50 мкВ)

от 50 до 100 кГц

±(700^10-6/Густ+125 мкВ)

от 100 до 300 кГц

±(2000^ 10-6/Густ+600 мкВ)

от 300 до 500 кГц

±(2000^ 10-6/иУст+600 мкВ)

120,0000 В

100 мкВ

от 3 до 5 Гц

20 мА3)

±(2500^10-6/Густ+7,5 мВ) '

от 5 до 10 Гц

±(87540-^иуст+7,5 мВ)

от 10 до 40 Гц

±(140^10-6/иУст+3,5 мВ)

от 40,01 Гц до 20 кГц

±(14040<иуст+500 мкВ)

от 20 до 50 кГц

±(300^10-6/Густ+500 мкВ)

от 50 до 100 кГц

±(700-10-6-UyCT+1,25 мВ)

330,000 В

1 мВ

от 3 до 5 Гц

20 мА3)

±(2500^10-6/иуст+75 мВ)

от 5 до 10 Гц

±(875^10-6/Туст+75 мВ)

от 10 Гц до 20 кГц

±(140^10-6/Густ+8 мВ)

от 20 до 50 кГц

±(30040-^иУст+8 мВ)

от 50 до 100 кГц

±(150040-^иуст+12,5 мВ)

Продолжение таблицы 4

1

2

3

4

5

1020,000 В

1 мВ

от 3 до 5 Гц

6 мА4)

±(250СИ064.\сг75 мВ)

от 5 до 10 Гц

±(8754064.\сг75 мВ)

от 10 Гц до 10 кГц

±(14(Г106Ч.7сг80 мВ)

Примечания:

4-проводный режим доступен для поддиапазонов 1,2; 12; 120 В при частоте напряжения менее 100 кГц;

Блокировка поддиапазонов недоступна;

Максимальная емкость нагрузки 500 пФ при соблюдении ограничений по максимальному току нагрузки;

иуст - установленное значение напряжения переменного тока, мкВ (мВ);

  • 1) - погрешность нормируется от 1 мВ;

  • 2) - номинальное значение

  • 3) - минимальное значение сопротивления нагрузки 50 Ом. Выходное сопротивление менее 5 мОм, 2-проводный режим. Доступен 4-проводный режим;

  • 4) - выходное сопротивление менее 5 мОм. 4-проводный режим недоступен.

Таблица 5 - Метрологические характеристики в режиме воспроизведения силы переменного тока

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешен

ие

Частота

Максимальна я индуктивност ь, мкГн2) 3)

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока

120,000 мкА1'

1 нА

от 3 до 45 Гц

200

±(25040-64уст+10 нА)

от 45 Гц до 1 кГц

±(25040-64уст+10 нА)

от 1 до 5 кГц

±(25040-64уст+10 нА)

от 5 до 10 кГц

±(150040-64уст+40 нА)

от 10 до 30 кГц

1(5()0()-10 '’• Ге,+1 мкА)

1,20000 мА

10 нА

от 3 до 45 Гц

200

±(25040-64уст+100 нА)

от 45 Гц до 1 кГц

±(25040-64уст+100 нА)

от 1 до 5 кГц

±(25040-64уст+100 нА)

от 5 до 10 кГц

±(150040-64уст+100 нА)

от 10 до 30 кГц

±(500040-64уст+5 мкА)

12,0000 мА

100 нА

от 3 до 45 Гц

200

±(25040-64уст+1 мкА)

от 45 Гц до 1 кГц

±(25040-64уст+1 мкА)

от 1 до 5 кГц

±(25040-64уст+1 мкА)

от 5 до 10 кГц

±(150040-64уст+1 мкА)

от 10 до 30 кГц

±(500040-64уст+10 мкА)

120,000 мА

1 мкА

от 3 до 45 Гц

50

±(25040-64уст+10 мкА)

от 45 Гц до 1 кГц

±(15040-64уст+5 мкА)

от 1 до 5 кГц

±(25040-64уст+8 мкА)

от 5 до 10 кГц

±(150040-64уст+10 мкА)

от 10 до 30 кГц

±(500040-64уст+100 мкА)

Продолжение таблицы 5

Верхние предельные значения поддиапазонов воспроизведен ия

Разрешен

ие

Частота

Максимальна

я индуктивност

ь, мкГн2) 3)

Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока

1,20000 А

10 мкА

от 3 до 45 Гц

50

±(25040-<Муст+100 мкА)

от 45 Гц до 1 кГц

±(25040-<Муст+50 мкА)

от 1 до 5 кГц

±(25040-<Муст+80 мкА)

от 5 до 10 кГц

±(250040-<Муст+300 мкА)

от 10 до 30 кГц

±(500040<1уст+300 мкА)

3,10000 А

10 мкА

от 3 до 45 Гц

2,5

±(37540-<Муст+500 мкА)

от 45 Гц до 1 кГц

±(30040-Муст+300 мкА)

от 1 до 5 кГц

±(37540-<Муст+300 мкА)

от 5 до 10 кГц

±(250040-Муст+500 мкА)

12,0000 А

100 мкА

от 3 до 45 Гц

2,5

±(37540-<Муст+14) мА)

от 45 Гц до 1 кГц

±(30040-Муст+5004) мкА)

от 1 до 5 кГц

±(37540-<Муст+800 мкА)

от 5 до 10 кГц

±(250040-Муст+1 мА)

30,2000 А

100 мкА

от 3 до 45 Гц

1

±(100040-Муст+10 мА)

от 45 Гц до 1 кГц

±(70040-Муст+8 мА)

от 1 до 5 кГц

±(500040-Муст+8 мА)

Примечания: Блокировка поддиапазонов недоступна;

1уст - установленное значение силы постоянного тока, нА (мкА, мА);

  • 1) - минимальное воспроизводимое значение 10 мкА;

  • 2) - для частот более 1 кГц;

  • 3) - максимальная индуктивность нагрузки 400 мкГн на частотах менее 1 кГц;

  • 4) - значение 2 мА в режиме воспроизведения электрической мощности переменного тока при выходном напряжении более 120 В.

Таблица 6 - Метрологические характеристики в режиме воспроизведения электрического сопротивления постоянному току

Наименование характеристики

Значение

Диапазон показаний

от 0 до 1200 МОм

Диапазон воспроизведения

от 100 мкОм до 1000 МОм

Верхние предельные значения поддиапазонов воспроизведения

Разрешение

Диапазоны силы тока

Предельное

значение силы тока

Пределы допускаемой основной абсолютной погрешности воспроизведения электрического сопротивления постоянному току!) 2)

12,0000 Ом

100 мкОм

от 4 до 30 мА

125 мА

±(2540-6^уст+10 мОм)

120,0000 Ом

100 мкОм

от 1 до 13 мА

70 мА

±(2540-6^уст+15 мОм)

Наименование характеристики Значение

1,200000 кОм

1 мОм

от 1 до 10 мА

13 мА

±(2540-6^уст+20 мОм)

12,00000 кОм

10 мОм

от 100 мкА до 1,3 мА

1,3 мА

±(2540-6^уст+200 мОм)

120,0000 кОм

100 мОм

от 10 до 130 мкА

130 мкА

±(2540-6^уст+1 Ом)

1,200000 МОм

1 Ом

от 1 до 13 мкА

13 мкА

±(2540-6^уст+10 Ом)

12,00000 МОм

10 Ом

от 100 нА до 1,3 мкА

1,3 мкА

±(3540-6^уст+150 Ом)

120,0000 МОм

100 Ом

от 25 нА до 1 мкА

1,2 мкА

±(43040-6^уст+2,5 кОм)

1000,000 МОм

1 кОм

от 2,5 до 100 нА

120 нА

±(400040-6^1уст+100 кОм)

Примечания: Максимальное рабочее напряжение 13 В.

  • 1) - абсолютная погрешность воспроизведения электрического сопротивления имеет вид:

±(X?RyCT+A0/d ),

где RyCT - установленное значение электрического сопротивления постоянному току, мОм (Ом, кОм, МОм);

Х^уст - основная абсолютная погрешность;

Aoid - дополнительная погрешность;

При силе тока меньше минимального значения рабочего диапазона, погрешность рассчитывается по формуле:

± • ^уст + 2,5^old (^min/^)),

где Imin - нижнее значение диапазона силы тока; I - действительное значение силы тока в цепи;

При силе тока, превышающей максимальное значение рабочего диапазона, но не превышающей предельное значение силы тока, погрешность рассчитывается по формуле:

± • ^уст • V(^/^тах) + ^old),

где Imax - верхнее значение диапазона силы тока; I - действительное значение силы тока в цепи;

  • 2) - погрешность для 4-проводного режима с компенсацией. В режимах 2-проводный с компенсацией и подключение без компенсации «COMP OFF» дополнительная абсолютная погрешность увеличивается:

Aoid+(5 • 10-6/1), Ом

где I - сила тока в цепи, А.

Таблица 7 - Метрологические характеристики в режиме воспроизведения электрической ёмкости

Наименование характеристики

Значение

Диапазон показаний

от 0 до 120 мФ

Диапазон воспроизведения

от 200 пФ до 120 мкФ

Верхние предельные значения поддиапазонов воспроизведения

Разрешени

е

Диапазоны рабочих частот

Диапазоны нормальных частот

Пределы допускаемой основной абсолютной погрешности воспроизведения электрической ёмкости |(

1,2000 нФ

0,1 пФ

от 40 Гц до 12 кГц включ.

от 100 Гц до 10 кГц включ.

±(0,03^Суст+24) пФ)

12,0000 нФ

0,1 пФ

от 10 Гц до 8 кГц включ.

от 150 Гц2) до 5 кГц включ.

±(0,005^Суст+54) пФ)

120,0000 нФ

0,1 пФ

от 20 Гц3) до 3,7 кГц включ.

от 200 Гц3) до 1,3 кГц включ.

±(0,003<уст+30 пФ)

1,200000 мкФ

1 пФ

от 2 до 1100 Гц включ.

от 2 до 310 Гц включ.

±(0,01-Суст+300 пФ)

12,00000 мкФ

10 пФ

от 0,5 до 350 Гц включ.

от 0,5 до 110 Гц включ.

±(0,003^Суст+3 нФ)

120,0000 мкФ

100 пФ

от 0,5 до 110 Гц включ.

от 0,5 до 50 Гц включ.

±(0,003^Суст+255) нФ)

Примечания:

  • 1) - значения погрешности действительны в режиме воспроизведения без компенсации «COMP OFF». При 2- и 4-проводном подключении с компенсацией «COMP» необходимо добавить 15 пФ на всех поддиапазонах и дополнительно:

0,0003<уст на поддиапазоне 1,2 мкФ;

0,0005 •Суст на поддиапазоне 120 мкФ;

Суст - установленное значение электрической ёмкости, нФ (мкФ).

  • 2) - 10 Гц для значений емкости более 3 нФ;

  • 3) - 10 Гц для значений емкости более 30 нФ;

  • 4) - значение действительно, если прибор после хранения в условиях повышенной влажности, выдержан в нормальных условиях не менее двух недель;

  • 5) - значение действительно, если прибор после хранения при температурах, выходящих за пределы рабочего диапазона, выдержан в нормальных условиях не менее двух недель.

Характеристики справедливы для измерителей емкости методом заряда-разряда и измерителей LCR. Максимальное допустимое пиковое напряжение составляет 10 В. Максимальная допустимая пиковая сила тока составляет 130 мА с нормированным ограничением 30 мАскз до 1,2 мкФ включительно и 70 мАскз свыше 1,2 мкФ.

Максимальное значение сопротивления измерительных проводов, при котором не появляется дополнительная погрешность, составляет 10 Ом при двухпроводной схеме с компенсацией.

Таблица 7.1 - Значения дополнительной абсолютной погрешности воспроизведения электрической ёмкости, вызванной отклонением от диапазона нормальных частот

Верхние предельные значения поддиапазонов воспроизведения

Диапазоны частот

Пределы дополнительной абсолютной погрешности воспроизведения электрической ёмкости

1,2000 нФ

от 40 до 100 Гц, св. 10 до 12 кГц включ.

±(0,005-СуСТ)

от 20 до 40 Гц, св. 12 до 14 кГц включ.

±(0,01-Суст)

12,0000 нФ

от 10 до 150 Гц, св. 5 до 6 кГц включ.

±(0,005-СуСТ)

св. 6 до 8 кГц включ.

±(0,01-Суст)

120,0000 нФ

от 20 до 200 Гц, св. 1,3 до 2,7 кГц включ.

±(0,005^Суст)

св. 2,7 до 3,7 кГц включ.

±(0,01-Суст)

1,200000 мкФ

св. 310 до 800 Гц включ.

±(0,005-СуСТ)

св. 800 до 1100 Гц включ.

±(0,01-Суст)

12,00000 мкФ

св. 110 до 250 Гц включ.

±(0,005-СуСТ)

св. 250 до 350 Гц включ.

±(0,01-Суст)

120,0000 мкФ

св. 50 до 80 Гц включ.

±(0,005-СуСТ)

св. 80 до 110 Гц включ.

±(0,01-Суст)

Примечание:

Суст - установленное значение электрической ёмкости, пФ (нФ, мкФ).

Таблица 8 - Метрологические характеристики в режиме воспроизведения частоты сигнала синусоидальной формы

Диапазоны воспроизведения

Разрешение

Пределы допускаемой относительной погрешности воспроизведения частоты сигнала синусоидальной формы

от 0,01 до 119,99 Гц

0,01 Гц

±2,540-6

от 120,0 до 1199,9 Гц

0,1 Гц

от 1,200 до 11,999 Гц

1 Гц

от 12,00 до 119,99 кГц

10 Гц

от 120,0 до 1199,9 кГц

100 Гц

от 1,200 до 2,000 МГц

1 кГц

Таблица 9 - Метрологические характеристики в режиме воспроизведения и измерения сигналов термопар

Тип термопары

Диапазон воспроизведения и измерения^ 2), °С

Пределы допускаемой абсолютной погрешности воспроизведения и измерения сигналов термопар3), °С

нижний предел

верхний предел

1

2

3

4

В

+600

+800

±0,44

+800

+1000

±0,34

+1000

+1550

±0,30

+1550

+1820

±0,33

Е

-250

-150

±0,4

-150

-25

±0,14

-25

+350

±0,11

+350

+650

±0,16

+650

+1000

±0,21

J

-210

-100

±0,24

-100

-30

±0,13

-30

+150

±0,11

+150

+760

±0,14

+760

+1200

±0,20

К

-200

-100

±0,28

-100

-25

±0,13

-25

+120

±0,11

+120

+1000

±0,21

+1000

+1372

±0,35

L

-200

-100

±0,31

-100

+800

±0,20

+800

+900

±0,11

N

-200

-100

±0,33

-100

-25

±0,15

-25

+120

±0,12

+120

+410

±0,11

+410

+1300

±0,20

R

0

+250

±0,51

+250

+400

±0,29

+400

+1000

±0,27

+1000

+1767

±0,34

Продолжение таблицы 9

1

2

3

4

S

0

+250

±0,42

+250

+1000

±0,31

+1000

+1400

±0,32

+1400

+1767

±0,41

Т

-250

-150

±0,60

-150

0

±0,21

0

+120

±0,13

+120

+400

±0,11

Примечания:

  • 1) - разрешение 0,01 °С;

  • 2) - внутреннее сопротивление выходного источника 10 Ом;

  • 3) - без учета погрешности термопары.

Таблица 10 - Метрологические характеристики в режиме воспроизведения сигналов термосопротивления

Тип

термосопротивления

Диапазон воспроизведения1^ °С

Пределы допускаемой абсолютной погрешности воспроизведения сигналов термосопротивления2)3), °С

нижний

предел

верхний предел

1

2

3

4

Cu(428), 50 Ом

-180

+200

±0,40

Cu(428), 100 Ом

-180

+40

±0,40

+40

+200

±0,65

Pt(385), 100 Ом

-200

-80

±0,05

-80

0

±0,05

0

+100

±0,07

+100

+300

±0,09

+300

+400

±0,10

+400

+630

±0,12

+630

+800

±0,23

Pt(385), 200 Ом

-200

-80

±0,04

-80

0

±0,04

0

+100

±0,04

+100

+260

±0,05

+260

+300

±0,12

+300

+400

±0,13

+400

+600

±0,14

+600

+630

±0,16

Pt(385), 500 Ом

-200

-80

±0,04

-80

0

±0,05

0

+100

±0,05

+100

+260

±0,06

+260

+300

±0,08

+300

+400

±0,08

+400

+600

±0,09

+600

+630

±0,11

Продолжение таблицы 10

1

2

3

4

Pt(385), 1000 Ом

-200

-80

±0,03

-80

0

±0,03

0

+100

±0,04

+100

+260

±0,05

+260

+300

±0,06

+300

+400

±0,07

+400

+600

±0,07

+600

+630

±0,23

Примечание:

  • 1) - разрешение 0,003 °С;

  • 2) - без учета погрешности термосопротивления;

  • 3) - значения погрешности действительны без компенсации после обнуления в течении 24 часов при изменении температуры ±1 °С, либо с компенсацией в 2- или 4-проводном режиме.

Таблица 11 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Таблица 12 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, В^А, не более

500

Габаритные размеры (ширинахвысотахглубина), мм, не более

473x178x432

Масса, кг, не более

22

Нормальные условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от +15 до +35

80

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха %, не более

от 0 до +50

80


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
