Номер по Госреестру СИ: 96497-25
96497-25 Трансформаторы напряжения
(JDG4)
Назначение средства измерений:
Трансформаторы напряжения JDG4 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 26.09.2025
Срок свидетельства - 24.09.2030
Номер записи - be0caa87-3c15-0213-e127-34de9867fb8d
ID в реестре СИ - 1426926
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDG4-0.69, JDG4-0.5,
Производитель
Изготовитель - Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd
Страна - КИТАЙ
Населенный пункт - Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 306
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Трансформаторы напряжения (JDG4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96498-25 24.09.2030 |
Трансформаторы тока, ВН Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd (КИТАЙ Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province) |
ОТ МП |
4 года |
|
96497-25 24.09.2030 |
Трансформаторы напряжения, JDG4 Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd (КИТАЙ Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province) |
ОТ МП |
8 лет |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы напряжения (JDG4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 306 | 306 | 0 | 0 | 306 | 306 | 0 |
Стоимость поверки Трансформаторы напряжения (JDG4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесён на титульный лист паспорта типографским способом.
Комплектность средства измерения
Таблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Трансформаторы напряжения JDG4. Стандарт предприятия
Правообладатель
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай
Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай
Телефон/факс: +86 0512 65482075
E-mail: lvhaitao@szgsdq.cn
Web-сайт: www.szgsdq.1688.com
Изготовитель
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай
Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай
Телефон/факс: +86 0512 65482075
E-mail: lvhaitao@szgsdq.cn
Web-сайт: www.szgsdq.1688.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
ИНН 7727061249
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай
Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай
Телефон/факс: +86 0512 65482075
E-mail: lvhaitao@szgsdq.cn
Web-сайт: www.szgsdq.1688.com
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформатор напряжения представляет собой однофазный трансформатор с сухой изоляцией. Сердечник изготовлен из высококачественных кремнестальных листов и имеет С-образную форму. Выводы первичной и вторичной обмоток осуществлены на клеммы, расположенные на лицевой стороне трансформатора.
Трансформаторы предназначены для внутренней установки.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.
Трансформаторы выпускаются в двух модификациях JDG4-0.5 и JDG4-0.69, отличающихся значением номинального напряжения первичной обмотки.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1, места пломбирования и нанесения заводского номера приведены на рисунке 2.

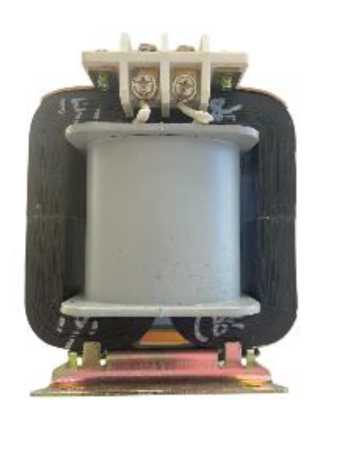

Рисунок 1 - Общий вид трансформаторов
Место нанесения заводского номера
Место пломбирования
Рисунок 2 - Места пломбирования и нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
JDG4-0.5 |
JDG4-0.69 | |
|
Номинальное напряжение первичной обмотки, кВ |
0,4/^3; 0,4 |
0,69^3; 0,4/^3; 0,4 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
0,1/^3; 0,1 |
0,1/^3; 0,1 |
|
Класс точности вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
0,5 |
|
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
10; 15 |
10; 15 |
|
Номинальная частота напряжения сети, Гц |
50 |
50 |
|
Предельная мощность, В^А |
100 |
100 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
122х103х146 |
|
Условия эксплуатации:
|
от -40 до +40 90 |
|
Средняя наработка до отказа, ч, не менее |
17520 |
|
Средний срок службы, лет, не менее |
5 |
