Сведения о средстве измерений: 96498-25 Трансформаторы тока

Номер по Госреестру СИ: 96498-25
96498-25 Трансформаторы тока
(ВН)

Назначение средства измерений:
Трансформаторы тока ВН (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 26.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 082ef3eb-2087-9a64-d1f5-ae4a1fd0bd17
ID в реестре СИ - 1426925
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. BH-0.69/80II, мод. BH-0.69/60II, мод. BH-0.69/40II, мод. BH-0.69/30I, мод. BH-0.69, мод. BH-0.66/60III, мод. BH-0.66/50III, мод. BH-0.66/50II, мод. BH-0.66/40II, мод. BH-0.66/30I, мод. BH-0.66, ВН-0,66/130D3,

Производитель

Изготовитель - Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd
Страна - КИТАЙ
Населенный пункт - Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5301
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5300
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Трансформаторы тока (ВН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96498-25
24.09.2030
Трансформаторы тока, ВН
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd (КИТАЙ Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province)
ОТ
МП
4 года
96497-25
24.09.2030
Трансформаторы напряжения, JDG4
Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd (КИТАЙ Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province)
ОТ
МП
8 лет

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ВН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОСЕРВИС"
(RA.RU.312784)
  • BH-0.69
  • BH-0.69/100III
  • BH-0.66
  • 306 306 306 0 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • BH-0.66/40II
  • BH-0.66/30
  • 24 24 24 0 0 24 24 0
    ООО "НМОП"
    (RA.RU.311359)
  • мод. BH-0.66/30I
  • мод. BH-0.69/30I
  • мод. BH-0.69/40II
  • мод. BH-0.69/60II
  • мод. BH-0.66/50II
  • мод. BH-0.66/40II
  • мод. BH-0.66/50III
  • мод. BH-0.69/80II
  • мод. BH-0.66/60III
  • мод. BH-0.69
  • 4717 4717 0 0 4717 4717 0
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • ВН-0,66/130D3
  • 254 254 0 0 254 254 0

    Стоимость поверки Трансформаторы тока (ВН)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Общие сведения» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

    Трансформаторы тока ВН. Стандарт предприятия

    Правообладатель

    Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай

    Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай

    Телефон/факс: +86 0512 65482075

    E-mail: lvhaitao@szgsdq.cn

    Web-сайт: www.szgsdq.1688.com

    Изготовитель


    Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай
    Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province,
    Китай
    Телефон/факс: +86 0512 65482075
    E-mail: lvhaitao@szgsdq.cn
    Web-сайт: www.szgsdq.1688.com

    Испытательный центр


    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»
    (ФБУ «НИЦ ПМ-Ростест»)
    Адрес: 119631, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-37-29
    Факс: +7 (495) 437-56-66
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Suzhou Xiangcheng District Gusu Electric Appliances Co., Ltd, Китай
    Адрес: Qinglong Village, Huangdai Town, Xiangcheng District, Suzhou City, Jiangsu Province, Китай
    Телефон/факс: +86 0512 65482075
    E-mail: lvhaitao@szgsdq.cn
    Web-сайт: www.szgsdq.1688.com

    Принцип действия трансформаторов основан на явлении электромагнитной индукции.

    Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

    Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

    Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на корпус трансформатора любым технологическим способом.

    Нанесение знака поверки на трансформаторы не предусмотрено.

    Структура условного обозначения модификаций трансформаторов:

    ВН - X/ X X

    I--- Параметр, определяющий тип корпуса трансформатора: I; II;

    III.

    ------Параметр, определяющий размер окна корпуса трансформатора: 30; 40; 50; 60; 80; 100; 120; 125; 130; 135; 150; 180; 200; 220; 260.

    ----------Номинальное напряжение трансформатора:

    0.66 - соответствует напряжению 0,66 кВ;

    0.69 - соответствует напряжению 0,69 кВ; ---------------- Тип трансформатора.

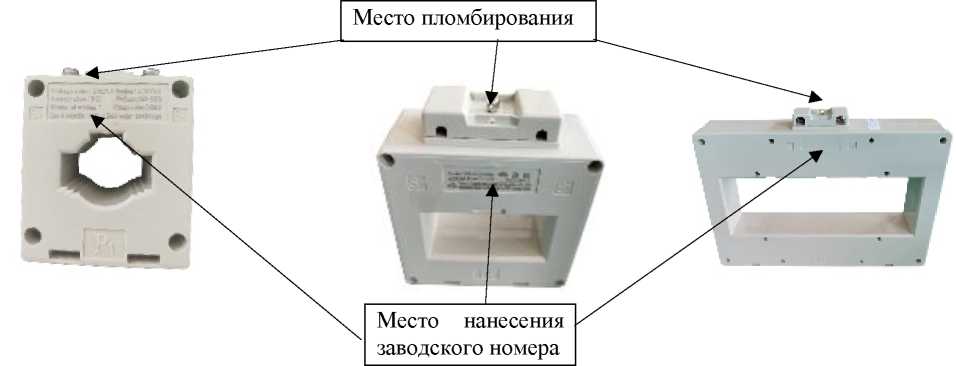

    Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.

    Внешний вид. Трансформаторы тока (ВН), http://oei-analitika.ru

    Модификация BH-0.69/30I

    Модификация BH-0.69/60II

    Модификация BH-0.69/220III

    Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера



    Таблица 1- Метрологические характеристики

    Наименование характеристики

    Значение

    Исполнение трансформатора

    ВН

    Номинальное напряжение, кВ

    0,66; 0,69

    Наибольшее рабочее напряжение, кВ

    0,72

    Номинальный первичный ток 11ном, А

    от 200 до 6000

    Номинальный вторичный ток Ъном, А

    1 или 5

    Номинальная частота, Гц

    50

    Номинальная вторичная нагрузка S2ном с индуктивно-активным      коэффициентом

    мощности cosф2=0,8, ВА

    (при номинальной вторичной нагрузке 2,5 В^А коэффициент мощности cosф2=1,0, нижнее значение номинальной вторичной нагрузки S2ном=1,0 В-А)

    от 2,5 до 30

    Класс точности

    0,2S; 0,2; 0,5S; 0,5; 5P

    Номинальная     предельная     кратность

    вторичных обмоток для защиты

    30

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    9

    Габаритные размеры (высотахширинахглубина), мм, не более

    379х305х90

    Условия эксплуатации:

    - температура окружающей среды, оС

    от -40 до +40

    Средняя наработка до отказа, ч, не менее

    17520

    Средний срок службы, лет, не менее

    5
