Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема.

Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

• - иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;

• - принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

• - отслеживать и записывать спутниковые сигналы по коду и фазе несущей;

• - для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: RINEX 3.х;

• - для режимов измерений «Кинематика в реальном времени (RTK)», обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.0, RTCM 3.2, RTCM 3.3 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

• - иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;

• - иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TRIMMARK III, TT450S, Transparent EOT.

Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.

На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.

Управление аппаратурой осуществляется с помощью полевого контроллера или через WEB-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

Аппаратура модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA SMART PRO принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b; GALILEO: E1, E5a, E5b, E6; QZSS: L1, L2C, L5, L6; NAVIC(IRNSS): L5. Модификация GEOBOX FORA 20AR DISTA дополнительно принимает спутниковые сигналы PPP: B2B-PPP, E6-HAS.

Аппаратура модификации GEOBOX FORA 20H принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P, L2C, L5; BDS: B1i, B2i, B3i, B10C, B2a, B2b, ACEBOC; GALILEO: E1BC, E5a, E5b, E6BC, ALTBOC; QZSS: L1CA, L2C, L5, L1C, LEX; NAVIC(IRNSS): L5.

Аппаратура модификации GEOBOX FORA 20SE принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L1P, L2C, L2P, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX.

Аппаратура модификации GEOBOX FORA LUX IMU принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX; NAVIC(IRNSS): L5.

Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)». Аппаратура модификаций модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры. Аппаратура модификации GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой.

К средствам измерения данного типа относится аппаратура геодезическая спутниковая GEOBOX FORA модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU.

Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры представлен на рисунках 1-2.

FORA SOAR

а)                                   б)                                  в)

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA:

а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO; в) модификация GEOBOX FORA 20AR DISTA;

а)                                          б)                                        в)

г)

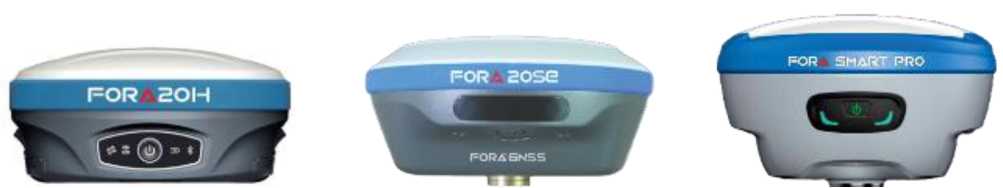

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA: а) модификация GEOBOX FORA 20H; б) модификация GEOBOX FORA 20SE; в) модификация GEOBOX FORA SMART PRO; г) модификация GEOBOX FORA LUX IMU

Место нанесения заводского номера

а)                                       б)                                       в)

Место нанесения заводского номера

г)

Место нанесения

заводского номера

е)

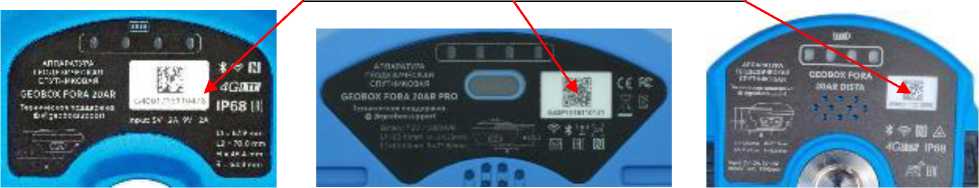

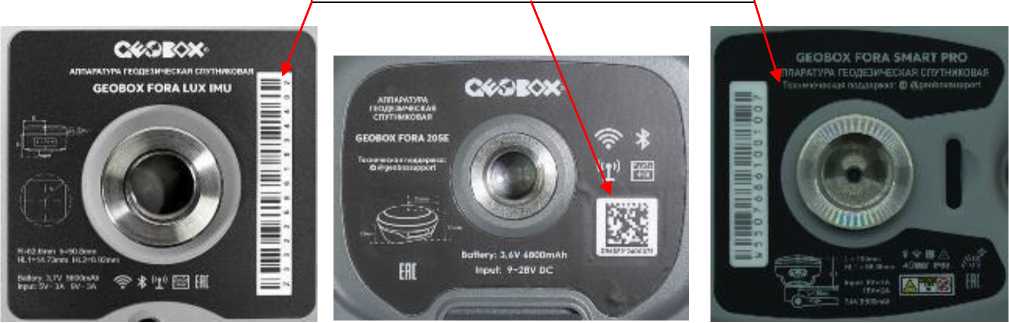

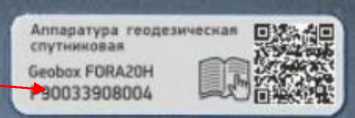

ж) Рисунок 3 - Место нанесения заводского номера:

а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO; в) модификация GEOBOX FORA 20AR DISTA; г) модификация GEOBOX FORA LUX IMU;

д) модификация GEOBOX FORA 20SE; е) модификация GEOBOX FORA SMART PRO; ж) модификация GEOBOX FORA 20H;

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

Таблица 7 -

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности
