96444-25 Преобразователи плотности вибрационные
(Лофиус-1П)
Назначение средства измерений:
Преобразователи плотности вибрационные Лофиус-1П (далее - преобразователи), предназначены для измерений плотности жидких сред в трубопроводах и резервуарах с выдачей измерительной информации в систему верхнего уровня по цифровому выходному сигналу.

Внешний вид.
Преобразователи плотности вибрационные
Рисунок № 1

Внешний вид.
Преобразователи плотности вибрационные
Рисунок № 2

Внешний вид.
Преобразователи плотности вибрационные
Рисунок № 3
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Преобразователи обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Lofius link |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.2.ХХ.ХХ!) |
|
Цифровой идентификатор ПО |
- |
|
|( ХХ.ХХ - метрологически незначимая часть, где Х = 0 - |
9 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с рекомендацией Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится методом лазерной гравировки на планку, закрепленную на корпусе преобразователя и на титульный лист эксплуатационной документации методом ксерокопирования.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации ГРВТ.414152.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 01 ноября 2019 г. № 2603;
ГРВТ.414152.001 ТУ «Преобразователи плотности вибрационные Лофиус-1П.
Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард»)
ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: +7 (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Изготовитель
Общество с ограниченной ответственностью «Инвард»
(ООО «Инвард»)
ИНН 6230072201
Адрес: 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51 Телефон: +7 (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард»)
ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: +7 (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Принцип измерений плотности основан на зависимости резонансной частоты механических колебаний чувствительного элемента от плотности измеряемой среды. Чувствительный элемент дополнительно включает в себя термосопротивление для корректировки значений плотности при изменении температуры измеряемой среды.
Конструктивно преобразователи состоят из блока электронного и чувствительного элемента в виде камертона, внутри которого закреплен пьезоэлектрический преобразователь.
Преобразователь имеет фланцевый, штуцерный и иные способы присоединения к трубопроводу.
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
-
- АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, изменяющейся пропорционально измеренному или вычисленному значению, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
-
- ЦС - с цифровым выходным сигналом по интерфейсу RS-485.
Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения пломбы на винты платы блока электронного.
Внешний вид преобразователя и места нанесения знака утверждения типа приведены на рисунке 2.
Схема пломбирования от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 3.
Место нанесения заводского
Место нанесения заводского номера средства измерений
номера средства измерений

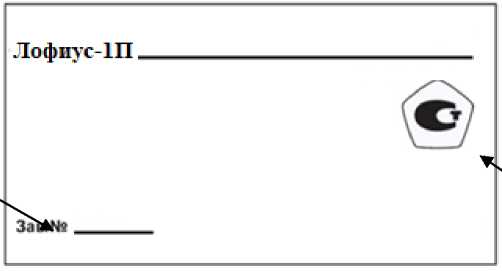

Рисунок 1 - Общий вид (схема) маркировочной таблички
Место нанесения
Место нанесения знака утверждения типа
знака утверждения
типа
Место нанесения
знака утверждения типа
Место нанесения заводского номера средства измерений

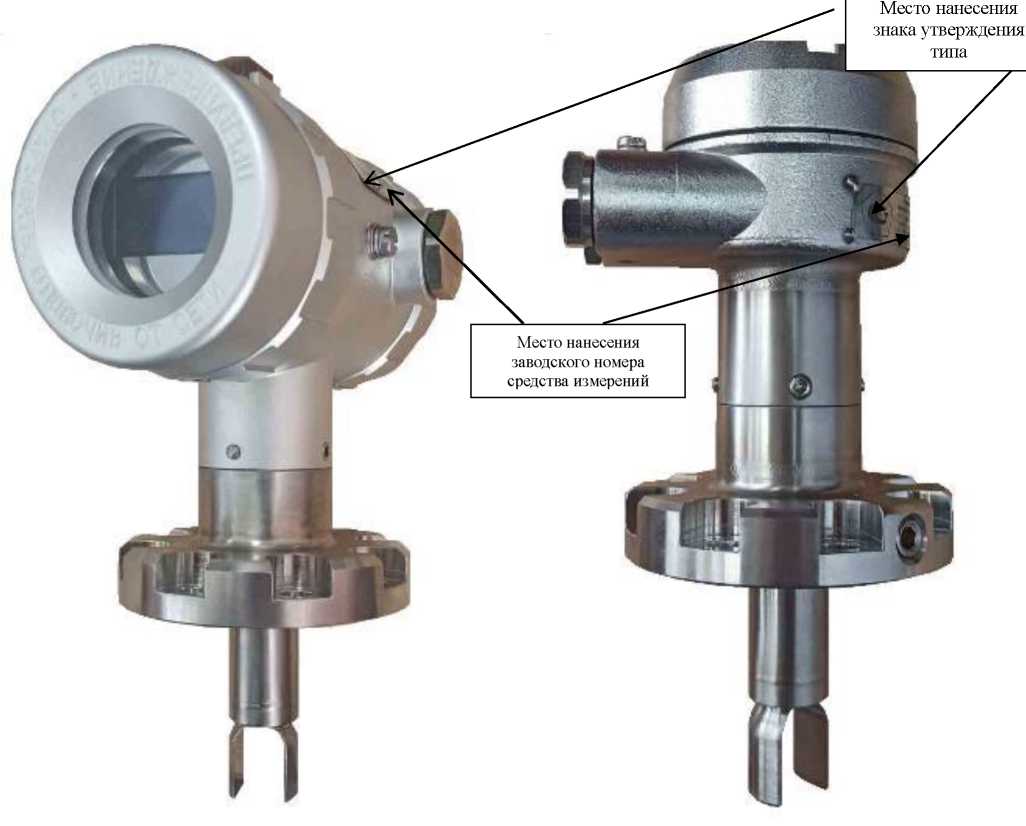

Рисунок 2 - Внешний вид преобразователя
Место пломбирования пломбой завода-изготовителя

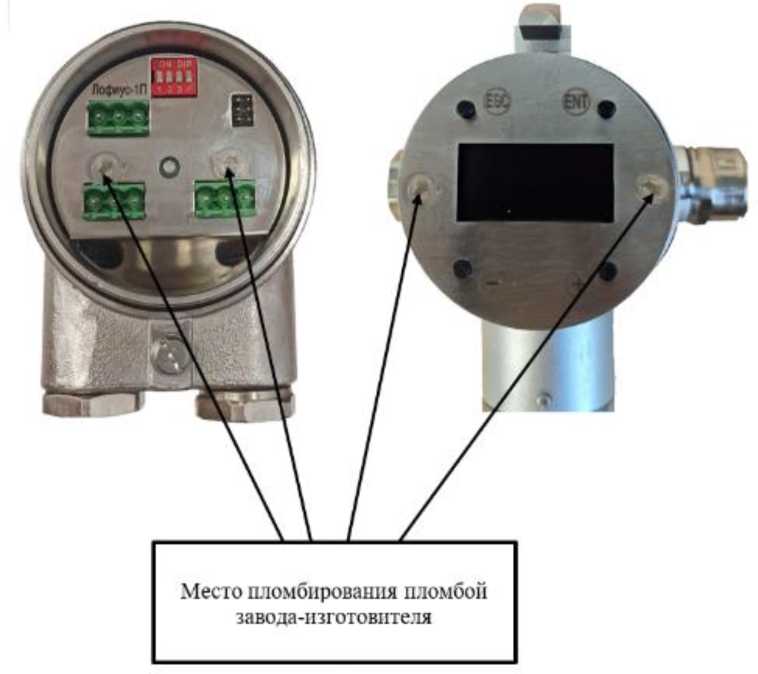

Рисунок 3 - Схема пломбирования преобразователя от несанкционированного доступа, обозначение места пломбирования пломбой завода-изготовителя
|
Таблица 5 - Комплект поставки преобразователей | ||
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь плотности вибрационный |
Лофиус-1П |
1 |
|
Комплект монтажных частей |
- |
По заказу |
|
Паспорт |
ГРВТ.414152.001ПС |
1 |
|
Руководство по эксплуатации |
ГРВТ.414152.001РЭ |
1 на 50 преобразователей |
|
Комплект разрешительной документации |
- |
По заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, кг/м3 |
от 0 до 2000 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1630 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,00 |
|
Пределы допускаемой приведенной погрешности преобразования плотности в значение выходного аналогового сигнала, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание, В |
27 +J9 |
|
Потребляемая электрическая мощность по каждому каналу, Вт, не более
|
0,7 1,5 |
|
Максимальное рабочее давление измеряемой среды, МПа, не более1) |
10,0 |
|
Диапазон температур окружающей среды, °С Относительная влажность окружающей среды, при температуре (55±2) °С, % |
от -60 до +75 100 |
|
Диапазон температуры рабочей среды, °C |
от -60 до +200 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66/IP67, IP68 |
|
Масса, кг, не более |
4 |
|
Габаритные размеры (без учета кабельного ввода, до присоединительного элемента), мм, не более1):
|
74x90x131 129x92x129 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т6...Т2 Ga Х 1Ex db IIC Т6...Т2 Gb Х |
|
1) В зависимости от заказа | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150 000 |
