Принцип действия преобразователя основан на методе радиолокации непрерывного излучения с частотной модуляцией. Преобразователь непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности измеряемой среды и принимает отраженный от неё сигнал в пределах диаграммы направленности антенной системы. Измеряемым параметром для определения расстояния является разность частот излучаемого и принятого сигнала, отраженного от поверхности измеряемой среды. Вычисление уровня измеряемой среды производится в блоке электронном через измеренное расстояние.

Преобразователи в общем случае состоят из блока электронного, приемо-передатчика, узла уплотнения, совмещенного с присоединительным элементом и направленной антенны. Составные части преобразователя конструктивно объединены.

Присоединительный элемент, совмещенный с узлом уплотнения, представляет собой проходной изолятор, отделяющий блок электронный от измеряемой среды, находящейся под давлением.

В зависимости от условий эксплуатации предусмотрены модификации преобразователей, отличающиеся исполнением по диапазону рабочих температур измеряемой среды, метрологическим характеристикам, виду выходного сигнала, по способу присоединения.

Условное обозначение преобразователя:

Преобразователь уровня ТЭК-РБУ-Х1-Х2-Х3-Х4-Х5.

Х1 - исполнение преобразователя в зависимости от давления и температуры измеряемой среды (в соответствии с внутренней нормативной документацией изготовителя);

X2 - максимальное значение диапазона измерений;

Х3 - пределы допускаемой абсолютной погрешности измерений (± 3,0; ± 3,5; ± 5,0 или ± 10,0 мм);

Х4 - по виду выходного сигнала;

Х5 - иные знаки и символы, не влияющие на метрологические характеристики преобразователя.

В зависимости от вида выходного сигнала преобразователи имеют исполнения:

- АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;

• -   А2Ц - с двумя выходными сигналами в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренным или вычисленным величинам, установленным потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;

• -   РА - с цифровым выходным сигналом по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA;

• -   ЦС - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU

• -   ЦС/А - с цифровым выходным сигналом по интерфейсу RS-485 с протоколом информационного обмена ModBus RTU с дополнительным выходным сигналом в виде силы постоянного тока от 4 до 20 мА.

В качестве величины, формирующей выходные сигналы, потребителем могут быть выбраны уровень измеряемой среды, расстояние до уровня измеряемой среды, значение объема в резервуаре, вычисленное по измеренному значению уровня и введенной потребителем градуировочной таблице.

В зависимости от настроек преобразователя на ЖК- индикаторе могут выводиться следующие параметры: уровень измеряемой среды, вычисленный объём измеряемой среды, процентное заполнение объёма резервуара, выходной сигнал в виде силы постоянного тока в диапазоне от 4 до 20 мА, пропорционально изменяющийся в соответствии с изменением измеряемого уровня.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на корпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя винтами или заклепками. Общий вид (схема) маркировочной таблички представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения пломбы на винты корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.

Общий вид преобразователей представлен на рисунке 3.

Место указания заводского

номера средства измерений

Место указания заводского номера средства измерений

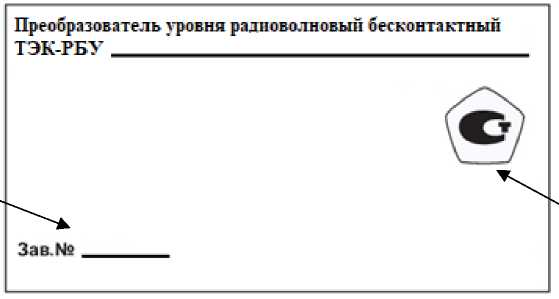

Рисунок 1 - Общий вид (схема) маркировочной таблички

Места нанесения пломб

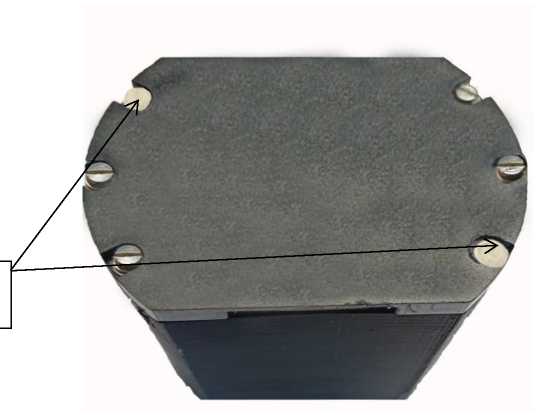

Рисунок 2 - Схема мест нанесения пломб на корпус внутреннего электронного блока

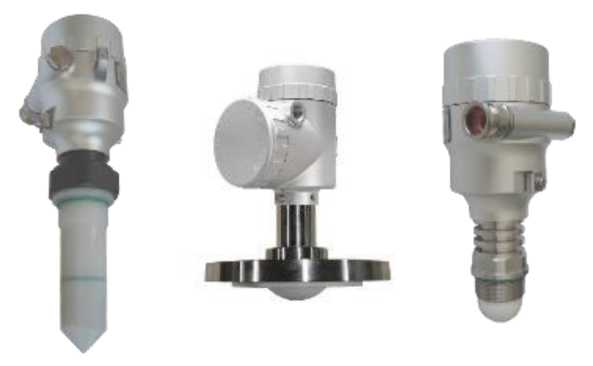

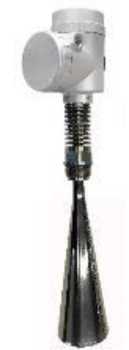

Рисунок 3 - Общий вид преобразователей с антеннами разных исполнений (слева направо: цилиндрическая узконаправленная, цилиндрическая широконаправленная, линзовая узконаправленная, линзовая, рупорная).

Таблица 5 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
