Конструктивно системы включают в себя: пульт проверки блока 5 180.9514-0 (блок сопряжения системы с проверяемым объектом); источники питания постоянного тока; для СИ БРП № 012081 персональный компьютер настольного исполнения с установленной в него платой АЦП с дополнительной опцией ЦАП L-791, выполненные в стандарте PCI; для СИ БРП № 202194 компьютер с внешним модулем АЦП Е-502 с дополнительной опцией ЦАП; комплект периферийного оборудования и комплект монтажных частей, а также оборудование для проведения поверки, в составе: пульт проверочный ППСИ БРП-180.9514-0 (для вывода сигналов и команд на внешние устройства); пульт технологический ПТ2 180.9513-0 (имитатор) и комплект монтажных частей, поставляемые по отдельному заказу. Пульты и источники питания выполнены в виде отдельных блоков настольного исполнения.

Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу блока 5 и блоков рулевых приводов БРП-180 с измерением параметров, характеризующих работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений с проверяемого изделия.

Функционально система состоит из измерительных каналов (ИК):

• - ИК времени задержки сигнала «Готов +»;

• - ИК времени задержки сигнала «Готов -»;

• - ИК времени задержки сигнала «ПИ-1»;

• - ИК времени задержки сигнала «Разар.»;

• - ИК времени задержки сигнала «СВР5»;

• - ИК напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1»;

• - ИК напряжения постоянного тока по цепи «ПИ-1»;

• - ИК напряжения постоянного тока начального отклонения рулей;

• - ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС);

- ИК воспроизведения напряжения постоянного тока управляющих сигналов;

- ИК скорости изменения напряжения;

- ИК разности фаз;

- ИК силы постоянного тока по цепи питания «90 В РП».

ИК времени задержки сигналов «Готов +» и «Готов -»

Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей напряжения питания постоянного тока 27 В ИП и приемом сигналов «Готов +» и «Готов -», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК времени задержки сигналов «ПИ-1», «СВР5» и «Разар.»

Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей команды СВР2 и приемом сигналов «ПИ-1», «СВР5» и «Разар.», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС)

Принцип действия ИК основан на преобразовании напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС) от объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК воспроизведения напряжения постоянного тока управляющих сигналов

Принцип действия ИК основан на формировании с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, по установленным данным оператором на управляющем компьютере, сигнала в форме меандра и подаче на объект проверки посредством пульта проверки блока 5 180.9514-0.

ИК скорости изменения напряжения

Принцип действия ИК основан на измерении приращения напряжения с объекта контроля в реальном времени, за определенный интервал времени и преобразовании его, с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей математической обработкой и выдачей результатов измерения на внешние устройства в размерности и виде, удобном для пользователя.

ИК разности фаз

Принцип действия ИК основан на формировании тестового синусоидального сигнала с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, подаче его на исследуемый объект с последующим измерением разности фаз между тестовым сигналом и сигналом на выходе с объекта и выдачи ее значения на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи питания «90 В РП»

Принцип действия ИК основан на формировании падения напряжения постоянного тока по цепи 27 В на резисторах малого сопротивления (менее 0,1 Ом), входящих в блок сопряжения с последующим преобразованием его в цифровой код в реальном времени с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

По условиям эксплуатации системы удовлетворяет требованиям группы B1 по ГОСТ Р 52931-2008 с диапазоном рабочих температур от +10 °С до +30 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

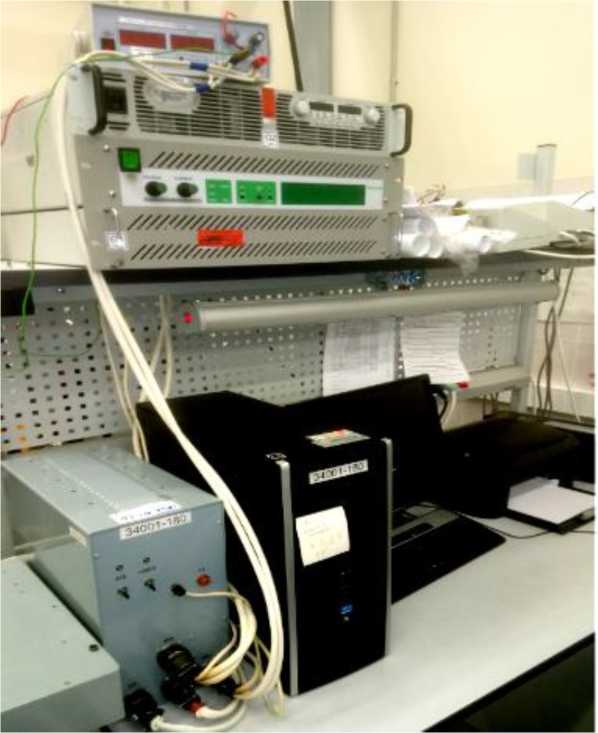

Внешний вид систем, изготовленных в единичных экземплярах, заводские номера 012081, 202194 и их составных частей СИ БРП-180 приведены на рисунках 1 - 6.

Рисунок 1

Защита от несанкционированного доступа к компонентам системы обеспечивается:

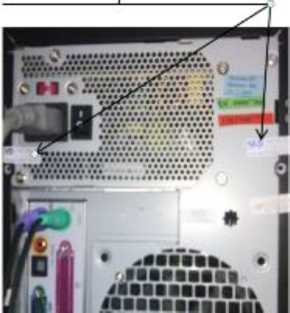

• - пломбированием системного блока наклейками на задней стенке кожуха в соответствии с рисунком 2;

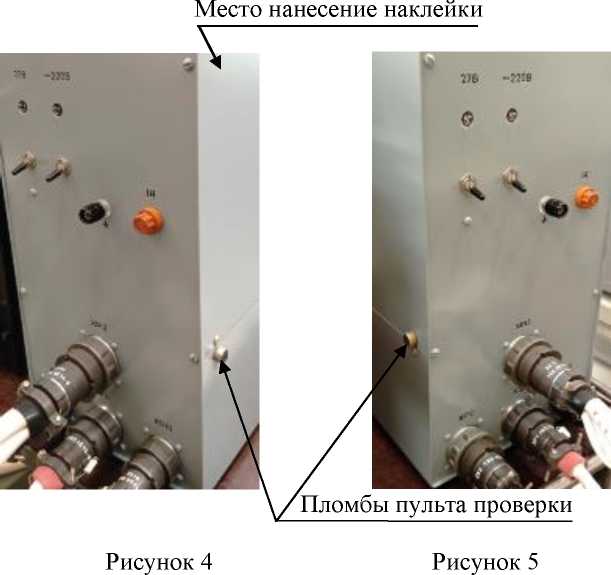

• - пломбированием пульта проверки блока 5 180.9514-0 клеймом ОТК на боковой стенке кожуха поверх головки винта крепления в соответствии с рисунками 4 и 5.

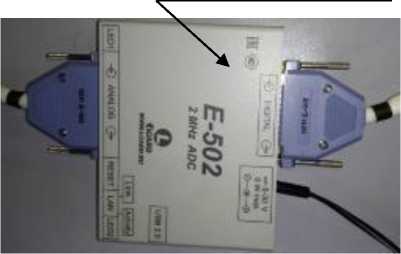

Внешний вид модуля АЦП - ЦАП изображен на рисунке 3.

Место пломбировки

Рисунок 2

Модуль АЦП Е-502

Рисунок 3

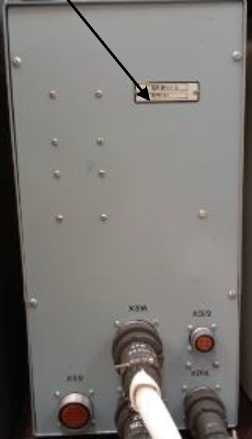

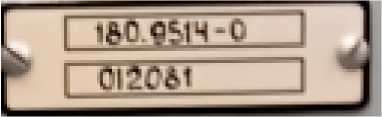

Заводской номер в формате шести арабских цифр («012081», «202194»), нанесен на шильдик расположенный на задней панели пульта проверки (БС) в соответствии с рисунком 6 стойкими чернилами, что обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации систем, на весь срок службы. Шильдики с заводскими номерами представлены на рисунках 7 и 8.

Шильдик

Рисунок 6

Рисунок 7

Рисунок 8

Комплект поставки приведен в таблице 4.

Таблица 4 - Перечень составных частей системы измерительной СИ БРП-180

Метрологические характеристики системы приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Технические характеристики системы приведены в таблице 3.

Таблица 3 - Основные технические характеристики
