Принцип действия счетчиков основан на регистрации общего объема газа, протекающего за определенный период времени. Когда газ протекает через счетчик, внутренние механические подвижные части под действием давления посылают газ в единую газовую камеру со строго определенным объемом и циклически заполняют, и опустошают ее. Количество циклов заполнения/опустошения может быть зарегистрировано с помощью механического отсчетного устройства, соединенного с вращающимися частями (роторами) для получения суммарного объема расхода.

Счетчики состоят из корпуса, механизма роторов, трансмиссионного механизма и счетного механизма.

В зависимости от измеряемого диапазона расхода газа счетчики выпускаются следующих типоразмеров: G16; G25; G40; G65; G100; G160; G250.

Прочный корпус счетчика рассчитан на требуемое давление в трубопроводе, имеющий отверстия для отбора давления и температуры, а также присоединительные отверстия для крепления на трубопроводе.

Механизм роторов состоит из пары поворотных роторов и корпуса. Два вращающихся ротора с взаимно сопряженными зубчатыми колесами (пара непрерывно вращающихся колес, используемых для реализации передачи момента вращения), колеса синхронизации, которые соосно соединены с основными роторами. Поток газа заставляет ротора вращаться, и соответственно вращаются колеса синхронизации, входящие в зацепление друг с другом.

Трансмиссионный механизм включает в себя: магнитную муфту или механическое передаточное устройство; механизм регулировки переменной скорости. Механизм регулировки переменной скорости состоит из комбинации «юстировочных колес».

Счетный механизм служит для определения с помощью восьмизначного циферблата (отсчетного устройства) суммарного расхода газа, прошедшего через счетчик.

Счетная головка имеет возможность поворачиваться вокруг своей оси на 350° для обеспечения удобства считывания показаний счетчика.

В крышке имеется паз для фиксации датчика импульсов низкочастотного. На верхней части счетчика имеется разъем для подключения датчика импульсов высокочастотного А1К. Данные датчики импульсов служат для подключения счетчика к внешним устройствам.

Структура условного обозначения счетчиков:

СГР-[1]-[2]-[3]-[4], где:

• [1] - типоразмер: G16; G25; G40; G65; G100; G160; G250;

• [2] - номинальный диаметр: DN32; DN40; DN50; DN80; G100;

• [3] - диапазон рабочих расходов: 1:30; 1:50; 1:80; 1:100; 1:130; 1:160;

• [4] - тип счетного механизма: 1 - с одним счетным барабаном, 2 - с двумя счетными барабанами.

Общий вид основных исполнений счетчика представлен на рисунке 1.

Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы.

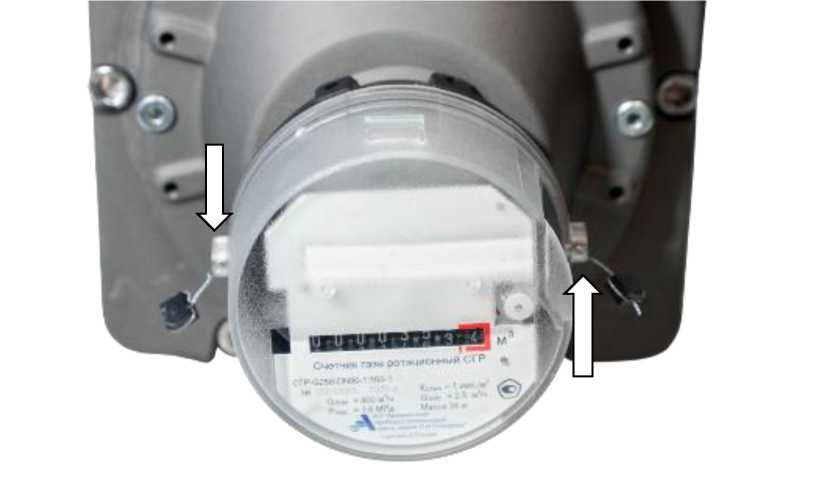

Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма методом лазерной гравировки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

111ПНК

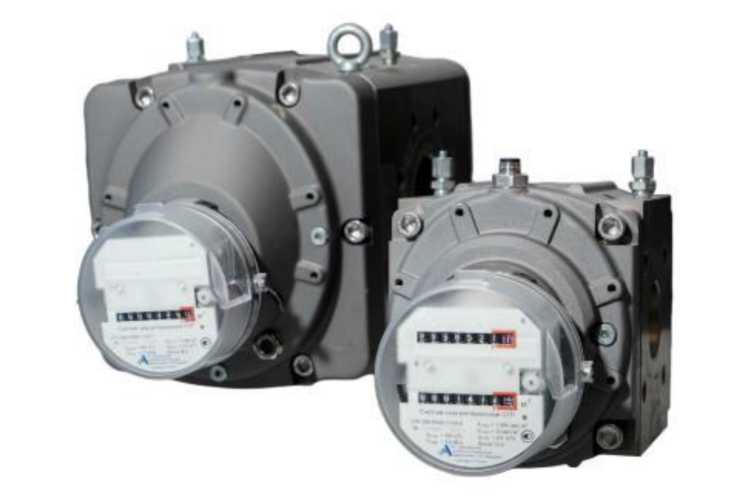

Рисунок 1 - Общий вид основных исполнений

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Лист № 4 Всего листов 7

Таблица 5 -

Продолжение таблицы 5

Таблица 1 -

Примечания:

1 Значения расхода установлены для воздуха плотностью 1,2 кг/м³ при температуре измеряемой среды плюс (20+5) °С.

2 Приняты следующие обозначения:

^Qmin ^- минимальный объемный расход, м³/ч; Qmax - максимальный объемный расход, м³/ч.

Таблица 2 - Пределы допускаемой относительной погрешности измерения объема

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
