Сведения о средстве измерений: 96305-25 Источники питания постоянного тока

Номер по Госреестру СИ: 96305-25
96305-25 Источники питания постоянного тока
(АКИП-1197)

Назначение средства измерений:
Источники питания постоянного тока АКИП-1197 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Общие сведения

Дата публикации - 10.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 4890449b-ecce-463c-2698-6144ee86828c
ID в реестре СИ - 1426831
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - UNI-TREND TECНNOLOGY (CHINA) СО., LTD
Страна - КИТАЙ
Населенный пункт - No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1853 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1853 от 2025.08.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1197)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений UNI-TREND TECНNOLOGY (CHINA) СО., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96336-25
04.09.2030
Источники питания постоянного тока, АКИП-1193
UNI-TREND TECНNOLOGY (CHINA) СО., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province)
ОТ
МП
2 года
96324-25
03.09.2030
Источники питания постоянного тока, АКИП-1198
UNI-TREND TECНNOLOGY (CHINA) СО., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province)
ОТ
МП
2 года
96305-25
29.08.2030
Источники питания постоянного тока, АКИП-1197
UNI-TREND TECНNOLOGY (CHINA) СО., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province)
ОТ
МП
2 года
97329-25
24.12.2030
Источники питания постоянного тока, АКИП-1196
UNI-TREND TECНNOLOGY (CHINA) СО., LTD (КИТАЙ No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province)
ОТ
МП
2 года

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Кто поверяет Источники питания постоянного тока (АКИП-1197)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Источники питания постоянного тока (АКИП-1197)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер ПО), не ниже

V1.01


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах измерений)

приведены в разделе «Порядок работы» руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;

Источники питания постоянного тока АКИП-1197. Стандарт предприятия.

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены универсальные клавиши, цифровые кнопки ввода значений параметров, регулятор функций (энкодеры), клавиши управления выходами, цветной ЖКИ, выходные гнезда. На задней панели расположен разъем для подключения кабеля электропитания, интерфейсы RS232, USB, LAN, порт аналогового программирования I/O и контакты цепи Sense удаленного подключения нагрузки (S+/ S-).

Принцип действия источников основан на выпрямлении напряжения сети, подаваемого через трансформатор и схему контроля и управления на мостовой 2-х полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока/напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора. Выходные параметры при установке и питании нагрузки одновременно отображаются на ЖК-дисплее (Uвых/ 1вых/ Pвых).

Источники имеют две группы независимых выходных каналов: 2 регулируемых канала первая группа - это два регулируемых канала (до 32 В, до 3 А) с режимами параллельного (до 6 А) или последовательного (до 64 В) объединения и возможностью автотрекинга каналов, во вторую группу входят два регулируемых канала (канал 3 до 15 В, до 3 А, канал 4 до 6 В, до 10 А). Источники обеспечивают режимы стабилизации напряжения (CV) и стабилизации тока (CC), режимы защиты от перенапряжения, перегрузки по току и перегрева. Источник имеет прямоугольную вольтамперную характеристику, выдает максимальную выходную мощность до 297 Вт.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.

Общий вид источников представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Место пломбирования от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Место нанесения знака утверждения типа

Внешний вид. Источники питания постоянного тока (АКИП-1197), http://oei-analitika.ru

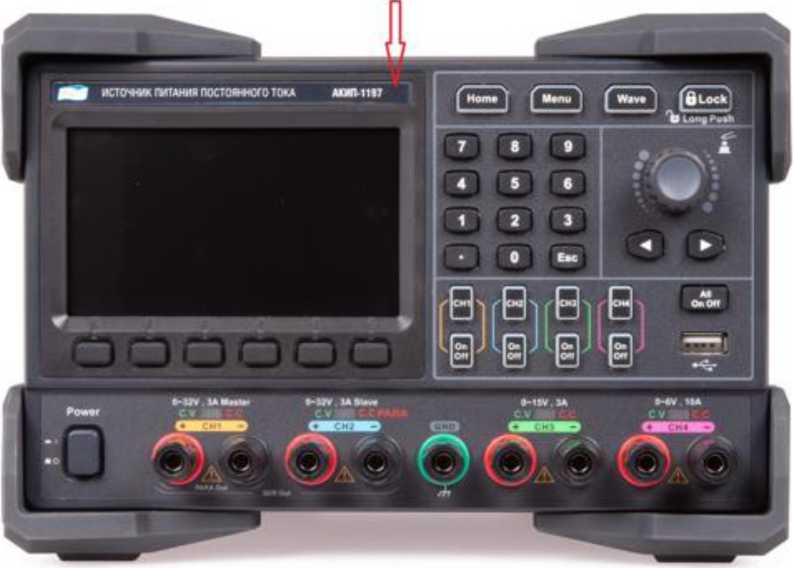

Рисунок 1 - Общий вид источников АКИП-1197

Внешний вид. Источники питания постоянного тока (АКИП-1197), http://oei-analitika.ru

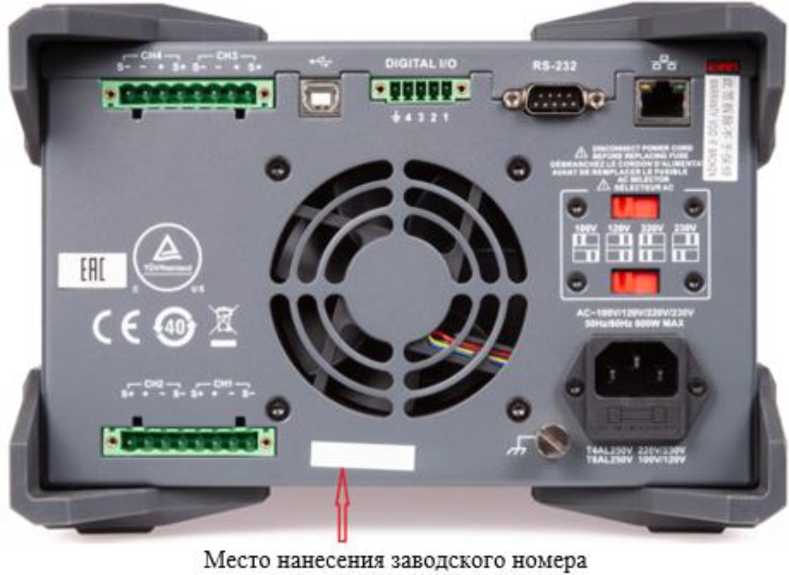

Рисунок 2 - Место нанесения заводского номера

Внешний вид. Источники питания постоянного тока (АКИП-1197), http://oei-analitika.ru

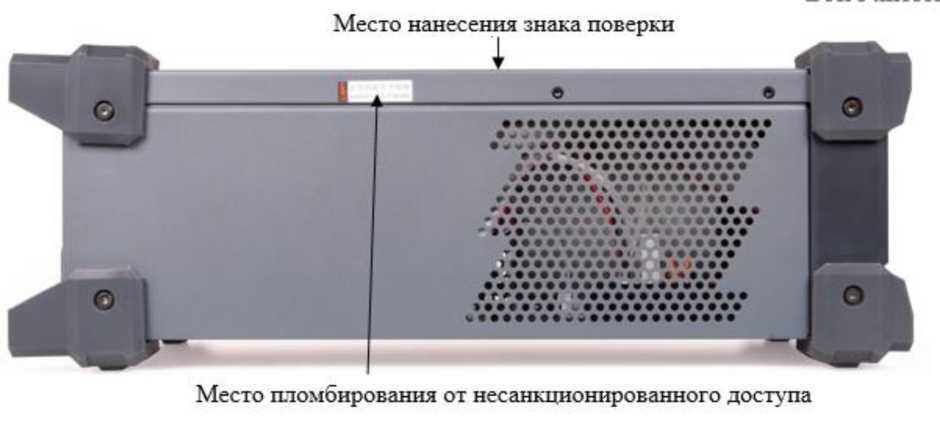

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака поверки источников АКИП-1197


Таблица 5 -

Наименование

Обозначение

Количество

Источник питания постоянного тока

АКИП-1197

1 шт.

Сетевой шнур питания

-

1 шт.

Интерфейсный кабель RS232

-

1 шт.

Предохранитель

-

1 шт.

Руководство по эксплуатации на CD диске

-

1 шт.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон воспроизведений напряжения постоянного тока, В:

Канал 1, Канал 2

от 0 до 32

Канал 3

от 0 до 15

Канал 4

от 0 до 6

Диапазон воспроизведений силы постоянного тока, А:

Канал 1, Канал 2

от 0 до 3

Канал 3

от 0 до 3

Канал 4

от 0 до 10

Максимальная выходная мощность, Вт

297

Разрешение при воспроизведении/измерении напряжения, мВ

1

Разрешение при воспроизведении/измерении силы тока, мАХ)

0,1

Продолжение таблицы 2

Наименование характеристики

Значение

1

2

Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В:

Канал 1, Канал 2

Канал 3

Канал 4

±(0,0003 •ивых+0,008)

±(0,0003^ивых+0,008)

±(0,0004-ивых+0,004)

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А:

Канал 1, Канал 2

Канал 3

Канал 4

±(0,0015-1вых+0,005)

±(0,0015-1вых+0,005) ±(0,0015-1вых+0,01)

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В:

Канал 1, Канал 2

Канал 3

Канал 4

±(0,0003 •ивых+0,008) ±(0,0003^ ивых+0,008) ±(0,0008^вых+0,003)

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А:2)

Канал 1, Канал 2

Канал 3

Канал 4

±(0,0015-1вых+0,005) ±(0,0015-1вых+0,005) ±(0,0015-1вых+0,01)

Нестабильность выходного напряжения при изменении напряжения питания, В

±(0,0001-ивых+0,002)

Нестабильность выходного напряжения при изменении силы тока нагрузки, В

±(0,0001-ивых+0,002)

Нестабильность силы тока при изменении напряжения питания, А

±(0,0001-1вых+0,00025)

Нестабильность силы тока при изменении напряжения на нагрузке, А

±(0,0001-1вых+0,00025)

Примечания:

Ubbk - воспроизводимое значение напряжения постоянного тока, В

1вых - воспроизводимое значение силы постоянного тока, А

  • 1) - разрешение при измерении силы тока для предела «20 mA» - 1 мкА;

  • 2) - пределы допускаемой основной абсолютной погрешности измерений силы тока для предела «20 mA» - ±(0,0025-!вых+0,00028) А.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания - напряжение переменного тока, В

100/120±10 %,

- частота переменного тока, Гц

220/230 ±10 %

50/60

Потребляемая мощность, Вт, не более

600

Масса, кг, не более

10,5

Габаритные размеры (ширинахвысотахглубина), мм, не более

225x159x445

Условия эксплуатации: температура окружающего воздуха, °С

от 10 до +40

относительная влажность, %

от 30 до 80

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000
