Номер по Госреестру СИ: 96336-25
96336-25 Источники питания постоянного тока
(АКИП-1193)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1193 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Внешний вид.
Источники питания постоянного тока
Рисунок № 4

Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 и 2, и на титульный лист РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе «Основные функции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1193. Стандарт предприятия Правообладатель
UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай
Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China
Источники питания выполнены в виде компактного моноблока в металлическом корпусе настольного исполнения, со съемным сетевым кабелем питания. На передней панели расположен универсальный регулятор, клавиши настройки выходных напряжения и тока, цветной ЖКИ, клеммы выходного напряжения. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB, LAN и вход обратной связи для подключения удаленной нагрузки.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1193/1, АКИП-1193/2, АКИП-1193/3.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунках 1 и 2. Места нанесения заводского номера и места пломбирования от несанкционированного доступа представлены на рисунках 3 и 4. Место нанесения знака поверки представлено на рисунке 5.

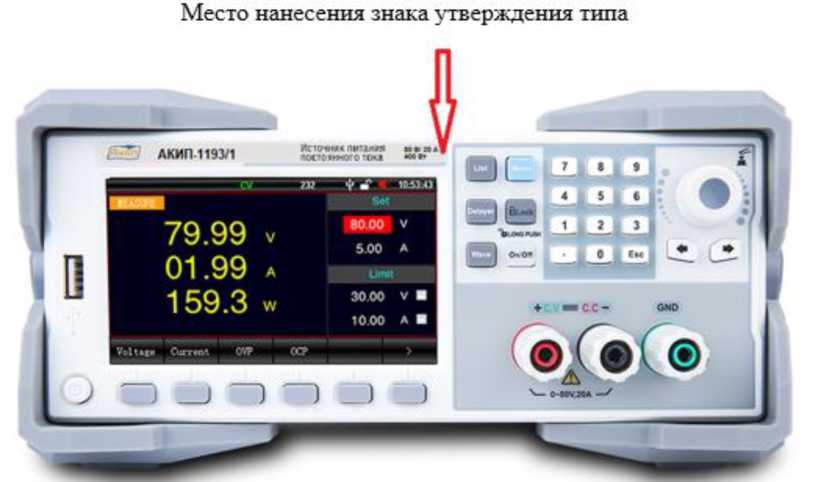

Рисунок 1 - Общий вид типа источников АКИП-1193/1

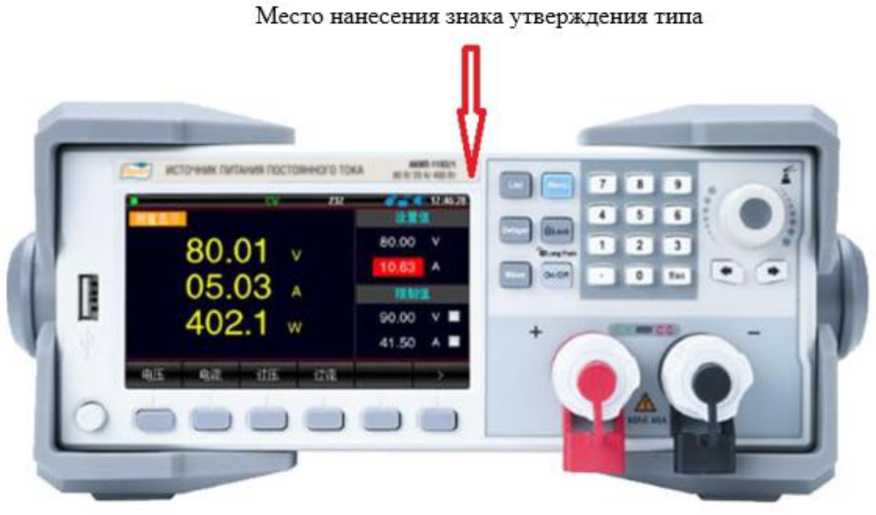

Рисунок 2 - Общий вид источников АКИП-1193/2 и АКИП-1193/3
Место нанесения заводского номера
.750V Z2CW2NV
Место пломбирования от несанкционированного доступа

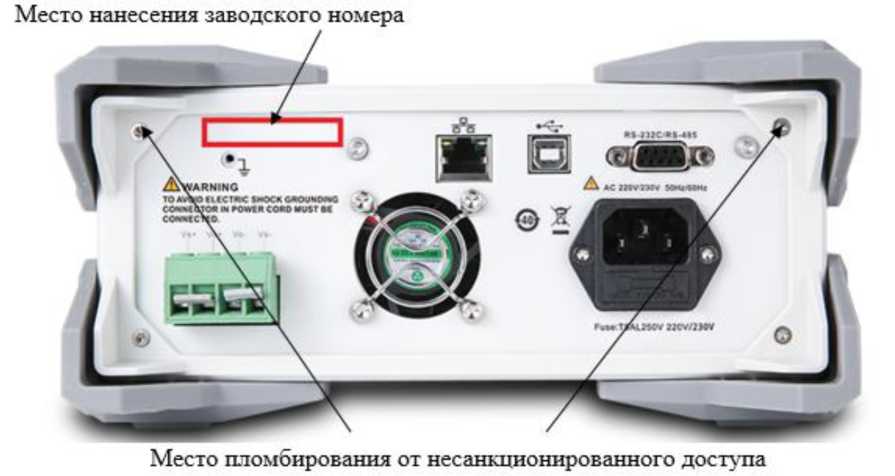

Рисунок 3 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1193/1

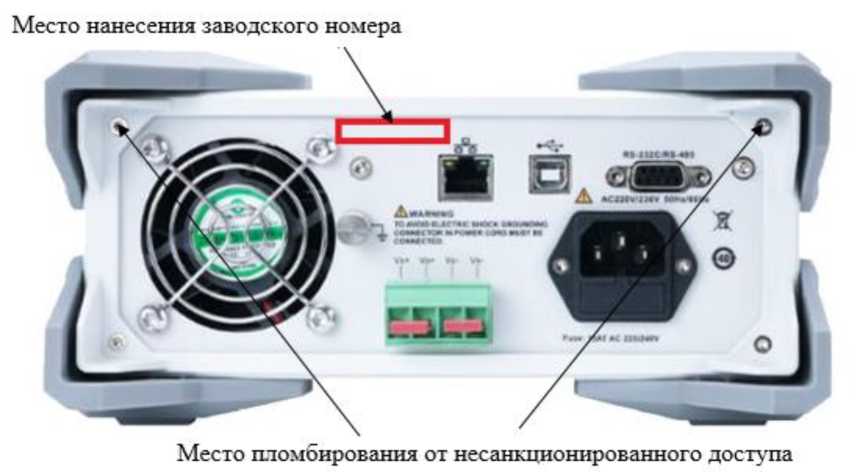

Рисунок 4 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1193/2 и АКИП-1193/3

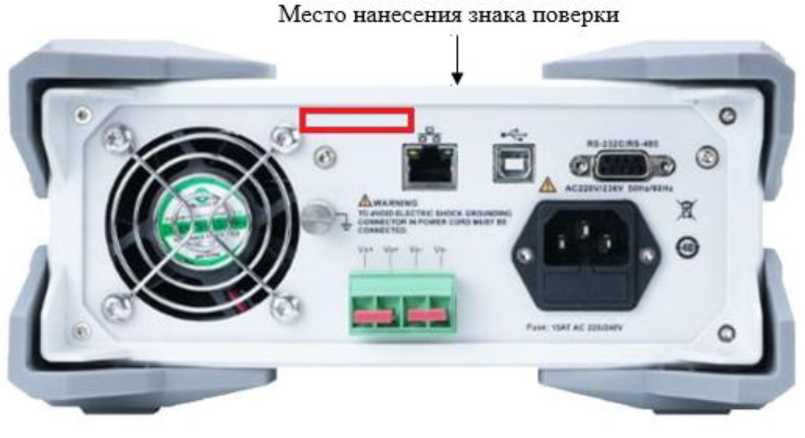

Рисунок 5 - Место нанесения знака поверки источников АКИП-1193
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 80 |
|
Диапазон воспроизведений силы постоянного тока, А: АКИП-1193/1 |
от 0 до 20 |
|
АКИП-1193/2, АКИП-1193/3 |
от 0 до 40 |
|
Максимальная выходная мощность, Вт: АКИП-1193/1 |
400 |
|
АКИП-1193/2 |
850 |
|
АКИП-1193/3 |
1500 |
|
Разрешение при воспроизведении/измерении напряжения, мВ |
10 |
|
Разрешение при воспроизведении/измерении силы тока, мА |
10 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: АКИП-1193/1 |
±(0,0001-ивых+0,02) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,0003-ивых+0,02) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А: АКИП-1193/1 |
±(0,001-1вых+0,01) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,001-1вых+0,04) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В: АКИП-1193/1 |
±(0,0001/Лвых+0,02) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,0003-ивых+0,02) |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А: АКИП-1193/1 |
±(0,001-1вых+0,02) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,001-1вых+0,04) |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1193/1 |
±(0,000Ьивых+0,0025) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,0001-ивых+0,01) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1193/1 |
±(0,0001-ивых+0,01) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,0001-ивых+0,01) |
|
Нестабильность силы тока при изменении напряжения питания, А: АКИП-1193/1 |
±(0,001-1вых+0,0025) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,001-1вых+0,01) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А: АКИП-1193/1 |
±(0,001-1вых+0,005) |
|
АКИП-1193/2, АКИП-1193/3 |
±(0,001-1вых+0,01) |
|
Примечания: ивых - воспроизводимое значение напряжения постоянного тока, В | |
|
1вых - воспроизводимое значение силы постоянного тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В |
220 ±10 % |
|
частота переменного тока, Гц |
50/60 |
|
Масса, кг, не более АКИП-1193/1 |
4,7 |
|
АКИП-1193/2, АКИП-1193/3 |
5,9 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1193/1 |
214x88x393 |
|
АКИП-1193/2, АКИП-1193/3 |
215x88x475 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от +10 до +40 |
|
- относительная влажность, %, |
от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
