Сведения о средстве измерений: 96384-25 Комплексы автоматизированного визуально-измерительного контроля

Номер по Госреестру СИ: 96384-25
96384-25 Комплексы автоматизированного визуально-измерительного контроля
(ВИЗИО)

Назначение средства измерений:
Комплексы автоматизированного визуально-измерительного контроля ВИЗИО (далее по тексту - комплексы) предназначены для измерений линейных размеров сварного шва: длины и ширины участка сварного шва, глубины подреза, смещения кромок, высоты валика сварного шва, а также для получения, анализа, обработки и архивирования цифровых профилей, характеризующих форму и размеры сварных соединений в соответствии с требованиями СТО Газпром 15-1.3-004-2023.

сертификация программного обеспечения
Внешний вид. Комплексы автоматизированного визуально-измерительного контроля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы автоматизированного визуально-измерительного контроля
Рисунок № 1

Общие сведения

Дата публикации - 12.09.2025
Срок свидетельства - 10.09.2030
Номер записи - c34d6560-5a55-1545-7e76-37de91392cb2
ID в реестре СИ - 1426793
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВИЗИО,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Центр Цифра»
Страна - РОССИЯ
Населенный пункт - 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_40 Анализ рынка поверки Кемерово

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1930 от 2025.09.10 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Комплексы автоматизированного визуально-измерительного контроля (ВИЗИО)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Центр Цифра»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95917-25
17.07.2030
 Комплексы цифровой радиографии, ТРАНСКАН
Общество с ограниченной ответственностью «Центр Цифра» (РОССИЯ 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н) 		ОТ
МП 		1 год
96384-25
10.09.2030
 Комплексы автоматизированного визуально-измерительного контроля, ВИЗИО
Общество с ограниченной ответственностью «Центр Цифра» (РОССИЯ 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н) 		ОТ
МП 		1 год
Отчет - MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы автоматизированного визуально-измерительного контроля (ВИЗИО)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ОТГ"
(RA.RU.315052)
  • ВИЗИО
    		•  1 1 1 0 0 1 1 0

    Стоимость поверки Комплексы автоматизированного визуально-измерительного контроля (ВИЗИО)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) Дисофт выполняет функции управления комплексом, получения изображения сварного шва, обработки результатов измерений, создания и сохранения файлов с данными сканирования и их архивирование.

    Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Дисофт

    Номер версии (идентификационный номер) ПО, не ниже

    2.0.3

    Цифровой идентификатор ПО

    -

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Лист № 3 Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Порядок работы с Комплексом» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ТУ 26.51.66-001-18299092-2024 «Комплекс автоматизированного визуальноизмерительного контроля ВИЗИО. Технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Т10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).

    Правообладатель

    Общество с ограниченной ответственностью «Центр Цифра»

    (ООО «Центр Цифра»)

    ИНН 7705557227

    Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, литера А, офис 703

    Телефон: +7(812) 385-59-50

    E-mail: info@digital-xray.ru

    Web-сайт: www.digital-xray.ru

    Изготовитель

    Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра»)
    ИНН 7705557227
    Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, литера А, офис 703
    Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литера Б, помещ. 11Н
    Телефон: +7(812) 385-59-50
    E-mail: info@digital-xray.ru
    Web-сайт: www.digital-xray.ru

    Испытательный центр


    Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ»)
    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, пом. 68/1, комнаты 197-229 Телефон (факс): +7 (499) 302-01-37
    E-mail: info@omega-tg.com
    Web-сайт: omega-tg.com

    Правообладатель


    Общество с ограниченной ответственностью «Центр Цифра»
    (ООО «Центр Цифра»)
    ИНН 7705557227
    Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, литера А, офис 703
    Телефон: +7(812) 385-59-50
    E-mail: info@digital-xray.ru
    Web-сайт: www.digital-xray.ru

    Принцип действия комплексов основан на триангуляционном методе измерений. На измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприемника, оцифровывается и передается в контроллер, где производится обработка сигнала.

    Комплексы состоят из каретки с блоком управления, лазерного триангуляционного 2D сканера (далее по тексту - сканер), батареи питания, направляющего пояса и ноутбука с программным обеспечением Дисофт.

    На трубу с внутренним диаметром от 530 до 1420 мм со сварным соединением устанавливается направляющий пояс с закрепленными на нем кареткой с блоком управления и сканером, которые перемещаются вдоль сварного соединения по направляющему поясу. В качестве источника излучения используется полупроводниковый лазер с длиной волны излучения от 400 до 660 нм. Для измерений линейных размеров сварного шва, отображенных на дисплее ПК, оператор-дефектоскопист на ПК устанавливает по краям полученного изображения объекта контроля маркеры, между которыми ПО определяет расстояние. Для вычисления размеров объекта контроля ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной калибровки по объекту с известными размерами, установленному на объекте контроля.

    Возможно использование комплекса как отдельно, так и вместе с комплексом цифровой радиографии ТРАНСКАН.

    Направляющий пояс может быть двух видов: плоский или под определенный диаметр трубы.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на верхнюю панель блока управления методом наклеивания этикетки.

    Пломбирование комплексов от несанкционированного доступа не предусмотрено.

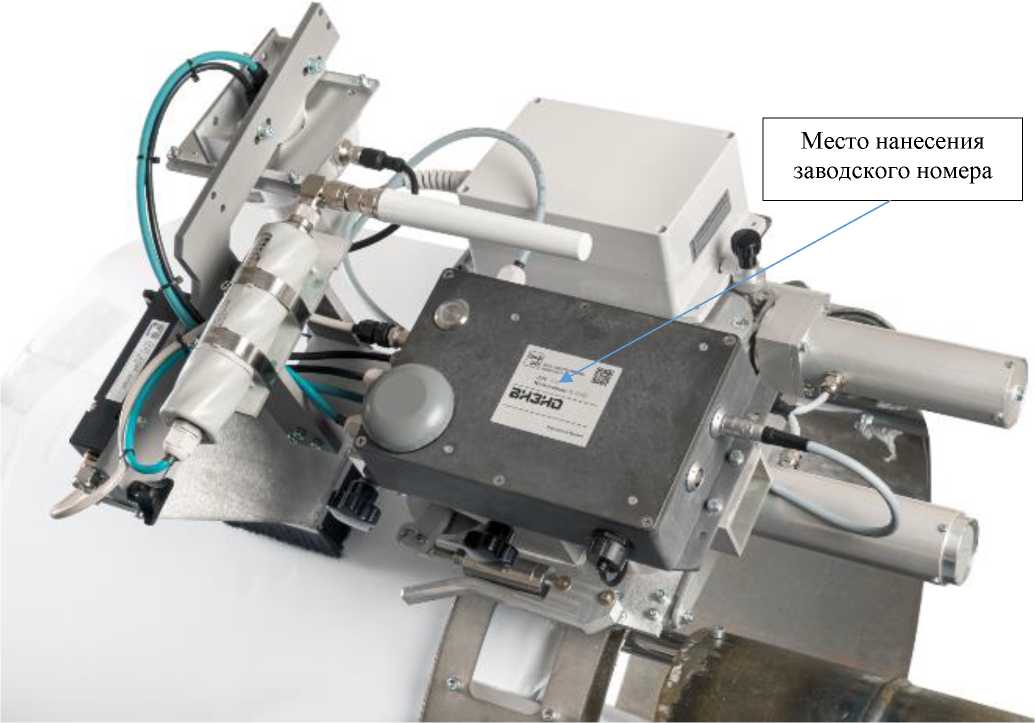

    Фотография общего вида комплексов с указанием места нанесения заводского номера представлена на рисунке 1.

    Внешний вид. Комплексы автоматизированного визуально-измерительного контроля (ВИЗИО), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид комплексов с указанием места нанесения заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Комплекс автоматизированного визуальноизмерительного контроля:

    • - каретка1)2) с блоком управления комплексом;

    • - лазерный триангуляционный 2D сканер со шторкой;

    • - персональный компьютер (ноутбук) 1)2) с блоком питания и предустановленным ПО Дисофт

    ВИЗИО

    1 шт.

    Сменные батареи питания1)2)

    -

    2 шт.

    Зарядное устройство для батарей питания1)2)

    -

    1 шт.

    Направляющий пояс1)2)

    -

    1 шт.

    Стенд поверочный2)

    -

    1 шт.

    Транспортировочный кейс

    -

    1 шт.

    Образцы №№ 1 - 32)

    -

    3 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    • 1) Совместимы с комплексом цифровой радиографии Транскан и поставляются только по требованию заказчика.

    • 2) Наличие в соответствии с заказом.


    Таблица 2 - Метрологические характеристики комплексов

    Наименование характеристики

    Значение

    Диапазон измерений линейных размеров сварного шва, мм

    - длина участка сварного шва;

    от 0,1 до 100,0

    - ширина сварного шва;

    от 5,0 до 50,0

    - глубина подреза;

    от 0,1 до 4,0

    - смещение кромок, высота валика сварного шва

    от 0,5 до 10,0

    Пределы допускаемой абсолютной погрешности измерений

    линейных размеров сварного шва, мм, в диапазоне:

    от 0,1 до 0,5 включ.

    ±0,1

    св. 0,5 » 1,0 »

    ±0,2

    » 1,0 » 1,5 »

    ±0,3

    » 1,5 » 2,5 »

    ±0,4

    » 2,5 » 4,0 »

    ±0,5

    » 4,0 » 6,0 »

    ±0,6

    » 6,0 » 10,0 »

    ±0,8

    » 10,0 » 100,0

    ±1,0

    Таблица 3 - Основные технические характеристики комплексов

    Наименование характеристики

    Значение

    Разрешение сканирования, мкм

    - перпендикулярно движению каретки (в плоскости шва)

    10

    - по высоте (шва)

    10

    Габаритные размеры (длинахширинахвысота), мм, не более: - каретка с блоком управления;

    560х420х200

    - каретка с блоком управления, установленная на направляющий пояс;

    1800x300x500

    - лазерный триангуляционный 2D сканер со шторкой;

    160х90х180

    - транспортировочный кейс

    860x560x360

    Масса комплекса в транспортировочном кейсе, кг, не более

    40

    Параметры электрического питания: - напряжение переменного тока, В;

    от 198 до 242

    - частота переменного тока, Гц

    от 49 до 51

    Потребляемая мощность, Вт, не более

    500

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +50

    - относительная влажность воздуха при температуре 25 °С, %, не более

    80

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    8

    Средняя наработка на отказ, ч

    1000
