Номер по Госреестру СИ: 95917-25
95917-25 Комплексы цифровой радиографии
(ТРАНСКАН)
Назначение средства измерений:
Комплексы цифровой радиографии ТРАНСКАН (далее - комплексы) предназначены для измерений линейных размеров дефектов кольцевых сварных соединений труб, отображенных на цифровом радиографическом изображении, в том числе поперечных линейных размеров дефектов и высоты объемных дефектов объектов контроля.
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 1
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 17.07.2030
Номер записи - 37558d54-e7e0-2b8e-50d2-aa3be55961d0
ID в реестре СИ - 1426228
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
1230,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Центр Цифра»
Страна - РОССИЯ
Населенный пункт - 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1455 от 2025.07.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы цифровой радиографии (ТРАНСКАН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Центр Цифра»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95917-25 17.07.2030 |
Комплексы цифровой радиографии, ТРАНСКАН Общество с ограниченной ответственностью «Центр Цифра» (РОССИЯ 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н) |
ОТ МП |
1 год |
|
96384-25 10.09.2030 |
Комплексы автоматизированного визуально-измерительного контроля, ВИЗИО Общество с ограниченной ответственностью «Центр Цифра» (РОССИЯ 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н) |
ОТ МП |
1 год |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Комплексы цифровой радиографии (ТРАНСКАН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 9 | 5 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Комплексы цифровой радиографии (ТРАНСКАН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Дисофт, входящее в состав комплексов, позволяет отображать на экране ПК полученное радиографическое изображение кольцевого сварного соединения труб, проводить линейные измерения размеров объектов контроля и высоты объемных дефектов на полученном радиографическом изображении, выполнять калибровки, необходимые для проведения измерений.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Дисофт |
|
Номер версии (идентификационный номер) ПО, не ниже |
002.146 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Порядок работы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 4276-007-18299092-2024 «Комплекс цифровой радиографии ТРАНСКАН. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
ПравообладательОбщество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227
Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703
Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Изготовитель
Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703
Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н
Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Испытательный центр
Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ»)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1, ком. 197-229 Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Правообладатель
Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703
Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Принцип действия комплексов основан на радиографическом методе неразрушающего контроля.
На трубу со сварным соединением диаметром от 108 до 1420 мм устанавливается направляющий пояс с закрепленной на нем кареткой с детектором рентгеновского излучения (далее - детектор), которая перемещается вдоль сварного соединения по направляющему поясу. С другой стороны объекта контроля устанавливается источник рентгеновского излучения. Рентгеновское излучение, генерируемое источником рентгеновского излучения, попадает на детектор и формирует радиографическое изображение участка сварного соединения, напротив которого расположен детектор. При контроле детектор перемещается вдоль всего сварного соединения для получения радиографического изображения по всей длине сварного соединения. Далее изображение сварного соединения передается на персональный компьютер (далее - ПК).
При проведении измерений поперечных линейных размеров дефектов сварных соединений труб диаметром от 108 до 500 мм применяется схема сканирования «Фронтально», при диаметре труб диаметром свыше 500 до 1420 мм применяют схемы сканирования «Панорамно» или «Фронтально». При схеме сканирования «Панорамно» источник рентгеновского излучения устанавливается во внутрь трубы, при схеме сканирования «Фронтально» источник рентгеновского излучения устанавливается на каретку источника рентгеновского излучения, которая закреплена на противоположной стороне от детектора на направляющем поясе. При выполнении измерений на трубах диаметром от 108 до 260 мм дополнительно используется кронштейн для крепления кареток детектора и источника рентгеновского излучения.
Для измерений поперечных линейных размеров объектов, отображенных на цифровом радиографическом изображении кольцевого сварного соединения труб, оператор-дефектоскопист на ПК устанавливает по краям радиографического изображения объекта контроля маркеры, между которыми ПО вычисляет расстояние. Для вычисления размеров объекта контроля ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной калибровки по объекту с известными размерами, установленному на объекте контроля.
Для измерений высоты объемных дефектов оператор-дефектоскопист на ПК рисует на радиографическом изображении кольцевого сварного соединения труб контур таким образом, чтобы он полностью охватывал дефект, высоту которого необходимо измерить. Для вычисления высоты объемных дефектов ПО использует уровни сигнала внутри и снаружи радиографического изображения отверстий известной глубины и диаметра, расположенных в установленном на объекте контроля калибровочном образце известной толщины.
Комплексы состоят из детектора, каретки детектора, каретки источника рентгеновского излучения, направляющего пояса, портативного ПК с программным обеспечением Дисофт.
Комплексы выпускаются в следующих модификациях: 1723, 2532, 1230, 1230B, 2329, 2531, 1025А и 1043А, отличающихся размером активной части детектора и размером пикселя, указанными в таблице 1.
Таблица 1 - Модификации детекторов
|
Модификация детектора |
Размер активной части детектора, мм, не менее |
Размер пикселя, мм |
|
1723 |
173 х 230 |
0,075 |
|
2532 |
254х 317 |
0,124 |
|
1230 |
127 х 317 |
0,124 |
|
1230B |
127 х 317 |
0,099 |
|
2329 |
230 х 288 |
0,075 |
|
1025А |
98 х 240 |
0,099 |
|
1043А |
98 х 430 |
0,099 |
|
2531 |
250 х 300 |
0,099 |
У модификаций 1025А и 1043А приемная часть детектора выполнена в виде гибкой конструкции.
Детектор комплекса может быть отсоединен от каретки и использоваться как автономное устройство для получения, хранения и передачи радиографических изображений.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится методом печати на маркировочную наклейку, расположенную на задней панели детектора комплекса.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.
Общий вид комплексов представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

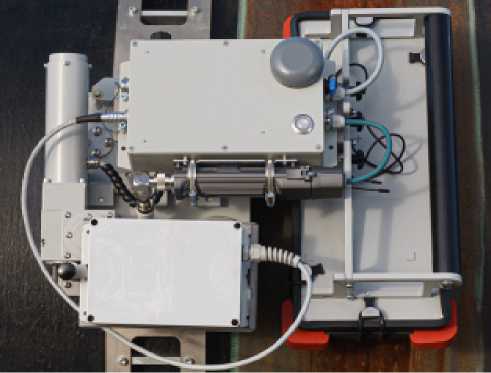

Рисунок 1 - Общий вид комплексов
Место нанесения
заводского номера

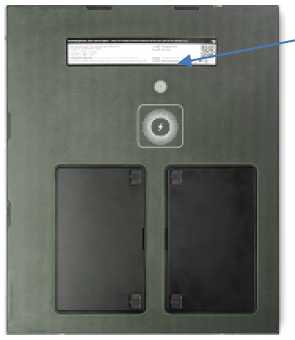

Рисунок 2 - Место нанесения заводского номера
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс цифровой радиографии ТРАНСКАН |
1 шт. | |
|
Детектор* |
1 шт. | |
|
Каретка детектора |
1 шт. | |
|
Направляющий пояс** |
1 шт. | |
|
Каретка источника рентгеновского излучения |
1 шт. | |
|
ПК с предустановленным ПО Дисофт |
1 шт. | |
|
Кронштейн для крепления кареток детектора и источника рентгеновского излучения*** |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Сменные батареи питания |
5 шт. | |
|
Беспроводной пульт управления каретками |
1 шт. | |
|
Калибровочный образец*** |
1 шт. | |
|
Мера установочная ЦРК-01-5*** |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Чехол для детектора |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
* Обозначение детектора зависит от модификации. ** Тип и количество направляющих поясов определяются требованиями заказчика. *** По требованию заказчика. | ||
|
Таблица 3 - М |
етрологические характеристики | ||||
|
Модификация комплекса |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, % | ||
|
в диапазоне |
значение |
в диапазоне |
значение | ||
|
1723 |
от 0,15 до 280,00 |
от 0,15 до 35,00 включ. |
±0,07 |
св. 35,00 до 280,00 включ. |
±0,2 |
|
2532 |
от 0,25 до 398,00 |
от 0,25 до 60,00 включ. |
±0,12 |
св. 60,00 до 398,00 включ. |
±0,2 |
|
1230 |
от 0,25 до 333,00 |
от 0,25 до 60,00 включ. |
±0,12 |
св. 60,00 до 333,00 включ. |
±0,2 |
|
1230В |
от 0,20 до 333,00 |
от 0,20 до 60,00 включ. |
±0,10 |
св. 60,00 до 333,00 включ. |
±0,2 |
|
2329 |
от 0,15 до 360,00 |
от 0,15 до 35,00 включ. |
±0,07 |
св. 35,00 до 360,00 включ. |
±0,2 |
|
1025А |
от 0,20 до 230,00 |
от 0,20 до 50,00 включ. |
±0,10 |
св. 50,00 до 230,00 включ. |
±0,2 |
|
1043А |
от 0,20 до 410,00 |
от 0,20 до 50,00 включ. |
±0,10 |
св. 50,00 до 410,00 включ. |
±0,2 |
|
2531 |
от 0,20 до 290,00 |
от 0,20 до 50,00 включ. |
±0,10 |
св. 50,00 до 290,00 включ. |
±0,2 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов в согнутом состоянии для модификаций 1025А и 1043А, мм |
от 0,2 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в согнутом состоянии, мм |
±(0,2+0,002Т*) |
|
Диапазон измерений высоты объемных дефектов, мм |
от 0,5 до 4,0 |
|
Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм |
±(0,2-H**) |
|
* L - измеренный размер дефекта, мм. ** H - измеренная высота объемных дефектов, мм. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний высоты объемных дефектов, мм |
от 0 до 5 |
|
Диаметр детектора при его максимальном сгибе (для комплексов модификаций 1025А и 1043А), мм |
150 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Размер пикселя, мм | |
|
для модификации 1723 |
0,075 |
|
для модификации 2532 |
0,124 |
|
для модификации 1230 |
0,124 |
|
для модификации 1230B |
0,099 |
|
для модификации 2329 |
0,075 |
|
для модификации 1025А |
0,099 |
|
для модификации 1043А |
0,099 |
|
для модификации 2531 |
0,099 |
|
Размер активной части детектора, мм, не менее | |
|
для модификации 1723 |
173x230 |
|
для модификации 2532 |
254x317 |
|
для модификации 1230 |
127x317 |
|
для модификации 1230B |
127x317 |
|
для модификации 2329 |
230x288 |
|
для модификации 1025А |
98x240 |
|
для модификации 1043А |
98x430 |
|
для модификации 2531 |
250x300 |
|
Габаритные размеры блока детектирования и электроники (для комплексов модификаций 1723, 2532, 1230, 1230B, 2329, 2531), мм, не более | |
|
- длина |
475 |
|
- ширина |
475 |
|
- высота |
50 |
|
Габаритные размеры (для комплексов модификаций 1025А и 1043А), мм, не более - блок детектирования | |
|
- длина |
635 |
|
- ширина |
185 |
|
- высота |
25 |
|
- электронный блок | |
|
- длина |
255 |
|
- ширина |
190 |
|
- высота |
25 |
|
Масса электронного блока с батареями питания, кг, не более | |
|
для модификации 1723 |
2,4 |
|
для модификации 2532 |
3,4 |
|
для модификации 1230 |
4,0 |
|
для модификации 1230B |
4,0 |
|
для модификации 2329 |
3,4 |
|
для модификации 1025А |
1,5 |
|
для модификации 1043А |
1,7 |
|
для модификации 2531 |
2,5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
от 49 до 51 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации:
|
от -40 до +50 95 |
|
Время автономной работы, ч, не менее |
8 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
1000 |
