Номер по Госреестру СИ: 96111-25
96111-25 Газоанализатор
(MaxSys900-1)
Назначение средства измерений:
Газоанализатор MaxSys900-1 (далее по тексту - газоанализатор) предназначен для непрерывных измерений содержания кислорода в технологических газах.
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - 219c8378-b56a-8c37-4ea4-e779ca22fd4c
ID в реестре СИ - 1426753
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Signal (Shanghai) Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 3500 Xiupu Road, Pudong New Area, Shanghai
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Газоанализатор (MaxSys900-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Signal (Shanghai) Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96142-25 |
Газоанализатор, SolarEx Signal (Shanghai) Technology Co., Ltd. (КИТАЙ 3500 Xiupu Road, Pudong New Area, Shanghai) |
ОТ МП |
1 год |
|
96111-25 |
Газоанализатор, MaxSys900-1 Signal (Shanghai) Technology Co., Ltd. (КИТАЙ 3500 Xiupu Road, Pudong New Area, Shanghai) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Газоанализатор (MaxSys900-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор (MaxSys900-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор эксплуатируется с программным обеспечением (далее - ПО), которое установлено на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса газоанализатора на электронной плате.
ПО выполняет следующие функции:
-
- управление газоанализатором;
-
- калибровка газоанализатора;
-
- получение и обработка результатов.
ПО защищено от преднамеренных изменений с помощью криптографических методов защиты. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MaxSys900 |
|
Номер версии (идентификационный номер) ПО |
V2.0 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Методы испытаний» документа «Газоанализатор MaxSys900-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Правообладатель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Изготовитель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, литера А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Принцип действия газоанализатора основан на технологии настраиваемой диодной лазерной спектроскопии (TDLAS). Это высокоточный метод измерения концентрации газов, основанный на законе Бугера-Ламберта-Бера, определяющем ослабление параллельного монохроматического пучка света при распространении его в поглощающей среде.
Газоанализатор представляет собой автоматический прибор непрерывного действия, состоящий из измерительного зонда, установленного в корпусе электронного устройства.

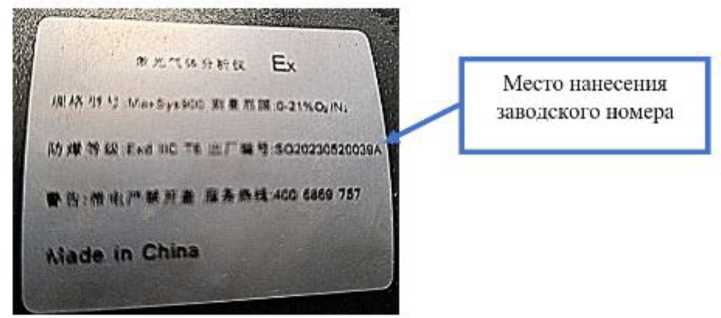

Газоанализатор имеет заводской номер (зав. № SG20230520039A), который в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом лазерной маркировки на идентификационную табличку, приклеенную к корпусу газоанализатора. Внешний вид таблички представлен на рисунке 2.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на газоанализатор не предусмотрено.

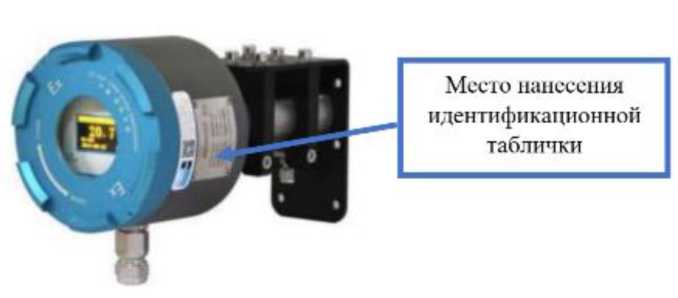

Общий вид газоанализатора представлен на рисунке 1.
Место нанесения идентификационной таблички
Рисунок 1 - Общий вид газоанализатора с указанием места нанесения идентификационной таблички
|
г V | |||
|
& Ъ |
я | ||
|
L-d |
.в |
№ | |
«1 Я ПЛ 0Jt4O>IN
а Ч ЗСНОЗМвШОЗвА
Mad* in
Место нанесения заводского номера
Рисунок 2 - Идентификационная табличка газоанализатора с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 |
|
Пределы допускаемой приведенной1) погрешности измерений объемной доли кислорода, % |
±5 |
|
Номинальное время установления выходного сигнала (To,9), с, не более |
120 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 210 до 230 50/60 24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
152х198х296 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации:
|
от +5 до +40 90 от 84 до 106 |
|
Степень защиты оболочки внешнего исполнения по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex db IIC T6 Gb |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
36000 |
