Номер по Госреестру СИ: 96142-25
96142-25 Газоанализатор
(SolarEx)
Назначение средства измерений:
Газоанализатор SolarEx (далее по тексту - газоанализатор) предназначен для непрерывных измерений довзрывоопасной концентрации горючих органических газообразных веществ в технологических газовых смесях.

Внешний вид.
Газоанализатор
Рисунок № 1

Внешний вид.
Газоанализатор
Рисунок № 2
Программное обеспечение
Газоанализатор эксплуатируется с программным обеспечением (далее - ПО), которое установлено на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса газоанализатора на электронной плате. ПО выполняет следующие функции:
- управление газоанализатором;
- калибровка;
- получение и обработка результатов.
ПО защищено от преднамеренных изменений с помощью криптографических методов защиты. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Обновление ПО в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SOLAREx FID |
|
Номер версии (идентификационный номер) ПО |
V1.1 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Эксплуатация» документа «Газоанализатор SolarEx. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Правообладатель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Изготовитель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, литера А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Signal (Shanghai) Technology Co., Ltd., Китай
Адрес: 3500 Xiupu Road, Pudong New Area, Shanghai, China
Телефон: +86-0755-29886112 / 0755-29886179
E-mail: sales@sz-signal.com / info@sz-signal.com
Газоанализатор представляет собой стационарный автоматический прибор непрерывного действия, конструктивно состоящий из оснащенного дисплеем металлического корпуса, внутри которого установлен электронный блок управления и регистрации данных, фильтр твердых частиц и пламенно-ионизационный детектор ПИД.
Принцип действия газоанализатора основан на ионизации молекул анализируемых органических соединений в водородном пламени с последующим измерением ионного тока.
При поступлении на газоанализатор проба фильтруется, во избежание попадания твердых частиц на детектор, и подогревается до 200 °С. Молекулы органических веществ, поступающие на детектор с потоком газа-носителя, под воздействием высокой температуры подвергаются термическому разрушению (деструкции) с образованием радикалов НС*:
CnHxYZ ^тНС*При взаимодействии радикалов НС* с атомарным кислородом протекает химическая реакция с образованием комбинации двух разнозаряженных частиц - хемоионизация:
т(НС* + О*) 1(НСО+ + е-)В камере детектора при этом горит водородное пламя в соответствии с реакцией:
2Н2 + О2^ 2Н2ООсновными носителями положительных зарядов в пламени ПИД являются ионы гидроксония, которые образуются при взаимодействии карбонильных ионов СНО+ с водой: СНО+ + Н2О Н3О+ + СО
Именно ионы гидроксония и электроны обеспечивают электропроводность в пламени детектора. ПИД работает в области насыщения вольтамперной характеристики, поэтому величина тока, протекающего через детектор, определяется скоростью образования заряженных частиц, т.е. массовой скоростью поступления органических веществ в пламя. Содержание органических веществ в исходных газах определяет величину фонового (нулевого) тока ПИД. С поступлением в детектор анализируемых горючих органических газообразных веществ скорость образования заряженных частиц возрастает, что приводит к увеличению ионного тока, протекающего через детектор. Величина ионного тока, образующегося в пламени горелки, пропорциональна концентрации органических веществ, поступивших на детектор. Результат измерения отображается на дисплее в виде довзрывоопасной концентрации в % НКПР (LEL) в пересчете на пропан.
Газоанализатор имеет заводской номер (зав. № SG20230804001), который в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом лазерной маркировки на идентификационную табличку, приклеенную к передней панели корпуса газоанализатора. Внешний вид таблички представлен на рисунке 2.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на газоанализатор не предусмотрено.
Общий вид газоанализатора представлен на рисунке 1.

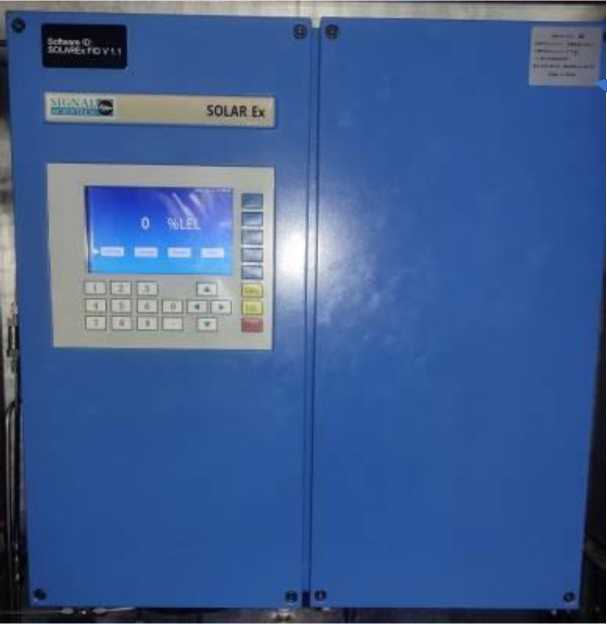

Рисунок 1 - Общий вид газоанализатора с указанием места нанесения идентификационной таблички
Место нанесения идентификационной таблички

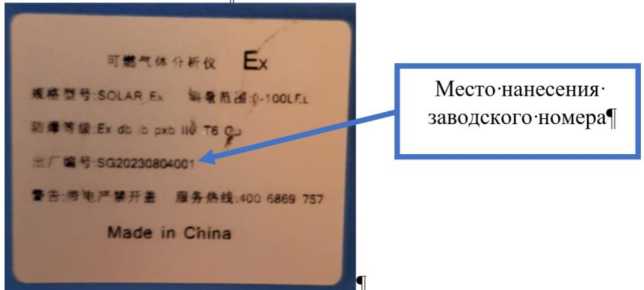

Рисунок 2 - Идентификационная табличка с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % НКПР |
от 0 до 10o |
|
Пределы допускаемой абсолютной погрешности измерений довзрывоопасной концентрации суммы горючих органических газообразных веществ (в пересчете на пропан), % |
±5 |
|
Номинальное время установления выходного сигнала (To,9), с, не более |
180 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
445х440х265 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
85 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты оболочки внешнего исполнения по ГОСТ 14254-2015 |
IP54 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex db ib pxb IIC T6 Gb |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
36000 |
