Номер по Госреестру СИ: 96114-25
96114-25 Индикаторы рычажно-зубчатые Werka
()
Назначение средства измерений:
Индикаторы рычажно-зубчатые Werka (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения отклонений формы и взаимного расположения поверхностей.

Внешний вид.
Индикаторы рычажно-зубчатые Werka
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Индикаторы рычажно-зубчатые Werka»;
Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательWerka Co., Ltd, КНР
Адрес юридического лица: Room 411, 1016 Ding Xi Rd, Changning District, 200050 Shanghai P.R.China
Изготовитель
Werka Co., Ltd, КНР
Адрес юридического лица: Room 411, 1016 Ding Xi Rd, Changning District, 200050 Shanghai P.R.China
Адрес места осуществления деятельности в КНР: 288-1 Song Hai Rd, Zhao Xiang Town, Shanghai, P.R.China (201703)
Адрес места осуществления деятельности в Германии: Jahnstraee, 10, 63533, Mainhausen
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. МенделееваАдрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Werka Co., Ltd, КНРАдрес юридического лица: Room 411, 1016 Ding Xi Rd, Changning District, 200050 Shanghai P.R.China
Принцип действия индикаторов основан на преобразовании перемещения измерительного рычага, в пропорциональное угловое перемещение стрелки циферблатного отсчетного устройства.
Индикаторы конструктивно состоят из измерительного рычага со сферическим измерительным наконечником, призматического корпуса со встроенным передаточным механизмом и циферблатного отсчетного устройства. Конструкция индикаторов обеспечивает возможность поворота измерительного рычага от его среднего положения и неизменность установленного положения в процессе измерения. Совмещение стрелки с любым делением шкалы (настройка на нуль) производится посредством поворота ободка. Для установки индикатора на корпусе находятся шипы типа «ласточкин хвост» и в комплект поставки входят переходные втулки.
Индикаторы выпускаются в 10 модификациях, отличающихся положением шкалы относительно оси измерительного рычага (боковое, наклонное на 20°, торцевое), а также техническими и метрологическими характеристиками.
Заводской номер имеет буквенно-цифровой формат и наносится типографским методом на корпус индикатора, логотип изготовителя указан на лицевой стороне циферблатного отсчетного устройства.

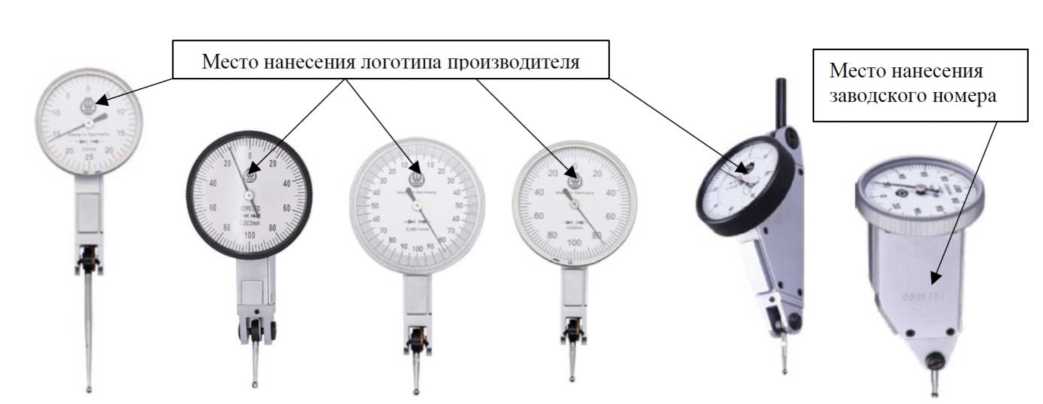

Общий вид индикаторов представлен на рисунке 1. Цвет шкалы может отличаться от представленных на рисунке 1 и не влияет на метрологические характеристики индикаторов.
Место нанесения логотипа производителя
Место нанесения заводского номера
а) с боковым положением шкалы относительно оси измерительного рычага
б) с наклонным на 20° положением шкалы относительно оси измерительного рычага
в) с торцевым пол ожением шкалы относительно оси измерительного рычага
Рисунок 1 - Общий вид индикаторов с указанием расположения заводского номера и логотипа производителя
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Индикатор рычажно-зубчатый Werka |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Присоединительные переходные втулки для направляющей типа «ласточкин хвост» |
- |
1(2) шт.* |
|
Ключ - отвертка |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз.** |
|
* Присоединительная переходная втулка для направляющей типа «ласточкин хвост» 0 6 мм -опционально; ** Поставляется один экземпляр в один адрес | ||
Таблица 1 - Метрологические характеристики
|
Диапазон измерений, мм |
Цена деления, мм |
fe |
ft |
fges |
fu |
fw |
|
Индикаторов с боковым положением шкалы | ||||||
|
от 0 до 0,2 |
0,001 |
3 |
2 |
4 |
2 |
1,5 |
|
от 0 до 0,2 |
0,002 |
3 |
2 |
4 |
2 |
1,5 |
|
от 0 до 0,8 |
0,01 |
10 |
5 |
13 |
3 |
3 |
|
Индикаторов с боковым положением шкалы и длиной измерительного рычага свыше 35,7 мм | ||||||
|
от 0 до 0,5 |
0,01 |
12 |
6 |
15 |
6 |
6 |
|
от 0 до 0,8 |
0,01 |
12 |
6 |
15 |
6 |
6 |
Продолжение таблицы 1
|
Диапазон измерений, мм |
Цена деления, мм |
fe |
ft |
fges |
fu |
fw |
|
Индикаторов с наклонным положением шкалы | ||||||
|
от 0 до 1,6 |
0,01 |
12 |
6 |
15 |
6 |
6 |
|
Индикаторов с торцевым положением шкалы | ||||||
|
от 0 до 0,8 |
0,01 |
10 |
5 |
13 |
3 |
3 |
|
fe - наибольшая разность погрешностей измерений во всем диапазоне при прямом ходе, мкм, не более; ft - наибольшая разность погрешностей измерений в пределах 10 делений шкалы при прямом ходе, мкм, не более; fges - наибольшая разность погрешностей измерений во всем диапазоне при прямом и обратном ходе, мкм, не более; fu - наибольшая разность погрешностей измерений в точке при прямом и обратном ходе, мкм, не более; fw - размах показаний, мкм, не более. | ||||||
Таблица 2 - Основные технические характеристики
|
Диапазон измерений, мм |
Цена деления, мм |
Номинальный диаметр циферблата, мм |
Номинальная длина измерительного рычага, мм |
Угол поворота рычага, не менее |
Номинальный диаметр шарика, мм |
|
Индикаторов с боковым положением шкалы | |||||
|
от 0 до 0,2 |
0,001 |
40 |
12,8 |
240° |
2,0 |
|
от 0 до 0,2 |
0,002 |
40 |
240° | ||
|
от 0 до 0,8 |
0,01 |
32 |
240° | ||
|
от 0 до 0,5 |
0,01 |
32 |
35,7 |
240° |
2,0 |
|
от 0 до 0,8 |
0,01 |
30 |
16,5 |
230° |
2,0 |
|
от 0 до 0,8 |
0,01 |
37,5 |
230° | ||
|
от 0 до 0,2 |
0,002 |
37,5 |
230° | ||
|
от 0 до 0,8 |
0,01 |
37,5 |
46,4 |
240° |
2,0 |
|
Индикаторов с наклонным положением шкалы | |||||
|
от 0 до 1,6 |
0,01 |
37,5 |
16,5 |
230° |
2,0 |
|
Индикаторов с торцевым положением шкалы | |||||
|
от 0 до 0,8 |
0,01 |
37,5 |
16,5 |
230° |
2,0 |
|
Таблица 3 - Основные технические характе |
ристики | ||
|
Значение для модификации | |||
|
Наименование характеристики |
с боковым |
с наклонным |
с торцевым |
|
положением |
положением |
положением | |
|
шкалы |
шкалы |
шкалы | |
|
Измерительное усилие, Н, не более |
0,5 | ||
|
Колебание измерительного усилия, Н, |
0,15 | ||
|
не более | |||
|
Присоединительные диаметры | |||
|
переходных втулок для направляющей |
8-0,022 | ||
|
типа «ласточкин хвост», мм | |||
|
Габаритные размеры, мм, не более: | |||
|
- высота |
110 |
110 |
110 |
|
- ширина |
45 |
45 |
45 |
|
- толщина |
30 |
45 |
45 |
|
Масса, кг, не более |
0,12 | ||
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +15 до +25 | ||
|
- относительная влажность, %, не более |
80 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений, не менее |
120000 |
