Номер по Госреестру СИ: 95903-25
95903-25 Кольца установочные
(Werka)
Назначение средства измерений:
Кольца установочные Werka (далее - кольца) предназначены для установки и настройки на требуемый размер приборов для измерений диаметров отверстий.

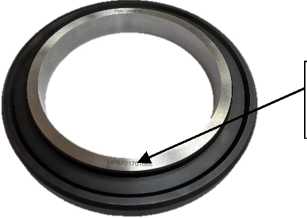

Внешний вид.
Кольца установочные
Рисунок № 1

Внешний вид.
Кольца установочные
Рисунок № 2

Внешний вид.
Кольца установочные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Использование по назначению» Паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к кольцам установочным «Кольца установочные Werka. Стандарт Предприятия»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательWerka Co., Ltd, КНР
Адрес: Room 411, 1016 Ding Xi Rd, Changning District, 200050 Shanghai P.R.China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Кольца представляют собой цилиндрические детали с отверстиями определенных внутренних диаметров, формирующих измерительную (рабочую) поверхность, с которой контактируют измерительные поверхности настраиваемых приборов.
Принцип действия колец основан на сравнении нормированного (действительного) значения внутреннего диаметра кольца с показаниями приборов, измеряющих внутренние диаметры.
Кольца выпускаются с различными номинальными значениями диаметра, выраженными как в виде целого числа, так и в виде десятичной дроби.
Заводской номер состоит из латинских букв и цифр, наносится методом лазерной гравировки на оборотную сторону кольца. Номинальный размер кольца указан на оборотной стороне кольца.

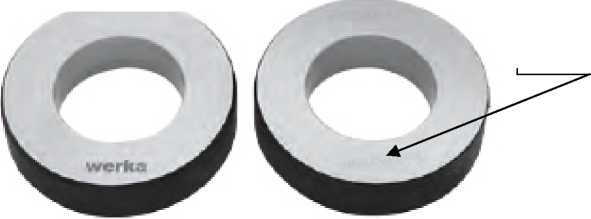

Общий вид колец представлен на рисунке 1.
Место нанесения заводского номера

Место нанесения заводского номера
Рисунок 1 - Общий вид колец с указанием расположения заводского номера
Пломбирование колец не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 1 - Метрологические характеристики колец установочных
|
Номинальный диаметр отверстия кольца, мм* |
Пределы допускаемых отклонений диаметра отверстия от номинального значения, мкм |
Непостоянство диаметра отверстия кольца в продольном сечении, мкм |
|
от 3,000 до 10,000 включ. |
±2,0 |
0,8 |
|
от 10,001 до 17,000 включ. |
±2,5 |
1,0 |
|
от 17,001 до 18,000 включ. |
±2,5 |
1,2 |
|
от 18,001 до 30,000 включ. |
±3,0 |
1,2 |
|
от 30,001 до 50,000 включ. |
±3,5 |
1,4 |
|
от 50,001 до 80,000 включ. |
±4,0 |
1,6 |
|
от 80,001 до 120,000 включ. |
±5,0 |
2,0 |
|
от 120,001 до 180,000 включ. |
±6,0 |
2,4 |
|
от 180,001 до 250,000 включ. |
±7,0 |
2,8 |
|
от 250,001 до 275,000 включ. |
±8,0 |
3,2 |
|
* - номинальное значение выбирается заказчиком из приведенных в таблице диапазонов | ||
Таблица 2 - Основные технические характеристики
|
Номинальный диаметр отверстия кольца, мм |
Отклонение от перпендикулярности базового торца кольца относительно оси отверстия, мкм, не более |
Допускаемое отклонение от круглости, мкм |
Параметр шероховатости Rа, мкм, не более | |
|
измерительной поверхности |
базового торца | |||
|
от 3,000 до 4,999 включ. |
40 |
0,50 |
0,08 |
0,32 |
|
от 5,000 до 9,999 включ. |
40 |
0,50 |
0,08 |
0,32 |
|
от 10,000 до 15,999 включ. |
50 |
0,60 |
0,08 |
0,32 |
|
от 16,000 до 19,999 включ. |
60 |
0,75 |
0,08 |
0,32 |
|
от 20,000 до 24,999 включ. |
60 |
0,75 |
0,08 |
0,32 |
|
от 25,000 до 33,999 включ. |
80 |
0,75 |
0,08 |
0,32 |
|
от 34,000 до 39,999 включ. |
80 |
0,75 |
0,08 |
0,32 |
|
от 40,000 до 49,999 включ. |
100 |
0,75 |
0,08 |
0,32 |
|
от 50,000 до 61,999 включ. |
100 |
1,00 |
0,08 |
0,32 |
|
от 62,000 до 79,999 включ. |
120 |
1,00 |
0,08 |
0,32 |
|
от 80,000 до 89,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 90,000 до 99,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 100,000 до 109,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 110,000 до 124,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 125,000 до 149,999 включ. |
160 |
1,75 |
0,08 |
0,32 |
|
от 150,000 до 174,999 включ. |
160 |
1,75 |
0,08 |
0,32 |
|
от 175,000 до 199,999 включ. |
200 |
2,75 |
0,08 |
0,32 |
|
от 200,000 до 224,999 включ. |
200 |
2,75 |
0,08 |
0,32 |
|
от 225,000 до 274,999 включ. |
200 |
3,00 |
0,08 |
0,32 |
|
275,000 |
250 |
3,00 |
0,08 |
0,32 |
Таблица 3 - Габаритные размеры и масса колец
|
Номинальный диаметр отверстия кольца, мм |
Габаритные размеры кольца, мм, не более: |
Масса, кг, не более | |
|
наружный диаметр |
высота | ||
|
от 3,000 до 4,999 включ. |
28 |
6 |
0,03 |
|
от 5,000 до 9,999 включ. |
35 |
9 |
0,05 |
|
от 10,000 до 15,999 включ. |
65 |
12 |
0,15 |
|
от 16,000 до 19,999 включ. |
75 |
15 |
0,18 |
|
от 20,000 до 24,999 включ. |
86 |
17 |
0,21 |
|
от 25,000 до 33,999 включ. |
95 |
20 |
0,50 |
|
от 34,000 до 39,999 включ. |
110 |
23 |
0,50 |
|
от 40,000 до 49,999 включ. |
125 |
25 |
0,75 |
|
от 50,000 до 61,999 включ. |
130 |
28 |
1,50 |
|
от 62,000 до 79,999 включ. |
140 |
40 |
1,90 |
|
от 80,000 до 89,999 включ. |
160 |
43 |
2,00 |
|
от 90,000 до 99,999 включ. |
185 |
45 |
2,50 |
|
от 100,000 до 109,999 включ. |
190 |
47 |
2,50 |
|
от 110,000 до 124,999 включ. |
190 |
48 |
2,60 |
|
от 125,000 до 149,999 включ. |
230 |
55 |
2,80 |
|
от 150,000 до 174,999 включ. |
250 |
60 |
3,50 |
|
от 175,000 до 199,999 включ. |
280 |
65 |
5,00 |
|
от 200,000 до 224,999 включ. |
335 |
70 |
6,00 |
|
от 225,000 до 274,999 включ. |
370 |
78 |
11,00 |
|
275,000 |
410 |
80 |
16,00 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
