Номер по Госреестру СИ: 96207-25
96207-25 Комплексы измерительные
(ВТХС)
Назначение средства измерений:
Комплексы измерительные ВТХС (далее - ИК) предназначены для измерения давления и температуры паров и газов распада веществ в изотермическом режиме в замкнутой реакционной камере, с регистрацией измерений в виде графиков и таблиц при помощи персонального компьютера (далее - ПК). ИК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Внешний вид.
Комплексы измерительные
Рисунок № 2
Внешний вид.
Комплексы измерительные
Рисунок № 3
Внешний вид.
Комплексы измерительные
Рисунок № 4
Общие сведения
Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 34d73717-95c1-1fc3-e301-e253c257d1c3
ID в реестре СИ - 1426657
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»
Страна - РОССИЯ
Населенный пункт - 424028, Республика Марий Эл, г. Йошкар - Ола, ул. Баумана, д. 100
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1751 от 2025.08.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы измерительные (ВТХС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96207-25 25.08.2030 |
Комплексы измерительные, ВТХС Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром» (РОССИЯ 424028, Республика Марий Эл, г. Йошкар - Ола, ул. Баумана, д. 100) |
ОТ МП |
1 год |
Кто поверяет Комплексы измерительные (ВТХС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительные (ВТХС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО), входящее в состав ИК, позволяет устанавливать и контролировать режимные параметры. В программном обеспечении применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения ИК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
vacuumt_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Цифровой идентификатор программного обеспечения |
3c676ee64ea2f691f58ef15a4b158900 |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типа и заводской номер в виде цифрового обозначения наносится на специальную табличку на корпусе блока коммутации (рис. 1). Изображение данной таблички приведено на рис. 2. Децимальный номер модификации термостатов и заводской номер наносится на корпус каждого термостата, входящего в комплект поставки. Заводские номера фиксируются в паспорте на ИВК.Для визуального различия модификаций термостатов допускается окрашивание крышки модуля управления контрастным цветом.
Комплектация ИК термостатами обоих модификаций может быть осуществлена в любом соотношении, в зависимости от требований заказчика.
Нанесение знака поверки на ИК не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО), входящее в состав ИК, позволяет устанавливать и контролировать режимные параметры. В программном обеспечении применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения ИК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
vacuumt_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Цифровой идентификатор программного обеспечения |
3c676ee64ea2f691f58ef15a4b158900 |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.261) |
от + 50 до + 250 |
|
Диапазон задаваемых температур, °С (модификация термостата: МКУБ.681118.265) |
от + 50 до + 400 |
|
Диапазон измерения абсолютного давления, кПа (мм рт.ст.) |
от 0 до 350 (от 0 до 2625) |
|
Пределы допускаемой абсолютной погрешности поддержания заданной температуры, °С,не более |
± 2,0 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, кПа (мм рт. ст.), не более |
± 2,0 (± 15,0) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (в комплектации с одним термостатом) - высота |
520 |
|
- ширина |
540 |
|
- длина |
1340 |
|
Габаритные размеры, мм, не более (в комплектации с двумя термостатами) - высота |
520 |
|
- ширина |
540 |
|
- длина |
1880 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (в комплектации с тремя термостатами) | |
|
- высота |
520 |
|
- ширина |
540 |
|
- длина |
2420 |
|
Габаритные размеры, мм, не более (в комплектации с четырьмя термостатами) | |
|
- высота |
520 |
|
- ширина |
540 |
|
- длина |
2960 |
|
Масса, кг, не более (в комплектации с одним термостатом) |
45 |
|
Масса, кг, не более (в комплектации с двумя термостатами) |
80 |
|
Масса, кг, не более (в комплектации с тремя термостатами) |
115 |
|
Масса, кг, не более (в комплектации с четырьмя термостатами) |
140 |
|
Потребляемая мощность, В^А, не более (в комплектации с четырьмя термостатами) |
4000 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 ± 23 |
|
- напряжение переменного тока, В |
380 ± 38 |
|
- частота переменного тока, Гц |
50 ± 0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Единицы измерения давления, которые можно устанавливать при помощи ПО |
кПа, мм рт. ст. |
|
Время выхода термостатов на режим достижения максимальной температуры, час, не более |
3,5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на специальную табличку на корпусе блока коммутации ИК способом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации ИК «ВТХС» МКУБ.406233.071 РЭ раздел 7 «Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ИК
Приказ Росстандарта № 2712 от 19 ноября 2024 г. «Об утверждении государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта № 2653 от 20октября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1’10’1-1’107 Па»
Технические условия МКУБ.406233.071 ТУ «Комплексы измерительные «ВТХС»
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»
(ООО «НПФ «Мета-хром»)
ИНН:1215046110
Юридический адрес: 424028, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (8362) 42-49-97, 43-04-40, 41-14-10, 42-22-66 http://www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»(ООО «НПФ «Мета-хром»)
ИНН:1215046110
Адрес: 424028, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100 Телефон (факс): (8362) 42-49-97, 43-04-40, 41-14-10, 42-22-66 http://www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон (факс): (8362) 41-20-18, (41-16-94)
Web-сайт: www.maricsm.ru
E-mail: metr@maricsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-хром»(ООО «НПФ «Мета-хром»)
ИНН:1215046110
Юридический адрес: 424028, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д. 100
Телефон (факс): (8362) 42-49-97, 43-04-40, 41-14-10, 42-22-66 http://www.meta-chrom.ru
E-mail: m_chrom@mari-el.ru
ИК представляет собой комплект термостатов (от 1 до 4), блок коммутации для подключения к питающей сети переменного тока, ПК. Общий вид ИК, место размещения таблички, знака утверждения типа и заводского номера представлены на рис.1.
Место пломбы в виде стикера-наклейки
коммутации
Место нахождения таблички на блоке

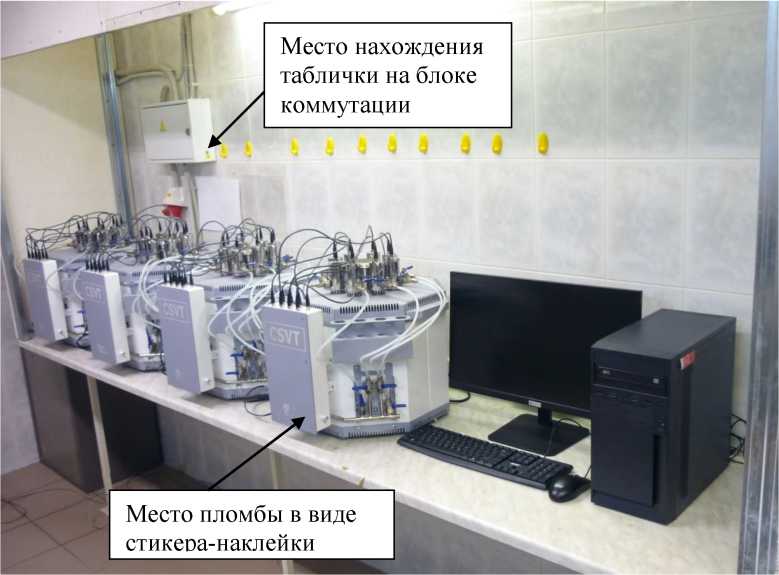

Рисунок 1 - Общий вид ИК, место нанесения знака утверждения типа, заводского номера в виде цифрового обозначения и места нанесения пломбы
