Номер по Госреестру СИ: 96224-25
96224-25 Преобразователи влажности и температуры
(MНТGE373EX)
Назначение средства измерений:
Преобразователи влажности и температуры MHTGE373EX (далее по тексту — преобразователи) предназначены для измерений температуры и относительной влажности воздуха.

Внешний вид.
Преобразователи влажности и температуры

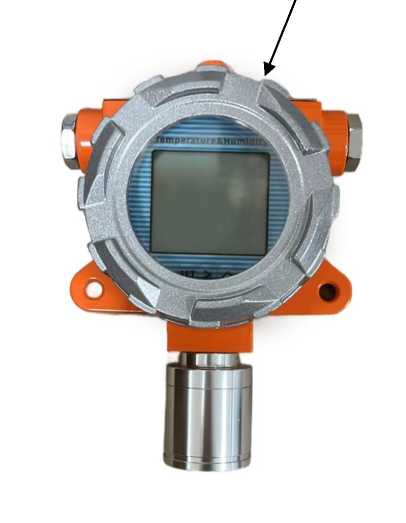

Рисунок № 1

Внешний вид.
Преобразователи влажности и температуры

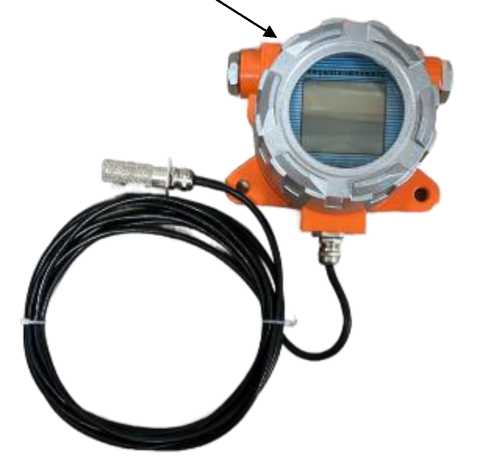

Рисунок № 2
Программное обеспечение
Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные отсутствуют.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации MHTGE373EX.01.РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТУ 27.11.21-001-46241855-2024 «Преобразователи влажности и температуры MHTGE373EX. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия основан на изменении диэлектрической проницаемости гигроскопичного полимерного слоя (ёмкостной метод для влажности) и температурно-зависимого сопротивления металлических (RTD) или полупроводниковых (термисторы) элементов. Эти изменения преобразуют результаты измерений в аналоговые (4-20 мА, 0-10 В) или цифровые (RS485) сигналы.
Конструктивно преобразователи представляют собой блок преобразователя с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с дисплеем или без него. Дисплей отображает измеренные значения температуры и относительной влажности.
Преобразователи различаются по конструктивному исполнению (настенное W или канальное D) и метрологическим характеристикам, указанным в таблице 1.
Преобразователи имеют следующую структуру условного обозначения:
MHTGE373EX/X1/X2/X3/X4/X5, где
Xi - исполнение (W-настенное, D-канальное)
X2 - выходной сигнал
X3 - диапазон измерений температуры
X4 - диапазон измерений относительной влажности
X5 -ЖК-дисплей (при наличии)
Заводские номера преобразователей в виде буквенно-цифрового обозначения наносятся методом лазерной гравировки на информационную табличку, прикреплённую к блоку преобразователя.
Общий вид преобразователей и место крепления информационной таблички представлен на рисунке i.
Нанесения знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Место крепления металлического шильдика
W - настенное исполнение
Рисунок 1 - Общий вид преобразователей и место крепления информационной таблички

D - канальное исполнение
Выход: 4-20 мА Питание: 24VCD
Температура: -40-120 °C Влажность: 10-98 %
***‘±***1 1 Ex db IIC Тб Gb
Зав.№ 2410B71
2024
Ex tb IIIC T85°C Db
Рисунок 2 - Общий вид информационной таблички и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±2,0; ±3,0; ±4,5 |
|
Диапазон измерений температуры, °С:
|
от -20 до +80 от -40 до +120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2; ±0,5 |
|
Примечание - Указаны предельные значения диапазонов измерений. Конкретные диапазоны и погрешность измерений указаны в паспорте на изделие | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал: - постоянный ток, мА |
4-20 |
|
- напряжение, В |
0-10 |
|
Выходной цифровой сигнал |
MODBUS / RS485 |
|
Напряжение питания постоянного тока, В |
24 |
|
Диаметр корпуса, мм, не более |
104 |
|
Масса, кг, не более |
2 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Ex tb IIIC T85°C Db |
|
Условия эксплуатации: - температура окружающей среды, °С: |
от -20 до +80 |
|
- относительная влажность, % |
от 10 до 98 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
170000 |
