Номер по Госреестру СИ: 96318-25
96318-25 Датчики дифференциального давления
(MPSMD-S220)
Назначение средства измерений:
Датчики дифференциального давления MPSMD-S220 (далее по тексту - датчики) предназначены для измерений избыточного давления и разности давлений газообразных сред и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока 4-20 мА или постоянного напряжения 0-10 В, и (или) в цифровой сигнал MODBUS-RTU (RS-485).
Внешний вид.
Датчики дифференциального давления
Рисунок № 1
Внешний вид.
Датчики дифференциального давления
Рисунок № 2
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 03.09.2030
Номер записи - 85ccf8fa-3e50-aae7-4528-b97f7cd7eb31
ID в реестре СИ - 1426568
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MPSMD-S220,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ОЛИЛ»
Страна - РОССИЯ
Населенный пункт - 141402, Московская обл., г. Химки, Энгельса 7/15, помещ. 10
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1877 от 2025.09.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Датчики дифференциального давления (MPSMD-S220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ОЛИЛ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96318-25 03.09.2030 |
Датчики дифференциального давления, MPSMD-S220 Общество с ограниченной ответственностью «ОЛИЛ» (РОССИЯ 141402, Московская обл., г. Химки, Энгельса 7/15, помещ. 10) |
ОТ МП |
3 года |
|
96224-25 26.08.2030 |
Преобразователи влажности и температуры, MНТGE373EX Общество с ограниченной ответственностью «ОЛИЛ» (РОССИЯ 141402, Московская обл., г. Химки, Энгельса 7/15, помещ. 10) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Датчики дифференциального давления (MPSMD-S220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИМЦ" (RA.RU.314585) | 21 | 14 | 21 | 0 | 0 | 21 | 21 | 0 |
Стоимость поверки Датчики дифференциального давления (MPSMD-S220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики имеют встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым. МПО заносится в защищенную от записи энергонезависимую память микроконтроллера при их производстве. Идентификационные данные недоступны для пользователей.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное МПО и измерительную информацию. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделах 1 «Принцип работы» (п.1.4) и 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-001-11517781-2024 «Датчики дифференциального давления MPSMD-S220.Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, Г.МОСКВА, ПР-КТ ЛЕНИНГРАДСКИЙ, Д. 57, Э ЦОКОЛЬНЫЙ П II КОМ 15 ОФ 1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Правообладатель
Общество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, Г.МОСКВА, ПР-КТ ЛЕНИНГРАДСКИЙ, Д. 57, Э ЦОКОЛЬНЫЙ П II КОМ 15 ОФ 1
Принцип действия датчиков основан на упругой деформации чувствительного элемента. Разница давлений камер High Pressure и Low Pressure вызывает прогиб мембраны. Деформация мембраны передается на чувствительный элемент. Электронный модуль усиливает и преобразует это изменение в унифицированный аналоговый сигнал постоянного тока 4-20 мА или постоянного напряжения 0-10 В, и (или) цифровой выходной сигнал по протоколу MODBUS RTU (RS-485), пропорциональный измеряемой разности давлений.
Конструктивно датчики состоят из корпуса с двумя измерительными камерами: High Pressure и Low Pressure. Каждая камера имеет два штуцера, соединенных в пару для подачи давления на чувствительную мембрану. Электронный блок с клеммами для подключения размещен с тыльной стороны корпуса, который закрывается винтовым зажимом ручного типа.
Датчики имеют симметричный диапазон для обеих измерительных камер давления.
Структура условного обозначения датчиков:
MPSMD-S220-X1-X2-X3-X4-X5
где, X1 - диапазон измерений Па; кПа;
X2 - основная приведенная к диапазону измерений погрешность, %;
X3 - параметры питания (3; 24) В;
X4 - выходной сигнал (420) - от 4 до 20мА; (010) - от 0 до 10В; (485) - RS485;
X5 - цвет корпуса (W) - белый; (B) - черный;
Пример: MPSMD-S220-(-30... 30)na-1%-24-420-W
Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения наносится на маркировочную табличку. Маркировочная табличка наносится типографским методом на корпус датчика в виде наклейки.
Общий вид датчиков и место нанесения серийного номера представлены на рисунке 1. Конструкция датчиков не предусматривает нанесение на корпус знака поверки. Пломбирование средств измерений от несанкционированного доступа не производится, защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией.

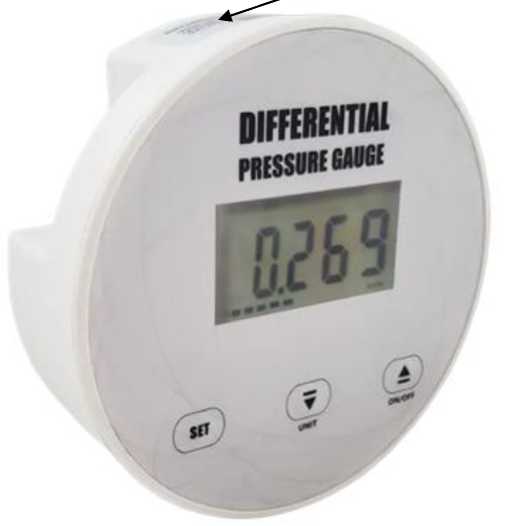

Рисунок 1 - Общий вид датчиков дифференциального давления MPSMD-S220 и место нанесения маркировочной таблички
Место нанесения маркировочной таблички
Выход: (4-20) мА S/N: 24112608040001
Место нанесения серийного номера

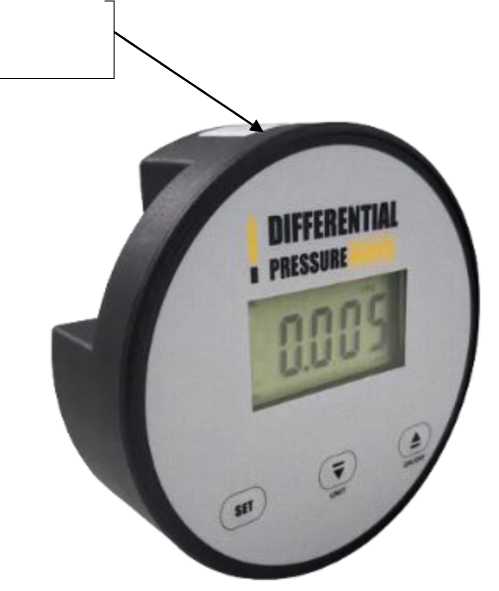

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазоны измерений давления1), Па |
от -30 до 30 от -60 до 60 от -125 до 125 от -250 до 250 от -500 до 500 от -1000 до 1000 от -2500 до 2500 от -5000 до 5000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности1^ % |
±1; ±2 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности, вызванной изменением температуры окружающего воздуха от (20±5)°С на каждые 10 °С |
±0,2% |
|
1) Фактические значения указываются в паспорте | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 от 0 до 10 RS485 |
|
Напряжение питания постоянного тока, В |
от 12 до 28 |
|
Напряжение питания сменного элемента питания (батарейки АА), В |
3 |
|
Габаритные размеры (диаметрхвысота), мм, не более: |
120,5x45,0 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации:
|
от -20 до +80 от 84,0 до 106,7 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
90000 |
|
Средний срок службы, лет, не менее |
10 |
