Номер по Госреестру СИ: 96230-25
96230-25 Счетчики жидкости лопастные
(МКА Master)
Назначение средства измерений:
Счетчики жидкости лопастные МКА Master (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.

Внешний вид.
Счетчики жидкости лопастные
Рисунок № 1

Внешний вид.
Счетчики жидкости лопастные
Рисунок № 2

Внешний вид.
Счетчики жидкости лопастные
Рисунок № 3

Внешний вид.
Счетчики жидкости лопастные
Рисунок № 4
Программное обеспечение
Программное обеспечение счетчиков является встроенным, у счетчиков, оснащённых электронным блоком.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений и хранения в энергонезависимой памяти результатов измерений.
Метрологические характеристики счетчика нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим пломбированием и установкой пароля. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения X-Master
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IGELZ |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.X-XX |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, и титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Описание работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы «Alfons Haar Maschinenbau GmbH & Co. KG», Германия
Правообладатель«Alfons Haar Maschinenbau GmbH & Co. KG», Германия
Адрес: FangdieckstraBe 67 22547 Hamburg, Germany
Телефон (факс): (+49) 40 833 91-0
Web-сайт: www.alfons-haar.de
E-mail: info@alfons-haar.de
Изготовитель
«Alfons Haar Maschinenbau GmbH & Co. KG», ГерманияАдрес: FangdieckstraBe 67 22547 Hamburg, Germany
Телефон (факс): (+49) 40 833 91-0
Web-сайт: www.alfons-haar.de
E-mail: info@alfons-haar.de
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
«Alfons Haar Maschinenbau GmbH & Co. KG», ГерманияАдрес: FangdieckstraBe 67 22547 Hamburg, Germany
Телефон (факс): (+49) 40 833 91-0
Web-сайт: www.alfons-haar.de
E-mail: info@alfons-haar.de
Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Счётчики состоят из первичного преобразователя расхода и механического сумматора или электронного блока.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объема жидкости, прошедшей через счетчик, в механическом сумматоре индицируется на роликовом счетном устройстве или на жидкокристаллическом дисплее электронного блока.
Счётчики изготавливаются в четырех модификациях, отличающихся циклическими объёмами, способами подключения, а также типом устройства индикации: MKA 800 Master, MKA 2290 Master, MKA 3350 Master, МКА 3351 Master.
Общий вид счетчиков представлен на рисунке 1.

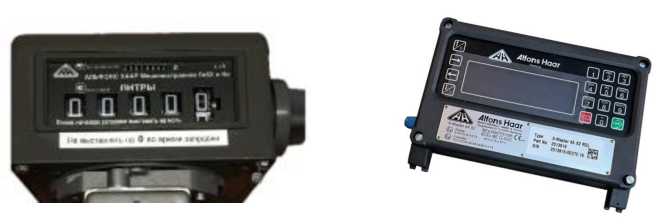

а) общий вид
б) механический сумматор
в) электронный блок
Рисунок 1 - Общий вид счетчиков
Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, пропущенную через специальные отверстия винтов крепления, и пломбировочной мастике (свинец), препятствующей отвинчиванию винтов крепления, расположенных на корпусе счетчика, механическом сумматоре и электронном блоке.

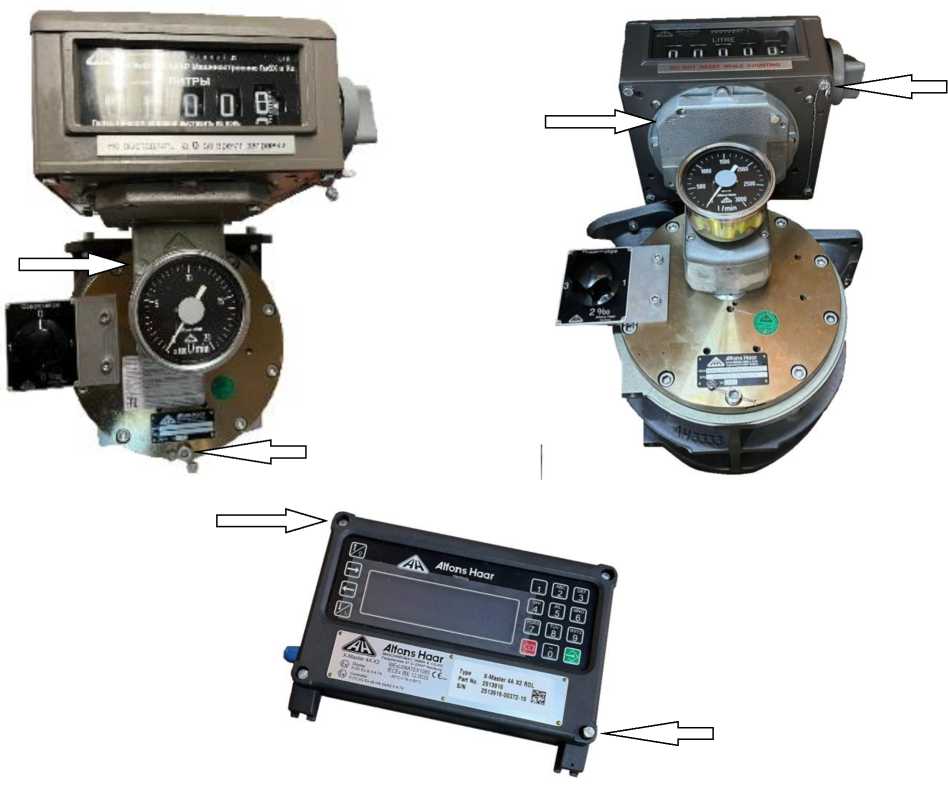

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер счетчика в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, фотохимическим способом.

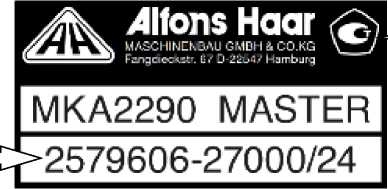

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера на маркировочной табличке
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
МКА 800 Master |
МКА 2290 Master |
МКА 3350 Master, МКА 3351 Master |
|
Диапазон объемного расхода жидкости, м3/ч |
от 3 до 72 |
от 4,8 до 120 |
от 6 до 180 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке, % |
±0,15 | ||
|
Таблица 3 - Основные технические характеристики | |||
|
Наименование характеристики |
Значение | ||
|
Модификация |
МКА 800 Master |
МКА 2290 Master |
МКА 3350 Master, МКА 3351 Master |
|
Измеряемая среда |
жидкость (нефтепродукты) | ||
|
Номинальный диаметр DN, мм |
65 |
80 |
100 |
|
Циклический объем, дм3 |
0,8 |
2,29 |
3,35 |
|
Наибольшее избыточное давление жидкости, МПа |
1,0 | ||
|
Диапазон вязкости жидкости, мм2/с |
от 0,55 до 2000 | ||
|
Диапазон температуры жидкости, °C |
от -40 до +50 | ||
|
Диапазон температуры окружающей среды, C |
от -55 до +60 | ||
|
Габаритные размеры, мм, не более:
|
360 300 350 |
420 300 500 |
520 380 600 |
|
Масса, кг, не более |
32 |
55 |
60 |
|
Таблица 4 - Показатели надежности | |||
|
Наименование характеристики |
Значение | ||
|
Средний срок службы, лет |
12 | ||
|
Средняя наработка на отказ, ч |
35000 | ||
